Tải Và Sử Dụng Wiring Diagram Mazda 626 1992 Cho Chủ Xe

Wiring diagram Mazda 626 1992 là bản đồ chi tiết các đường dây điện, giúp bạn nhanh chóng xác định vị trí fuse, relay và kết nối các bộ phận. Bạn có thể tải file PDF hoặc JPG, mở bằng phần mềm xem PDF và dùng sơ đồ để chẩn đoán lỗi điện một cách chính xác.
Tiếp theo, bài viết sẽ giới thiệu cấu trúc chung của sơ đồ, liệt kê các nguồn tải miễn phí và trả phí, đồng thời hướng dẫn cách đọc ký hiệu và màu dây.
Sau đó, chúng tôi sẽ trình bày cách khắc phục các lỗi điện thường gặp dựa trên wiring diagram, kèm lưu ý an toàn khi thao tác. Dưới đây là toàn bộ thông tin bạn cần để tải, đọc và sử dụng wiring diagram Mazda 626 1992 một cách hiệu quả.

Wiring Diagram Mazda 626 1992 là gì?

Wiring diagram Mazda 626 1992 là bản vẽ kỹ thuật mô tả toàn bộ hệ thống điện của xe, bao gồm các dây dẫn, connector và fusе box. Đặc điểm nổi bật nhất là cung cấp vị trí chính xác của mỗi dây màu và các thành phần liên quan như đèn, chuông, ECU và hệ thống nhiên liệu. Nhờ vào sơ đồ này, người dùng có thể xác định nhanh nguồn gây lỗi mà không cần tháo rời toàn bộ hệ thống.

Thành phần chính của sơ đồ điện

Sơ đồ bao gồm các phần:

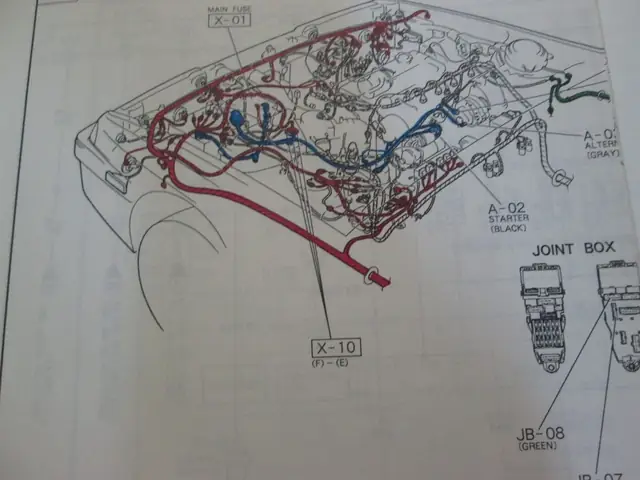

– Bản đồ tổng quan: hiển thị vị trí fuse box, relay và các module chính.
– Chi tiết từng module: mô tả đường dây từ nguồn (+12V) tới các thiết bị như đèn pha, còi, cảm biến.
– Bảng mã màu dây: quy ước màu đỏ là +12V, đen là ground, xanh lam cho tín hiệu điều khiển.

Các ký hiệu và màu dây chuẩn

Mỗi ký hiệu trên sơ đồ đại diện cho một thành phần:
– ○: connector, □: relay, △: fuse.
– Màu dây chuẩn: đỏ (+12V), đen (ground), xanh dương (tín hiệu), vàng (cảm biến).
– Số liệu connector (ví dụ 30‑2) cho biết số chân và vị trí lắp đặt.

Nơi tải Wiring Diagram Mazda 626 1992 miễn phí và trả phí

Có thể bạn quan tâm: Tải Mesi Workshop Manual Cho Mazda 2003‑2026 – Hướng Dẫn Chi Tiết Từng Bước

Có nhiều nguồn cung cấp wiring diagram Mazda 626 1992, từ trang chính hãng đến các kho lưu trữ tài liệu cộng đồng. Dưới đây là những lựa chọn đáng tin cậy.

Trang web chính hãng và tài liệu dịch vụ Mazda

Mazda Vietnam cung cấp tài liệu dịch vụ cho các đại lý ủy quyền. Truy cập mục “Technical Resources” để tải bản PDF chính thức, thường có phí đăng ký thành viên.

Các kho lưu trữ PDF miễn phí (Scribd, eBay, YouTube)

• Scribd: người dùng chia sẻ file PDF miễn phí, cần tạo tài khoản để tải.
• eBay: một số người bán tài liệu kỹ thuật dưới dạng file JPG hoặc PDF, giá thường dưới 5 USD.
• YouTube: kênh “Auto Repair Docs” đăng video hướng dẫn mở file PDF và phóng to chi tiết.

Cách đọc và hiểu Wiring Diagram cho Mazda 626 1992

Đọc wiring diagram không phải việc khó, chỉ cần tuân theo các bước cơ bản để xác định đúng hệ thống cần kiểm tra.

Bước 1: Xác định hệ thống cần kiểm tra (đèn, chuông, ECU)

Trước tiên, xác định mục tiêu: ví dụ muốn kiểm tra đèn pha không sáng. Tìm mục “Lighting System” trên bản đồ tổng quan, sau đó di chuyển xuống phần chi tiết module.

Có thể bạn quan tâm: Hướng Dẫn Thay Motor Gạt Nước Mazda 626 Cho Người Mới

Bước 2: Theo dõi màu dây và connector từ nguồn tới thiết bị

Tiếp theo, theo dõi màu dây từ fuse box (thường là màu đỏ +12V) tới đèn pha. Kiểm tra từng connector (○) và relay (□) ở đường đi, đảm bảo không có dấu hiệu đứt gãy hoặc cháy.

Những lỗi điện phổ biến và cách khắc phục dựa trên sơ đồ

So sánh các lỗi thường gặp giúp bạn lựa chọn giải pháp nhanh chóng, tránh lãng phí thời gian và chi phí sửa chữa.

Hỏng fuse vs dây ngắn

Nếu fuse bị cháy (đường màu xanh lá), nguyên nhân thường là dây ngắn. Kiểm tra các đoạn dây màu đen (ground) và đỏ (cấp nguồn) theo sơ đồ; nếu phát hiện chập điện, thay thế dây mới. Ngược lại, nếu fuse liên tục cháy mà dây không có dấu hiệu hư hỏng, có thể do relay lỗi, cần thay thế.

Lỗi đèn chiếu sáng không bật

Khi đèn không bật, đầu tiên kiểm tra fuse liên quan (thường là fuse 10A). Nếu fuse còn tốt, dùng multimeter đo điện áp trên dây đỏ tới đèn. Nếu không có điện áp, kiểm tra relay điều khiển (□) và công tắc bật đèn trên bảng điều khiển. Thay thế bộ phận hỏng dựa trên kết quả đo.

Có thể bạn quan tâm: 7 Nơi Mua Mazda 626 Windscreen Giá Tốt & Bảo Hành Dài

Lưu ý an toàn khi làm việc với wiring diagram Mazda 626 1992

Có nên ngắt nguồn pin trước khi kiểm tra?

Có, việc ngắt nguồn pin là biện pháp an toàn tối quan trọng khi làm việc với hệ thống điện. Đầu tiên, tắt công tắc điện và rút cáp âm (+12V) ra khỏi bình ắc quy. Sau đó, chờ ít nhất 5 phút để các tụ điện xả hết điện. Điều này giúp tránh nguy cơ chập điện, bảo vệ cả người sửa và các bộ phận điện tử của xe.

Thông tin chi tiết về fuse box và relay cho Mazda 626 1992

Fuse box và relay là trung tâm điều khiển điện, việc hiểu rõ vị trí và chức năng sẽ giúp chẩn đoán nhanh hơn.

Vị trí fuse box dưới bảng điều khiển

Fuse box nằm ngay dưới bảng điều khiển trung tâm, phía bên phải lái. Bạn mở nắp bằng tay, không cần dụng cụ đặc biệt.

Bảng mã số fuse cho từng hệ thống

Mỗi hệ thống có mã fuse riêng:
– Đèn pha: fuse 10A (số 12)
– Đèn hậu: fuse 7A (số 15)
– Hệ thống nhiên liệu: fuse 5A (số 18)

Có thể bạn quan tâm: Hướng Dẫn Lắp Đặt Deflectors Cửa Sổ Bên Mazda 626 Cửa Sau

Relay quan trọng và cách kiểm tra

Relay điều khiển van nhiên liệu và bật tắt đèn pha là hai relay quan trọng. Kiểm tra bằng cách đổi vị trí với relay cùng loại đã biết hoạt động tốt; nếu vấn đề biến mất, relay cũ cần thay.

Màu dây đặc thù cho hệ thống nhiên liệu

Hệ thống nhiên liệu sử dụng dây màu xanh dương cho tín hiệu cảm biến, màu vàng cho tín hiệu điều khiển bơm. Đảm bảo không nhầm lẫn với dây màu đỏ (+12V) để tránh gây hỏng cảm biến.

Câu hỏi thường gặp

Làm sao tải Wiring Diagram Mazda 626 1992 nhanh nhất?

Bạn có thể vào trang Scribd, đăng ký tài khoản miễn phí và tìm kiếm “1992 Mazda 626 wiring diagram”. File PDF sẽ hiện ra ngay, chỉ cần nhấn “Download”. Nếu muốn bản chính hãng, truy cập Mazda Vietnam và mua gói tài liệu dịch vụ.

Tôi cần công cụ gì để xem và in sơ đồ điện?

Một máy tính hoặc máy tính bảng với phần mềm đọc PDF (Adobe Reader, Foxit) là đủ. Đối với việc in, máy in laser hoặc laser màu sẽ giữ độ nét của bản vẽ, giúp bạn đọc chi tiết hơn.

Khi nào nên thay fuse thay vì kiểm tra dây?

Nếu fuse bị cháy nhưng dây không có dấu hiệu hư hỏng (không bám cháy, không bị rách), thay fuse ngay lập tức. Nếu fuse liên tục cháy sau khi thay, thì cần kiểm tra dây ngắn hoặc relay.

Có nên nhờ cơ sở sửa chữa chuyên nghiệp để đọc sơ đồ không?

Nếu bạn không quen với công cụ đo điện hoặc không tự tin trong việc tháo rời các bộ phận, nên mang xe đến cơ sở sửa chữa uy tín. Các kỹ thuật viên có kinh nghiệm đọc wiring diagram và dùng thiết bị đo chuẩn, giúp giảm rủi ro gây hỏng xe.

Lưu ý quan trọng: Nội dung bài viết này chỉ mang tính chất tham khảo và cung cấp thông tin chung. Đây không phải lời khuyên kỹ thuật chuyên nghiệp. Mọi quyết định quan trọng liên quan đến việc sửa chữa hệ thống điện của xe bạn nên được thực hiện sau khi tham khảo ý kiến trực tiếp từ kỹ thuật viên có chuyên môn phù hợp.

Hy vọng những thông tin trên giúp bạn tải, đọc và sử dụng wiring diagram Mazda 626 1992 một cách hiệu quả, đồng thời an toàn khi thực hiện các công việc bảo dưỡng điện trên xe. Nếu còn băn khoăn, hãy cân nhắc tìm kiếm thêm tài liệu hoặc nhờ chuyên gia hỗ trợ.
