Hướng Dẫn Chi Tiết Cách Đấu Dây Bộ Khởi Động (wiring Starter) Cho Mazda 626 Đời 2001

Việc tìm hiểu về cách đấu dây bộ khởi động cho chiếc Mazda 626 đời 2001 có thể là một nhiệm vụ phức tạp, đòi hỏi sự chính xác và hiểu biết về hệ thống điện của xe. Hệ thống khởi động là một bộ phận quan trọng, đảm bảo động cơ có thể hoạt động sau mỗi lần bạn bật chìa khóa. Khi bộ phận này gặp trục trặc, việc nắm rõ cách thức hoạt động và sơ đồ đấu dây sẽ giúp bạn hoặc thợ sửa chữa xác định nguyên nhân và khắc phục sự cố một cách hiệu quả nhất. Bài viết này sẽ đi sâu vào cấu tạo, nguyên lý hoạt động và cách đấu dây cho bộ khởi động của Mazda 626 đời 2001, cung cấp kiến thức toàn diện cho những ai cần tìm hiểu.

Tóm tắt quy trình xử lý bộ khởi động Mazda 626 đời 2001

1. Kiểm tra nguồn điện ắc quy: Đảm bảo ắc quy được sạc đầy và các cọc nối sạch sẽ, chắc chắn.
2. Xác định vị trí bộ khởi động: Thường nằm ở khu vực dưới đáy động cơ, gần hộp số.
3. Kiểm tra dây nguồn chính: Dây dày từ ắc quy đến bộ khởi động.
4. Kiểm tra dây kích hoạt (Solenoid): Dây nhỏ từ công tắc đánh lửa đến bộ khởi động.
5. Kiểm tra dây nối mát (Ground): Đảm bảo bộ khởi động được nối mát tốt với khung xe.
6. Kiểm tra rơ-le đề (Starter Relay): Nếu có, kiểm tra chức năng của rơ-le.
7. Thực hiện đấu dây (nếu cần): Dựa trên sơ đồ, kết nối các dây nguồn, dây kích hoạt và dây mát.
8. Kiểm tra hoạt động: Bật chìa khóa để xem bộ khởi động có quay động cơ hay không.

Hiểu rõ về Bộ Khởi Động trên Mazda 626 đời 2001

Bộ khởi động, hay còn gọi là starter motor, là một động cơ điện nhỏ có nhiệm vụ quay bánh đà của động cơ đốt trong để tạo ra vòng quay ban đầu. Vòng quay này đủ để xi-lanh hút hỗn hợp nhiên liệu và không khí, đánh lửa và bắt đầu chu trình hoạt động của động cơ. Trên Mazda 626 đời 2001, bộ khởi động thường là loại DC với các thành phần chính bao gồm động cơ điện, bánh răng hành trình (pinion gear) và solenoid.

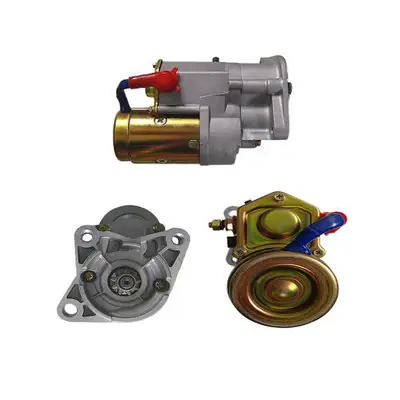

Cấu tạo cơ bản của bộ khởi động

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Về Dung Dịch Tẩy Đông Kính Chắn Gió Xe Mazda: Lựa Chọn Thông Minh Cho Mùa Đông

• Động cơ điện DC: Đây là trái tim của bộ khởi động, nhận nguồn điện từ ắc quy và chuyển hóa thành năng lượng cơ học để quay.
• Bánh răng hành trình (Pinion Gear): Khi bộ khởi động hoạt động, bánh răng này sẽ trượt ra và ăn khớp với vòng răng trên bánh đà của động cơ.
• Solenoid: Đây là một bộ phận điện từ, có hai chức năng chính:
  • Đẩy bánh răng hành trình: Sử dụng lực điện từ để đẩy bánh răng hành trình ra ăn khớp với bánh đà.
  • Đóng mạch điện chính: Khi bánh răng hành trình đã ăn khớp, solenoid sẽ đóng một tiếp điểm lớn, cho phép dòng điện lớn từ ắc quy chạy qua động cơ điện của bộ khởi động.
• Vỏ bộ khởi động: Bao bọc và bảo vệ các bộ phận bên trong, đồng thời cũng là nơi lắp đặt các chân đấu dây.

Nguyên lý hoạt động

Khi bạn xoay chìa khóa đến vị trí “START”, một dòng điện nhỏ sẽ được gửi đến solenoid của bộ khởi động. Dòng điện này kích hoạt solenoid, thực hiện hai nhiệm vụ:

1. Đẩy bánh răng hành trình: Một đòn bẩy bên trong solenoid sẽ đẩy bánh răng hành trình trượt ra khỏi vỏ bộ khởi động và ăn khớp vào vòng răng của bánh đà động cơ.
2. Đóng mạch điện chính: Cùng lúc đó, solenoid sẽ đóng một tiếp điểm chịu tải lớn. Tiếp điểm này cho phép dòng điện mạnh từ ắc quy chảy qua các cuộn dây của động cơ điện DC.

Động cơ điện của bộ khởi động nhận nguồn điện mạnh này và bắt đầu quay với tốc độ cao. Do bánh răng hành trình đã ăn khớp với bánh đà, động cơ điện sẽ truyền lực quay này cho động cơ chính của xe. Khi động cơ chính bắt đầu nổ máy và hoạt động ổn định, bạn thường nhả chìa khóa ra khỏi vị trí “START”. Điều này ngắt dòng điện đến solenoid. Lò xo bên trong solenoid sẽ thu hồi bánh răng hành trình về vị trí ban đầu, đồng thời mở tiếp điểm điện chính, ngắt nguồn cấp cho bộ khởi động.

Sơ đồ đấu dây cơ bản và các điểm kết nối quan trọng

Có thể bạn quan tâm: Ai Là Nhà Sản Xuất Hộp Số Mazda: Khám Phá Mối Quan Hệ Phức Tạp

Để hiểu cách đấu dây bộ khởi động cho Mazda 626 đời 2001, chúng ta cần nắm vững các điểm kết nối chính trên bộ khởi động và các dây liên quan từ hệ thống xe.

Các chân đấu dây trên bộ khởi động

Thông thường, bộ khởi động sẽ có ba chân đấu dây chính:

• Chân B (Battery/Nguồn chính): Đây là chân lớn nhất, thường có bu lông lớn. Nó được kết nối trực tiếp với cực dương (+) của ắc quy thông qua một dây cáp dày. Chân này chịu trách nhiệm cung cấp toàn bộ nguồn điện cần thiết cho động cơ khởi động hoạt động.
• Chân S (Solenoid/Kích hoạt): Đây là chân nhỏ hơn, thường là một đầu nối kiểu cắm hoặc bu lông nhỏ. Nó nhận tín hiệu điện áp thấp từ công tắc đánh lửa (thông qua rơ-le đề nếu có) để kích hoạt solenoid.
• Chân G (Ground/Nối mát): Bộ khởi động cần được nối mát với khung xe hoặc động cơ để hoàn thành mạch điện. Chân nối mát này thường được tích hợp sẵn thông qua vỏ bộ khởi động tiếp xúc trực tiếp với động cơ hoặc có một dây nối mát riêng được bắt chặt vào khung xe.

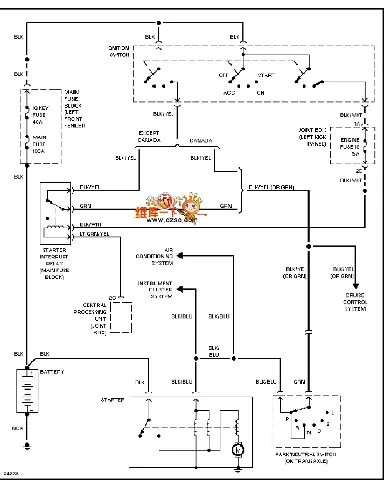

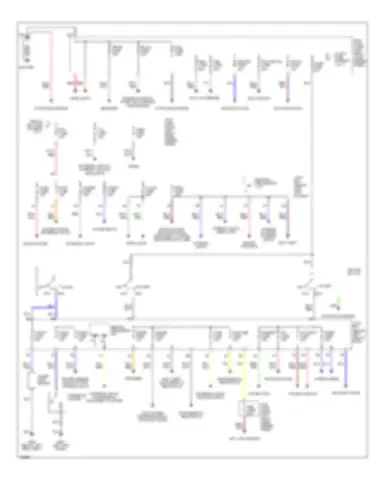

Sơ đồ kết nối điển hình

Mặc dù sơ đồ cụ thể có thể thay đổi đôi chút tùy theo phiên bản động cơ, nhưng nguyên lý chung là như sau:

Có thể bạn quan tâm: Xe Mazda Nào Được Trang Bị Công Nghệ I-eloop?

1. Dây nguồn chính (từ ắc quy): Một dây cáp điện dày, màu đỏ hoặc đen (tùy nhà sản xuất), nối từ cực dương (+) của ắc quy đến chân B trên bộ khởi động. Đảm bảo dây cáp này sạch sẽ, không bị ăn mòn và được siết chặt.
2. Dây kích hoạt (từ công tắc đánh lửa/rơ-le đề): Một dây nhỏ hơn, thường có màu sắc khác biệt (ví dụ: tím, vàng, nâu), nối từ vị trí công tắc đánh lửa (hoặc rơ-le đề) đến chân S trên bộ khởi động. Khi bạn xoay chìa khóa đến vị trí START, điện áp sẽ được gửi qua dây này đến solenoid.
3. Dây nối mát: Vỏ của bộ khởi động phải được bắt chặt vào khối động cơ, và khối động cơ phải có kết nối mát tốt với khung xe. Trong một số trường hợp, có thể có một dây nối mát riêng biệt từ bộ khởi động đến khung xe.

Vai trò của Rơ-le Đề (Starter Relay)

Trên nhiều xe, đặc biệt là các đời xe mới hơn, một rơ-le đề được đặt giữa công tắc đánh lửa và chân S của bộ khởi động. Rơ-le này hoạt động như một công tắc được điều khiển bằng điện.

• Khi bạn xoay chìa khóa đến vị trí START: Công tắc đánh lửa gửi một dòng điện nhỏ đến cuộn dây của rơ-le đề.
• Rơ-le đề đóng mạch: Dòng điện này kích hoạt nam châm điện trong rơ-le, làm đóng một cặp tiếp điểm chịu tải lớn hơn.
• Cung cấp điện cho chân S: Cặp tiếp điểm này cho phép dòng điện từ công tắc đánh lửa (hoặc một nguồn 12V trực tiếp từ hộp cầu chì) chảy qua dây đến chân S của bộ khởi động.

Sử dụng rơ-le đề giúp giảm tải cho công tắc đánh lửa, vốn chỉ được thiết kế để xử lý dòng điện thấp.

Các bước thực hiện đấu dây bộ khởi động

Có thể bạn quan tâm: Mazda Cx-8: Xuất Xứ Và Những Quốc Gia Phân Phối Chính

Khi bạn cần đấu lại dây cho bộ khởi động Mazda 626 đời 2001, hãy tuân thủ các bước sau một cách cẩn thận. LƯU Ý QUAN TRỌNG: Luôn ngắt kết nối ắc quy trước khi bắt đầu bất kỳ công việc nào liên quan đến hệ thống điện của xe để tránh bị điện giật hoặc làm hỏng các bộ phận điện tử.

Bước 1: Chuẩn bị và An toàn

1. Ngắt kết nối ắc quy: Sử dụng cờ lê phù hợp để tháo cực âm (-) của ắc quy trước, sau đó tháo cực dương (+). Đặt dây cáp ắc quy ra xa để tránh chạm vào cực.

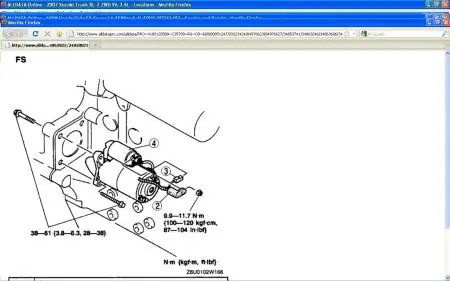

2. Xác định vị trí bộ khởi động: Bộ khởi động trên Mazda 626 đời 2001 thường nằm ở dưới gầm xe, phía trước hoặc bên hông động cơ, gắn vào hộp số. Bạn có thể cần sử dụng kích và chân chống để nâng xe lên một cách an toàn.
3. Làm sạch khu vực làm việc: Đảm bảo khu vực xung quanh bộ khởi động sạch sẽ, không có dầu mỡ hoặc bụi bẩn có thể cản trở kết nối điện.

Bước 2: Xác định và Kiểm tra các Dây kết nối

1. Dây nguồn chính (từ ắc quy):
   • Tìm dây cáp dày nối từ cực dương (+) của ắc quy đến bộ khởi động.
   • Kiểm tra tình trạng của dây cáp, các đầu nối có bị ăn mòn, nứt vỡ hoặc lỏng lẻo không.
   • Nếu cần, vệ sinh sạch sẽ đầu nối ắc quy và đầu nối trên bộ khởi động bằng bàn chải kim loại hoặc dung dịch vệ sinh chuyên dụng.
2. Dây kích hoạt (Solenoid):
   • Tìm dây nhỏ hơn nối đến chân S của bộ khởi động.
   • Theo dõi dây này ngược lại để xác định nó bắt nguồn từ đâu (công tắc đánh lửa hay rơ-le đề).
   • Kiểm tra đầu nối của dây này với chân S xem có bị lỏng hoặc ăn mòn không.
3. Kết nối nối mát:
   • Đảm bảo bộ khởi động được bắt chặt vào động cơ.
   • Kiểm tra kết nối mát từ động cơ đến khung xe, hoặc kiểm tra dây nối mát riêng biệt (nếu có) xem có chắc chắn và sạch sẽ không.

Bước 3: Thực hiện Đấu dây (Nếu cần Thay thế hoặc Kết nối Lại)

Nếu bạn đang thay thế một bộ khởi động mới hoặc kết nối lại các dây bị lỏng:

1. Kết nối dây nguồn chính:
   • Siết chặt bu lông trên chân B của bộ khởi động.
   • Kết nối đầu cáp nguồn dày từ ắc quy vào bu lông này và siết chặt.
2. Kết nối dây kích hoạt:
   • Kết nối đầu nối của dây kích hoạt vào chân S trên bộ khởi động. Đảm bảo nó được cắm chắc chắn hoặc siết chặt bu lông (nếu là loại bu lông).
3. Kiểm tra lại kết nối nối mát:
   • Đảm bảo mọi kết nối bằng kim loại đều sạch sẽ và chắc chắn.

Bước 4: Kiểm tra Hoạt động

1. Kết nối lại ắc quy: Lắp lại cực dương (+) trước, sau đó đến cực âm (-) và siết chặt.
2. Vào trong xe: Đảm bảo xe ở vị trí số “P” (xe số tự động) hoặc số “N” (xe số sàn) và kéo phanh tay.
3. Bật chìa khóa: Xoay chìa khóa đến vị trí “START” (chỉ giữ trong vài giây).
   • Nếu bộ khởi động quay động cơ và động cơ nổ máy, bạn đã hoàn thành việc đấu dây thành công.
   • Nếu bộ khởi động không quay hoặc chỉ phát ra tiếng “cạch” nhỏ, có thể có vấn đề với nguồn điện, dây kích hoạt, rơ-le đề, hoặc chính bộ khởi động.

Bước 5: Xử lý sự cố phổ biến

• Bộ khởi động không quay, không có tiếng động:
  • Kiểm tra lại kết nối ắc quy và dây nguồn chính đến bộ khởi động.
  • Kiểm tra cầu chì đề (nếu có).
  • Kiểm tra công tắc đánh lửa hoặc rơ-le đề.
  • Kiểm tra dây kích hoạt đến chân S.
• Bộ khởi động chỉ kêu “cạch” hoặc “tạch tạch”:
  • Thường là dấu hiệu ắc quy yếu hoặc kết nối nguồn chính đến bộ khởi động bị lỏng.
  • Kiểm tra lại các đầu nối và điện áp ắc quy.
• Bộ khởi động quay nhưng không quay động cơ (bánh đà):
  • Đây là dấu hiệu phổ biến cho thấy bánh răng hành trình của bộ khởi động không ăn khớp với bánh đà, hoặc bánh răng này bị mòn.
  • Có thể bộ khởi động cần được thay thế.
• Bộ khởi động quay liên tục sau khi động cơ đã nổ máy:
  • Có thể vấn đề nằm ở công tắc đánh lửa bị kẹt, không ngắt tín hiệu đến solenoid, hoặc lò xo hồi vị trong solenoid bị hỏng.

Lời khuyên từ thienminh-autosafety.com

Khi thực hiện bất kỳ công việc nào liên quan đến hệ thống điện của xe, việc tuân thủ các biện pháp an toàn là vô cùng quan trọng. Đảm bảo bạn có đủ dụng cụ cần thiết, làm việc trong môi trường đủ ánh sáng và luôn tham khảo hướng dẫn sửa chữa của nhà sản xuất nếu có thể. Nếu bạn không chắc chắn về bất kỳ bước nào, việc tìm đến sự trợ giúp của các chuyên gia tại thienminh-autosafety.com hoặc các gara sửa chữa uy tín là lựa chọn tốt nhất để đảm bảo an toàn và hiệu quả. Hiểu rõ cách đấu dây bộ khởi động không chỉ giúp bạn sửa chữa khi cần mà còn nâng cao kiến thức về chiếc xe của mình.
