Toyota Ecu Pinout: Hướng Dẫn Chi Tiết Các Đầu Nối Điện Và Ứng Dụng Thực Tiễn

Giới thiệu nhanh về Toyota ECU Pinout

Toyota ECU pinout là bản đồ các đầu nối điện trên bộ điều khiển động cơ (ECU) của các mẫu xe Toyota. Hiểu rõ sơ đồ này giúp kỹ thuật viên chẩn đoán lỗi, thực hiện sửa chữa, hoặc tùy chỉnh hệ thống điện một cách an toàn và hiệu quả. Bài viết sẽ cung cấp thông tin toàn diện về các chân kết nối, chức năng của chúng và cách áp dụng trong thực tế.

Tóm tắt nhanh quy trình kiểm tra và sử dụng pinout

  1. Xác định mẫu xe và phiên bản ECU – Kiểm tra số VIN và mã số ECU.
  2. Lấy bản sơ đồ pinout chính xác – Tham khảo tài liệu kỹ thuật hoặc nguồn tin cậy.
  3. Chuẩn bị dụng cụ đo lường – Dây đa năng, multimeter, oscilloscope (nếu cần).
  4. Kiểm tra điện áp và tín hiệu – Đo các chân nguồn, GND, tín hiệu cảm biến.
  5. Xác định lỗi và thực hiện sửa chữa – Thay linh kiện, hàn lại hoặc lập trình lại ECU.

Tổng quan về cấu trúc và chức năng các chân trên Toyota ECU

Toyota ECU thường được chia thành các nhóm chân chính:

  • Nguồn cấp (Power) và Đất (Ground): Cung cấp điện áp ổn định cho toàn bộ mạch.
  • Cảm biến (Sensors): Nhận dữ liệu từ cảm biến vị trí cam, cảm biến oxy, nhiệt độ nước làm mát, v.v.
  • Bộ truyền động (Actuators): Điều khiển van nhiên liệu, bơm nhiên liệu, van EGR, v.v.
  • Giao tiếp (Communication): CAN bus, K‑Line, hoặc các giao thức chẩn đoán OBD‑II.
  • Cầu nối phụ (Auxiliary): Đầu nối cho các module phụ trợ như ABS, ESP.
Xem thêm  Toyota Ertiga: Đánh Giá Toàn Diện Và Những Điều Cần Biết

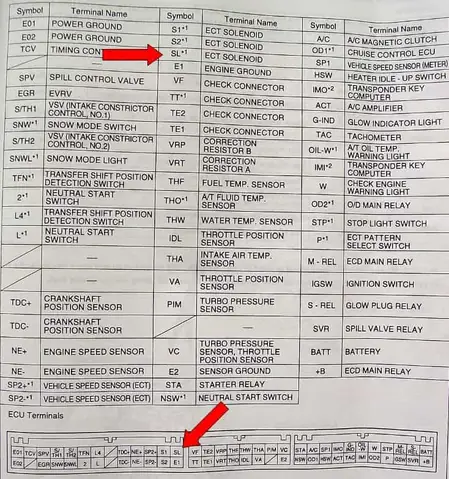

Mỗi chân thường được đánh số hoặc ký hiệu theo tiêu chuẩn của Toyota, ví dụ: B+ (Battery Positive), GND, CKP (Camshaft Position), CMP (Crankshaft Position), v.v.

Toyota Ecu Pinout: Hướng Dẫn Chi Tiết Các Đầu Nối Điện Và Ứng Dụng Thực Tiễn
Toyota Ecu Pinout: Hướng Dẫn Chi Tiết Các Đầu Nối Điện Và Ứng Dụng Thực Tiễn

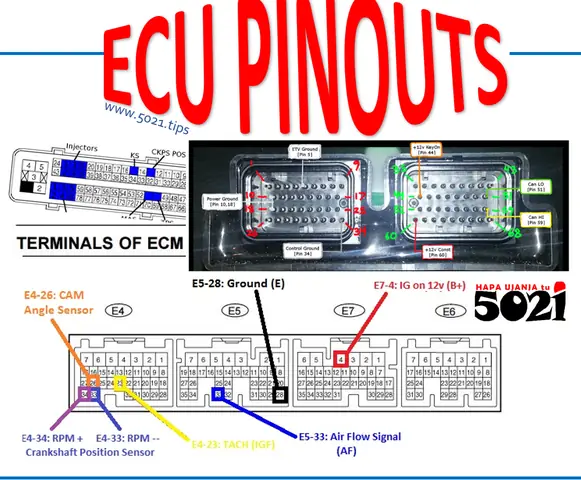

Chi tiết các đầu nối quan trọng trong Toyota ECU Pinout

1. Nguồn và Đất (Power & Ground)

  • B+ (Battery Positive): Cung cấp điện áp 12 V trực tiếp từ bình ắc quy. Độ ổn định quan trọng để tránh nhiễu.
  • IGN (Ignition): Đầu vào bật nguồn khi chìa khóa bật. Thường có điện áp 12 V khi động cơ đang hoạt động.
  • GND (Ground): Nối đất chung cho toàn bộ hệ thống. Đảm bảo các chân tín hiệu có mức điện áp chuẩn.

2. Cảm biến vị trí trục khuỷu (Crankshaft Position Sensor – CKP)

  • CKP A & CKP B: Hai chân truyền tín hiệu xung từ cảm biến. Thông thường một chân là tín hiệu, một chân là nguồn 5 V, và một chân là đất.

3. Cảm biến vị trí trục cam (Camshaft Position Sensor – CMP)

  • CMP A & CMP B: Tương tự CKP, cung cấp thông tin đồng bộ cho bộ điều khiển thời gian bơm nhiên liệu và đánh lửa.

4. Cảm biến oxy (O₂ Sensor)

Toyota Ecu Pinout: Hướng Dẫn Chi Tiết Các Đầu Nối Điện Và Ứng Dụng Thực Tiễn
Toyota Ecu Pinout: Hướng Dẫn Chi Tiết Các Đầu Nối Điện Và Ứng Dụng Thực Tiễn
  • O2‑Heater: Cung cấp năng lượng cho bộ sưởi cảm biến oxy.
  • O2‑Signal: Đầu ra tín hiệu điện áp thay đổi theo tỷ lệ không khí‑nhiên liệu.

5. Van điều khiển nhiên liệu (Fuel Injector)

  • Injector‑1 … Injector‑8: Các chân điều khiển các kim bơm nhiên liệu. Thông thường hoạt động ở mức 12 V khi bật.

6. Van EGR (Exhaust Gas Recirculation)

  • EGR‑Solenoid: Điều khiển van EGR mở/đóng bằng điện áp 12 V.

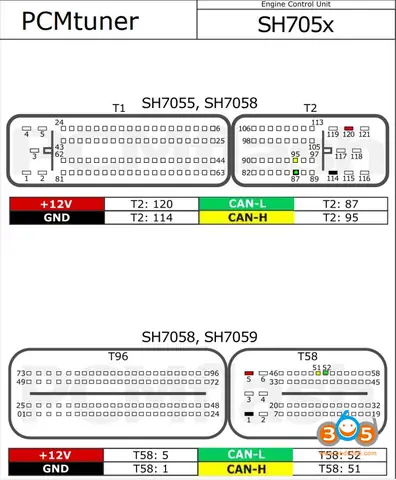

7. Giao tiếp CAN bus

  • CAN‑H và CAN‑L: Hai dây truyền dữ liệu tốc độ cao giữa các module xe. Độ trở kháng chuẩn là 60 Ω.

8. Cổng chẩn đoán OBD‑II

  • Pin 4 (Chassis Ground), Pin 7 (K‑Line), Pin 16 (Battery Positive): Được sử dụng khi kết nối máy chẩn đoán.

Cách thực hiện kiểm tra các chân ECU bằng multimeter

Toyota Ecu Pinout: Hướng Dẫn Chi Tiết Các Đầu Nối Điện Và Ứng Dụng Thực Tiễn
Toyota Ecu Pinout: Hướng Dẫn Chi Tiết Các Đầu Nối Điện Và Ứng Dụng Thực Tiễn
  1. Kiểm tra nguồn B+ và GND: Đặt multimeter ở chế độ đo điện áp DC. Đọc khoảng 12 V (hoặc 14 V khi động cơ đang chạy).
  2. Kiểm tra tín hiệu CKP/CMP: Chuyển sang chế độ đo điện áp AC hoặc dùng oscilloscope để quan sát dạng sóng xung. Tín hiệu thường có tần số từ 30 Hz tới vài kHz, tùy tốc độ quay.
  3. Kiểm tra cảm biến oxy: Đọc điện áp khi động cơ ấm. Giá trị dao động từ 0,1 V (nhẹ) tới 0,9 V (dày).
  4. Kiểm tra CAN bus: Đo điện áp giữa CAN‑H và CAN‑L, nên thấy khoảng 2,5 V khi không truyền dữ liệu và 3,5 V khi có giao tiếp.

Lưu ý: Khi đo các chân nhạy cảm, nên sử dụng đầu dò ngắn và tránh gây ngắn mạch.

Khi nào cần thay thế hoặc lập trình lại ECU?

  • Lỗi mã OBD‑II liên quan đến cảm biến (P0300, P0135, …) sau khi xác nhận không phải do cảm biến hỏng.
  • Sự cố mất đồng bộ giữa CKP và CMP gây chết máy khi khởi động.
  • Thay đổi cấu hình động cơ (đánh số ốc vít, tăng áp). Cần lập trình lại để ECU nhận diện đúng thông số.
  • Hỏng mạch nội bộ (điện áp không ổn định, ngắn mạch trên chân nguồn).
Xem thêm  Toyota Coimbra Là Gì? Tìm Hiểu Đầy Đủ Về Mẫu Xe Và Đặc Điểm

Nếu cần lập trình, nên sử dụng phần mềm chuyên dụng (Toyota Techstream, ECUFlash) và tuân thủ quy trình bảo mật để tránh lỗi phần mềm.

Lý do nên tham khảo nguồn tin cậy khi làm việc với Toyota ECU Pinout

  • Độ chính xác: Các tài liệu chính hãng cung cấp sơ đồ chân chính xác cho từng mã ECU (ví dụ: 89600‑00110, 89600‑00200).
  • An toàn: Sử dụng thông tin đúng giúp tránh gây hỏng mạch điện hoặc gây nguy hiểm khi thao tác trên hệ thống điện xe.
  • Hiệu quả: Giảm thời gian chẩn đoán, tăng độ chính xác trong sửa chữa.

Theo thienminh-autosafety.com, việc chuẩn bị tài liệu pinout trước khi bắt tay vào công việc là bước quan trọng nhất để đạt kết quả tốt nhất.

Toyota Ecu Pinout: Hướng Dẫn Chi Tiết Các Đầu Nối Điện Và Ứng Dụng Thực Tiễn
Toyota Ecu Pinout: Hướng Dẫn Chi Tiết Các Đầu Nối Điện Và Ứng Dụng Thực Tiễn

Những lỗi thường gặp khi làm việc với pinout và cách phòng tránh

LỗiNguyên nhânPhương pháp phòng tránh
Đo điện áp saiDụng cụ không hiệu chuẩn, đầu dò rò điệnKiểm tra và hiệu chuẩn multimeter trước khi dùng
Ngắn mạch khi hànĐặt dây hàn quá gần chân GNDSử dụng kẹp giữ, kiểm tra lại vị trí trước khi hàn
Nhầm chân CAN‑H/LĐánh dấu không rõGhi chú, chụp ảnh sơ đồ trước khi thao tác
Lập trình sai phiên bảnSử dụng phần mềm không tương thíchKiểm tra mã ECU và phiên bản phần mềm trước khi flash
Xem thêm  Magasin Toyota: Tổng Quan Về Cửa Hàng Và Dịch Vụ Của Toyota Tại Việt Nam

Các công cụ hỗ trợ làm việc với Toyota ECU Pinout

  • Multimeter kỹ thuật số (độ chính xác ≥ 0.01 V).
  • Oscilloscope (băng thông ≥ 20 MHz) để quan sát dạng sóng xung.
  • Cáp OBD‑II và phần mềm Toyota Techstream cho việc đọc mã lỗi và lập trình.
  • Bảng pinout PDF từ nhà sản xuất hoặc các diễn đàn chuyên ngành (ví dụ: Toyota Service Information).

FAQ – Câu hỏi thường gặp về Toyota ECU Pinout

Q1: Làm sao để xác định mã ECU chính xác?
A1: Mã ECU thường được in trên thẻ nhãn dán gắn trên mặt trên của bộ điều khiển. Bạn cũng có thể tra cứu bằng phần mềm chẩn đoán OBD‑II để đọc “ECU ID”.

Q2: Có cần tháo pin ra khi đo các chân?
A2: Thông thường không cần tháo pin, nhưng nên ngắt nguồn (cắt khóa) khi hàn hoặc thay đổi dây nối để tránh rủi ro.

Toyota Ecu Pinout: Hướng Dẫn Chi Tiết Các Đầu Nối Điện Và Ứng Dụng Thực Tiễn
Toyota Ecu Pinout: Hướng Dẫn Chi Tiết Các Đầu Nối Điện Và Ứng Dụng Thực Tiễn

Q3: Pinout của các mẫu Toyota Camry 2026 và 2026 có khác nhau không?
A3: Có thể có sự khác biệt về số chân và vị trí, đặc biệt ở các phiên bản động cơ khác nhau (2.5L vs 3.5L). Vì vậy, luôn kiểm tra pinout theo mã ECU cụ thể.

Q4: Có thể tự lập trình lại ECU tại nhà không?
A4: Có, nếu bạn có phần mềm và thiết bị lập trình tương thích, nhưng nên thực hiện trên môi trường sạch, tránh nhiễu điện và tuân thủ quy trình an toàn.

Kết luận

Việc nắm vững Toyota ECU pinout là nền tảng quan trọng cho mọi công việc chẩn đoán, sửa chữa và tùy chỉnh hệ thống điện trên xe Toyota. Từ việc xác định nguồn cấp, các cảm biến quan trọng, tới giao tiếp CAN bus và cổng OBD‑II, mỗi chân đều có vai trò riêng và cần được kiểm tra cẩn thận. Khi áp dụng đúng quy trình, sử dụng công cụ chuẩn và tham khảo tài liệu đáng tin cậy, bạn sẽ giảm thiểu rủi ro, tiết kiệm thời gian và nâng cao hiệu suất làm việc. Hãy luôn ghi nhớ rằng an toàn và độ chính xác là ưu tiên hàng đầu khi làm việc với các hệ thống điện của ô tô.
