Tổng Côn Mazda 6 2003: Hướng Dẫn Chi Tiết Về Cấu Tạo, Chức Năng Và Bảo Dưỡng

Mazda 6, đặc biệt là phiên bản 2003, là một biểu tượng trong dòng xe sedan hạng D, thu hút người dùng bởi thiết kế thanh lịch, khả năng vận hành ổn định và mức giá hợp lý trên thị trường xe cũ. Tuy nhiên, bất kỳ bộ phận nào trên xe, dù bền bỉ đến đâu, cũng cần được hiểu rõ về cấu tạo và chức năng để có thể bảo dưỡng và sửa chữa kịp thời. Trong đó, “tổng côn” là một thuật ngữ quan trọng mà nhiều chủ xe Mazda 6 2003 cần tìm hiểu. Vậy, tổng côn Mazda 6 2003 là gì, nó hoạt động ra sao và làm thế nào để duy trì tuổi thọ của nó? Bài viết này sẽ đi sâu vào phân tích, cung cấp kiến thức toàn diện và hữu ích cho bạn đọc.

Tóm Tắt Quy Trình Cấu Tạo, Chức Năng Và Bảo Dưỡng Tổng Côn Mazda 6 2003

1. Cấu Tạo Cơ Bản: Tổng côn bao gồm xy lanh chính, bình chứa dầu phanh, và các đường ống dẫn dầu.
2. Nguyên Lý Hoạt Động: Khi đạp bàn đạp côn, xy lanh chính sẽ tạo áp suất đẩy dầu đến tổng côn con, làm dịch chuyển càng côn và tách ly hợp.
3. Chức Năng Chính: Truyền lực đạp từ bàn đạp côn đến cơ cấu cắt ly hợp, giúp ngắt hoặc đóng kết nối giữa động cơ và hộp số.
4. Dấu Hiệu Hỏng Hóc: Bàn đạp côn cứng, hành trình bàn đạp thay đổi, rò rỉ dầu phanh, tiếng kêu lạ khi đạp côn.
5. Bảo Dưỡng Định Kỳ: Kiểm tra mức dầu phanh, kiểm tra rò rỉ, thay thế dầu phanh theo khuyến cáo.
6. Sửa Chữa & Thay Thế: Khắc phục rò rỉ, thay thế xy lanh chính hoặc tổng côn con khi cần thiết.

Hiểu Rõ Về “Tổng Côn” Trên Mazda 6 2003: Cấu Tạo Và Nguyên Lý Hoạt Động

Trước khi đi vào chi tiết, cần làm rõ thuật ngữ “tổng côn”. Trên xe ô tô, hệ thống truyền động ly hợp bao gồm hai bộ phận chính: tổng côn chính (master clutch cylinder) và tổng côn con (slave clutch cylinder). Thuật ngữ “tổng côn” đôi khi được dùng để chỉ chung cả hai bộ phận hoặc đôi khi chỉ riêng tổng côn chính. Tuy nhiên, trong ngữ cảnh của hệ thống thủy lực, chúng ta sẽ xem xét cả hai để có cái nhìn đầy đủ nhất.

1. Cấu Tạo Chi Tiết Của Hệ Thống Tổng Côn

Hệ thống tổng côn trên Mazda 6 2003, giống như hầu hết các xe sử dụng ly hợp thủy lực khác, bao gồm các thành phần chính sau:

• Bàn Đạp Côn (Clutch Pedal): Đây là điểm tiếp xúc đầu tiên của người lái với hệ thống ly hợp. Khi bạn đạp bàn đạp, nó sẽ tác động lực lên cần đẩy của xy lanh chính.
• Bình Chứa Dầu Phanh/Côn (Clutch Fluid Reservoir): Thường được chia sẻ chung với bình chứa dầu phanh (hoặc có bình riêng tùy thiết kế). Bình này chứa dầu thủy lực chuyên dụng cho hệ thống côn, đảm bảo hoạt động trơn tru. Mức dầu trong bình cần được kiểm tra và bổ sung định kỳ.

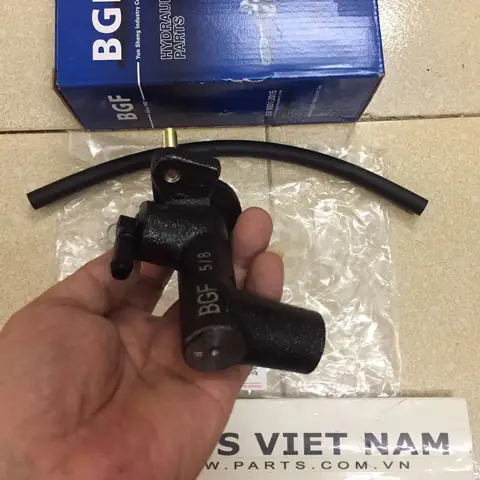

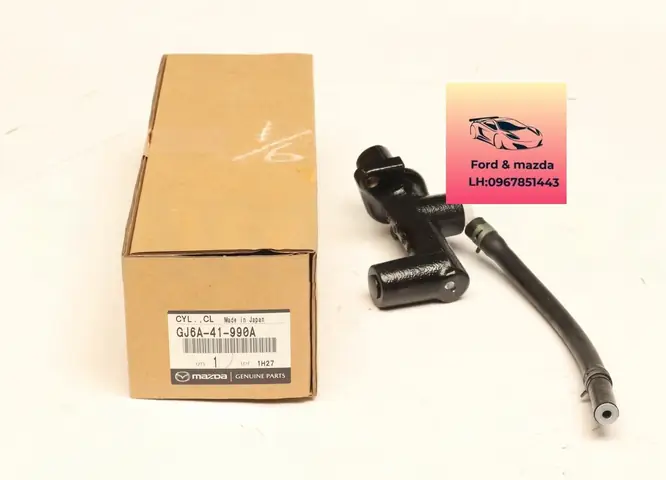

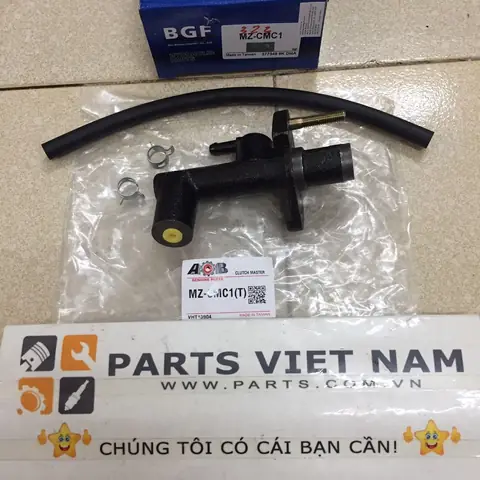

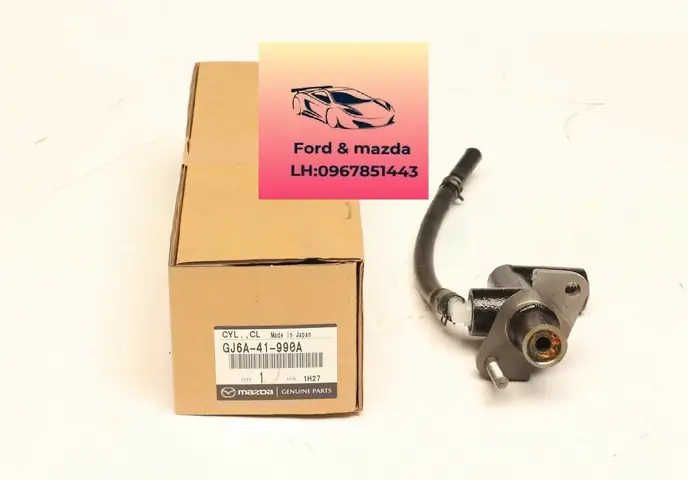

• Xy Lanh Chính (Master Cylinder): Nằm phía sau bàn đạp côn, xy lanh chính là bộ phận quan trọng nhất của tổng côn. Khi bàn đạp côn được đạp, nó sẽ đẩy một piston bên trong xy lanh chính, tạo ra áp suất thủy lực từ dầu phanh. Áp suất này được truyền qua các đường ống.
  • Bên trong xy lanh chính có một piston, các vòng đệm cao su và lò xo.
  • Khi bàn đạp nhả ra, lò xo sẽ đẩy piston về vị trí ban đầu, đồng thời một van sẽ mở để dầu từ bình chứa chảy ngược vào xy lanh, giải phóng áp suất.
• Đường Ống Dầu (Hydraulic Lines): Các ống dẫn bằng kim loại hoặc cao su chịu áp lực cao, kết nối xy lanh chính với xy lanh con. Chúng truyền áp suất dầu từ xy lanh chính đến xy lanh con.
• Xy Lanh Con (Slave Cylinder): Nằm gần hộp số, xy lanh con nhận áp suất dầu từ xy lanh chính. Áp suất này làm piston trong xy lanh con di chuyển, tác động lên càng côn (hoặc cơ cấu tương đương).
  • Xy lanh con cũng bao gồm piston, vòng đệm và lò xo.
  • Một số xe có thể tích hợp xy lanh con vào bộ phận ổ bi cắt ly hợp (release bearing) thành một cụm gọi là “tổng côn trung tâm” (concentric slave cylinder). Tuy nhiên, Mazda 6 2003 thường sử dụng cấu hình xy lanh con riêng biệt.
• Càng Côn (Clutch Fork) / Cần Đẩy: Bộ phận này được kết nối với piston của xy lanh con. Khi piston di chuyển, càng côn sẽ quay và đẩy vào vòng bi cắt ly hợp (release bearing).
• Vòng Bi Cắt Ly Hợp (Release Bearing / Throw-out Bearing): Vòng bi này nằm giữa càng côn và mâm ép của bộ ly hợp. Khi càng côn đẩy vào vòng bi, vòng bi sẽ tác động lên các lá côn trên mâm ép, tách mâm ép ra khỏi đĩa ly hợp.

2. Nguyên Lý Hoạt Động Của Hệ Thống Tổng Côn

Có thể bạn quan tâm: Tỉ Số Nén Mazda 6: Hiểu Rõ Thông Số Quan Trọng Ảnh Hưởng Đến Hiệu Suất Động Cơ

Nguyên lý hoạt động của hệ thống tổng côn trên Mazda 6 2003 dựa trên định luật Pascal, trong đó áp suất tác dụng lên một chất lỏng kín sẽ được truyền đi nguyên vẹn theo mọi hướng.

1. Khi Đạp Côn: Người lái đạp bàn đạp côn. Lực này truyền đến piston trong xy lanh chính. Piston di chuyển, nén dầu thủy lực trong xy lanh chính và tạo ra áp suất.
2. Truyền Áp Suất: Áp suất dầu được truyền qua các đường ống thủy lực đến xy lanh con.
3. Hoạt Động Của Xy Lanh Con: Áp suất dầu tác động lên piston của xy lanh con, làm nó di chuyển ra ngoài.
4. Cắt Ly Hợp: Piston xy lanh con đẩy càng côn. Càng côn quay quanh trục và đẩy vào vòng bi cắt ly hợp. Vòng bi này ép vào các lò xo của mâm ép, làm cho mâm ép tách ra khỏi đĩa ly hợp.
5. Ngắt Truyền Lực: Khi mâm ép tách khỏi đĩa ly hợp, kết nối giữa động cơ và hộp số bị ngắt. Điều này cho phép người lái chuyển số hoặc dừng xe mà không làm tắt máy.
6. Khi Nhả Côn: Khi người lái nhả bàn đạp côn, lực tác dụng lên piston xy lanh chính giảm. Lò xo bên trong xy lanh chính đẩy piston về vị trí ban đầu. Đồng thời, một van sẽ mở cho phép dầu từ bình chứa chảy ngược vào xy lanh chính, làm giảm áp suất trong hệ thống. Áp suất giảm khiến piston xy lanh con rút về, càng côn và vòng bi cắt ly hợp cũng trả về vị trí ban đầu. Mâm ép lại ép chặt vào đĩa ly hợp, tái lập kết nối giữa động cơ và hộp số.

Chức Năng Quan Trọng Của Tổng Côn Đối Với Vận Hành Xe

Chức năng cốt lõi và quan trọng nhất của hệ thống tổng côn (bao gồm cả xy lanh chính và con) là truyền lực từ bàn đạp của người lái đến cơ cấu cắt ly hợp, cho phép ngắt hoặc đóng kết nối giữa động cơ và hộp số một cách mượt mà và hiệu quả.

Cụ thể hơn, tổng côn đóng vai trò:

• Cho Phép Chuyển Số: Khi ngắt kết nối, động cơ và hộp số quay ở tốc độ khác nhau, tạo điều kiện thuận lợi để người lái chuyển đổi giữa các bánh răng mà không gặp lực cản lớn, giúp việc sang số diễn ra êm ái, tránh tiếng ken két hoặc hư hỏng bánh răng.
• Khởi Hành Êm Ái: Khi khởi hành từ vị trí đứng yên, việc đóng ly hợp từ từ giúp xe bắt đầu di chuyển một cách nhẹ nhàng, tránh giật cục hoặc chết máy, đặc biệt là trên các địa hình dốc.
• Dừng Xe Không Tắt Máy: Khi dừng xe, việc đạp côn sẽ ngắt kết nối, cho phép động cơ tiếp tục hoạt động trong khi bánh xe đã dừng lại.
• Kiểm Soát Lực Kéo: Bằng cách điều chỉnh lực đạp lên bàn đạp côn, người lái có thể kiểm soát mức độ đóng/ngắt của ly hợp, từ đó điều chỉnh lực kéo truyền tới bánh xe, rất hữu ích khi di chuyển ở tốc độ thấp hoặc trên địa hình khó.
• Bảo Vệ Hộp Số: Hoạt động chính xác của hệ thống côn giúp giảm tải trọng đột ngột lên hộp số, kéo dài tuổi thọ của các bộ phận bên trong hộp số.

Dấu Hiệu Nhận Biết Tổng Côn Mazda 6 2003 Bị Hỏng Hóc

Hệ thống tổng côn, dù là thủy lực, cũng có thể gặp phải các vấn đề theo thời gian và quá trình sử dụng. Việc nhận biết sớm các dấu hiệu hỏng hóc là rất quan trọng để tránh những hư hại nghiêm trọng hơn và đảm bảo an toàn khi lái xe.

1. Bàn Đạp Côn Cứng Bất Thường

Đây là một trong những dấu hiệu phổ biến nhất cho thấy có vấn đề với hệ thống thủy lực của côn. Khi bàn đạp côn trở nên cứng một cách đột ngột hoặc dần dần, có thể là do:
Áp Suất Dầu Bị Giảm: Rò rỉ dầu từ xy lanh chính, xy lanh con hoặc đường ống dẫn dầu.
Xy Lanh Chính Bị Lỗi: Piston hoặc vòng đệm bên trong xy lanh chính bị mòn, hỏng, hoặc bị kẹt.
Đường Ống Dầu Bị Tắc Nghẽn: Bụi bẩn, cặn hoặc vật liệu lạ tích tụ bên trong đường ống có thể cản trở dòng chảy của dầu.

Có thể bạn quan tâm: Tấm Phủ Taplo Mazda 3: Bí Quyết Bảo Vệ Nội Thất Xe, Tăng Tuổi Thọ & Cải Thiện Trải Nghiệm Lái

2. Hành Trình Bàn Đạp Côn Thay Đổi

• Hành Trình Sâu Hơn: Nếu bạn phải đạp bàn đạp côn sâu hơn bình thường mới có thể cắt ly hợp hoàn toàn, điều này thường chỉ ra rằng có không khí lọt vào hệ thống thủy lực hoặc mức dầu côn bị thấp. Không khí trong hệ thống sẽ bị nén lại khi đạp côn, dẫn đến hành trình bàn đạp dài hơn.
• Hành Trình Nông Hơn: Ngược lại, nếu bàn đạp côn chỉ nhấc lên một chút đã có thể cắt ly hợp, có thể là do mòn quá mức của các bộ phận ly hợp hoặc điều chỉnh không đúng.

3. Rò Rỉ Dầu Phanh/Côn

Kiểm tra khu vực xung quanh xy lanh chính (thường nằm trong khoang động cơ, gần bàn đạp) và xy lanh con (gần hộp số). Sự xuất hiện của vết dầu ẩm ướt hoặc vệt dầu trên các bộ phận này là dấu hiệu rõ ràng của việc rò rỉ.
Rò rỉ từ Xy Lanh Chính: Vòng đệm piston bên trong xy lanh chính có thể bị hỏng.
Rò rỉ từ Xy Lanh Con: Vòng đệm piston bên trong xy lanh con bị mòn hoặc vỏ xy lanh bị nứt.
Rò rỉ từ Đường Ống Dầu: Các khớp nối đường ống có thể bị lỏng hoặc đường ống cao su bị nứt, lão hóa.

4. Tiếng Kêu Lạ Khi Đạp Côn

Nếu bạn nghe thấy tiếng kêu lạ (thường là tiếng rít, kẹt hoặc va đập) mỗi khi đạp hoặc nhả bàn đạp côn, có thể là do:
Vòng Bi Cắt Ly Hợp Hỏng: Đây là nguyên nhân phổ biến nhất của tiếng kêu khi đạp côn.
Càng Côn Bị Lỏng Lẻo hoặc Cong Vênh: Không được căn chỉnh đúng hoặc bị biến dạng.
Bạc Ổ Trục Của Càng Côn Bị Mòn: Gây ra tiếng động khi hoạt động.

5. Khó Chuyển Số Hoặc Bị Kẹt Số

Nếu việc chuyển số trở nên khó khăn, đặc biệt là khi xe đang di chuyển, hoặc số bị “kẹt” không vào được, đây có thể là dấu hiệu của việc ly hợp không cắt hoàn toàn. Nguyên nhân có thể là do hệ thống thủy lực bị lỗi, không tạo đủ áp suất để tách mâm ép khỏi đĩa ly hợp.

Có thể bạn quan tâm: Tư Vấn Thay Dvd Mazda: Hướng Dẫn Chi Tiết Và Lựa Chọn Tối Ưu

Bảo Dưỡng Định Kỳ Để Kéo Dài Tuổi Thọ Tổng Côn

Việc bảo dưỡng định kỳ là chìa khóa để đảm bảo hệ thống tổng côn trên Mazda 6 2003 hoạt động bền bỉ và tránh những hư hỏng bất ngờ. Các bước bảo dưỡng đơn giản nhưng hiệu quả bao gồm:

1. Kiểm Tra Mức Dầu Côn (Dầu Phanh)

• Tần suất: Nên kiểm tra cùng với việc kiểm tra dầu phanh, thường là mỗi lần bảo dưỡng định kỳ (khoảng 5.000 – 10.000 km).
• Cách thực hiện: Mở nắp ca-pô, tìm bình chứa dầu phanh/côn (thường có ký hiệu “BRAKE FLUID” hoặc “CLUTCH FLUID”). Kiểm tra mức dầu có nằm giữa vạch MIN và MAX hay không.
• Bổ sung: Nếu mức dầu thấp, sử dụng loại dầu phanh/côn được nhà sản xuất Mazda khuyến cáo (thường là DOT 3 hoặc DOT 4). Tuyệt đối không sử dụng sai loại dầu vì có thể gây hư hỏng cho hệ thống.
• Lưu ý: Nếu mức dầu liên tục giảm, đó là dấu hiệu rò rỉ và cần được kiểm tra ngay lập tức.

2. Kiểm Tra Rò Rỉ Dầu

• Tần suất: Nên quan sát định kỳ mỗi khi bạn mở nắp ca-pô hoặc dưới gầm xe.
• Cách thực hiện: Dùng mắt thường quan sát kỹ các bộ phận của hệ thống côn: xy lanh chính, đường ống dẫn dầu, và xy lanh con. Tìm kiếm các vết ẩm ướt, vệt dầu hoặc cặn dầu bám trên bề mặt.

3. Xả Khí (Bleeding) Hệ Thống Côn

Khi có không khí lọt vào hệ thống thủy lực, nó sẽ ảnh hưởng nghiêm trọng đến khả năng hoạt động của côn. Việc xả khí giúp loại bỏ không khí này và phục hồi áp suất thủy lực.
Khi nào cần xả khí: Sau khi thay thế xy lanh chính, xy lanh con, đường ống dẫn dầu, hoặc khi phát hiện bàn đạp côn bị nhẹ, hành trình sâu.
Quy trình: Quy trình này cần sự phối hợp của hai người: một người đạp giữ bàn đạp côn, người còn lại mở van xả trên xy lanh con để dầu và không khí thoát ra. Sau đó đóng van và nhả bàn đạp. Quá trình này lặp đi lặp lại cho đến khi không còn bọt khí thoát ra. Khuyến cáo nên thực hiện bởi thợ chuyên nghiệp để đảm bảo an toàn và hiệu quả.

4. Thay Thế Dầu Côn Định Kỳ

Có thể bạn quan tâm: Tăng Ram Cho Mazda Connect: Nâng Cấp Hiệu Suất Hệ Thống Thông Tin Giải Trí

Dầu côn, giống như dầu phanh, có khả năng hút ẩm và bị suy giảm chất lượng theo thời gian. Việc tích tụ hơi ẩm có thể làm giảm điểm sôi của dầu, gây ăn mòn các bộ phận kim loại bên trong hệ thống.
Tần suất: Theo khuyến cáo của nhà sản xuất, thường là sau mỗi 2-3 năm hoặc tương đương 40.000 – 60.000 km.
Lợi ích: Giúp hệ thống hoạt động trơn tru, ngăn ngừa ăn mòn và kéo dài tuổi thọ các bộ phận.

Sửa Chữa Và Thay Thế Các Bộ Phận Tổng Côn Bị Hỏng

Khi phát hiện các dấu hiệu hỏng hóc nghiêm trọng, việc sửa chữa hoặc thay thế các bộ phận là điều cần thiết.

1. Sửa Chữa Rò Rỉ Dầu

• Rò rỉ tại Xy Lanh Chính/Con: Thường thì khi vòng đệm bên trong xy lanh bị hỏng, giải pháp tốt nhất là thay thế toàn bộ xy lanh. Việc thay vòng đệm riêng lẻ thường không khả thi hoặc không đảm bảo độ bền lâu dài.
• Rò rỉ tại Đường Ống Dầu: Nếu đường ống kim loại bị ăn mòn, cần thay thế phần bị hỏng. Với đường ống cao su, nếu có vết nứt hoặc phồng rộp, cần thay mới. Các khớp nối cần được siết chặt đúng lực.

2. Thay Thế Xy Lanh Chính

Khi xy lanh chính gặp vấn đề (bàn đạp cứng, hành trình sâu, rò rỉ dầu nghiêm trọng không thể sửa), việc thay thế là bắt buộc.
Quy trình: Tháo xy lanh cũ, lắp xy lanh mới, kết nối đường ống dầu, sau đó tiến hành xả khí toàn bộ hệ thống để loại bỏ không khí.

3. Thay Thế Xy Lanh Con

Tương tự như xy lanh chính, khi xy lanh con bị hỏng (không tạo đủ áp suất, rò rỉ dầu), cần thay thế bằng bộ phận mới.
Quy trình: Tháo xy lanh con cũ, lắp xy lanh mới, kết nối đường ống dầu, sau đó tiến hành xả khí hệ thống.

4. Thay Thế Ổ Bi Cắt Ly Hợp (Nếu Bị Hỏng)

Nếu nguyên nhân của tiếng kêu lạ là do ổ bi cắt ly hợp bị mòn, nó thường được thay thế cùng lúc với bộ ly hợp (bao gồm cả đĩa ly hợp và mâm ép) để tiết kiệm chi phí và công sức.

Lưu ý quan trọng khi sửa chữa:

• Sử dụng phụ tùng chính hãng hoặc tương đương chất lượng cao: Điều này đảm bảo sự tương thích và độ bền cho hệ thống.
• Thực hiện bởi thợ kỹ thuật có kinh nghiệm: Hệ thống côn thủy lực đòi hỏi sự chính xác trong lắp đặt và xả khí. Sai sót có thể dẫn đến các vấn đề nghiêm trọng hơn.
• Sử dụng đúng loại dầu côn/phanh: Như đã đề cập, đây là yếu tố cực kỳ quan trọng.

Lời Khuyên Cho Chủ Xe Mazda 6 2003

Việc hiểu rõ về tổng côn và hệ thống ly hợp thủy lực trên chiếc Mazda 6 2003 của bạn sẽ giúp bạn chủ động hơn trong việc bảo dưỡng và khắc phục sự cố. Đừng bao giờ bỏ qua những dấu hiệu bất thường, dù là nhỏ nhất. Một hệ thống côn hoạt động tốt không chỉ mang lại trải nghiệm lái xe thoải mái mà còn góp phần bảo vệ các bộ phận quan trọng khác của xe, đặc biệt là hộp số.

Hãy lên kế hoạch bảo dưỡng định kỳ tại các gara uy tín, kiểm tra mức dầu côn thường xuyên và chú ý đến bất kỳ tiếng động hay cảm giác lạ nào khi vận hành. Nếu bạn không chắc chắn về bất kỳ vấn đề nào, đừng ngần ngại tìm kiếm sự trợ giúp từ các chuyên gia tại thienminh-autosafety.com. Với sự am hiểu sâu sắc về các dòng xe và kinh nghiệm dày dặn, đội ngũ của chúng tôi sẵn sàng tư vấn và hỗ trợ bạn một cách tốt nhất, đảm bảo chiếc Mazda 6 2003 của bạn luôn vận hành bền bỉ và an toàn trên mọi nẻo đường. Việc chăm sóc đúng cách cho hệ thống tổng côn chính là cách bạn đầu tư cho tuổi thọ và giá trị của chiếc xe yêu quý.

Cập Nhật Lúc Tháng 4 27, 2026 by Huỳnh Thanh Vi
