Cảm Biến Vị Trí Trục Khuỷu Mazda Protege: Chức Năng, Dấu Hiệu Hỏng & Cách Khắc Phục

Cảm biến vị trí trục khuỷu (Crankshaft Position Sensor – CKP) đóng vai trò là một bộ phận thiết yếu trong hệ thống điều khiển động cơ của xe Mazda Protege. Nó cung cấp thông tin quan trọng về tốc độ và vị trí quay của trục khuỷu cho bộ điều khiển động cơ (ECU), từ đó giúp ECU tính toán thời điểm đánh lửa và phun nhiên liệu tối ưu. Khi cảm biến này gặp trục trặc, nó có thể gây ra hàng loạt các vấn đề cho hoạt động của xe, từ việc khởi động khó khăn cho đến động cơ hoạt động không ổn định. Hiểu rõ về chức năng, các dấu hiệu hỏng hóc và cách khắc phục cảm biến vị trí trục khuỷu Mazda Protege là điều cần thiết để đảm bảo xe luôn vận hành an toàn và hiệu quả.

Tóm tắt quy trình xử lý cảm biến vị trí trục khuỷu Mazda Protege

1. Xác định vị trí và cách hoạt động của cảm biến vị trí trục khuỷu trên Mazda Protege.
2. Nhận diện các dấu hiệu phổ biến khi cảm biến CKP gặp trục trặc.
3. Tìm hiểu các nguyên nhân có thể dẫn đến hỏng hóc cảm biến.
4. Đưa ra các phương pháp kiểm tra và chẩn đoán để xác định lỗi.
5. Hướng dẫn các bước cơ bản trong việc thay thế hoặc sửa chữa cảm biến.
6. Lưu ý về tầm quan trọng của việc bảo dưỡng định kỳ và tham khảo ý kiến chuyên gia.

Cảm Biến Vị Trí Trục Khuỷu (CKP) Trên Mazda Protege Hoạt Động Như Thế Nào?

Cảm biến vị trí trục khuỷu trên Mazda Protege, giống như trên hầu hết các phương tiện hiện đại, là một bộ phận cảm biến từ tính hoặc hiệu ứng Hall. Về cơ bản, nó hoạt động bằng cách phát hiện sự thay đổi trong từ trường khi trục khuỷu quay.

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Về Dây Điện Mazda Premacy 2003 (wiring Harness)

Cấu tạo và nguyên lý hoạt động chung:

• Cảm biến từ tính: Cảm biến này thường bao gồm một nam châm vĩnh cửu và một cuộn dây. Khi răng của bánh đà hoặc một đĩa có rãnh đặc biệt gắn trên trục khuỷu đi qua cảm biến, nó tạo ra sự thay đổi từ trường. Sự thay đổi này gây ra một dòng điện cảm ứng trong cuộn dây, tạo ra tín hiệu điện áp xoay chiều. Tần số và biên độ của tín hiệu này tỷ lệ thuận với tốc độ quay của trục khuỷu.
• Cảm biến hiệu ứng Hall: Loại cảm biến này sử dụng một chip bán dẫn tạo ra điện áp khi có dòng điện chạy qua và đặt trong từ trường. Khi bánh đà hoặc đĩa răng đi qua, nó làm thay đổi từ trường tác động lên chip Hall, từ đó tạo ra tín hiệu điện áp. Tín hiệu này thường là dạng sóng vuông, có độ chính xác cao hơn và ít bị ảnh hưởng bởi nhiễu điện từ hơn so với cảm biến từ tính.

Vai trò của tín hiệu CKP đối với ECU:

ECU sử dụng tín hiệu từ cảm biến vị trí trục khuỷu để:

• Xác định tốc độ động cơ (RPM): ECU đếm số lần tín hiệu được gửi về trong một khoảng thời gian nhất định để tính toán tốc độ quay của trục khuỷu.
• Xác định vị trí trục khuỷu: ECU cần biết trục khuỷu đang ở giai đoạn nào của chu kỳ hoạt động (ví dụ: piston ở điểm chết trên, piston đang đi xuống…). Thông tin này kết hợp với tín hiệu từ cảm biến vị trí trục cam (CMP) để xác định chính xác thời điểm đánh lửa.
• Điều khiển phun nhiên liệu: Dựa vào vị trí và tốc độ trục khuỷu, ECU quyết định thời điểm và lượng nhiên liệu cần phun vào mỗi xi-lanh.
• Điều khiển đánh lửa: Tương tự, ECU tính toán thời điểm tối ưu để bugi phát tia lửa điện, giúp đốt cháy hỗn hợp nhiên liệu và không khí.
• Kiểm soát các hệ thống liên quan khác: Tín hiệu CKP cũng ảnh hưởng đến hoạt động của hệ thống kiểm soát hành trình, hệ thống chống bó cứng phanh (ABS) và các hệ thống quản lý động cơ khác.

Nếu tín hiệu từ cảm biến vị trí trục khuỷu bị lỗi hoặc mất đi, ECU sẽ không có đủ thông tin để thực hiện các chức năng này một cách chính xác, dẫn đến các vấn đề về hiệu suất động cơ.

Những Dấu Hiệu Cho Thấy Cảm Biến Vị Trí Trục Khuỷu Mazda Protege Bị Hỏng

Khi cảm biến vị trí trục khuỷu của chiếc Mazda Protege của bạn bắt đầu gặp vấn đề, nó có thể biểu hiện qua nhiều dấu hiệu khác nhau. Việc nhận biết sớm những dấu hiệu này sẽ giúp bạn kịp thời đưa xe đi kiểm tra và sửa chữa, tránh những hư hỏng nặng hơn.

Có thể bạn quan tâm: Mazda Premacy 2003 Tự Động: Đánh Giá Chi Tiết, Thông Số & Kinh Nghiệm Sử Dụng

1. Đèn báo Check Engine sáng trên bảng điều khiển: Đây là dấu hiệu phổ biến nhất cho thấy có sự cố với một trong các cảm biến của động cơ, bao gồm cả cảm biến vị trí trục khuỷu. Mã lỗi thường liên quan đến “Crankshaft Position Sensor Circuit” (Mạch cảm biến vị trí trục khuỷu) hoặc các mã lỗi tương tự sẽ được lưu trữ trong bộ nhớ của ECU.
2. Động cơ khởi động khó khăn hoặc không khởi động được: Nếu ECU không nhận được tín hiệu từ cảm biến CKP, nó sẽ không biết khi nào cần phun nhiên liệu và đánh lửa. Điều này có thể khiến động cơ quay nhưng không nổ máy, hoặc phải quay rất lâu mới khởi động được. Trong trường hợp hỏng hoàn toàn, xe sẽ không thể khởi động.
3. Động cơ bị chết máy đột ngột khi đang chạy: Khi xe đang di chuyển, cảm biến CKP bị trục trặc có thể làm gián đoạn tín hiệu gửi về ECU, dẫn đến việc động cơ đột ngột tắt máy. Điều này có thể xảy ra ở bất kỳ tốc độ nào và là một tình huống rất nguy hiểm.
4. Động cơ hoạt động không ổn định, rung giật hoặc bỏ máy: Tín hiệu CKP không ổn định có thể làm cho ECU điều chỉnh sai thời điểm đánh lửa và phun nhiên liệu, dẫn đến việc động cơ hoạt động giật cục, rung lắc, hoặc có hiện tượng bỏ máy, đặc biệt là ở tốc độ thấp hoặc khi tăng tốc.
5. Xe chạy yếu, giảm công suất: Khi cảm biến CKP hoạt động không chính xác, hỗn hợp nhiên liệu và không khí có thể không được đốt cháy hoàn toàn, làm giảm hiệu suất của động cơ. Bạn có thể cảm thấy xe yếu đi, khó tăng tốc hoặc lên dốc.
6. Tiêu thụ nhiên liệu tăng bất thường: Do ECU điều chỉnh sai thời điểm phun nhiên liệu để bù đắp cho tín hiệu sai lệch từ cảm biến CKP, dẫn đến việc đốt cháy không hiệu quả, làm tăng lượng nhiên liệu tiêu thụ.
7. Xe dừng lại đột ngột hoặc không thể tăng tốc: Trong một số trường hợp, tín hiệu CKP bị lỗi có thể khiến ECU ngắt hoạt động của động cơ để bảo vệ các bộ phận khác, dẫn đến xe dừng đột ngột hoặc không thể tăng tốc khi đạp ga.
8. Khó khăn khi chuyển số (đối với xe số tự động): Trong một số mẫu xe, tín hiệu từ cảm biến CKP cũng ảnh hưởng đến hoạt động của hộp số tự động, gây khó khăn hoặc giật cục khi chuyển số.

Việc nhận diện sớm các dấu hiệu này là bước đầu tiên quan trọng để bạn có thể chẩn đoán và xử lý vấn đề kịp thời.

Các Nguyên Nhân Phổ Biến Dẫn Đến Hỏng Hóc Cảm Biến Vị Trí Trục Khuỷu Mazda Protege

Có nhiều yếu tố có thể gây ra sự cố cho cảm biến vị trí trục khuỷu trên xe Mazda Protege. Việc hiểu rõ các nguyên nhân này sẽ giúp bạn chủ động hơn trong việc phòng ngừa và khắc phục.

1. Cảm biến bị hỏng do tuổi thọ: Giống như bất kỳ bộ phận điện tử nào, cảm biến vị trí trục khuỷu cũng có tuổi thọ nhất định. Sau một thời gian sử dụng, các thành phần bên trong cảm biến có thể bị lão hóa, xuống cấp và dẫn đến hỏng hóc.
2. Dây điện và giắc cắm bị hỏng: Dây điện kết nối cảm biến với ECU có thể bị ăn mòn, đứt gãy, hoặc bị chuột cắn. Giắc cắm kết nối cảm biến cũng có thể bị oxy hóa, lỏng lẻo, hoặc bám bẩn, làm cản trở tín hiệu điện.
3. Nhiễu điện từ: Các nguồn nhiễu điện từ mạnh từ các bộ phận khác của xe hoặc từ môi trường bên ngoài có thể ảnh hưởng đến tín hiệu của cảm biến CKP, đặc biệt là với các loại cảm biến từ tính.
4. Nhiệt độ cao: Môi trường hoạt động dưới khoang động cơ thường có nhiệt độ rất cao. Sự thay đổi nhiệt độ đột ngột hoặc nhiệt độ quá cao kéo dài có thể làm hỏng các bộ phận điện tử bên trong cảm biến.
5. Sự tích tụ của mạt kim loại hoặc dầu mỡ: Cảm biến CKP thường được đặt gần bánh đà hoặc các bộ phận chuyển động của động cơ. Sự tích tụ của mạt kim loại do mài mòn hoặc dầu mỡ có thể bám vào bề mặt cảm biến, làm ảnh hưởng đến khả năng cảm nhận của nó.
6. Hỏng bánh đà hoặc vòng răng: Trong một số trường hợp, vấn đề không nằm ở bản thân cảm biến mà là do vòng răng trên bánh đà bị mẻ, gãy, hoặc biến dạng. Khi đó, cảm biến vẫn hoạt động tốt nhưng không thể đọc được tín hiệu chính xác.
7. Lỗi ECU: Mặc dù ít phổ biến hơn, nhưng đôi khi vấn đề có thể xuất phát từ chính bộ điều khiển động cơ (ECU). ECU bị lỗi có thể không xử lý đúng tín hiệu nhận được hoặc không gửi tín hiệu điều khiển phù hợp.
8. Lắp đặt sai cách: Nếu cảm biến CKP đã từng được thay thế và việc lắp đặt không được thực hiện đúng kỹ thuật, ví dụ như lắp sai vị trí, sai khoảng cách với bánh đà, hoặc siết ốc quá chặt/lỏng, nó có thể dẫn đến hỏng hóc hoặc hoạt động không chính xác.

Cách Kiểm Tra và Chẩn Đoán Cảm Biến Vị Trí Trục Khuỷu Mazda Protege

Có thể bạn quan tâm: Mazda Premacy 2003 Tốn Xăng: Nguyên Nhân, Giải Pháp Và Cách Tiết Kiệm

Việc chẩn đoán chính xác lỗi của cảm biến vị trí trục khuỷu là rất quan trọng để tránh thay nhầm bộ phận hoặc tốn kém chi phí không cần thiết. Dưới đây là các bước kiểm tra cơ bản mà bạn hoặc thợ sửa xe có thể thực hiện.

Lưu ý quan trọng: Các bước này đòi hỏi kiến thức cơ bản về cơ khí ô tô và sử dụng thiết bị chuyên dụng. Nếu bạn không tự tin, hãy đưa xe đến garage uy tín để được kiểm tra.

Bước 1: Đọc mã lỗi bằng máy chẩn đoán (OBD-II Scanner)

• Cách thực hiện: Kết nối máy chẩn đoán OBD-II với cổng chẩn đoán trên xe Mazda Protege (thường nằm dưới bảng điều khiển bên phía người lái). Bật chìa khóa điện sang vị trí ON (không cần nổ máy). Máy chẩn đoán sẽ đọc và hiển thị các mã lỗi đang được lưu trữ trong ECU.
• Mã lỗi thường gặp: Tìm kiếm các mã lỗi liên quan đến “Crankshaft Position Sensor” (Cảm biến vị trí trục khuỷu). Ví dụ: P0335, P0336, P0337, P0338, P0339…
• Ý nghĩa: Mã lỗi này cho biết có vấn đề với mạch điện của cảm biến CKP hoặc chính cảm biến đó.

Bước 2: Kiểm tra trực quan cảm biến và dây điện

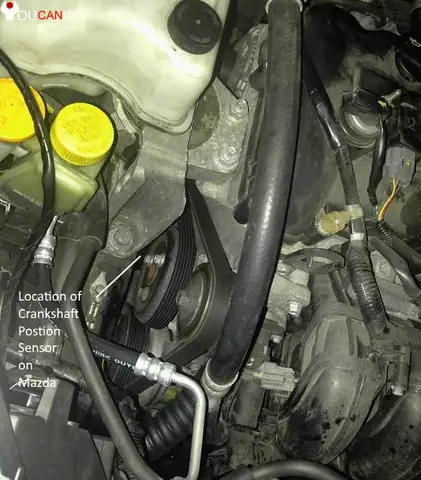

• Cách thực hiện: Xác định vị trí cảm biến vị trí trục khuỷu trên động cơ Mazda Protege. Thông thường, nó được gắn trên thân động cơ, gần bánh đà hoặc bộ ly hợp.
• Kiểm tra:
  • Cảm biến: Quan sát bề mặt cảm biến xem có bị nứt, vỡ, hoặc bị bám quá nhiều mạt kim loại, dầu mỡ hay không.
  • Dây điện: Kiểm tra toàn bộ chiều dài dây điện kết nối từ cảm biến đến giắc cắm ECU xem có dấu hiệu bị đứt, hở, mòn, hoặc bị chuột cắn.
  • Giắc cắm: Rút giắc cắm ra và kiểm tra các chân kim loại xem có bị oxy hóa, ăn mòn, biến dạng, hoặc lỏng lẻo không. Làm sạch các chân giắc nếu cần thiết.

Bước 3: Đo điện trở của cảm biến (Sử dụng đồng hồ vạn năng – Multimeter)

• Cách thực hiện: Rút giắc cắm của cảm biến CKP. Sử dụng đồng hồ vạn năng đặt ở chế độ đo điện trở (Ohm). Đo điện trở giữa các chân của cảm biến theo hướng dẫn của nhà sản xuất (thường có thông số điện trở chuẩn trong sách hướng dẫn sửa chữa của xe).
• Ý nghĩa: Nếu giá trị đo được khác xa so với thông số chuẩn (quá cao, quá thấp, hoặc thông mạch/hở mạch), có khả năng cảm biến đã bị hỏng.

Bước 4: Đo tín hiệu điện áp đầu ra của cảm biến (Sử dụng đồng hồ vạn năng hoặc Oscilloscope)

Có thể bạn quan tâm: Mazda Đã Qua Sử Dụng Gần Tôi: Hướng Dẫn Toàn Diện Để Tìm Chiếc Xe Ưng Ý

• Cách thực hiện: Kết nối lại giắc cắm cảm biến. Cài đặt đồng hồ vạn năng ở chế độ đo điện áp xoay chiều (AC Voltage) hoặc điện áp một chiều (DC Voltage) tùy loại cảm biến. Đưa đầu đo vào các chân tín hiệu tương ứng. Yêu cầu một người khác quay động cơ bằng chìa khóa điện (không cho nổ máy).
• Quan sát:
  • Cảm biến từ tính: Bạn sẽ thấy một tín hiệu điện áp xoay chiều thay đổi khi trục khuỷu quay.
  • Cảm biến hiệu ứng Hall: Bạn sẽ thấy tín hiệu điện áp dạng sóng vuông thay đổi.
• Ý nghĩa: Nếu không có tín hiệu điện áp nào xuất hiện, hoặc tín hiệu rất yếu, không ổn định khi trục khuỷu quay, cảm biến có thể bị hỏng. Oscilloscope sẽ cho phép bạn xem chi tiết dạng sóng, giúp đánh giá độ chính xác của tín hiệu tốt hơn.

Bước 5: Kiểm tra tín hiệu tại giắc cắm ECU

• Cách thực hiện: Nếu tín hiệu ra từ cảm biến bình thường nhưng xe vẫn báo lỗi, bạn cần kiểm tra tín hiệu tại giắc cắm ECU để đảm bảo không có vấn đề về dây dẫn. Việc này đòi hỏi phải xác định đúng chân tín hiệu của cảm biến CKP trên giắc ECU.
• Ý nghĩa: Giúp xác định lỗi nằm ở cảm biến, dây dẫn, hay ECU.

Khi nào cần thay thế:

Nếu sau các bước kiểm tra, bạn xác định cảm biến vị trí trục khuỷu bị hỏng (đo điện trở sai, không có tín hiệu điện áp, hoặc mã lỗi chỉ ra rõ ràng vấn đề ở cảm biến), bạn cần tiến hành thay thế.

Hướng Dẫn Thay Thế Cảm Biến Vị Trí Trục Khuỷu Mazda Protege

Việc thay thế cảm biến vị trí trục khuỷu là một công việc tương đối đơn giản đối với những người có kinh nghiệm sửa chữa ô tô cơ bản. Tuy nhiên, hãy luôn cẩn thận và tuân thủ các quy trình an toàn.

Dụng cụ cần thiết:

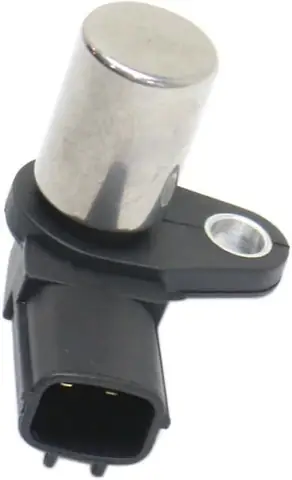

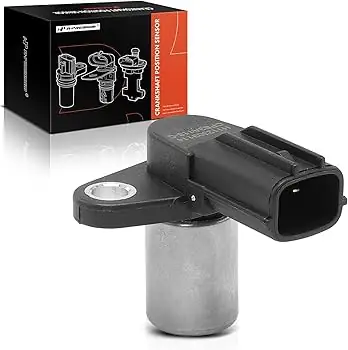

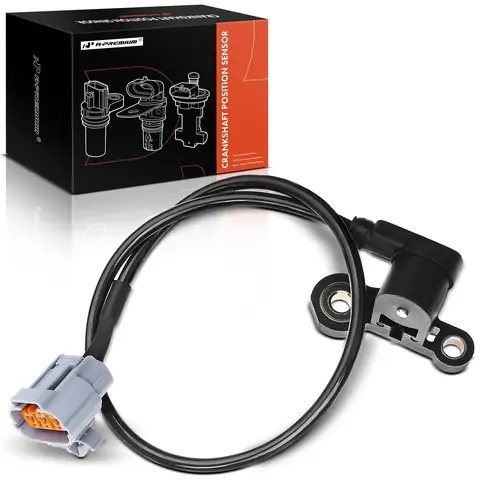

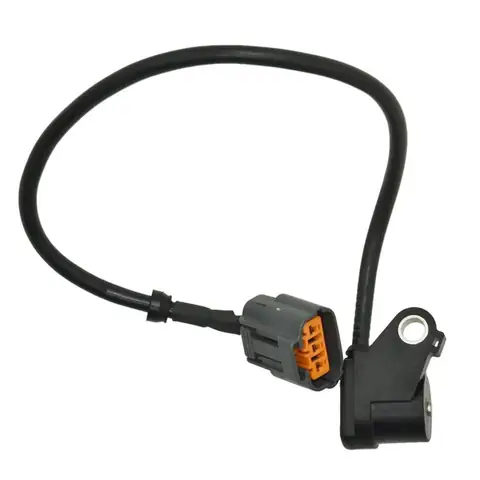

• Cảm biến vị trí trục khuỷu mới chính hãng hoặc tương đương chất lượng cao cho xe Mazda Protege của bạn.
• Bộ cờ lê, tuýp (thường là cỡ 10mm hoặc 12mm cho bu lông giữ cảm biến).
• Đồng hồ vạn năng (để kiểm tra trước khi lắp).
• Khăn sạch hoặc dung dịch vệ sinh (nếu cần làm sạch khu vực lắp đặt).
• Găng tay bảo hộ, kính an toàn.

Các bước thực hiện:

1. Ngắt kết nối ắc quy: Để đảm bảo an toàn, hãy ngắt cực âm (-) của ắc quy trước khi bắt đầu bất kỳ công việc nào trên hệ thống điện của xe. Chờ vài phút để hệ thống điện giải phóng hết năng lượng.
2. Xác định vị trí cảm biến: Tìm cảm biến vị trí trục khuỷu trên động cơ Mazda Protege. Như đã đề cập, nó thường nằm ở khu vực gần bánh đà hoặc bộ ly hợp, được gắn vào thân động cơ.
3. Tháo giắc cắm: Rút giắc cắm điện của cảm biến vị trí trục khuỷu ra. Cẩn thận để không làm gãy các lẫy giữ.
4. Tháo bu lông giữ cảm biến: Sử dụng cờ lê hoặc tuýp phù hợp để tháo bu lông (hoặc các bu lông) giữ cảm biến vào động cơ.
5. Lấy cảm biến cũ ra: Nhẹ nhàng kéo cảm biến cũ ra khỏi vị trí lắp đặt. Đôi khi cảm biến có thể hơi kẹt do dầu mỡ hoặc bụi bẩn, bạn có thể cần lắc nhẹ hoặc dùng một vật phẳng (như tuốc nơ vít) để cạy nhẹ nhàng. Lưu ý không làm hỏng ren hoặc bề mặt lắp đặt.
6. Vệ sinh khu vực lắp đặt (nếu cần): Nếu có nhiều mạt kim loại hoặc bụi bẩn bám ở lỗ lắp cảm biến, hãy lau sạch bằng khăn sạch hoặc dung dịch vệ sinh chuyên dụng để đảm bảo cảm biến mới được lắp khít.
7. Lắp cảm biến mới: Đặt cảm biến mới vào vị trí lắp đặt. Đảm bảo nó nằm đúng hướng và khít vào bề mặt.
8. Lắp lại bu lông giữ: Siết chặt bu lông giữ cảm biến. Lưu ý quan trọng: Không siết quá chặt để tránh làm hỏng ren hoặc làm nứt thân cảm biến. Hãy tham khảo sách hướng dẫn sửa chữa của xe để biết lực siết tiêu chuẩn (torque specification) nếu có thể. Thông thường, cảm biến này không cần lực siết quá lớn.
9. Kết nối lại giắc cắm: Cắm chặt giắc cắm điện vào cảm biến mới cho đến khi nghe tiếng “tách” hoặc cảm thấy nó đã khớp hoàn toàn.
10. Kết nối lại ắc quy: Nối lại cực âm (-) của ắc quy.
11. Khởi động xe và kiểm tra: Bật chìa khóa điện sang vị trí ON và khởi động động cơ. Kiểm tra xem đèn báo Check Engine đã tắt chưa và động cơ có hoạt động bình thường không. Lái thử xe để đảm bảo mọi thứ đều ổn định.

Lưu ý về cảm biến mới:

• Chất lượng: Luôn ưu tiên sử dụng cảm biến chính hãng của Mazda hoặc các thương hiệu phụ tùng uy tín có chất lượng tương đương. Cảm biến kém chất lượng có thể nhanh chóng bị hỏng lại hoặc gây ra các vấn đề khác.
• Mã lỗi: Sau khi thay cảm biến, đôi khi bạn cần xóa mã lỗi bằng máy chẩn đoán để đèn báo Check Engine tắt hoàn toàn.

Tầm Quan Trọng Của Bảo Dưỡng Định Kỳ và Tham Khảo Ý Kiến Chuyên Gia

Việc chăm sóc và bảo dưỡng định kỳ cho chiếc Mazda Protege của bạn đóng vai trò then chốt trong việc duy trì sự hoạt động ổn định của mọi hệ thống, bao gồm cả cảm biến vị trí trục khuỷu.

• Kiểm tra định kỳ: Các đợt kiểm tra định kỳ tại các garage uy tín không chỉ giúp phát hiện sớm các vấn đề tiềm ẩn mà còn đảm bảo các bộ phận được bảo dưỡng đúng cách. Thợ kỹ thuật có thể kiểm tra tình trạng của các kết nối điện, dây dẫn, và đôi khi cả tín hiệu của cảm biến như một phần của quy trình bảo dưỡng tiêu chuẩn.
• Lắng nghe tiếng động lạ và quan sát hành vi xe: Bất kỳ sự thay đổi nào trong cách hoạt động của động cơ như khó khởi động, chạy không êm, hay có đèn báo lạ sáng lên đều cần được chú ý. Đừng chủ quan bỏ qua những dấu hiệu này.
• Sử dụng nhiên liệu chất lượng tốt: Việc sử dụng nhiên liệu kém chất lượng có thể ảnh hưởng đến hiệu suất đốt cháy và tuổi thọ của các bộ phận động cơ, bao gồm cả cảm biến.
• Tìm đến chuyên gia khi cần thiết: Nếu bạn không có kinh nghiệm hoặc các công cụ cần thiết để chẩn đoán và sửa chữa, việc đưa xe đến các garage chuyên nghiệp về Mazda hoặc các thợ sửa chữa ô tô có kinh nghiệm là lựa chọn tốt nhất. Họ có kiến thức chuyên sâu, thiết bị hiện đại và kinh nghiệm để xử lý các vấn đề phức tạp một cách hiệu quả và chính xác, đảm bảo xe của bạn được khắc phục đúng bệnh, tránh lãng phí và đảm bảo an toàn khi vận hành.

Việc chú trọng đến cảm biến vị trí trục khuỷu và các bộ phận liên quan không chỉ giúp xe Mazda Protege của bạn hoạt động trơn tru mà còn góp phần đảm bảo an toàn cho bạn trên mọi hành trình.

Cập Nhật Lúc Tháng 4 26, 2026 by Huỳnh Thanh Vi
