Hướng Dẫn Chi Tiết Sơ Đồ Dây Đai Thời Gian (timing Belt Diagram) Xe Mazda Bongo

Việc hiểu rõ về sơ đồ dây đai thời gian (timing belt diagram) trên xe Mazda Bongo là vô cùng quan trọng đối với bất kỳ chủ xe hoặc kỹ thuật viên nào muốn bảo trì, sửa chữa hoặc đơn giản là nắm vững cấu tạo của chiếc xe mình đang sở hữu. Dây đai thời gian đóng vai trò then chốt trong việc đồng bộ hóa hoạt động giữa trục khuỷu và trục cam, đảm bảo các van nạp, xả mở và đóng đúng thời điểm với chuyển động của piston. Nếu dây đai này gặp vấn đề, hậu quả có thể rất nghiêm trọng, gây hư hại nặng cho động cơ. Bài viết này sẽ đi sâu vào phân tích sơ đồ dây đai thời gian của Mazda Bongo, cung cấp thông tin chi tiết để bạn đọc có thể hình dung rõ ràng nhất.

Tóm tắt quy trình thay thế và kiểm tra dây đai thời gian trên Mazda Bongo

Để đảm bảo an toàn và hiệu quả hoạt động của động cơ, việc thay thế và kiểm tra định kỳ dây đai thời gian trên xe Mazda Bongo là không thể thiếu. Quy trình này đòi hỏi sự tỉ mỉ và hiểu biết kỹ thuật.

Có thể bạn quan tâm: Mazda Bongo: Petrol Hay Diesel – Lựa Chọn Nào Phù Hợp Với Bạn?

1. Chuẩn bị: Thu thập đầy đủ dụng cụ cần thiết, bao gồm cờ lê, tua vít, dụng cụ tháo puli, con đội, và quan trọng nhất là sơ đồ dây đai thời gian (timing belt diagram) phù hợp với đời xe Mazda Bongo của bạn.
2. Tháo các bộ phận liên quan: Ngắt kết nối ắc quy, sau đó tháo các bộ phận cản trở việc tiếp cận dây đai thời gian như nắp động cơ, quạt làm mát, bộ phận dẫn động phụ (nếu có), và các nắp che dây đai.
3. Xác định điểm đánh dấu thời gian: Đây là bước cực kỳ quan trọng. Dựa vào sơ đồ dây đai thời gian, xác định các điểm đánh dấu trên puli trục khuỷu, puli trục cam, và có thể cả bơm nước hoặc bơm dầu (tùy thuộc vào cấu tạo động cơ).
4. Giải phóng độ căng dây đai: Sử dụng dụng cụ chuyên dụng để nới lỏng hoặc tháo bộ phận căng dây đai (timing belt tensioner).
5. Tháo dây đai cũ: Cẩn thận tháo dây đai cũ ra khỏi hệ thống. Quan sát kỹ tình trạng của dây đai cũ để nhận biết các dấu hiệu hư hỏng (nứt, mòn, rách, chảy dầu).
6. Kiểm tra các bộ phận liên quan: Trước khi lắp dây đai mới, hãy kiểm tra kỹ tình trạng của các bộ phận khác như bộ căng dây đai, con lăn dẫn hướng, bơm nước, và các phớt làm kín. Thay thế ngay nếu có dấu hiệu hư hỏng.
7. Lắp dây đai mới: Đặt dây đai mới vào đúng vị trí, đảm bảo các điểm đánh dấu thời gian trên dây đai trùng khớp với các điểm đánh dấu trên puli.
8. Căng dây đai: Lắp lại bộ phận căng dây đai và điều chỉnh độ căng phù hợp theo thông số kỹ thuật. Độ căng quá lỏng hoặc quá chặt đều có thể gây ra vấn đề.
9. Kiểm tra lại: Quay thử trục khuỷu bằng tay vài vòng để đảm bảo các điểm đánh dấu vẫn thẳng hàng và không có tiếng động lạ.
10. Lắp lại các bộ phận đã tháo: Lắp lại các nắp che dây đai, bộ phận dẫn động phụ, quạt làm mát, và các bộ phận khác theo trình tự ngược lại.
11. Kết nối ắc quy và khởi động động cơ: Khởi động động cơ và lắng nghe tiếng máy. Nếu mọi thứ hoạt động bình thường, quá trình đã hoàn tất.

Sơ Đồ Dây Đai Thời Gian (Timing Belt Diagram) Xe Mazda Bongo: Hiểu Rõ Cấu Tạo và Vai Trò

Xe Mazda Bongo, với lịch sử phát triển đa dạng về động cơ, có thể có những biến thể nhỏ trong sơ đồ dây đai thời gian giữa các đời xe và loại động cơ khác nhau. Tuy nhiên, nguyên lý hoạt động cơ bản và các thành phần chính thường giữ nguyên.

Các Thành Phần Chính Trong Sơ Đồ Dây Đai Thời Gian:

Có thể bạn quan tâm: Sơ Đồ Hệ Thống Làm Mát Mazda Bongo: Hướng Dẫn Chi Tiết Cho Người Dùng

1. Trục Khuỷu (Crankshaft): Bộ phận này nhận lực đẩy từ piston và biến đổi thành chuyển động quay. Puli trục khuỷu là nơi dây đai thời gian nhận lực truyền động đầu tiên.
2. Puli Trục Khuỷu (Crankshaft Pulley): Gắn vào đầu trục khuỷu, có nhiệm vụ truyền lực quay đến dây đai thời gian. Thường có các dấu hiệu đánh dấu thời gian để căn chỉnh.
3. Trục Cam (Camshaft): Điều khiển hoạt động đóng mở của các van nạp và van xả trong xi-lanh. Puli trục cam kết nối với dây đai thời gian để đồng bộ hóa chuyển động với trục khuỷu.
4. Puli Trục Cam (Camshaft Pulley): Gắn vào đầu trục cam, có các răng khớp với dây đai thời gian và cũng thường có dấu hiệu đánh dấu thời gian.
5. Dây Đai Thời Gian (Timing Belt): Là một sợi dây cao su có răng cưa, được thiết kế để truyền động một cách chính xác và không trượt. Các răng trên dây đai khớp với các rãnh trên puli trục khuỷu và trục cam.
6. Bộ Căng Dây Đai (Timing Belt Tensioner): Thiết bị này giúp duy trì độ căng phù hợp cho dây đai thời gian. Độ căng này rất quan trọng, nếu quá lỏng dây có thể bị trượt, gây sai thời điểm hoạt động của van; nếu quá chặt sẽ làm tăng ma sát và nhanh chóng làm mòn dây đai và các ổ bi. Bộ căng có thể là loại thủy lực hoặc lò xo.
7. Con Lăn Dẫn Hướng (Idler Pulley): Một hoặc nhiều con lăn không được kết nối trực tiếp với trục cam hoặc trục khuỷu, chúng chỉ có nhiệm vụ dẫn hướng dây đai và hỗ trợ duy trì độ căng.
8. Bơm Nước (Water Pump): Trên nhiều mẫu xe, trục của bơm nước được dẫn động bởi chính dây đai thời gian. Do đó, khi thay dây đai thời gian, việc thay luôn bơm nước là một khuyến cáo phổ biến để tránh phải tháo lại toàn bộ công đoạn khi bơm nước bị hỏng sau này.
9. Bơm Dầu (Oil Pump): Một số động cơ cũng có thể sử dụng dây đai thời gian để dẫn động bơm dầu.

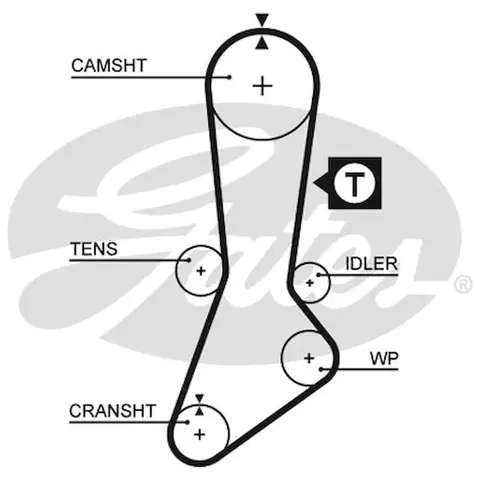

Minh họa Cấu tạo Sơ Đồ (Dựa trên nguyên lý chung):

Mặc dù không có hình ảnh sơ đồ cụ thể cho mọi phiên bản Mazda Bongo ở đây, nhưng hãy hình dung theo trình tự sau:

• Bắt đầu từ Puli Trục Khuỷu: Dây đai thời gian quấn quanh puli trục khuỷu.
• Đi qua các Bộ phận Hỗ trợ: Dây đai đi qua các con lăn dẫn hướng và có thể quấn quanh trục bơm nước.
• Đến Puli Trục Cam: Dây đai quấn quanh puli trục cam (hoặc nhiều puli nếu động cơ có nhiều trục cam).
• Qua Bộ Căng Dây Đai: Cuối cùng, dây đai được xiết chặt bởi bộ căng dây đai.

Điểm đánh dấu thời gian (Timing Marks) là những ký hiệu nhỏ được khắc trên bề mặt của các puli và trên một số bộ phận cố định của động cơ. Khi lắp dây đai, các điểm này BẮT BUỘC phải thẳng hàng với nhau để đảm bảo thời điểm đánh lửa và hoạt động của van là chính xác. Nếu các điểm đánh dấu sai lệch dù chỉ một chút, động cơ có thể hoạt động không ổn định, kém công suất, hoặc thậm chí gây va chạm giữa piston và van.

Có thể bạn quan tâm: Mazda Bongo 2.0 Petrol Cambelt: Hướng Dẫn Chi Tiết & Lời Khuyên Từ Chuyên Gia

Tầm Quan Trọng Của Việc Thay Thế Dây Đai Thời Gian Định Kỳ

Dây đai thời gian là một bộ phận hao mòn và có tuổi thọ giới hạn. Theo khuyến cáo của nhà sản xuất, việc thay thế dây đai thời gian trên xe Mazda Bongo thường được thực hiện sau mỗi 100.000 km đến 150.000 km, hoặc sau một khoảng thời gian nhất định (ví dụ: 5-7 năm), tùy thuộc vào điều kiện nào đến trước. Lý do cho khuyến cáo này là vì:

• Độ bền vật liệu: Cao su tổng hợp của dây đai có thể bị lão hóa theo thời gian do tiếp xúc với nhiệt độ cao, dầu mỡ, và các yếu tố môi trường khác. Điều này làm giảm tính đàn hồi và độ bền của dây đai.
• Nguy cơ đứt dây: Khi dây đai bị mòn, nứt hoặc quá cũ, nguy cơ bị đứt đột ngột là rất cao.
• Hậu quả nghiêm trọng khi đứt dây:
  • Động cơ Hỗn hợp (Interference Engine): Trên phần lớn các động cơ hiện đại, bao gồm nhiều phiên bản của Mazda Bongo, nếu dây đai thời gian bị đứt, trục cam sẽ dừng quay, làm cho các van nạp và xả đóng lại ở vị trí sai. Khi đó, piston đang di chuyển có thể va chạm trực tiếp với van, gây hư hại nghiêm trọng cho cả piston, van, xi-lanh, và đầu xi-lanh. Việc sửa chữa trong trường hợp này có thể tốn kém ngang ngửa việc mua một động cơ mới hoặc thay thế toàn bộ động cơ.
  • Động cơ Không Hỗn hợp (Non-Interference Engine): Mặc dù ít phổ biến hơn, một số động cơ được thiết kế để piston và van không bao giờ va chạm với nhau ngay cả khi dây đai thời gian bị đứt. Tuy nhiên, việc đứt dây vẫn sẽ làm động cơ ngừng hoạt động hoàn toàn.

Các Dấu Hiệu Cho Thấy Cần Kiểm Tra hoặc Thay Dây Đai Thời Gian:

Có thể bạn quan tâm: Mazda Body Shop Near Me: Tìm Kiếm Địa Chỉ Sửa Chữa Thân Xe Uy Tín

• Tiếng rít hoặc tiếng lạch cạch bất thường từ khoang động cơ: Đặc biệt khi khởi động hoặc khi xe chạy ở vòng tua thấp.
• Động cơ hoạt động không êm ái, rung giật: Giảm công suất, khó khởi động, hoặc chết máy đột ngột.
• Đèn báo Check Engine sáng: Một số hệ thống quản lý động cơ có thể phát hiện ra sự sai lệch về thời gian hoạt động của van và báo lỗi.
• Quan sát trực quan: Nếu có thể tiếp cận nắp che dây đai, hãy kiểm tra xem dây đai có bị nứt, mòn, phồng rộp, hoặc có dấu hiệu chảy dầu hay không.

Lời Khuyên Từ thienminh-autosafety.com

Bảo dưỡng định kỳ là yếu tố then chốt để đảm bảo tuổi thọ và hiệu suất hoạt động của xe Mazda Bongo. Việc thay thế dây đai thời gian đúng hạn, cùng với việc kiểm tra và thay thế các bộ phận liên quan như bơm nước và bộ căng dây đai, sẽ giúp bạn tránh được những hư hỏng nặng nề và chi phí sửa chữa tốn kém trong tương lai.

Khi thực hiện công việc này, việc tìm kiếm một sơ đồ dây đai thời gian Mazda Bongo chính xác cho đời xe và loại động cơ của bạn là cực kỳ quan trọng. Bạn có thể tìm thấy sơ đồ này trong sách hướng dẫn sử dụng của xe, trên các diễn đàn về xe Mazda Bongo, hoặc thông qua các dịch vụ sửa chữa chuyên nghiệp.

Nếu bạn không tự tin hoặc không có đủ dụng cụ chuyên dụng, hãy đưa xe đến các gara uy tín. Đội ngũ kỹ thuật viên tại thienminh-autosafety.com luôn sẵn sàng hỗ trợ bạn trong việc kiểm tra, bảo dưỡng và thay thế dây đai thời gian, đảm bảo xe của bạn hoạt động an toàn và bền bỉ trên mọi nẻo đường. Việc đầu tư vào bảo dưỡng định kỳ hôm nay sẽ giúp bạn tiết kiệm rất nhiều chi phí và rủi ro trong tương lai.
