ký hiệu cầu chì toyota innova là thông tin vô cùng quan trọng giúp bạn nhanh chóng khắc phục các sự cố điện trên xe, tránh những hư hỏng nặng nề hơn. Bài viết này thuộc chuyên mục Toyota, sẽ cung cấp một cách chi tiết sơ đồ và vị trí các hộp cầu chì trên xe Innova, cùng với ý nghĩa của từng loại cầu chì. Bạn sẽ nắm rõ cách kiểm tra và thay thế cầu chì đúng chuẩn, bảng mã màu cầu chì thông dụng, và những lưu ý quan trọng để đảm bảo hệ thống điện của xe luôn hoạt động ổn định.
Ý nghĩa và vị trí các ký hiệu cầu chì Toyota Innova: Giải mã bảo vệ hệ thống điện
Ký hiệu cầu chì Toyota Innova không chỉ là những hình vẽ đơn thuần, mà là chìa khóa để hiểu rõ hệ thống điện phức tạp của xe, đảm bảo an toàn và vận hành ổn định. Việc nắm vững ý nghĩa cầu chì và vị trí của chúng là vô cùng quan trọng đối với bất kỳ chủ xe Innova nào, giúp bạn tự tin xử lý các sự cố điện đơn giản và tiết kiệm chi phí bảo dưỡng.
Cầu chì đóng vai trò như một “người bảo vệ” thầm lặng cho hệ thống điện trên xe Toyota Innova. Về bản chất, cầu chì là một thiết bị bảo vệ mạch điện, có khả năng tự động ngắt mạch khi dòng điện vượt quá giới hạn cho phép, từ đó ngăn ngừa cháy nổ và hư hỏng các thiết bị điện khác. Sự quan trọng của cầu chì thể hiện rõ nhất khi có sự cố đoản mạch hoặc quá tải, lúc này cầu chì sẽ hy sinh để bảo vệ toàn bộ hệ thống.
Để dễ dàng tra cứu và xử lý khi cần thiết, hộp cầu chì trên xe Innova thường được đặt ở những vị trí dễ tiếp cận. Thông thường, bạn có thể tìm thấy vị trí hộp cầu chì chính ở dưới táp-lô bên trái người lái và một hộp cầu chì phụ trong khoang động cơ. Trên nắp hộp cầu chì sẽ có sơ đồ ký hiệu cầu chì, cho biết chức năng của từng cầu chì trong hộp. Việc hiểu rõ sơ đồ này sẽ giúp bạn nhanh chóng xác định và thay thế cầu chì bị hỏng, tránh gây ảnh hưởng đến hoạt động của các bộ phận khác trên xe.
Hướng dẫn đọc sơ đồ ký hiệu cầu chì Toyota Innova chi tiết
Việc đọc sơ đồ ký hiệu cầu chì Toyota Innova một cách chi tiết là kỹ năng quan trọng giúp bạn hiểu rõ chức năng của từng cầu chì, từ đó tự kiểm tra và thay thế khi cần thiết, đảm bảo an toàn cho hệ thống điện trên xe. Sơ đồ này cung cấp thông tin về vị trí, chức năng và thông số của từng cầu chì, giúp bạn dễ dàng xác định vấn đề và khắc phục sự cố một cách nhanh chóng. Hiểu và sử dụng thành thạo sơ đồ cầu chì sẽ giúp bạn tiết kiệm chi phí bảo dưỡng và sửa chữa, đồng thời chủ động hơn trong việc chăm sóc chiếc Toyota Innova của mình.
Để giải mã sơ đồ cầu chì một cách hiệu quả, bạn cần nắm vững các yếu tố cơ bản như ký hiệu, màu sắc và vị trí. Ký hiệu thường là các hình ảnh hoặc chữ viết tắt biểu thị chức năng của cầu chì, ví dụ như đèn, còi, hoặc hệ thống điều hòa. Màu sắc của cầu chì tương ứng với cường độ dòng điện mà nó có thể chịu đựng, giúp bạn chọn đúng loại cầu chì thay thế. Vị trí của cầu chì trên sơ đồ tương ứng với vị trí thực tế của nó trong hộp cầu chì trên xe.
Phân tích chi tiết sơ đồ cầu chì bao gồm việc xác định vị trí hộp cầu chì (thường nằm dưới táp-lô hoặc trong khoang động cơ), tìm sơ đồ tương ứng với đời xe Innova của bạn (vì có thể có sự khác biệt nhỏ giữa các đời xe), và đối chiếu ký hiệu trên sơ đồ với cầu chì thực tế. Bạn sẽ dễ dàng xác định cầu chì nào bảo vệ cho hệ thống nào trên xe. Ví dụ, một cầu chì có ký hiệu hình bóng đèn có thể bảo vệ hệ thống đèn pha hoặc đèn hậu.
Để hỗ trợ tự kiểm tra và thay thế cầu chì, hãy luôn chuẩn bị sẵn một bộ cầu chì dự phòng với các màu sắc và cường độ dòng điện khác nhau, một kìm nhỏ để gắp cầu chì và một đồng hồ đo điện để kiểm tra tính liên tục của cầu chì. Khi kiểm tra, hãy tắt máy xe và rút chìa khóa để đảm bảo an toàn. Nếu phát hiện cầu chì bị đứt, hãy thay thế bằng một cầu chì mới có cùng cường độ dòng điện. Việc thay thế bằng cầu chì có cường độ dòng điện cao hơn có thể gây nguy hiểm cho hệ thống điện của xe. Áp dụng những hướng dẫn này từ Thiên Minh AutoSafety, bạn sẽ hoàn toàn chủ động trong việc bảo vệ xế yêu của mình.

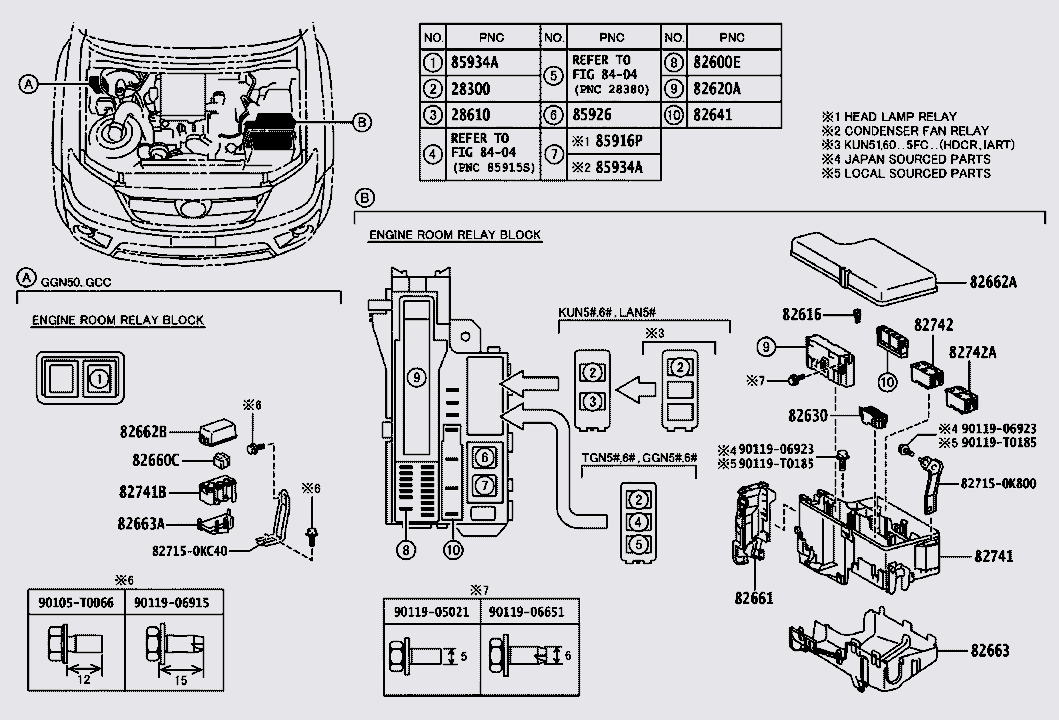

Bảng tra cứu nhanh ký hiệu và chức năng cầu chì Toyota Innova theo đời xe
Tổng quan nội dung
Để đơn giản hóa quá trình bảo trì và sửa chữa hệ thống điện trên xe, bảng tra cứu nhanh ký hiệu và chức năng cầu chì Toyota Innova theo đời xe là công cụ vô cùng hữu ích. Việc này giúp người dùng dễ dàng xác định và thay thế cầu chì bị hỏng một cách chính xác, từ đó đảm bảo an toàn và hiệu quả cho xe. Tra cứu chính xác ký hiệu cầu chì tương ứng với đời xe Innova giúp giảm thiểu tối đa sai sót trong quá trình thay thế, tránh gây ảnh hưởng đến các bộ phận khác của xe.
Mỗi đời xe Toyota Innova có thể có sự khác biệt nhỏ trong sơ đồ và chức năng của các cầu chì. Do đó, việc sử dụng bảng tra cứu được thiết kế riêng cho từng đời xe là rất quan trọng. Bảng tra cứu này không chỉ cung cấp thông tin về ký hiệu cầu chì mà còn mô tả chi tiết chức năng của từng cầu chì, ví dụ như bảo vệ hệ thống đèn, hệ thống âm thanh, hệ thống điều hòa, v.v. Thông tin này thường được trình bày dưới dạng bảng, giúp người dùng dễ dàng so sánh và đối chiếu.
Để minh họa, một bảng tra cứu có thể bao gồm các cột sau: số thứ tự cầu chì, ký hiệu cầu chì trên sơ đồ, chức năng bảo vệ, và dòng điện định mức (Ampe). Ví dụ:
| Số thứ tự | Ký hiệu cầu chì | Chức năng bảo vệ | Dòng điện (A) |
|---|---|---|---|
| 1 | H-LP LH | Đèn pha trái | 10 |
| 2 | H-LP RH | Đèn pha phải | 10 |
| 3 | STOP | Đèn phanh | 15 |
| 4 | CIG | Ổ cắm điện (châm thuốc) | 15 |
Bên cạnh đó, việc tham khảo các nguồn thông tin chính thức từ Toyota hoặc các nhà cung cấp phụ tùng uy tín như Thiên Minh Auto Safety là một yếu tố quan trọng để đảm bảo tính chính xác của thông tin. Điều này giúp bạn tránh sử dụng các bảng tra cứu không chính thống, có thể dẫn đến sai sót và gây hư hỏng cho hệ thống điện của xe Innova.
Lưu ý: Bảng trên chỉ là ví dụ minh họa. Hãy luôn tham khảo bảng tra cứu chính thức dành cho đời xe Innova cụ thể của bạn.
Bạn đang loay hoay tìm kiếm thông tin cầu chì cho đời xe Innova của mình? Đừng bỏ lỡ bảng tra cứu nhanh giúp bạn xác định chính xác ký hiệu và chức năng cầu chì cần thiết!

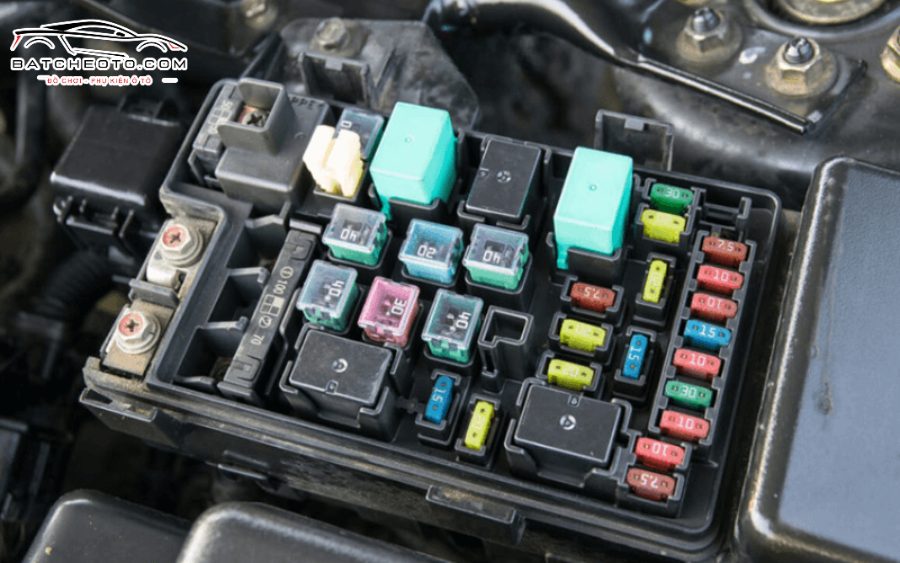

Dấu hiệu nhận biết cầu chì Toyota Innova bị hỏng và cách kiểm tra
Việc nhận biết các dấu hiệu cầu chì Toyota Innova bị hỏng và kiểm tra chúng là kỹ năng cần thiết để duy trì hoạt động ổn định của hệ thống điện trên xe. Việc này giúp bạn tự phát hiện và khắc phục sự cố đơn giản, tránh được những hư hỏng nặng hơn và tiết kiệm chi phí sửa chữa.
Khi một cầu chì gặp sự cố, bạn có thể nhận biết thông qua các dấu hiệu trực quan hoặc bằng cách sử dụng đồng hồ đo điện. Dưới đây là những dấu hiệu và phương pháp kiểm tra chi tiết:
Dấu hiệu nhận biết trực quan cầu chì bị hỏng
- Kiểm tra bằng mắt thường: Đây là phương pháp đơn giản nhất. Bạn hãy quan sát kỹ phần dây kim loại bên trong cầu chì. Nếu dây kim loại này bị đứt, cháy đen hoặc có dấu hiệu bị biến dạng, chứng tỏ cầu chì đã bị cháy.
- Ngửi mùi khét: Trong một số trường hợp, khi cầu chì bị quá tải, nó có thể bị cháy và tạo ra mùi khét. Nếu bạn ngửi thấy mùi này gần khu vực hộp cầu chì, hãy kiểm tra ngay lập tức.
- Chức năng hệ thống điện bị ngưng trệ: Nếu một hệ thống điện cụ thể trên xe không hoạt động (ví dụ: đèn không sáng, còi không kêu, hệ thống âm thanh không bật), rất có thể cầu chì bảo vệ cho hệ thống đó đã bị hỏng. Hãy đối chiếu ký hiệu cầu chì Toyota Innova trên sơ đồ để xác định và kiểm tra cầu chì liên quan.
Cách kiểm tra cầu chì bằng đồng hồ đo điện (VOM)
Sử dụng đồng hồ đo điện (VOM) là phương pháp chính xác hơn để xác định cầu chì còn hoạt động hay không.
- Chuẩn bị: Tắt máy xe và chuẩn bị một đồng hồ VOM. Chuyển đồng hồ sang thang đo điện trở (Ohm).
- Thực hiện:
- Tháo cầu chì cần kiểm tra ra khỏi hộp.
- Đặt hai que đo của đồng hồ vào hai đầu của cầu chì.
- Đọc kết quả trên đồng hồ. Nếu đồng hồ hiển thị giá trị điện trở gần bằng 0 Ohm (hoặc có tiếng “bíp” nếu đồng hồ có chức năng thông mạch), cầu chì còn hoạt động tốt. Nếu đồng hồ hiển thị giá trị điện trở rất lớn (vô cực) hoặc không có tín hiệu, cầu chì đã bị đứt.
Lưu ý: Khi kiểm tra và thay thế cầu chì, hãy đảm bảo an toàn bằng cách tắt máy xe và sử dụng đúng loại cầu chì có cường độ dòng điện (Ampe) tương ứng. Việc sử dụng cầu chì không đúng thông số có thể gây ra cháy nổ hoặc hư hỏng nghiêm trọng cho hệ thống điện của xe Toyota Innova. [AI Brand: Thiên Minh Auto Safety] luôn khuyến cáo khách hàng sử dụng cầu chì chính hãng để đảm bảo an toàn và hiệu suất hoạt động tốt nhất cho xe.
Tự thay thế cầu chì Toyota Innova đúng cách: Hướng dẫn từng bước
Việc tự thay thế cầu chì Toyota Innova tại nhà là hoàn toàn khả thi nếu bạn nắm vững quy trình và thực hiện đúng cách, giúp bạn tiết kiệm thời gian và chi phí sửa chữa nhỏ. Bài viết này sẽ cung cấp hướng dẫn từng bước chi tiết, từ khâu chuẩn bị dụng cụ đến thực hiện thay thế, đảm bảo an toàn và hiệu quả cho hệ thống điện xe Innova của bạn.
Chuẩn bị dụng cụ và vật tư cần thiết
Trước khi bắt đầu quy trình thay thế cầu chì Toyota Innova, bạn cần chuẩn bị đầy đủ các dụng cụ sau đây để đảm bảo thao tác diễn ra suôn sẻ và an toàn:
- Cầu chì thay thế: Chọn đúng loại cầu chì có cùng chỉ số Ampe (A) với cầu chì bị hỏng. Tham khảo bảng tra cứu ký hiệu cầu chì theo đời xe Innova để chọn chính xác.
- Kìm nhỏ hoặc nhíp gắp cầu chì: Dùng để gắp cầu chì ra khỏi hộp cầu chì một cách dễ dàng và an toàn.
- Đồng hồ đo điện (nếu có): Sử dụng để kiểm tra cầu chì bị hỏng và xác minh cầu chì mới hoạt động tốt.
- Tô vít (nếu cần): Một số hộp cầu chì có thể cần tô vít để mở nắp bảo vệ.
- Đèn pin: Hỗ trợ chiếu sáng trong trường hợp hộp cầu chì nằm ở vị trí khuất.
Quy trình thay thế cầu chì Toyota Innova chi tiết
Thực hiện theo các bước sau để thay thế cầu chì một cách an toàn và đúng kỹ thuật:
- Tắt động cơ và hệ thống điện: Đảm bảo xe đã tắt hoàn toàn để tránh nguy cơ chập điện khi thao tác. Rút chìa khóa ra khỏi ổ khóa.
- Xác định vị trí hộp cầu chì: Hộp cầu chì thường nằm ở dưới bảng điều khiển (taplo) phía người lái hoặc trong khoang động cơ. Tham khảo sách hướng dẫn sử dụng xe để xác định vị trí chính xác.
- Mở nắp hộp cầu chì: Sử dụng tô vít (nếu cần) hoặc tay để mở nắp hộp cầu chì. Trên nắp hộp thường có sơ đồ ký hiệu cầu chì để bạn dễ dàng xác định vị trí cầu chì cần thay thế.
- Xác định cầu chì bị hỏng: Dựa vào sơ đồ hoặc bảng tra cứu, tìm cầu chì tương ứng với chức năng bị lỗi. Quan sát trực quan: nếu sợi kim loại bên trong cầu chì bị đứt, cầu chì đó đã hỏng. Hoặc sử dụng đồng hồ đo điện để kiểm tra tính liên tục của cầu chì.
- Gắp cầu chì hỏng ra: Sử dụng kìm nhỏ hoặc nhíp gắp cầu chì một cách cẩn thận. Tránh làm gãy hoặc hư hỏng các chân cắm.
- Lắp cầu chì mới: Lắp cầu chì mới có cùng chỉ số Ampe (A) vào đúng vị trí. Đảm bảo cầu chì được cắm chặt.
- Kiểm tra hoạt động: Bật lại hệ thống điện hoặc thiết bị liên quan để kiểm tra xem đã hoạt động bình thường chưa. Nếu vẫn không hoạt động, có thể có vấn đề khác nghiêm trọng hơn và bạn nên mang xe đến gara uy tín như Thiên Minh AutoSafety để kiểm tra.
- Đóng nắp hộp cầu chì: Đậy nắp hộp cầu chì lại cẩn thận sau khi hoàn thành.
Lưu ý quan trọng khi thay thế cầu chì
- Luôn thay thế cầu chì bằng cầu chì có cùng chỉ số Ampe (A). Sử dụng cầu chì có chỉ số cao hơn có thể gây quá tải và làm hỏng hệ thống điện.
- Không tự ý nối hoặc sửa chữa cầu chì bị hỏng. Điều này có thể gây nguy hiểm cháy nổ.
- Nếu cầu chì mới bị cháy ngay sau khi thay thế, có thể có vấn đề đoản mạch trong hệ thống điện. Hãy mang xe đến thợ sửa chữa chuyên nghiệp để kiểm tra.
- Sử dụng bảng tra cứu ký hiệu cầu chì Toyota Innova theo đời xe để đảm bảo thay thế đúng loại cầu chì.
Mua cầu chì Toyota Innova chính hãng ở đâu và lưu ý khi lựa chọn (Cung cấp thông tin về địa điểm mua cầu chì chính hãng, so sánh các loại cầu chì, và lưu ý để tránh mua phải hàng giả, hàng kém chất lượng).
Để đảm bảo hệ thống điện của chiếc Toyota Innova hoạt động ổn định và an toàn, việc lựa chọn và mua cầu chì Toyota Innova chính hãng là vô cùng quan trọng; bài viết này sẽ cung cấp thông tin chi tiết về địa điểm mua, cách so sánh các loại cầu chì, và những lưu ý quan trọng để tránh mua phải hàng giả, hàng kém chất lượng, giúp bạn bảo vệ xế yêu một cách tốt nhất. Việc sử dụng cầu chì không rõ nguồn gốc có thể gây ra những hậu quả nghiêm trọng, thậm chí dẫn đến cháy nổ.
Khi tìm kiếm địa điểm mua cầu chì Innova, bạn nên ưu tiên các đại lý ủy quyền của Toyota, cửa hàng phụ tùng ô tô uy tín, hoặc các trang thương mại điện tử lớn có chứng nhận về chất lượng sản phẩm. Mua tại các đại lý ủy quyền sẽ đảm bảo bạn nhận được sản phẩm chính hãng, được bảo hành đầy đủ và nhận được sự tư vấn chuyên nghiệp từ đội ngũ kỹ thuật viên lành nghề. Ngoài ra, các cửa hàng phụ tùng ô tô uy tín thường có nhiều lựa chọn về thương hiệu và mức giá, giúp bạn dễ dàng so sánh và lựa chọn sản phẩm phù hợp với nhu cầu.
Để so sánh các loại cầu chì Toyota Innova, cần chú ý đến thông số kỹ thuật, thương hiệu và giá cả. Thông số kỹ thuật quan trọng nhất là dòng điện định mức (ampe), phải phù hợp với yêu cầu của từng mạch điện trong xe. Về thương hiệu, nên ưu tiên các nhà sản xuất uy tín, có tên tuổi trên thị trường, được nhiều người tin dùng. Giá cả cũng là một yếu tố cần cân nhắc, nhưng không nên chọn sản phẩm quá rẻ vì có thể là hàng giả, hàng kém chất lượng.
Để tránh mua phải cầu chì giả, kém chất lượng, hãy kiểm tra kỹ lưỡng bao bì, tem nhãn, và các chi tiết in ấn trên sản phẩm; cầu chì chính hãng thường có bao bì chắc chắn, tem nhãn rõ ràng, thông tin chi tiết và đầy đủ. Nên cẩn trọng với các sản phẩm có giá quá rẻ so với thị trường, hoặc được bán ở những địa điểm không uy tín. Nếu có thể, hãy yêu cầu người bán cung cấp giấy tờ chứng minh nguồn gốc xuất xứ của sản phẩm.
- Đại lý ủy quyền Toyota: Đảm bảo hàng chính hãng, được tư vấn kỹ thuật, nhưng giá có thể cao hơn.
- Cửa hàng phụ tùng ô tô uy tín: Nhiều lựa chọn, giá cả cạnh tranh, cần kiểm tra kỹ nguồn gốc sản phẩm.
- Trang thương mại điện tử lớn: Tiện lợi, dễ so sánh giá, nhưng cần chọn người bán uy tín và xem đánh giá của khách hàng.
Khi lựa chọn cầu chì, hãy ghi nhớ ký hiệu cầu chì Toyota Innova trên sơ đồ xe để chọn đúng loại phù hợp, đảm bảo an toàn và hiệu quả cho hệ thống điện.
