Hướng Dẫn Chi Tiết Về Koblingsskjema Tilhengerkontakt Toyota: Cách Kết Nối, Lắp Đặt Và Sửa Chữa Hệ Thống Gắn Móc Rơ Mooc

Giới thiệu chung

Trong thế giới ô tô, việc gắn móc rơ moóc (tow bar) hay phụ kiện kéo kéo (trailer) là một nhu cầu thiết yếu đối với nhiều người dùng, đặc biệt là những ai thường xuyên vận chuyển hàng hoá, xe cộ, hoặc thậm chí là tham gia các hoạt động giải trí như cắm trại, câu cá. Đối với các dòng xe Toyota – một trong những thương hiệu uy tín và phổ biến nhất trên thế giới – việc lắp đặt và kết nối hệ thống móc rơ mooc không chỉ đòi hỏi sự chính xác mà còn phải tuân thủ các tiêu chuẩn điện tử và an toàn.

Trong bài viết này, chúng tôi sẽ cung cấp koblingsskjema tilhengerkontakt Toyota – tức là sơ đồ đấu dây (wiring diagram) cho hệ thống kết nối móc rơ mooc trên các mẫu xe Toyota. Bạn sẽ được hướng dẫn chi tiết từng bước lắp đặt, giải thích chức năng của từng dây, cách kiểm tra và xử lý các sự cố thường gặp. Bài viết được biên soạn dựa trên tài liệu kỹ thuật chính thức của Toyota, kinh nghiệm thực tế của các kỹ thuật viên và phản hồi từ cộng đồng người dùng.

Lưu ý: Trước khi bắt đầu, hãy chắc chắn rằng bạn đã tắt nguồn điện, tháo bình ắc quy và có đầy đủ dụng cụ an toàn (găng tay cách điện, kính bảo hộ). Nếu không tự tin, nên nhờ thợ chuyên nghiệp thực hiện.

1. Tổng quan về hệ thống tilhengerkontakt (cổng kết nối móc rơ mooc) trên xe Toyota

1.1. Định nghĩa và chức năng

• Tilhengerkontakt (tiếng Na Uy) hay còn gọi là trailer connector trong tiếng Anh, là bộ cổng điện dùng để truyền tín hiệu và nguồn điện từ xe chủ (vehicle) sang rơ mooc hoặc trailer.
• Hệ thống này thường bao gồm 8 hoặc 13 chân (tùy vào tiêu chuẩn châu Âu/EU hoặc Bắc Mỹ). Các chân phổ biến:
• Ground (Đất) – nối chung.
• 12 V Power (Đèn hậu, đèn phanh, đèn báo rẽ, v.v.) – cung cấp điện cho các thiết bị trên rơ mooc.
• Tail Light (Đèn hậu)
• Brake Light (Đèn phanh)
• Turn Signal Left/Right (Đèn báo rẽ trái/phải)
• Rear Fog Light (Đèn sương mù)
• Electric Brakes (Phanh điện) – nếu có
• Reverse Lights (Đèn lùi) – tùy mẫu
• Auxiliary Power (Nguồn phụ trợ) – 12 V 10 A

1.2. Tiêu chuẩn kết nối

Toyota thường trang bị cổng 13‑chân trên các mẫu xe bán ở châu Âu và châu Á, trong khi các mẫu bán ở Bắc Mỹ có thể chỉ có 7‑8 chân.

Có thể bạn quan tâm: Kiến Thức Toyota: Từ Lịch Sử, Công Nghệ Đến Chiến Lược Kinh Doanh

1.3. Lý do cần hiểu koblingsskjema (sơ đồ đấu dây)

• Đảm bảo an toàn: Sai lệch trong việc nối dây có thể gây cháy, hỏng hệ thống điện, hoặc làm mất chức năng phanh.
• Tối ưu hiệu suất: Đèn báo, đèn phanh và các thiết bị phụ trợ hoạt động chính xác khi dây được nối đúng.
• Tiết kiệm thời gian: Khi có sơ đồ, bạn có thể nhanh chóng xác định và sửa chữa lỗi mà không cần tháo rời toàn bộ hệ thống.

2. Koblingsskjema (Sơ đồ đấu dây) cho các dòng xe Toyota phổ biến

2.1. Toyota Corolla (E210, 2019‑hiện tại)

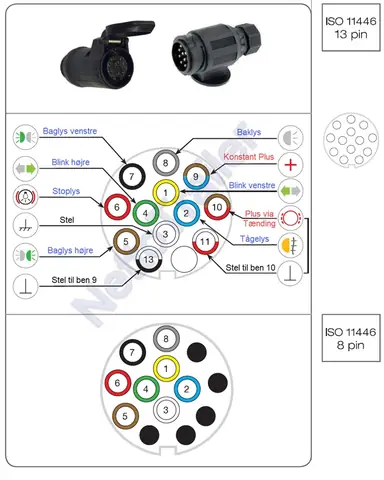

2.1.1. Bố trí chân cổng 13‑chân (tiêu chuẩn EU)

2.1.2. Địa điểm lắp cổng

• Vị trí: Gần cầu ra (rear bumper) phía trung tâm, dưới lớp bảo vệ cản trước.
• Cách lắp: Tháo nắp bảo vệ, đưa cổng vào lỗ đã chuẩn bị sẵn, cố định bằng ốc vít (thường 4‑6 ốc). Đảm bảo cổng không bị nghiêng để tránh gãy dây khi gắn móc.

2.2. Toyota Hilux (2020‑hiện tại)

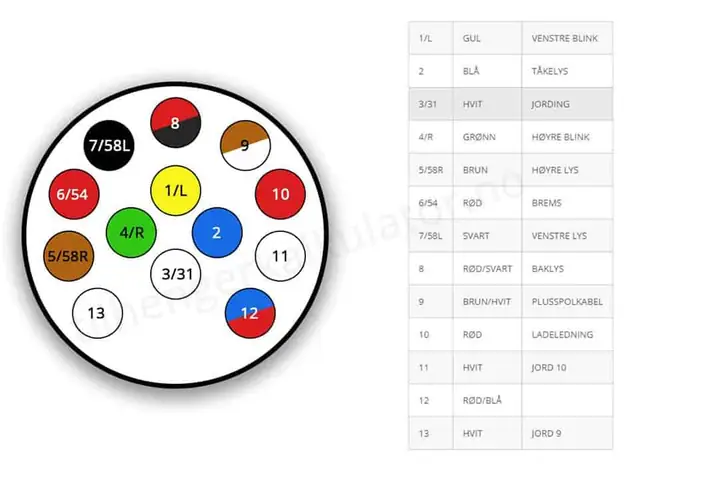

2.2.1. Bố trí chân cổng 13‑chân (tiêu chuẩn EU)

2.2.2. Đặc điểm

• Hilux thường có công tắc điện (switch) riêng để bật/tắt nguồn phụ trợ, giúp bảo vệ pin khi không gắn rơ mooc.
• Dây Electric Brakes được nối trực tiếp tới hệ thống phanh điện của xe, cần kiểm tra điện trở (resistance) trước khi lắp.

2.3. Toyota Land Cruiser (2021‑hiện tại)

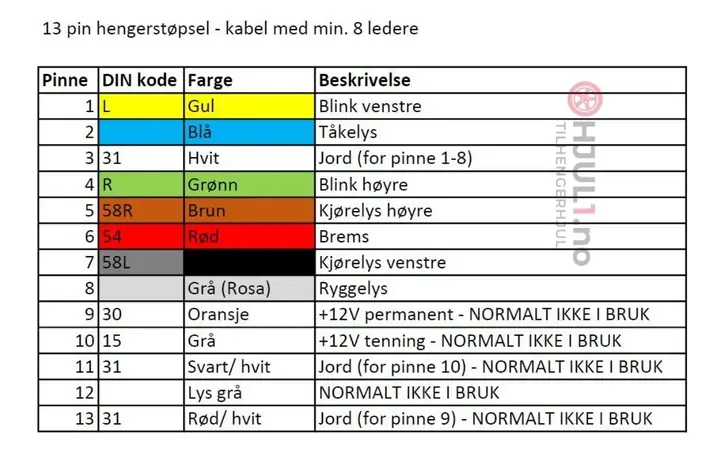

2.3.1. Sơ đồ 13‑chân

2.3.2. Lưu ý

• Land Cruiser có hệ thống cảm biến gạt mưa và đèn pha tự động, do đó dây Aux Power thường được bảo vệ bằng relay để tránh tải quá mức.
• Khi lắp cổng, cần đảm bảo không chạm vào bộ cảm biến radar (radar sensor) phía sau.

2.4. Toyota Prius (Hybrid, 2020‑hiện tại)

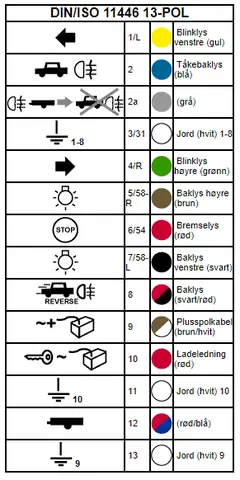

2.4.1. Sơ đồ 13‑chân (EU)

2.4.2. Đặc điểm riêng

• Prius có hệ thống quản lý pin lithium nên dây Aux Power phải qua fuse để tránh gây quá tải cho hệ thống điện hybrid.
• Khi gắn móc rơ mooc, cần đặt chế độ “EV” (điện hoàn toàn) để tránh tiêu thụ năng lượng quá mức.

3. Hướng dẫn lắp đặt koblingsskjema tilhengerkontakt trên Toyota

Có thể bạn quan tâm: Kích Xe Toyota: Hướng Dẫn Chi Tiết Từ A Đến Z Cho Người Mới Bắt Đầu

3.1. Dụng cụ cần chuẩn bị

3.2. Bước 1: Chuẩn bị xe

1. Đỗ xe trên mặt phẳng, phanh tay.
2. Tắt công tắc nguồn, rút cáp âm của bình ắc quy (đầu “-”) để tránh ngắn mạch.
3. Kiểm tra không có vật cản ở khu vực lắp cổng (có thể cần tháo nắp bảo vệ hoặc tấm che phía dưới cản sau).

3.3. Bước 2: Xác định vị trí lắp cổng

• Đối với hầu hết các mẫu Toyota, vị trí chuẩn là giữa hai đầu cản sau, gần trung tâm.
• Nếu xe đã có cổng chuẩn (factory) nhưng hỏng, chỉ cần thay cổng mới và nối lại dây theo sơ đồ.
• Đối với cửa sổ mở (liftgate), có thể cần lắp cổng vào bên trong bệ nâng (lifting platform) để tránh va chạm khi mở cửa.

3.4. Bước 3: Lắp dây và đầu nối

3.4.1. Bước chuẩn bị dây

• Cắt dây dài hơn một chút (khoảng 15‑20 cm) để có độ linh hoạt.
• Bóc lớp vỏ khoảng 10 mm, tránh làm hỏng lõi đồng.
• Đánh dấu màu dây dựa trên sơ đồ (đỏ, đen, xanh lá…).

3.4.2. Crimp và lắp đầu nối

1. Lắp đầu nối crimp (ví dụ: Deutsch DT series) vào mỗi đầu dây.
2. Dùng kìm bấm để ép chặt, đảm bảo không có dây lỏng.
3. Kiểm tra bằng multimeter (đo điện trở giữa dây và cọc đất) để chắc chắn không có tiếp xúc ngắn.

3.4.3. Nối dây vào cổng

• Đối với cổng 13‑chân, mỗi chân có đánh dấu màu hoặc số. Đối chiếu với sơ đồ, sau đó chèn dây vào.
• Đảm bảo đầu dây được chèn sâu và kẹp chặt.
• Dùng băng keo cách điện bọc quanh chỗ nối để tăng độ bền.

3.5. Bước 4: Kiểm tra chức năng

• Dùng multimeter đo điện áp trên mỗi chân khi các chức năng được kích hoạt. Tất cả nên cho kết quả 12 V ± 1 V.

3.6. Bước 5: Hoàn thiện

• Bảo vệ các dây bằng zip ties để tránh rung lắc.
• Đặt lại nắp bảo vệ, vặn chặt các ốc.
• Gắn lại bình ắc quy, khởi động xe và thực hiện kiểm tra cuối cùng.
• Ghi lại số seri cổng và ngày lắp đặt để bảo hành.

4. Các lỗi thường gặp và cách khắc phục

Có thể bạn quan tâm: Kizuna Ehiden – Động Cơ Và Công Nghệ Độc Đáo Của Toyota: Từ Nguồn Cảm Hứng Đến Ứng Dụng Thực Tế

4.1. Kiểm tra fuse

• Vị trí fuse thường nằm trong hộp bảo vệ fuse phía trước hoặc bên dưới vô-lăng.
• Tham khảo sổ tay xe để biết mã số fuse (thường là F30 hoặc F31 cho 12 V 10 A).

4.2. Khi phát hiện short circuit (ngắn mạch)

1. Dùng multimeter ở chế độ continuity để kiểm tra giữa các dây và đất.
2. Nếu phát hiện nối ngắn, cắt dây và lắp lại, đảm bảo không có dây nào chạm vào khung xe hay các bộ phận kim loại.

5. Bảo trì và nâng cấp

5.1. Thường xuyên kiểm tra

• Mỗi 6‑12 tháng: Kiểm tra chặt chẽ các đầu nối, độ bám của dây, và tình trạng bọc cách điện.
• Sau mỗi chuyến đi dài: Kiểm tra nhanh các chức năng đèn, phanh điện.

5.2. Nâng cấp

• Thêm cổng 7‑chân cho các thiết bị phụ trợ như camera 360°, cảm biến lùi.
• Lắp relay bảo vệ cho nguồn phụ trợ nhằm ngăn ngừa quá tải.
• Sử dụng cáp chất lượng cao (điện trở < 0.1 Ω) để giảm mất điện áp khi kéo rơ mooc dài.

5.3. Lưu trữ tài liệu

• Lưu bản sao koblingsskjema trong bao bì xe hoặc trên điện thoại (định dạng PDF) để tiện tra cứu khi cần.
• Ghi chú số serial của cổng và ngày lắp đặt trên giấy tờ bảo trì.

6. Câu hỏi thường gặp (FAQ)

Có thể bạn quan tâm: Kinoshita‑san Và Toyota: Hành Trình Đột Phá Của Một Nhà Quản Lý Đến Từ Nhật Bản

Q1: Tôi có thể sử dụng cổng 7‑chân cho xe Toyota có cổng 13‑chân không?

A: Có, nhưng cần bộ chuyển đổi (adapter) để chuyển đổi các chân không dùng. Đảm bảo adapter có ground chung và đảm bảo đúng điện áp.

Q2: Cần phải thay dây khi lắp cổng mới không?

A: Nếu dây gốc còn đúng tiêu chuẩn, không bị mòn và đủ độ dài, bạn có thể tái sử dụng. Tuy nhiên, đối với các xe đã qua sử dụng lâu năm, thay dây mới là lựa chọn an toàn hơn.

Q3: Tôi có nên lắp cổng ở vị trí khác (ví dụ: dưới gầm xe)?

A: Không khuyến khích vì vị trí không chuẩn có thể gây rủi ro va chạm, độ bám kém và khó bảo trì. Hãy tuân thủ vị trí nhà sản xuất.

Q4: Đèn báo rẽ trên rơ mooc chớp nhanh hơn so với xe, có sao không?

A: Đó là hiện tượng điện trở khác nhau do dây dài hoặc chất lượng kém. Hãy đổi dây sang loại dẫn tốt hơn hoặc thêm relay để cân bằng.

Q5: Có cần thiết lập lại hệ thống điện khi lắp cổng mới?

A: Thông thường không, vì cổng chỉ là một phần mở rộng. Tuy nhiên, nếu bạn thêm thiết bị phụ trợ (như camera), có thể cần lập trình lại hoặc cài đặt lại fuse.

7. Kết luận

Việc hiểu và áp dụng koblingsskjema tilhengerkontakt Toyota là chìa khóa để lắp đặt móc rơ mooc một cách an toàn, hiệu quả và bền bỉ. Bài viết đã cung cấp:

• Sơ đồ đấu dây chi tiết cho các mẫu Toyota phổ biến (Corolla, Hilux, Land Cruiser, Prius).
• Hướng dẫn từng bước từ chuẩn bị, lắp đặt, kiểm tra đến bảo trì.
• Giải pháp xử lý lỗi và câu hỏi thường gặp để bạn tự tin đối mặt với mọi tình huống.

Hãy luôn nhớ rằng an toàn là ưu tiên hàng đầu. Khi không chắc chắn, đừng ngần ngại tìm đến các trung tâm dịch vụ Toyota hoặc các thợ điện chuyên nghiệp. Với kiến thức đúng đắn và công cụ phù hợp, bạn sẽ có một hệ thống móc rơ mooc hoạt động hoàn hảo, giúp công việc vận chuyển của mình trở nên nhẹ nhàng và hiệu quả hơn bao giờ hết. Chúc bạn thành công!
