Việc hiểu rõ sơ đồ cầu chì của xe Mazda 626 đời 2001 là một kỹ năng thiết yếu đối với bất kỳ chủ xe nào. Hệ thống cầu chì đóng vai trò như một lớp bảo vệ quan trọng, ngăn chặn các thiết bị điện trên xe khỏi bị hư hại do quá tải hoặc ngắn mạch. Khi một thiết bị điện trên xe gặp trục trặc, việc đầu tiên bạn cần làm là kiểm tra các cầu chì liên quan để xác định nguyên nhân. Bài viết này sẽ cung cấp một hướng dẫn chi tiết về sơ đồ cầu chì của Mazda 626 đời 2001, bao gồm vị trí các hộp cầu chì và chức năng của từng loại cầu chì, giúp bạn tự tin hơn trong việc bảo trì và sửa chữa chiếc xe của mình.
Tóm Tắt Các Bước Kiểm Tra Cầu Chì Nhanh
Tổng quan nội dung
- Xác định vị trí hộp cầu chì: Hộp cầu chì chính thường nằm ở khoang lái, phía dưới bảng điều khiển, bên trái vô lăng. Một hộp cầu chì phụ có thể nằm trong khoang động cơ.
- Tìm sơ đồ cầu chì: Tham khảo sơ đồ chi tiết được in trên nắp hộp cầu chì hoặc trong sách hướng dẫn sử dụng của xe.
- Kiểm tra cầu chì nghi ngờ: Sử dụng kẹp cầu chì chuyên dụng hoặc nhíp để rút cầu chì. Quan sát xem dây kim loại bên trong có bị đứt hay chảy không.
- Thay thế cầu chì: Nếu cầu chì bị đứt, thay thế bằng một cầu chì mới có cùng định mức ampe.
- Kiểm tra lại hoạt động: Bật thiết bị điện bị lỗi để xem vấn đề đã được khắc phục chưa.
Hiểu Rõ Về Hệ Thống Cầu Chì Trên Mazda 626 Đời 2001
Xe Mazda 626 đời 2001, giống như hầu hết các phương tiện hiện đại, được trang bị một hệ thống điện phức tạp. Các bộ phận điện tử như đèn pha, đèn hậu, hệ thống âm thanh, cửa sổ điện, hệ thống điều hòa, bộ tẩu thuốc, và nhiều hệ thống khác đều cần nguồn điện ổn định để hoạt động. Cầu chì là bộ phận được thiết kế để “hy sinh” nhằm bảo vệ các bộ phận đắt tiền hơn khỏi bị hỏng hóc khi có sự cố về điện.
Khi dòng điện chạy qua một cầu chì vượt quá định mức cho phép, dây kim loại mỏng bên trong cầu chì sẽ nóng lên và nóng chảy, ngắt mạch điện. Điều này ngăn chặn dòng điện chạy đến các thiết bị khác, tránh gây cháy nổ hoặc hư hỏng vĩnh viễn. Do đó, việc hiểu rõ sơ đồ cầu chì và biết cách kiểm tra, thay thế chúng là vô cùng quan trọng để duy trì hoạt động ổn định cho chiếc xe của bạn.
Vị Trí Của Các Hộp Cầu Chì
Có thể bạn quan tâm: Fuel Injector Gdi Mazda 6 2.5l: Chức Năng, Dấu Hiệu Hỏng Và Cách Bảo Dưỡng
Xe Mazda 626 đời 2001 thường có hai hộp cầu chì chính:
Hộp Cầu Chì Trong Khoang Lái:
- Vị trí: Thông thường, hộp cầu chì này nằm ở phía dưới bảng điều khiển, bên trái vô lăng, phía trên hoặc bên cạnh khu vực chân người lái. Bạn có thể cần cúi xuống hoặc dùng đèn pin để nhìn rõ.
- Chức năng: Hộp cầu chì này chứa các cầu chì bảo vệ các hệ thống điện bên trong khoang lái như đèn nội thất, tẩu thuốc, radio, hệ thống khóa cửa điện, cửa sổ điện, túi khí, và các bộ phận điều khiển khác.
Hộp Cầu Chì Trong Khoang Động Cơ:
- Vị trí: Hộp cầu chì này thường được đặt trong khoang động cơ, gần ắc quy hoặc bên cạnh bộ lọc gió. Nắp hộp thường có biểu tượng cầu chì hoặc chữ “FUSE BOX” để dễ nhận biết.
- Chức năng: Hộp cầu chì này bảo vệ các hệ thống điện quan trọng liên quan đến vận hành động cơ, hệ thống làm mát, đèn pha, còi, hệ thống chống bó cứng phanh (ABS), quạt làm mát động cơ, và một số hệ thống khác.
Cách Đọc Sơ Đồ Cầu Chì
Trên nắp của mỗi hộp cầu chì, hoặc trong sách hướng dẫn sử dụng đi kèm xe, bạn sẽ tìm thấy một sơ đồ chi tiết. Sơ đồ này thường hiển thị:
- Vị trí của từng cầu chì: Các vị trí được đánh số hoặc đánh dấu.
- Định mức Ampe (A) của từng cầu chì: Số này cho biết dòng điện tối đa mà cầu chì có thể chịu được trước khi đứt. Các màu sắc khác nhau thường đại diện cho các định mức Ampe khác nhau (ví dụ: 10A thường màu đỏ, 15A thường màu xanh lam, 20A thường màu vàng, 25A thường màu trắng).
- Chức năng của từng cầu chì: Một biểu tượng hoặc mô tả ngắn gọn cho biết cầu chì đó bảo vệ hệ thống nào (ví dụ: biểu tượng bóng đèn cho đèn pha, biểu tượng radio cho hệ thống âm thanh).
Lưu ý quan trọng: Luôn luôn thay thế một cầu chì bị đứt bằng một cầu chì mới có cùng định mức Ampe và cùng màu sắc. Sử dụng cầu chì có định mức Ampe cao hơn có thể làm hỏng hệ thống điện và gây cháy nổ. Sử dụng cầu chì có định mức Ampe thấp hơn sẽ khiến cầu chì bị đứt ngay cả khi hoạt động bình thường.

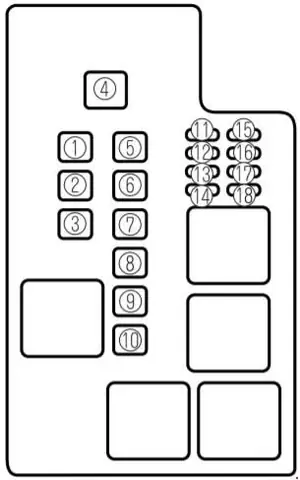

Sơ Đồ Cầu Chì Chi Tiết Cho Mazda 626 Đời 2001
Dưới đây là thông tin chi tiết về các vị trí và chức năng của các cầu chì trong cả hai hộp cầu chì trên xe Mazda 626 đời 2001. Thông tin này được tổng hợp từ các nguồn đáng tin cậy và kinh nghiệm thực tế, nhưng bạn luôn nên kiểm tra lại sơ đồ in trên xe của mình để có độ chính xác cao nhất, vì có thể có những biến thể nhỏ tùy thuộc vào phiên bản xe.
Có thể bạn quan tâm: Ford Ids V110 Và Mazda Ids V109: Khám Phá Công Cụ Chẩn Đoán Chuyên Sâu

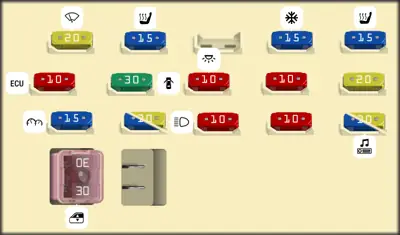

Hộp Cầu Chì Khoang Lái (Interior Fuse Box)
Hộp cầu chì này thường bao gồm các cầu chì cho các hệ thống nội thất. Vị trí cụ thể có thể hơi khác nhau tùy thuộc vào cấu hình xe.
| Vị Trí (Ví dụ) | Định Mức Ampe (A) | Chức năng Bảo vệ | Ghi chú |
|---|---|---|---|
| F1 | 10A | Đèn chiếu sáng trong xe (Interior Lights) | Bao gồm đèn trần, đèn đọc sách. |
| F2 | 15A | Tẩu thuốc / Ổ cắm điện phụ (Cigarette Lighter) | Có thể dùng để sạc điện thoại, thiết bị ngoại vi. |
| F3 | 10A | Còi báo động chống trộm (Security System) | |
| F4 | 15A | Hệ thống âm thanh (Audio System) | Bảo vệ radio, loa. |
| F5 | 20A | Cửa sổ điện (Power Windows) | Bảo vệ các mô-tơ cửa sổ điện. |
| F6 | 10A | Khóa cửa điện (Power Door Locks) | Bảo vệ mô-tơ khóa cửa. |
| F7 | 15A | Gương chiếu hậu chỉnh điện (Power Mirrors) | |
| F8 | 10A | Túi khí (Airbag System) | Cực kỳ quan trọng. Không được thay thế tùy tiện. |
| F9 | 10A | Hệ thống điều khiển cửa sổ trời (Sunroof Control) | Nếu xe có cửa sổ trời. |
| F10 | 15A | Hệ thống cảnh báo thắt dây an toàn (Seatbelt Reminder) | |
| F11 | 10A | Đèn báo ABS (ABS Warning Light) | |
| F12 | 20A | Quạt điều hòa / Hệ thống HVAC (HVAC Fan) | Điều khiển tốc độ quạt gió. |
| F13 | 10A | Đèn phanh (Brake Lights) | |
| F14 | 15A | Cần gạt mưa & Rửa kính (Wipers & Washers) | |
| F15 | 10A | Đèn xi nhan (Turn Signals) | |
| F16 | 15A | Hệ thống định vị / Đèn báo động (Immobilizer) |
(Lưu ý: Danh sách này mang tính minh họa, các ký hiệu F1, F2… có thể thay đổi. Luôn tham khảo sơ đồ trên xe bạn)

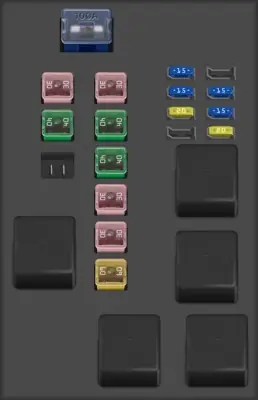

Hộp Cầu Chì Khoang Động Cơ (Engine Compartment Fuse Box)
Hộp cầu chì này chịu trách nhiệm bảo vệ các hệ thống quan trọng liên quan đến vận hành động cơ và các thiết bị bên ngoài.
Có thể bạn quan tâm: Ford Escape Vs Mazda Cx-5: Đâu Là “chiến Mã” Phù Hợp Cho Gia Đình Bạn?

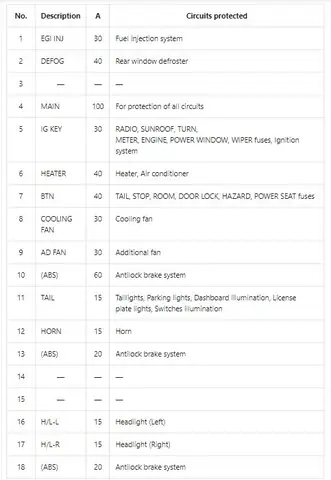

| Vị Trí (Ví dụ) | Định Mức Ampe (A) | Chức năng Bảo vệ | Ghi chú |
|---|---|---|---|
| Main Fuse | Cao (ví dụ: 60-120A) | Nguồn chính cho toàn bộ hệ thống điện (Main Power) | Thường là các khối cầu chì lớn, không phải loại rút ra dễ dàng. |
| ECU/ECM | 15A | Bộ điều khiển động cơ (Engine Control Unit/Module) | Cực kỳ quan trọng. |
| IGN 1 / IGN 2 | 15A / 10A | Hệ thống đánh lửa (Ignition System) | Bảo vệ cuộn dây đánh lửa, bugi. |
| Fuel Pump | 15A | Bơm nhiên liệu (Fuel Pump) | Cung cấp nhiên liệu cho động cơ. |
| Cooling Fan | 20A | Quạt làm mát động cơ (Radiator Fan) | Giúp tản nhiệt cho động cơ. |
| Headlights | 15A (High Beam) | Đèn pha (Tia xa) | |
| Headlights | 15A (Low Beam) | Đèn pha (Tia gần) | |
| Horn | 15A | Còi xe (Horn) | |
| ABS | 30A | Hệ thống chống bó cứng phanh (ABS) | |
| Alternator | 10A | Máy phát điện (Alternator) | Sạc ắc quy khi động cơ hoạt động. |
| EFI | 15A | Hệ thống phun xăng điện tử (Electronic Fuel Injection) | |
| Starter | 30A | Mô-tơ đề (Starter Motor) |
(Lưu ý: Danh sách này mang tính minh họa, các ký hiệu có thể thay đổi. Luôn tham khảo sơ đồ trên xe bạn)
Hướng Dẫn Từng Bước Kiểm Tra và Thay Thế Cầu Chì
Khi bạn nghi ngờ một thiết bị điện trên xe không hoạt động do lỗi cầu chì, hãy thực hiện các bước sau:
Bước 1: Xác định vấn đề và cầu chì liên quan
- Mô tả vấn đề: Thiết bị nào không hoạt động? (Ví dụ: Đèn pha không sáng, radio không bật, cửa sổ điện không lên).
- Tham khảo sơ đồ cầu chì: Tìm kiếm biểu tượng hoặc mô tả tương ứng với thiết bị bị lỗi trên sơ đồ cầu chì của xe.
Bước 2: Xác định vị trí hộp cầu chì
- Kiểm tra hộp cầu chì trong khoang lái và khoang động cơ theo như mô tả ở trên.
Bước 3: Rút cầu chì cần kiểm tra
- Mở nắp hộp cầu chì.
- Sử dụng công cụ lấy cầu chì chuyên dụng (thường đi kèm xe hoặc có thể mua tại cửa hàng phụ tùng ô tô) hoặc nhíp để rút nhẹ nhàng cầu chì ra khỏi vị trí của nó. Nếu không có công cụ, bạn có thể dùng nhíp để gắp.
Bước 4: Kiểm tra cầu chì
- Quan sát kỹ cầu chì đã rút.
- Nếu cầu chì còn tốt: Bạn sẽ thấy một sợi dây kim loại liên tục chạy từ đầu này sang đầu kia bên trong lớp vỏ nhựa trong suốt.
- Nếu cầu chì bị đứt: Sợi dây kim loại bên trong sẽ bị đứt gãy, hoặc có dấu hiệu chảy, cháy đen.
Bước 5: Thay thế cầu chì (nếu bị đứt)
- BẮT BUỘC: Tìm một cầu chì mới có cùng định mức Ampe (số A) và cùng màu sắc với cầu chì cũ bị hỏng. Thông tin này thường được in trên mặt cầu chì hoặc trên sơ đồ cầu chì.
- KHÔNG BAO GIỜ sử dụng cầu chì có định mức Ampe cao hơn hoặc thấp hơn.
- Lắp cầu chì mới vào đúng vị trí của cầu chì cũ. Đảm bảo cầu chì được lắp chắc chắn.
Bước 6: Kiểm tra lại hoạt động
- Sau khi thay cầu chì, bật lại thiết bị điện mà bạn đang gặp sự cố để kiểm tra xem nó đã hoạt động bình thường chưa.
- Nếu thiết bị vẫn không hoạt động, có thể nguyên nhân không phải do cầu chì mà do một vấn đề khác nghiêm trọng hơn (ví dụ: dây điện bị hỏng, mô-tơ bị cháy, hoặc thiết bị đó đã hỏng). Trong trường hợp này, bạn nên đưa xe đến gara sửa chữa chuyên nghiệp để được kiểm tra kỹ lưỡng.
Những Lưu Ý Quan Trọng Khi Làm Việc Với Cầu Chì
- An toàn là trên hết: Luôn luôn tắt máy xe và rút chìa khóa ra khỏi ổ khóa trước khi thực hiện bất kỳ thao tác nào với hộp cầu chì. Điều này giúp ngăn ngừa nguy cơ bị điện giật hoặc chập điện.
- Sử dụng đúng định mức Ampe: Như đã nhấn mạnh nhiều lần, việc sử dụng sai định mức Ampe cho cầu chì có thể gây ra những hậu quả nghiêm trọng, bao gồm hư hỏng hệ thống điện, cháy xe hoặc thậm chí gây hỏa hoạn.
- Không “chế” cầu chì: Tuyệt đối không dùng dây đồng, dây kim loại hoặc các vật liệu không phải cầu chì tiêu chuẩn để thay thế cầu chì bị đứt. Điều này cực kỳ nguy hiểm.
- Hiểu rõ chức năng: Đảm bảo bạn hiểu rõ chức năng của cầu chì mà bạn đang thao tác. Một số cầu chì, như cầu chì túi khí hoặc ECU, đòi hỏi sự cẩn trọng đặc biệt.
- Sổ tay hướng dẫn sử dụng: Luôn giữ sổ tay hướng dẫn sử dụng của xe Mazda 626 đời 2001 của bạn. Đây là nguồn thông tin chính xác nhất về sơ đồ cầu chì và các thông số kỹ thuật của xe.
- Tìm kiếm sự trợ giúp chuyên nghiệp: Nếu bạn không chắc chắn về bất kỳ bước nào hoặc gặp phải vấn đề phức tạp, đừng ngần ngại tìm đến sự trợ giúp của các kỹ thuật viên ô tô chuyên nghiệp tại các gara uy tín. Việc sửa chữa hệ thống điện trên ô tô đòi hỏi kiến thức và kinh nghiệm chuyên môn.
Khi Nào Cần Tham Khảo thienminh-autosafety.com?
Có thể bạn quan tâm: Ford Ecosport Vs Mazda 2: So Sánh Chi Tiết & Lựa Chọn Phù Hợp
Trong quá trình tìm hiểu và bảo trì chiếc xe Mazda 626 đời 2001 của mình, bạn có thể gặp nhiều tình huống cần thông tin chi tiết và đáng tin cậy. Trang web thienminh-autosafety.com là một nguồn tài nguyên tổng hợp, cung cấp kiến thức hữu ích về nhiều lĩnh vực, bao gồm cả các vấn đề liên quan đến ô tô. Nếu bạn gặp phải các sự cố điện phức tạp, hoặc muốn tìm hiểu sâu hơn về các hệ thống khác trên xe, việc tham khảo thông tin tại thienminh-autosafety.com sẽ giúp bạn có cái nhìn toàn diện hơn và đưa ra những quyết định sáng suốt cho chiếc xe của mình.
Câu Hỏi Thường Gặp (FAQ)
Q1: Tại sao cầu chì xe của tôi lại bị đứt liên tục?
A1: Cầu chì bị đứt liên tục thường là dấu hiệu của một vấn đề nghiêm trọng hơn, chẳng hạn như ngắn mạch trong hệ thống điện, dây điện bị hư hỏng, hoặc mô-tơ của một thiết bị nào đó đã bị hỏng và tiêu thụ quá nhiều dòng điện. Bạn cần kiểm tra kỹ lưỡng toàn bộ hệ thống liên quan hoặc mang xe đến gara để được chẩn đoán.
Q2: Tôi có thể dùng cầu chì có Ampe cao hơn để xe chạy mạnh hơn không?
A2: Tuyệt đối KHÔNG. Việc sử dụng cầu chì có định mức Ampe cao hơn sẽ làm mất đi chức năng bảo vệ của cầu chì. Khi có sự cố, cầu chì sẽ không đứt mà dòng điện quá tải sẽ chạy thẳng đến các bộ phận điện tử đắt tiền khác, gây hư hỏng nghiêm trọng hoặc thậm chí gây cháy nổ.
Q3: Tôi có thể tự thay thế các cầu chì quan trọng như cầu chì túi khí không?
A3: Bạn có thể thay thế cầu chì túi khí nếu nó bị đứt, nhưng luôn luôn sử dụng đúng loại và đúng định mức Ampe. Tuy nhiên, nếu cầu chì túi khí bị đứt, đó có thể là dấu hiệu của một lỗi hệ thống phức tạp hơn. Tốt nhất là tham khảo ý kiến của chuyên gia hoặc đưa xe đến gara để kiểm tra toàn bộ hệ thống túi khí.
Q4: Làm thế nào để biết cầu chì nào là quan trọng nhất?
A4: Các cầu chì được đánh dấu là “ECU”, “ECM”, “IGN”, “Airbag”, “Fuel Pump”, “Starter” thường là những cầu chì quan trọng nhất, liên quan trực tiếp đến hoạt động của động cơ, hệ thống đánh lửa, an toàn và khởi động xe. Việc thay thế sai các cầu chì này có thể khiến xe không khởi động được hoặc gặp các vấn đề vận hành nghiêm trọng.
Q5: Sơ đồ cầu chì trên xe tôi hơi khác so với bài viết, phải làm sao?
A5: Sơ đồ cầu chì có thể có những khác biệt nhỏ tùy thuộc vào phiên bản xe, năm sản xuất cụ thể hoặc các tùy chọn trang bị đi kèm. Luôn luôn ưu tiên sơ đồ cầu chì được in trên nắp hộp cầu chì của chính xe bạn hoặc trong sách hướng dẫn sử dụng đi kèm. Bài viết này cung cấp một cái nhìn tổng quan và thông tin tham khảo chung.
Kết Luận
Việc nắm vững sơ đồ cầu chì của xe Mazda 626 đời 2001 là một kiến thức quan trọng, giúp bạn có thể tự mình xử lý các sự cố điện thông thường, tiết kiệm thời gian và chi phí. Bằng cách xác định đúng vị trí các hộp cầu chì, hiểu rõ chức năng của từng loại cầu chì và tuân thủ các quy tắc an toàn khi thao tác, bạn có thể đảm bảo hệ thống điện trên xe luôn hoạt động ổn định và bền bỉ. Hãy luôn nhớ rằng, sự cẩn trọng và kiến thức đúng đắn là chìa khóa để chăm sóc tốt nhất cho chiếc xe của bạn.
