Hướng Dẫn Chi Tiết Cách Đi Dây Camera Hành Trình Cho Mazda 3 An Toàn Và Hiệu Quả

Việc lắp đặt camera hành trình trên xe Mazda 3 không chỉ giúp ghi lại hành trình mà còn đóng vai trò như một “nhân chứng” quan trọng, hỗ trợ xử lý các tình huống giao thông không mong muốn. Tuy nhiên, để camera hoạt động ổn định và không ảnh hưởng đến hệ thống điện của xe, việc đi dây đúng cách là vô cùng quan trọng. Bài viết này sẽ cung cấp một hướng dẫn chi tiết và chuyên sâu về quy trình đi dây camera hành trình cho Mazda 3, đảm bảo an toàn, thẩm mỹ và hiệu quả.

Tóm tắt quy trình đi dây camera hành trình Mazda 3

1. Chuẩn bị dụng cụ: Bao gồm tua vít, dụng cụ tháo nhựa tapi cửa, kìm cắt dây, băng dính điện, dây rút, và tất nhiên là bộ camera hành trình.
2. Chọn nguồn cấp điện: Xác định nguồn điện ACC (bật khi mở khóa) hoặc nguồn điện từ cầu chì để đảm bảo camera chỉ hoạt động khi xe nổ máy.
3. Kéo dây nguồn: Luồn dây nguồn từ vị trí camera xuống khu vực bảng điều khiển, cố định dây gọn gàng.
4. Kết nối nguồn điện: Đấu nối dây nguồn camera vào nguồn điện đã chọn, có thể sử dụng bộ cắt dây (add-a-circuit) để an toàn và chuyên nghiệp.
5. Đi dây tín hiệu (nếu có): Nếu camera có dây tín hiệu GPS hoặc kết nối với màn hình ngoài, tiến hành luồn dây tương ứng.
6. Kiểm tra hoạt động: Khởi động xe, bật camera và kiểm tra xem thiết bị có hoạt động bình thường không.
7. Hoàn thiện thẩm mỹ: Gọn gàng, giấu kín toàn bộ dây dẫn bằng dây rút và băng dính điện, đảm bảo không bị vướng víu hay ảnh hưởng đến việc sử dụng xe.

Tại sao việc đi dây camera hành trình lại quan trọng?

Camera hành trình ngày càng trở nên phổ biến, nhưng không phải ai cũng biết cách lắp đặt sao cho đúng kỹ thuật. Một hệ thống đi dây không an toàn có thể gây ra nhiều rủi ro như:

• Chập điện, cháy nổ: Đấu nối sai nguồn điện, dây dẫn hở có thể dẫn đến chập cháy, gây nguy hiểm cho người ngồi trên xe và hư hỏng tài sản.
• Ảnh hưởng đến hệ thống điện xe: Việc đấu nối tùy tiện vào các bộ phận nhạy cảm của hệ thống điện zin trên Mazda 3 có thể làm giảm tuổi thọ hoặc gây lỗi cho các thiết bị khác.
• Mất thẩm mỹ: Dây nhợ lòng thòng không chỉ gây khó chịu mà còn có thể vướng víu, ảnh hưởng đến trải nghiệm lái xe.
• Camera hoạt động không ổn định: Nguồn điện chập chờn do đấu nối kém chất lượng sẽ khiến camera hay bị khởi động lại, mất dữ liệu hoặc không ghi hình.

Lựa chọn nguồn cấp điện phù hợp cho camera hành trình Mazda 3

Có thể bạn quan tâm: Mazda Cx-5 2026: Đánh Giá Chi Tiết Từ Ngoại Thất Đến Vận Hành

Việc lựa chọn nguồn cấp điện là bước đầu tiên và quan trọng nhất. Trên xe Mazda 3, có hai lựa chọn phổ biến:

1. Nguồn điện ACC (Accessory)

Đây là nguồn điện được cấp khi bạn bật chìa khóa xe sang vị trí ACC hoặc Start. Ưu điểm của nguồn ACC là camera sẽ tự động bật khi xe nổ máy và tắt khi bạn tắt máy, giúp tiết kiệm điện năng và tiện lợi cho người dùng.

• Tìm nguồn ACC trên Mazda 3: Thông thường, nguồn ACC có thể được tìm thấy ở hộp cầu chì bên trong xe (thường nằm dưới bảng điều khiển hoặc bên hông). Bạn có thể sử dụng đồng hồ đo điện áp để xác định chân nào cấp điện khi bật chìa khóa.
• Cách đấu nối: Sử dụng bộ cắt dây (add-a-circuit) là phương pháp an toàn và được khuyến khích. Bộ này cho phép bạn trích xuất nguồn điện từ một cầu chì có sẵn mà không làm ảnh hưởng đến hoạt động của mạch gốc. Bạn sẽ cần chọn một cầu chì ACC không quá quan trọng, ví dụ như cầu chì cho bật lửa (nếu có) hoặc các phụ kiện ít dùng khác.

2. Nguồn điện từ cầu chì luôn có điện (Always-On Fuse)

Có thể bạn quan tâm: Xe Mazda 4 Chỗ Bao Nhiêu Tiền? Cập Nhật Giá Mới Nhất & Các Yếu Tố Ảnh Hưởng

Một số người dùng có thể chọn đấu nối trực tiếp vào nguồn điện luôn có điện. Tuy nhiên, phương pháp này không được khuyến khích cho camera hành trình vì nó sẽ khiến thiết bị hoạt động liên tục, làm hao bình ắc quy khi xe không hoạt động. Nếu bạn buộc phải sử dụng nguồn này, hãy đảm bảo camera có tính năng tự ngắt khi điện áp xuống thấp để bảo vệ ắc quy.

3. Sử dụng hộp cầu chì phụ kiện (Accessory Fuse Box)

Một số phiên bản hoặc đời xe có thể có hộp cầu chì riêng dành cho các phụ kiện. Đây là nơi lý tưởng để tìm kiếm nguồn ACC hoặc nguồn điện phù hợp.

Các bước chi tiết đi dây camera hành trình trên Mazda 3

Quy trình này đòi hỏi sự tỉ mỉ và cẩn thận. Chúng tôi sẽ tập trung vào cách đi dây nguồn từ camera đến hộp cầu chì một cách an toàn và thẩm mỹ nhất.

Có thể bạn quan tâm: Xe Mazda 3 Báo Lỗi I-stop: Nguyên Nhân Và Cách Khắc Phục Hiệu Quả

Bước 1: Chuẩn bị dụng cụ và vật tư

Trước khi bắt đầu, hãy đảm bảo bạn có đầy đủ các vật dụng sau:

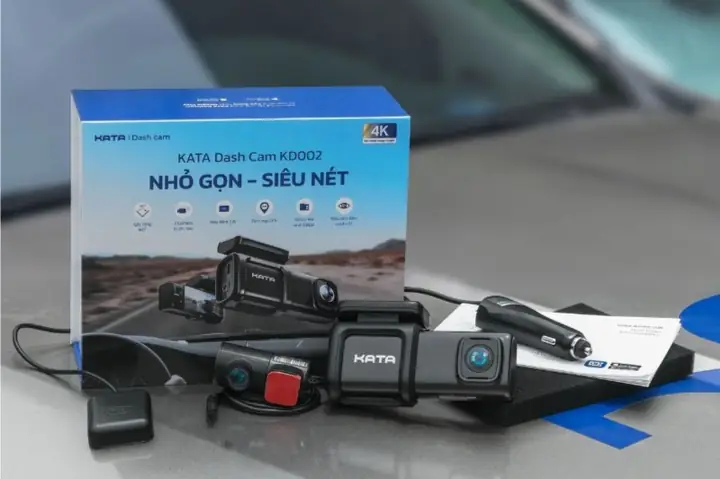

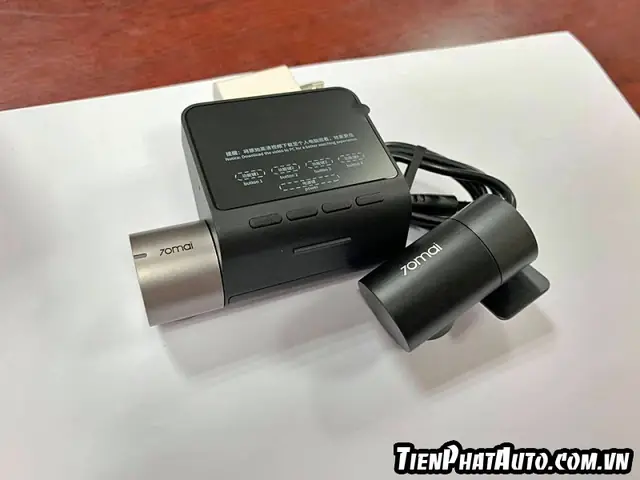

• Bộ camera hành trình: Bao gồm camera, dây nguồn, cáp kết nối (nếu có).
• Bộ cắt dây (Add-a-circuit): Loại phù hợp với kích thước cầu chì trên xe Mazda 3 của bạn.
• Cầu chì dự phòng: Cùng loại với cầu chì ACC bạn chọn.
• Dụng cụ tháo ốp nhựa (Trim Removal Tools): Giúp bạn tháo các chi tiết ốp nhựa tapi cửa, cột A một cách an toàn mà không làm trầy xước.
• Băng dính điện (Electrical Tape): Loại chất lượng tốt để bọc mối nối.
• Dây rút (Zip Ties): Nhiều kích cỡ để cố định dây dẫn.
• Kìm cắt dây (Wire Stripper/Cutter): Để tuốt vỏ dây và cắt dây thừa.
• Đồng hồ đo điện áp (Voltage Tester/Multimeter): Rất cần thiết để xác định chính xác nguồn điện ACC.
• Đèn pin: Hỗ trợ làm việc trong không gian hẹp.
• Găng tay bảo hộ: Để đảm bảo an toàn.

Bước 2: Lắp đặt camera lên kính lái

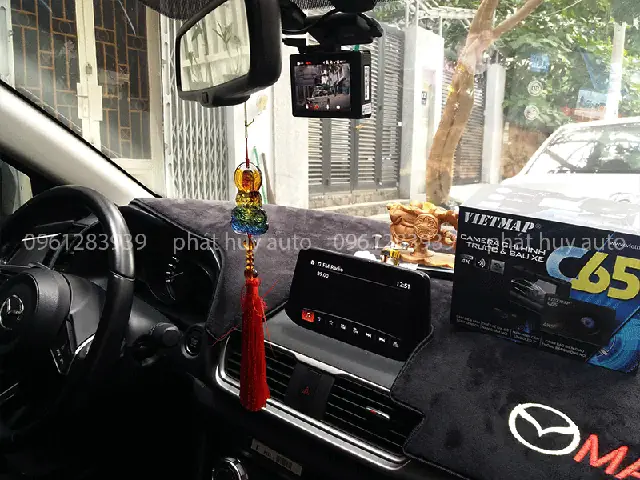

• Chọn vị trí: Vị trí lý tưởng là phía sau gương chiếu hậu, nơi camera ít bị che khuất bởi cần gạt nước và không cản tầm nhìn của người lái.
• Làm sạch bề mặt kính: Sử dụng dung dịch lau kính chuyên dụng để đảm bảo bề mặt kính sạch sẽ, giúp keo dán hoạt động tốt nhất.
• Gắn camera: Bóc lớp bảo vệ trên keo dán của camera và gắn chắc chắn lên kính lái. Một số camera có thể điều chỉnh góc quay, hãy tạm thời để ở vị trí trung lập trước khi cố định hoàn toàn.

Bước 3: Luồn dây nguồn từ camera xuống bảng điều khiển

Đây là phần đòi hỏi sự khéo léo để giấu dây gọn gàng.

• Tháo ốp nhựa cột A: Cẩn thận sử dụng dụng cụ tháo ốp nhựa để gỡ ốp nhựa ở cột A (cột dọc phía trước, bên cạnh kính lái). Có thể cần tháo một vài chốt nhựa. Hãy làm từ từ để tránh làm gãy các chốt này.
• Luồn dây qua khe hở: Từ vị trí camera, luồn dây nguồn dọc theo mép kính lái, sau đó khéo léo luồn xuống khe hở phía sau ốp nhựa cột A.
• Cố định dây dẫn: Sử dụng dây rút để cố định dây dọc theo khung xe, tránh để dây bị lỏng lẻo hoặc cọ xát vào các bộ phận kim loại.
• Tiếp tục luồn xuống bảng điều khiển: Sau khi dây đã xuống tới khu vực taplo, bạn cần tiếp tục luồn nó xuống khu vực hộp cầu chì. Tùy thuộc vào cấu trúc xe Mazda 3, bạn có thể cần tháo thêm các ốp nhựa dưới bảng điều khiển hoặc xung quanh khu vực cần số để có không gian thao tác thuận tiện. Hãy quan sát và tìm đường đi dây hợp lý nhất, tránh các bộ phận chuyển động hoặc nguồn nhiệt cao.

Bước 4: Tìm và kết nối với nguồn điện ACC

Có thể bạn quan tâm: Xe Bán Tải Mazda Giá Bao Nhiêu? Cập Nhật Mới Nhất & Tư Vấn Chi Tiết

• Xác định vị trí hộp cầu chì: Hộp cầu chì chính của Mazda 3 thường nằm ở vị trí dưới bảng điều khiển phía người lái. Tham khảo sách hướng dẫn sử dụng xe hoặc tìm kiếm thông tin online để xác định chính xác vị trí.
• Sử dụng đồng hồ đo điện áp:
  1. Cắm một đầu đo của đồng hồ vào dây nối đất (khung xe kim loại).
  2. Cắm chìa khóa vào ổ và bật sang vị trí ACC.
  3. Dùng đầu đo còn lại chạm vào các chân cầu chì trong hộp. Khi đồng hồ hiển thị một giá trị điện áp dương (ví dụ: 12V), đó là chân có điện ACC.
  4. Ghi nhớ vị trí của cầu chì ACC mà bạn đã xác định.
• Sử dụng bộ cắt dây (Add-a-circuit):
  1. Tháo cầu chì ACC mà bạn đã xác định.
  2. Lắp cầu chì zin vào vị trí đầu tiên của bộ cắt dây.
  3. Lắp cầu chì dự phòng (cùng ampe) vào vị trí thứ hai của bộ cắt dây (nơi sẽ cấp nguồn cho camera).
  4. Đấu nối dây nguồn của camera vào đầu nối tương ứng trên bộ cắt dây. Đảm bảo mối nối được bọc kỹ bằng băng dính điện.
  5. Cắm bộ cắt dây đã có cầu chì vào vị trí cầu chì ACC bạn đã chọn trên xe.
     Lưu ý: Đảm bảo cực tính của dây nguồn camera được đấu nối chính xác vào bộ cắt dây.

Bước 5: Đi dây tín hiệu (nếu có)

Nếu camera hành trình của bạn có thêm dây tín hiệu GPS hoặc dây kết nối với màn hình ngoài, bạn cần luồn chúng theo cách tương tự như dây nguồn.

• Dây GPS: Thường được đặt ở vị trí gần kính lái để bắt tín hiệu tốt nhất. Bạn có thể luồn dây này dọc theo đường dây nguồn ban đầu hoặc đi riêng tùy vào thiết kế của camera.
• Dây kết nối màn hình: Nếu camera có dây xuất tín hiệu ra màn hình DVD hoặc màn hình trên taplo, bạn cần luồn dây này từ vị trí camera đến vị trí lắp đặt màn hình. Quá trình này có thể phức tạp hơn và đòi hỏi việc tháo dỡ nhiều chi tiết hơn.

Bước 6: Kiểm tra hoạt động của camera

Đây là bước cực kỳ quan trọng để đảm bảo mọi thứ đã hoạt động đúng.

1. Khởi động xe: Bật chìa khóa xe sang vị trí ACC hoặc Start.
2. Quan sát camera: Kiểm tra xem camera có tự động bật lên và bắt đầu ghi hình không.
3. Kiểm tra màn hình (nếu có): Nếu có màn hình hiển thị, kiểm tra xem tín hiệu có ổn định không.
4. Kiểm tra ghi hình: Thử ghi lại một đoạn video ngắn và phát lại để đảm bảo chất lượng hình ảnh và âm thanh.
5. Kiểm tra nguồn điện: Sử dụng đồng hồ đo điện áp để kiểm tra lại nguồn điện tại bộ cắt dây, đảm bảo nó hoạt động ổn định.

Bước 7: Hoàn thiện và giấu dây thẩm mỹ

Sau khi đã xác nhận camera hoạt động bình thường, bước cuối cùng là làm cho hệ thống dây dẫn trở nên gọn gàng và chuyên nghiệp nhất có thể.

• Sử dụng dây rút: Dùng dây rút để bó chặt các bó dây lại với nhau, cố định chúng vào các vị trí an toàn trên khung xe, tránh xa các bộ phận nóng hoặc có chuyển động.
• Dùng băng dính điện: Bọc kỹ các mối nối dây, đặc biệt là mối nối với bộ cắt dây, để đảm bảo an toàn điện và chống oxy hóa.
• Kiểm tra lại: Lần lượt xem lại toàn bộ đường dây đã đi, đảm bảo không có dây nào bị lỏng lẻo, vướng víu hay có nguy cơ bị hỏng.
• Lắp lại các chi tiết ốp nhựa: Cẩn thận lắp lại các ốp nhựa đã tháo ra ban đầu, đảm bảo chúng khớp vào vị trí và không có tiếng kêu lạ khi xe di chuyển.

Lưu ý quan trọng khi lắp đặt camera hành trình trên Mazda 3

• Độ phức tạp của hệ thống điện xe: Mazda 3 là một dòng xe hiện đại với hệ thống điện phức tạp. Nếu bạn không có kinh nghiệm về điện ô tô, tốt nhất nên tìm đến các gara chuyên nghiệp hoặc thợ kỹ thuật có kinh nghiệm để được hỗ trợ.
• Chất lượng phụ kiện: Luôn sử dụng các loại phụ kiện có chất lượng tốt như bộ cắt dây, băng dính điện, dây rút để đảm bảo an toàn và độ bền.
• Thông số kỹ thuật của camera: Kiểm tra công suất tiêu thụ của camera hành trình để lựa chọn cầu chì dự phòng phù hợp trên bộ cắt dây.
• Bảo hành xe: Việc can thiệp vào hệ thống điện zin của xe có thể ảnh hưởng đến chế độ bảo hành. Hãy tìm hiểu kỹ hoặc tham khảo ý kiến của đại lý Mazda trước khi thực hiện.
• Vị trí camera: Tuyệt đối không đặt camera ở vị trí làm cản trở tầm nhìn của người lái hoặc vi phạm luật giao thông.
