Cấu Tạo Phanh Sau Ô Tô Mazda 323 Đời 2003: Hiểu Rõ Để Bảo Dưỡng Tốt Hơn

Hệ thống phanh là một trong những bộ phận quan trọng bậc nhất trên bất kỳ chiếc xe ô tô nào, đảm bảo an toàn cho người lái và hành khách trong mọi tình huống. Đối với những chủ xe Mazda 323 đời 2003, việc hiểu rõ về cấu tạo phanh sau không chỉ giúp ích trong việc bảo dưỡng định kỳ mà còn hỗ trợ xử lý các vấn đề có thể phát sinh. Mazda 323, dù là một dòng xe đã có tuổi đời, nhưng vẫn là lựa chọn của nhiều người bởi sự bền bỉ và chi phí hợp lý. Tìm hiểu sâu về cách thức hoạt động và các bộ phận cấu thành phanh sau sẽ mang lại kiến thức hữu ích cho bạn.

Tóm tắt quy trình xử lý nhanh: Cấu tạo phanh sau ô tô Mazda 323 đời 2003

1. Đĩa phanh/Tang trống: Là bộ phận chính tiếp xúc với má phanh. Trên Mazda 323 đời 2003, tùy thuộc vào phiên bản, xe có thể sử dụng đĩa phanh hoặc tang trống cho bánh sau.
2. Má phanh: Các miếng vật liệu ma sát, khi ép vào đĩa phanh hoặc má guốc trong tang trống sẽ tạo ra lực cản, làm chậm và dừng xe.
3. Cụm xi-lanh phanh (Caliper/Xy-lanh bánh xe): Chứa piston, nhận áp lực dầu phanh để đẩy má phanh ép vào đĩa hoặc guốc phanh.
4. Dầu phanh: Chất lỏng truyền áp lực từ bàn đạp phanh đến các xi-lanh phanh.
5. Ống dẫn dầu phanh: Truyền dầu phanh từ tổng phanh đến các xi-lanh bánh xe.
6. Cơ cấu điều chỉnh độ rơ (ở phanh tang trống): Đảm bảo má phanh luôn ở vị trí tối ưu để ăn khớp với tang trống.
7. Lò xo hồi vị (ở phanh tang trống): Giúp guốc phanh tách ra khỏi tang trống khi nhả phanh.

Hiểu sâu về cấu tạo phanh sau ô tô Mazda 323 đời 2003

Phanh sau đóng vai trò quan trọng trong việc cân bằng lực phanh tổng thể của xe, đặc biệt là khi xe giảm tốc hoặc di chuyển trên địa hình dốc. Đối với Mazda 323 đời 2003, hệ thống phanh sau thường được thiết kế để tối ưu hóa hiệu quả và độ bền, đồng thời dễ dàng cho việc bảo trì.

1. Phân loại hệ thống phanh sau trên Mazda 323 đời 2003: Đĩa phanh hay Tang trống?

Có thể bạn quan tâm: Cảm Biến Lùi Mazda 3: Tiện Ích, Cấu Tạo Và Hướng Dẫn Lắp Đặt

Trong ngành công nghiệp ô tô, có hai loại hệ thống phanh chính được sử dụng cho bánh sau là phanh đĩa và phanh tang trống. Đối với Mazda 323 đời 2003, việc trang bị loại nào thường phụ thuộc vào phiên bản cụ thể của xe (ví dụ: bản sedan, bản hatchback, hoặc các gói tùy chọn).

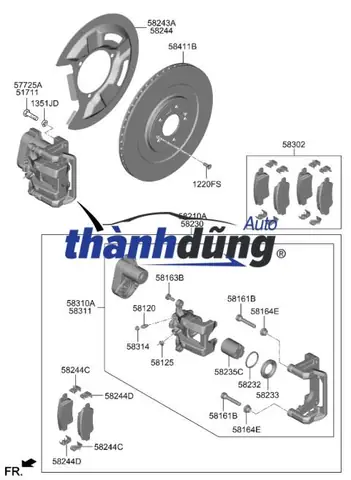

• Phanh đĩa sau: Đây là công nghệ hiện đại hơn, mang lại hiệu quả phanh cao, tản nhiệt tốt và khả năng tự làm sạch bụi bẩn hiệu quả. Khi phanh đĩa được trang bị, cấu tạo sẽ bao gồm:

  • Đĩa phanh (Brake Disc/Rotor): Một đĩa kim loại hình trụ, quay cùng bánh xe.
  • Cụm xi-lanh phanh (Brake Caliper): Bộ phận bao quanh đĩa phanh, chứa một hoặc nhiều piston. Khi áp lực dầu phanh tác động, piston sẽ đẩy má phanh ép chặt vào hai mặt của đĩa phanh, tạo ra lực ma sát để làm chậm xe.
  • Má phanh (Brake Pads): Các tấm vật liệu ma sát, được giữ trong cụm xi-lanh phanh và tiếp xúc trực tiếp với đĩa phanh.

• Phanh tang trống sau: Là công nghệ truyền thống, thường có chi phí sản xuất thấp hơn và có thể tích hợp cơ cấu phanh tay (thắng tay) một cách dễ dàng hơn. Cấu tạo của phanh tang trống bao gồm:

  • Tang trống phanh (Brake Drum): Một bộ phận hình trụ, quay cùng bánh xe.

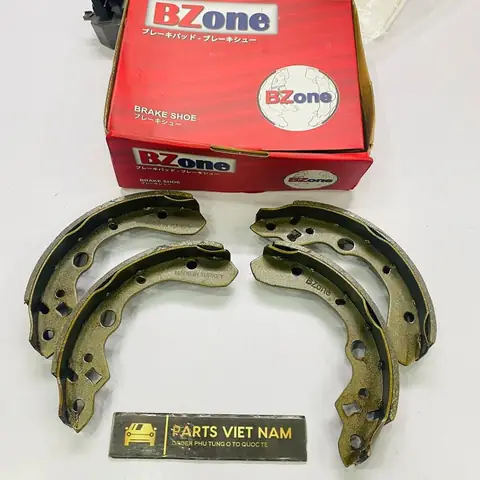

  • Guốc phanh (Brake Shoes): Hai miếng kim loại cong với vật liệu ma sát gắn ở mặt ngoài. Khi áp lực dầu phanh tác động, xi-lanh bánh xe sẽ đẩy hai guốc phanh bung ra, ép vào mặt trong của tang trống.
  • Xi-lanh bánh xe (Wheel Cylinder): Chứa hai piston nhỏ, nhận áp lực dầu phanh và đẩy guốc phanh.
  • Cơ cấu điều chỉnh độ rơ: Một bộ phận tự động hoặc điều chỉnh bằng tay để đảm bảo khoảng cách giữa guốc phanh và tang trống luôn phù hợp, không quá xa để giảm hiệu quả phanh và không quá gần để gây cạ sát làm mòn.
  • Lò xo hồi vị: Các lò xo có nhiệm vụ kéo guốc phanh trở lại vị trí ban đầu khi nhả bàn đạp phanh.

2. Các bộ phận chính trong hệ thống phanh sau

Có thể bạn quan tâm: Công Dụng Và Chức Năng Của Chìa Khóa Xe Mazda 3: Hướng Dẫn Chi Tiết Cho Người Dùng

Bất kể là phanh đĩa hay tang trống, các bộ phận cốt lõi sau đây đều đóng vai trò thiết yếu trong việc truyền lực và tạo ra ma sát để dừng xe:

2.1. Đĩa phanh (cho xe trang bị phanh đĩa)

Đĩa phanh trên Mazda 323 đời 2003 thường được làm từ gang đúc, một vật liệu có khả năng chịu nhiệt và chống mài mòn tốt. Đĩa phanh có thể là loại đặc hoặc loại có rãnh thông hơi. Loại có rãnh thông hơi giúp tản nhiệt hiệu quả hơn, giảm nguy cơ bị quá nhiệt (warping) khi phanh gấp hoặc sử dụng phanh liên tục, đặc biệt hữu ích khi xe hoạt động trong điều kiện tải nặng hoặc xuống dốc dài.

• Chức năng: Cung cấp bề mặt ma sát cho má phanh ép vào.
• Vấn đề thường gặp: Cong vênh do quá nhiệt, nứt, mòn không đều, rỗ bề mặt.

2.2. Tang trống phanh (cho xe trang bị phanh tang trống)

Tang trống phanh cũng thường được làm từ gang. Hình dạng trụ của nó cho phép guốc phanh bám vào mặt trong. Sự mài mòn và biến dạng của tang trống là điều không thể tránh khỏi sau một thời gian sử dụng.

• Chức năng: Cung cấp bề mặt ma sát cho guốc phanh ép vào.
• Vấn đề thường gặp: Mòn không đều, bị rỗ, nứt, biến dạng.

2.3. Má phanh / Guốc phanh

Đây là những bộ phận chịu trách nhiệm chính trong việc tạo ra lực ma sát. Vật liệu làm má phanh/guốc phanh rất đa dạng, từ các hợp chất hữu cơ (organic), bán kim loại (semi-metallic) đến gốm (ceramic). Mỗi loại có những ưu và nhược điểm riêng về hiệu suất phanh, độ bền, khả năng chịu nhiệt và tiếng ồn.

Có thể bạn quan tâm: Có Thay Thế Màn Hình Cho Mazda Cx-5 Được Không? Cập Nhật & Lời Khuyên Từ Chuyên Gia

• Chức năng: Tạo ra ma sát khi tiếp xúc với đĩa hoặc tang trống phanh.
• Vấn đề thường gặp: Mòn quá mức, chai cứng, nứt vỡ, phát ra tiếng kêu bất thường.

2.4. Cụm xi-lanh phanh (Caliper cho phanh đĩa)

Cụm xi-lanh phanh là “trái tim” của hệ thống phanh đĩa. Nó chứa piston được điều khiển bởi áp lực dầu phanh. Piston sẽ đẩy má phanh vào đĩa. Cụm xi-lanh có thể có một hoặc nhiều piston, tùy thuộc vào thiết kế của nhà sản xuất.

• Chức năng: Chuyển đổi áp lực thủy lực thành lực cơ học để ép má phanh.
• Vấn đề thường gặp: Piston bị kẹt do bụi bẩn hoặc rỉ sét, gioăng cao su bị lão hóa gây rò rỉ dầu phanh.

2.5. Xi-lanh bánh xe (cho phanh tang trống)

Tương tự như cụm xi-lanh phanh, xi-lanh bánh xe trên hệ thống tang trống cũng chứa piston. Tuy nhiên, nó nhỏ gọn hơn và có nhiệm vụ đẩy hai guốc phanh ra hai bên.

• Chức năng: Chuyển đổi áp lực thủy lực thành lực cơ học để đẩy guốc phanh.
• Vấn đề thường gặp: Piston bị kẹt, gioăng cao su bị lão hóa gây rò rỉ dầu phanh.

2.6. Dầu phanh và hệ thống ống dẫn

Dầu phanh là một loại chất lỏng thủy lực đặc biệt, có khả năng chịu áp lực cao và không bị nén khi truyền lực.
Chức năng của dầu phanh: Truyền áp lực từ bàn đạp phanh đến các xi-lanh bánh xe một cách hiệu quả.
Chức năng của ống dẫn dầu phanh: Kết nối tổng phanh với các xi-lanh bánh xe, cho phép dầu phanh lưu thông.

Dầu phanh có đặc tính hút ẩm theo thời gian. Độ ẩm cao trong dầu phanh sẽ làm giảm điểm sôi của nó, dẫn đến hiện tượng “bọt khí” trong hệ thống khi phanh nóng, gây mất hiệu quả phanh (hiện tượng “phanh mất tác dụng” – brake fade).

Có thể bạn quan tâm: Có Nên Mua Xe Mazda 6 Cũ Đời Sâu Không? Phân Tích Toàn Diện Cho Người Mua Thông Thái

• Vấn đề thường gặp với dầu phanh: Hấp thụ hơi ẩm, xuống cấp theo thời gian, gây ăn mòn các bộ phận kim loại trong hệ thống.
• Vấn đề thường gặp với ống dẫn: Rò rỉ, nứt vỡ, bị ăn mòn.

2.7. Cơ cấu điều chỉnh độ rơ và lò xo hồi vị (chỉ có ở phanh tang trống)

• Cơ cấu điều chỉnh độ rơ: Đảm bảo rằng khi má phanh mòn, guốc phanh vẫn luôn tiếp xúc đủ gần với tang trống để có thể kích hoạt phanh một cách hiệu quả. Trên các xe đời cũ hơn như Mazda 323 đời 2003, cơ cấu này có thể cần được điều chỉnh định kỳ để duy trì hiệu suất phanh tối ưu.
• Lò xo hồi vị: Sau khi nhả bàn đạp phanh, các lò xo này sẽ kéo guốc phanh trở lại vị trí ban đầu, đảm bảo chúng không còn tiếp xúc với tang trống, giúp bánh xe quay tự do.

3. Nguyên lý hoạt động chung

Khi người lái đạp bàn đạp phanh, một piston trong tổng phanh chính sẽ di chuyển, tạo áp lực lên dầu phanh trong hệ thống. Áp lực này được truyền qua các ống dẫn dầu đến cụm xi-lanh phanh (đối với phanh đĩa) hoặc xi-lanh bánh xe (đối với phanh tang trống) ở mỗi bánh.

• Với phanh đĩa: Piston trong cụm xi-lanh sẽ đẩy má phanh ép chặt vào hai mặt của đĩa phanh đang quay, tạo ra lực ma sát làm chậm và dừng bánh xe.
• Với phanh tang trống: Piston trong xi-lanh bánh xe sẽ đẩy guốc phanh bung ra, ép vào mặt trong của tang trống đang quay, tạo ra lực ma sát làm chậm và dừng bánh xe.

Khi nhả bàn đạp phanh, áp lực dầu phanh giảm xuống, các lò xo hồi vị (ở phanh tang trống) hoặc cơ cấu piston (ở phanh đĩa) sẽ kéo má phanh/guốc phanh ra khỏi đĩa/tang trống, cho phép bánh xe quay tự do trở lại.

4. Tầm quan trọng của việc bảo dưỡng định kỳ

Hiểu rõ cấu tạo phanh sau ô tô Mazda 323 đời 2003 là bước đầu tiên để bạn chủ động hơn trong việc bảo dưỡng xe. Hệ thống phanh là một trong những bộ phận an toàn quan trọng nhất, do đó việc kiểm tra và bảo dưỡng định kỳ là cực kỳ cần thiết.

• Kiểm tra má phanh/guốc phanh: Thay thế khi mòn đến giới hạn quy định để đảm bảo hiệu quả phanh.
• Kiểm tra đĩa phanh/tang trống: Theo dõi tình trạng bề mặt, độ dày và xem có bị cong vênh, nứt hay không.
• Kiểm tra dầu phanh: Thay thế định kỳ theo khuyến cáo của nhà sản xuất (thường là 2 năm/40.000km hoặc 3 năm/60.000km tùy loại dầu và điều kiện sử dụng) để đảm bảo hệ thống hoạt động hiệu quả và tránh ăn mòn. Kiểm tra mức dầu phanh thường xuyên cũng rất quan trọng.
• Kiểm tra xi-lanh phanh: Đảm bảo piston hoạt động trơn tru, không bị kẹt và không có rò rỉ dầu.
• Kiểm tra ống dẫn dầu phanh: Tìm kiếm các dấu hiệu rò rỉ, nứt hoặc hư hỏng.

Việc chăm sóc đúng cách cho hệ thống phanh sau của chiếc Mazda 323 đời 2003 không chỉ giúp đảm bảo an toàn mà còn kéo dài tuổi thọ của các bộ phận, tiết kiệm chi phí sửa chữa về lâu dài. Đội ngũ kỹ thuật viên tại thienminh-autosafety.com luôn sẵn sàng tư vấn và hỗ trợ bạn trong việc bảo dưỡng và sửa chữa hệ thống phanh, đảm bảo chiếc xe của bạn luôn vận hành an toàn trên mọi nẻo đường.

Kết thúc bài viết, việc nắm vững cấu tạo và nguyên lý hoạt động của phanh sau xe Mazda 323 đời 2003 sẽ giúp bạn có cái nhìn tổng quan hơn về hệ thống quan trọng này. Đừng quên kiểm tra định kỳ và thay thế các bộ phận hao mòn để đảm bảo an toàn tối đa cho mỗi chuyến đi.
