Hướng Dẫn Chi Tiết Cách Lắp Cảm Biến Lùi Mazda 3 Chuẩn Xác Nhất

Việc trang bị cảm biến lùi cho xe Mazda 3 là một nâng cấp thông minh, giúp tăng cường đáng kể khả năng quan sát khi lùi xe, hạn chế tối đa va chạm và bảo vệ xế yêu của bạn khỏi những hư hỏng không đáng có. Tuy nhiên, không phải ai cũng nắm rõ quy trình lắp đặt. Bài viết này sẽ cung cấp hướng dẫn chi tiết, từng bước về cách lắp cảm biến lùi Mazda 3 một cách chuẩn xác, an toàn và hiệu quả, giúp bạn tự tin hơn trong việc bảo vệ và nâng cấp chiếc xe của mình.

Tóm Tắt Quy Trình Lắp Đặt Cảm Biến Lùi Mazda 3

Việc lắp đặt cảm biến lùi cho Mazda 3 có thể được chia thành các bước chính sau: chuẩn bị dụng cụ, xác định vị trí lắp đặt, khoan lỗ, đi dây tín hiệu, kết nối với màn hình/loa và kiểm tra hoạt động. Dưới đây là các bước chi tiết hơn để bạn dễ dàng hình dung và thực hiện.

1. Chuẩn bị: Thu thập đầy đủ dụng cụ cần thiết và các bộ phận của cảm biến lùi.
2. Xác định vị trí cảm biến: Lên phương án bố trí các mắt cảm biến trên cản sau sao cho hợp lý và thẩm mỹ nhất.
3. Khoan lỗ: Sử dụng mũi khoét chuyên dụng để tạo lỗ trên cản sau xe theo đúng kích thước mắt cảm biến.
4. Đi dây tín hiệu: Luồn dây cáp từ các mắt cảm biến về khu vực điều khiển.
5. Kết nối bộ điều khiển: Gắn bộ xử lý trung tâm và kết nối với nguồn điện, tín hiệu đèn lùi.
6. Lắp đặt màn hình/loa: Đặt màn hình hiển thị hoặc loa cảnh báo tại vị trí thuận tiện cho người lái.
7. Kiểm tra: Vận hành thử nghiệm hệ thống để đảm bảo mọi chức năng hoạt động chính xác.

Hiểu Rõ Về Cảm Biến Lùi Và Lợi Ích Khi Lắp Đặt Trên Mazda 3

Cảm biến lùi, hay còn gọi là cảm biến hỗ trợ đỗ xe, là một hệ thống an toàn chủ động được thiết kế để cảnh báo cho người lái về các vật cản ở phía sau xe khi đang di chuyển ở tốc độ thấp, đặc biệt là khi lùi xe vào bãi đỗ hoặc di chuyển trong không gian hẹp. Hệ thống này hoạt động dựa trên nguyên lý sóng siêu âm hoặc sóng điện từ, khi gặp vật cản, chúng sẽ phản xạ lại bộ xử lý trung tâm, từ đó phát ra tín hiệu cảnh báo cho người lái thông qua âm thanh hoặc hình ảnh hiển thị trên màn hình.

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Kết Nối Mazda 6 Với Carplay

Việc lắp đặt cách lắp cảm biến lùi Mazda 3 mang lại nhiều lợi ích thiết thực:

• Tăng cường an toàn: Giảm thiểu nguy cơ va chạm với các phương tiện khác, người đi bộ, vật thể cố định hoặc các chướng ngại vật khuất tầm nhìn, đặc biệt là trong điều kiện ánh sáng yếu hoặc thời tiết xấu.
• Hạn chế hư hỏng xe: Ngăn chặn những va quệt đáng tiếc có thể gây trầy xước, móp méo cản sau, đèn hậu hoặc các bộ phận khác của xe, giúp tiết kiệm chi phí sửa chữa.
• Hỗ trợ đỗ xe dễ dàng: Giúp người lái, đặc biệt là những người chưa có nhiều kinh nghiệm, thực hiện thao tác lùi xe một cách tự tin và chính xác hơn.
• Nâng cao giá trị xe: Một chiếc xe được trang bị đầy đủ các tính năng an toàn hiện đại thường có giá trị bán lại cao hơn.
• Tăng tính thẩm mỹ: Các bộ cảm biến lùi hiện đại ngày nay có thiết kế nhỏ gọn, tinh tế, có thể lắp đặt một cách hài hòa với tổng thể thiết kế của xe, thậm chí còn có nhiều màu sắc để phù hợp với màu sơn cản sau của xe.

Chuẩn Bị Dụng Cụ Và Vật Tư Cần Thiết

Trước khi bắt tay vào thực hiện cách lắp cảm biến lùi Mazda 3, việc chuẩn bị đầy đủ dụng cụ và vật tư là vô cùng quan trọng để đảm bảo quy trình diễn ra suôn sẻ và hiệu quả.

Các Loại Dụng Cụ Cần Thiết:

• Bộ cảm biến lùi: Bao gồm các mắt cảm biến, bộ xử lý trung tâm (module điều khiển), dây tín hiệu, màn hình hiển thị hoặc loa cảnh báo.
• Máy khoan điện: Để tạo lỗ trên cản sau xe.
• Mũi khoét chuyên dụng: Thường đi kèm với bộ cảm biến hoặc có thể mua riêng, có kích thước phù hợp với đường kính mắt cảm biến (thường từ 16mm đến 22mm).
• Tua vít các loại: Dẹt, bake để tháo lắp các chi tiết nội thất.
• Kìm: Kìm cắt, kìm tuốt dây.
• Băng dính điện (tape cách điện): Để cách điện các mối nối dây.
• Dây rút nhựa: Để cố định dây tín hiệu gọn gàng.
• Bút thử điện hoặc đồng hồ đo điện áp: Để xác định nguồn điện và tín hiệu đèn lùi.
• Dao rọc giấy: Để xử lý các chi tiết nhựa nhỏ hoặc băng dính.
• Giẻ lau sạch: Để vệ sinh bề mặt.
• Găng tay bảo hộ: Để đảm bảo an toàn.
• Kính bảo hộ: Để bảo vệ mắt khi khoan hoặc cắt.

Các Vật Tư Khác:

• Bộ cảm biến lùi: Chọn loại có thương hiệu uy tín, phù hợp với xe Mazda 3 và nhu cầu sử dụng (số lượng mắt, loại cảnh báo).
• Dây tín hiệu: Đảm bảo đủ chiều dài để đi từ cản sau về khoang lái.
• Bóng đèn chiếu sáng biển số hoặc đèn lùi: Đôi khi cần tháo rời để luồn dây.

Quy Trình Lắp Đặt Chi Tiết Cách Lắp Cảm Biến Lùi Mazda 3

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Sử Dụng Màn Hình Mazda Cx-5: Khám Phá Công Nghệ Thông Minh

Dưới đây là các bước chi tiết để bạn có thể tự tin thực hiện cách lắp cảm biến lùi Mazda 3. Hãy thực hiện cẩn thận và theo đúng trình tự để đảm bảo an toàn và hiệu quả.

Bước 1: Tháo Ráp Cản Sau Xe Mazda 3

Để tiếp cận vị trí lắp đặt cảm biến một cách thuận tiện, bạn cần tháo rời cản sau của xe Mazda 3.

1. Xác định các ốc vít và ngàm giữ: Quan sát kỹ xung quanh mép cản sau, các hốc bánh xe, và phần dưới gầm xe. Thường có các vít giữ ở hai bên hốc bánh xe, dưới gầm xe và có thể có các ngàm nhựa ẩn phía trên.
2. Sử dụng tua vít và công cụ tháo nhựa: Dùng tua vít phù hợp để tháo các ốc vít đã xác định. Sử dụng công cụ tháo nhựa chuyên dụng để nạy nhẹ nhàng các ngàm giữ, tránh làm gãy hoặc trầy xước nhựa.
3. Cẩn thận tháo cản sau: Sau khi tháo hết ốc vít và ngàm giữ, bạn nhẹ nhàng kéo cản sau ra khỏi xe. Có thể cần hai người để thao tác an toàn, đặc biệt là với những cản xe lớn.

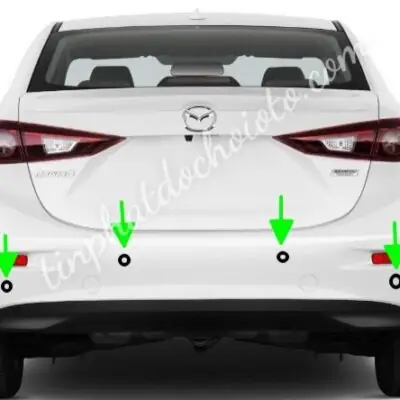

Bước 2: Xác Định Vị Trí Lắp Đặt Mắt Cảm Biến

Việc bố trí các mắt cảm biến đóng vai trò quan trọng trong hiệu quả hoạt động của hệ thống.

Có thể bạn quan tâm: Cách Cài Đặt Logo Xe Ô Tô Mazda: Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu

1. Vị trí lý tưởng: Các mắt cảm biến nên được lắp đặt ở các vị trí đối xứng trên cản sau, cách đều nhau và cách các góc xe một khoảng nhất định. Khoảng cách tiêu chuẩn thường là từ 40cm đến 60cm giữa các mắt.
2. Tránh vật cản: Đảm bảo không có các chi tiết như pát biển số, đèn phản quang, hoặc các bộ phận cấu trúc của xe chắn sóng siêu âm.
3. Dùng thước đo và bút đánh dấu: Sử dụng thước để đo khoảng cách chính xác và đánh dấu vị trí dự kiến lắp đặt mắt cảm biến lên mặt trong hoặc mặt ngoài cản sau.
4. Lưu ý hướng lắp đặt: Hầu hết các mắt cảm biến đều có dấu hiệu chỉ hướng lắp đặt để đảm bảo góc quét tối ưu.

Bước 3: Khoan Lỗ Lắp Đặt Mắt Cảm Biến

Đây là bước đòi hỏi sự chính xác và cẩn thận.

1. Chọn mũi khoét phù hợp: Sử dụng mũi khoét chuyên dụng có đường kính tương đương với mắt cảm biến bạn đang sử dụng.
2. Khoan từ phía trong (khuyến nghị): Để đảm bảo thẩm mỹ và tránh làm trầy xước bề mặt sơn, tốt nhất nên khoan lỗ từ phía bên trong cản sau.
3. Dùng thước đo và đánh dấu điểm tâm: Đảm bảo điểm tâm của lỗ khoét trùng với vị trí bạn đã đánh dấu.
4. Khoan từ từ và đều tay: Giữ máy khoan thẳng góc với bề mặt cản. Khoan từ từ, không dùng lực quá mạnh để tránh làm vỡ hoặc nứt nhựa.
5. Kiểm tra kích thước lỗ: Sau khi khoét, thử lắp thử mắt cảm biến vào lỗ để đảm bảo vừa vặn, không quá chật cũng không quá lỏng. Nếu cần, có thể dùng dao rọc giấy để chỉnh sửa nhẹ nhàng.
6. Vệ sinh bề mặt: Lau sạch bụi bẩn sau khi khoét.

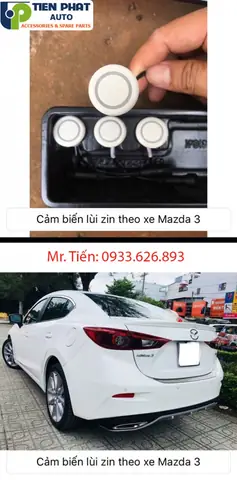

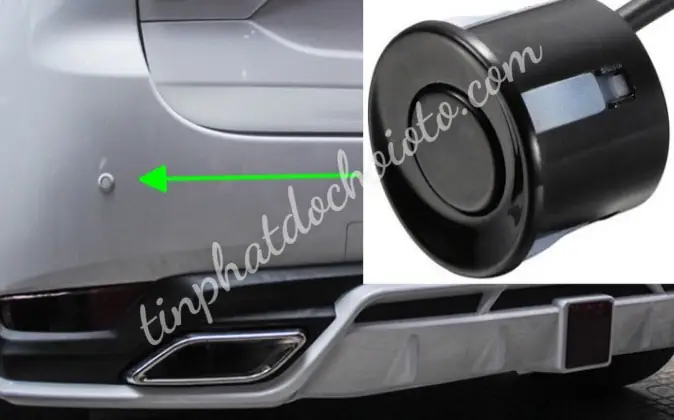

Bước 4: Lắp Đặt Mắt Cảm Biến Vào Cản Sau

Sau khi đã có các lỗ khoét chuẩn xác, tiến hành lắp đặt mắt cảm biến.

1. Đẩy mắt cảm biến vào lỗ: Đưa từng mắt cảm biến vào các lỗ đã khoét trên cản sau. Đảm bảo các mắt cảm biến được lắp đúng chiều (thường có ký hiệu “UP” hoặc dấu mũi tên chỉ hướng lên trên).
2. Ấn nhẹ để cố định: Dùng tay ấn nhẹ nhàng cho đến khi các mắt cảm biến khớp chặt vào vị trí, đảm bảo chúng không bị lung lay.

Bước 5: Luồn Dây Tín Hiệu và Kết Nối Bộ Điều Khiển

Đây là công đoạn phức tạp nhất, đòi hỏi sự tỉ mỉ để đảm bảo hệ thống hoạt động ổn định.

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Cài Youtube Cho Mazda 3 Trên Otofun

1. Luồn dây từ mắt cảm biến: Lần lượt luồn dây tín hiệu từ mỗi mắt cảm biến qua các lỗ khoét và đi vào bên trong khoang xe.
2. Sử dụng dây rút nhựa để cố định: Để tránh dây bị chùng, tuột hoặc cọ xát vào các bộ phận chuyển động của xe, hãy dùng dây rút nhựa để cố định chúng vào các vị trí chắc chắn trên khung xe.
3. Tìm vị trí đi dây vào khoang lái: Thường có các khe hở hoặc lỗ chờ sẵn ở khu vực cốp sau hoặc dưới gầm xe để luồn dây vào bên trong. Bạn có thể cần tháo các chi tiết nhựa ốp cốp để dễ dàng hơn.
4. Kết nối với bộ xử lý trung tâm: Bộ xử lý trung tâm (module điều khiển) thường được đặt ở vị trí khuất, an toàn trong khoang lái hoặc gần khu vực đèn lùi. Cắm các dây tín hiệu từ mắt cảm biến vào các cổng tương ứng trên module.
5. Xác định nguồn điện và tín hiệu đèn lùi:
   • Nguồn điện dương (+12V): Tìm nguồn điện luôn có điện (ví dụ: từ bình ắc quy hoặc hộp cầu chì phụ) để cấp nguồn cho module.
   • Tín hiệu đèn lùi: Tìm dây tín hiệu của đèn lùi. Khi bạn vào số lùi, dây này sẽ có điện. Sử dụng bút thử điện hoặc đồng hồ đo để xác định chính xác.
   • Nguồn điện âm (Mass): Tìm một điểm tiếp đất chắc chắn trên khung xe để kết nối dây âm của module.
6. Đấu nối dây: Sử dụng băng dính điện để cách điện kỹ lưỡng cho tất cả các mối nối dây. Đảm bảo các mối nối chắc chắn, không bị hở.

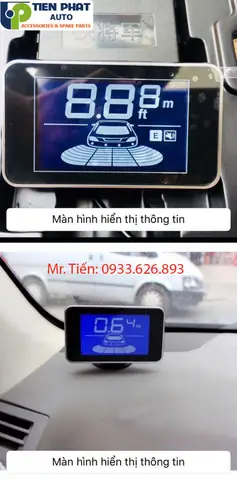

Bước 6: Lắp Đặt Màn Hình Hiển Thị hoặc Loa Cảnh Báo

Tùy thuộc vào loại cảm biến bạn chọn, sẽ có màn hình hiển thị hoặc loa cảnh báo.

• Đối với màn hình hiển thị:
  • Chọn vị trí lắp đặt thuận tiện cho người lái quan sát, thường là trên táp-lô, gần gương chiếu hậu hoặc tích hợp vào màn hình giải trí (nếu có khả năng).
  • Luồn dây tín hiệu từ module điều khiển đến màn hình.
  • Cố định màn hình chắc chắn bằng keo chuyên dụng hoặc vít.
• Đối với loa cảnh báo:
  • Chọn vị trí lắp đặt phát ra âm thanh rõ ràng, không bị cản trở, thường là gần khu vực người lái.
  • Luồn dây tín hiệu từ module điều khiển đến loa.
  • Cố định loa chắc chắn.

Bước 7: Lắp Lại Cản Sau và Kiểm Tra Hệ Thống

Sau khi hoàn thành các bước đấu nối, tiến hành lắp ráp lại xe và kiểm tra hoạt động.

1. Lắp lại cản sau: Đặt cản sau vào đúng vị trí ban đầu, cẩn thận gắn lại các ngàm giữ và siết chặt các ốc vít.
2. Khởi động xe và kiểm tra:
   • Vào số lùi. Hệ thống cảm biến lùi phải được kích hoạt.
   • Kiểm tra màn hình hiển thị hoặc loa cảnh báo có hoạt động không.
   • Di chuyển lại gần một vật cản (tường, cột) và quan sát/lắng nghe tín hiệu cảnh báo. Khoảng cách cảnh báo từ xa đến gần sẽ thay đổi tương ứng với khoảng cách đến vật cản.
3. Kiểm tra đèn lùi: Đảm bảo đèn lùi vẫn hoạt động bình thường sau khi lắp đặt.

Những Lưu Ý Quan Trọng Khi Lắp Đặt Cảm Biến Lùi

Để đảm bảo cách lắp cảm biến lùi Mazda 3 đạt kết quả tốt nhất, bạn cần ghi nhớ một số lưu ý quan trọng sau:

• Chọn sản phẩm chất lượng: Ưu tiên các bộ cảm biến từ các thương hiệu uy tín, có bảo hành rõ ràng để đảm bảo độ bền và độ chính xác.
• Đọc kỹ hướng dẫn sử dụng: Mỗi bộ cảm biến có thể có những đặc thù riêng, hãy luôn đọc kỹ hướng dẫn đi kèm của nhà sản xuất.
• An toàn là trên hết: Luôn sử dụng các thiết bị bảo hộ như găng tay, kính bảo hộ khi thao tác với dụng cụ sắc nhọn hoặc khi khoan. Ngắt kết nối ắc quy trước khi thực hiện đấu nối điện để tránh chập điện.
• Đi dây gọn gàng: Cố định dây tín hiệu cẩn thận bằng dây rút nhựa để tránh bị rối, đứt hoặc ảnh hưởng đến hoạt động của xe.
• Băng keo cách điện chất lượng cao: Sử dụng băng keo điện tốt để đảm bảo các mối nối được cách điện an toàn, tránh ẩm ướt và ăn mòn.
• Tham khảo ý kiến chuyên gia nếu cần: Nếu bạn không tự tin vào khả năng của mình, tốt nhất nên mang xe đến các gara uy tín để được lắp đặt bởi đội ngũ kỹ thuật viên chuyên nghiệp. Việc lắp đặt sai kỹ thuật có thể gây hư hỏng cho hệ thống điện của xe hoặc làm giảm hiệu quả hoạt động của cảm biến.
• Kiểm tra định kỳ: Sau một thời gian sử dụng, bạn nên kiểm tra lại hoạt động của cảm biến, vệ sinh mắt cảm biến để đảm bảo chúng luôn sạch sẽ và hoạt động tốt nhất.

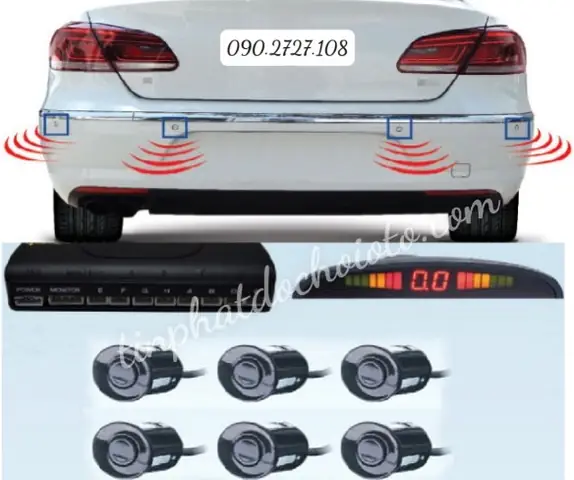

Lựa Chọn Hệ Thống Cảm Biến Lùi Phù Hợp Cho Mazda 3

Trên thị trường hiện nay có rất nhiều loại cảm biến lùi với các tính năng và mức giá khác nhau. Để lựa chọn được bộ cảm biến phù hợp nhất cho chiếc Mazda 3 của bạn, hãy cân nhắc các yếu tố sau:

• Số lượng mắt cảm biến: Thông thường, các bộ cảm biến lùi có 4 mắt (2 ở hai bên và 2 ở giữa) sẽ cho phạm vi bao phủ tốt hơn. Tuy nhiên, một số xe có thiết kế cản sau hẹp hơn có thể chỉ cần 2 hoặc 3 mắt.
• Loại cảnh báo:
  • Cảnh báo bằng âm thanh (Bi-bíp): Loại phổ biến nhất, âm thanh sẽ nhanh dần và to hơn khi đến gần vật cản.
  • Cảnh báo bằng hình ảnh trên màn hình: Kết hợp với camera lùi hoặc hiển thị trực quan trên màn hình DVD/Màn hình theo xe, cho phép người lái quan sát vật cản một cách rõ ràng hơn.
  • Cảnh báo kết hợp: Vừa có âm thanh, vừa có hình ảnh, mang lại sự an toàn và tiện lợi tối đa.
• Thương hiệu và xuất xứ: Chọn các thương hiệu uy tín như Steelmate, Teyes, Vios, hoặc các hãng chuyên về phụ kiện ô tô nổi tiếng.
• Tính năng bổ sung: Một số cảm biến có thể tích hợp thêm tính năng tự động kích hoạt khi vào số lùi, hoặc khả năng chống nước, chống bụi.

Việc tìm hiểu kỹ và lựa chọn đúng loại cảm biến lùi sẽ giúp bạn tận dụng tối đa lợi ích mà thiết bị này mang lại cho chiếc Mazda 3 của mình.

Kết Luận

Lắp đặt cảm biến lùi là một nâng cấp xứng đáng, mang lại sự an tâm và an toàn vượt trội cho người lái xe Mazda 3. Bằng việc tuân thủ các bước hướng dẫn chi tiết về cách lắp cảm biến lùi Mazda 3 trong bài viết này, bạn có thể tự tin thực hiện công việc này hoặc hiểu rõ quy trình khi mang xe đến gara. Hãy nhớ rằng, sự cẩn thận, tỉ mỉ và lựa chọn sản phẩm chất lượng sẽ là chìa khóa để bạn sở hữu một hệ thống cảm biến lùi hoạt động hiệu quả, bền bỉ, góp phần bảo vệ xế yêu và đảm bảo an toàn cho mọi hành trình.
