C1336 Code Toyota: Nguyên Nhân, Triệu Chứng Và Cách Khắc Phục Hiệu Quả

Giới thiệu chung

Trong thế giới ô tô, các mã lỗi (troubleshooting codes) luôn là công cụ quan trọng giúp kỹ thuật viên và người dùng tự chẩn đoán sự cố. Đối với các dòng xe Toyota, một trong những mã lỗi thường gặp là C1336. Mã này không chỉ xuất hiện ở một mẫu xe duy nhất mà còn có thể gặp trên nhiều dòng xe khác nhau, từ Corolla, Camry, RAV4 cho đến các mẫu SUV và xe tải nhẹ của Toyota. Việc hiểu rõ nguyên nhân, triệu chứng và cách khắc phục C1336 code là điều cần thiết để bảo đảm chiếc xe của bạn luôn hoạt động ổn định, an toàn và tiết kiệm chi phí bảo dưỡng.

Bài viết dưới đây sẽ cung cấp cho bạn một cái nhìn toàn diện về C1336 code Toyota, bao gồm:

1. Khái niệm và vị trí mã lỗi C1336 trong hệ thống OBD-II.
2. Nguyên nhân phổ biến gây ra C1336.
3. Triệu chứng nhận biết khi mã lỗi xuất hiện.
4. Quy trình chẩn đoán chi tiết bằng công cụ OBD-II và các thiết bị hỗ trợ.
5. Cách khắc phục và thay thế linh kiện bị hỏng.
6. Biện pháp phòng ngừa để tránh tái xuất hiện lỗi.
7. Câu hỏi thường gặp (FAQ) và lời khuyên từ các chuyên gia.

Hãy cùng đi sâu vào từng phần để nắm bắt mọi thông tin cần thiết, giúp bạn tự tin hơn khi đối mặt với bất kỳ vấn đề nào liên quan tới C1336 code trên xe Toyota của mình.

1. C1336 Code là gì? Vị trí và chức năng trong hệ thống OBD-II

1.1. Định nghĩa chung

C1336 là một trong các mã lỗi chuẩn OBD-II (On-Board Diagnostics, phiên bản II) do hệ thống điều khiển điện tử (ECU) của Toyota phát ra. Mã này thuộc nhóm C (chỉ báo lỗi liên quan đến khung xe / chassis) và cụ thể hơn là C1336 – Steering Angle Sensor (SAS) Output Circuit Malfunction (Sự cố mạch đầu ra của cảm biến góc lái).

1.2. Vị trí cảm biến và mạch liên quan

• Cảm biến góc lái (Steering Angle Sensor – SAS): Được lắp đặt trong cột lái, gần trục quay của vô-lăng. Cảm biến này đo góc quay của vô-lăng và truyền dữ liệu tới các module điều khiển (ECU) như hệ thống ổn định điện tử (ESC), hệ thống trợ lực lái (EPS), và hệ thống hỗ trợ lái (Lane Keep Assist, LKA).
• Mạch điện: Kết nối SAS với ECU qua dây dẫn đa lớp, thường bao gồm nguồn 5V, đất (ground) và đường truyền tín hiệu analog hoặc digital tùy vào thế hệ xe.

Khi mạch này gặp vấn đề (đứt dây, ngắn mạch, lỗi cảm biến hoặc lỗi phần mềm), ECU sẽ ghi nhận và lưu trữ mã C1336 trong bộ nhớ.

Có thể bạn quan tâm: Bán Toyota Tacoma: Hướng Dẫn Chi Tiết Từ Lựa Chọn Đến Giao Nhận

1.3. Các hệ thống phụ thuộc vào SAS

• ESC (Electronic Stability Control) – Hệ thống kiểm soát ổn định
• VDC (Vehicle Dynamic Control) – Kiểm soát động học xe
• EPS (Electric Power Steering) – Trợ lực lái điện
• LKA (Lane Keep Assist) – Hỗ trợ giữ làn đường
• TCS (Traction Control System) – Kiểm soát lực kéo
• ADAS (Advanced Driver Assistance Systems) – Các tính năng hỗ trợ lái tự động

Nếu SAS không hoạt động đúng, các hệ thống trên sẽ bị vô hiệu hoá hoặc hoạt động không chính xác, ảnh hưởng nghiêm trọng đến an toàn lái xe.

2. Nguyên nhân gây ra C1336 Code

Mặc dù C1336 thường liên quan trực tiếp đến cảm biến góc lái, nhưng thực tế nguyên nhân có thể đa dạng, gồm:

2.1. Phân loại nguyên nhân theo mức độ nghiêm trọng

• Mức độ nhẹ: Nhiễu tín hiệu do kết nối lỏng, bụi bám trên đầu nối – thường có thể khắc phục bằng việc làm sạch, siết chặt.
• Mức độ trung bình: Dây dẫn bị rách, sensor bị hao mòn – cần thay thế linh kiện hoặc sửa chữa dây.
• Mức độ nghiêm trọng: Hỏng hoàn toàn SAS, hỏng nguồn cấp, hoặc lỗi phần mềm – đòi hỏi thay mới cảm biến, kiểm tra nguồn, cập nhật firmware.

3. Triệu chứng nhận biết khi C1336 xuất hiện

Mỗi người lái có thể cảm nhận khác nhau, tuy nhiên các dấu hiệu chung bao gồm:

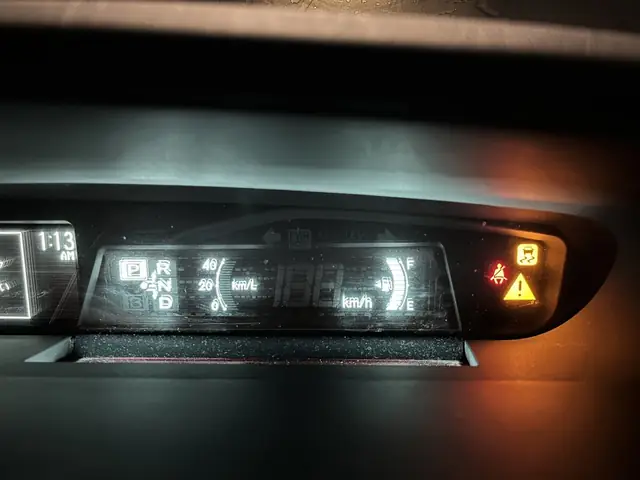

1. Đèn báo “ESC” hoặc “VSC” sáng liên tục

2. Thường xuất hiện ngay sau khi bật chìa khóa hoặc khi xe đang di chuyển.

3. Hệ thống trợ lực lái (EPS) giảm hoặc không hoạt động

4. Vô-lăng trở nên nặng, đặc biệt ở tốc độ thấp hoặc khi quay gấp.

5. Cảnh báo “Steering Angle Sensor” trên màn hình hiển thị

6. Một số mẫu xe hiển thị thông báo lỗi trực tiếp trên bảng đồng hồ.

7. Hệ thống ổn định (ESC) hoặc kiểm soát lực kéo (TCS) không hoạt động

8. Khi phanh gấp hoặc vào vòng cua, xe có thể mất độ bám hoặc không ổn định.

9. Mất chức năng hỗ trợ lái tự động (Lane Keep Assist, Adaptive Cruise Control)

10. Các tính năng này sẽ tự động tắt để tránh sai sót.

11. Khó khởi động (trong trường hợp lỗi phần mềm hoặc nguồn điện không ổn định)

12. ECU có thể không nhận tín hiệu chính xác để cho phép khởi động.

13. Âm thanh hoặc rung lắc bất thường từ cột lái

14. Khi SAS bị lỗi, có thể nghe thấy tiếng kêu hoặc cảm nhận rung lắc khi quay vô-lăng.

Nếu xuất hiện một hoặc nhiều triệu chứng trên, việc kiểm tra mã lỗi C1336 ngay lập tức là rất quan trọng để tránh những hậu quả nghiêm trọng hơn.

4. Quy trình chẩn đoán C1336 bằng OBD-II và công cụ hỗ trợ

Có thể bạn quan tâm: Bán Toyota Previa: Hướng Dẫn Chi Tiết Từ Lựa Chọn Đến Giao Dịch Thành Công

44.1. Dụng cụ cần chuẩn bị

4.2. Bước 1: Đọc và xác nhận mã lỗi

1. Cắm máy quét OBD-II vào cổng chuẩn (thường ở phía dưới bảng điều khiển bên lái).
2. Bật chìa khóa (không cần khởi động động cơ).
3. Chọn “Read Codes” → Xác nhận hiện diện mã C1336.
4. Ghi lại các mã lỗi phụ (nếu có) như C1210, C1201, … các mã này có thể cung cấp thông tin bổ trợ.

4.3. Bước 2: Kiểm tra nguồn và đất

• Đo điện áp nguồn 5V: Đặt đa mét ở chế độ đo DC, đo điện áp tại đầu vào SAS. Giá trị chuẩn thường là 5.0 ± 0.5 V.
• Kiểm tra đất: Đo điện trở đất giữa chốt đất của SAS và khung xe; giá trị phải < 5 Ω. Nếu quá cao, kiểm tra dây và đầu nối.

4.4. Bước 3: Kiểm tra dây dẫn và đầu nối

• Kiểm tra độ liên tục: Đặt đa mét ở chế độ đo ôm (continuity), kiểm tra từng dây (V+, GND, Signal) từ ECU tới SAS.
• Kiểm tra ngắn mạch: Đo điện trở giữa các dây; nếu thấy giá trị gần 0 Ω giữa V+ và GND, có khả năng ngắn mạch.
• Kiểm tra oxy hoá / bám bẩn: Dùng bình xịt dung môi tẩy rửa điện tử (contact cleaner) làm sạch các đầu nối.

4.5. Bước 4: Kiểm tra cảm biến góc lái (SAS)

• Kiểm tra tín hiệu đầu ra: Dùng đa mét hoặc oscilloscope để đo tín hiệu analog/digital tại đầu ra SAS khi quay vô-lăng.
• Giá trị chuẩn: Đối với sensor analog, điện áp thường thay đổi từ 0.5 V (góc -540°) đến 4.5 V (góc +540°). Đối với sensor digital, cần kiểm tra dạng xung (pulse) và tần số thay đổi khi quay vô-lăng.
• So sánh với dữ liệu chuẩn: Tham khảo bảng dữ liệu trong service manual để xác định độ lệch.

4.6. Bước 5: Kiểm tra phần mềm ECU

• Nếu các bước trên không phát hiện lỗi phần cứng, cần kiểm tra phiên bản firmware của ECU (thường qua phần mềm chẩn đoán chuyên dụng).
• Thực hiện update hoặc reflash nếu có bản cập nhật mới từ Toyota.

4.7. Bước 6: Xác nhận và xoá lỗi

• Sau khi thực hiện sửa chữa, dùng máy quét OBD-II để Clear Codes.
• Lái thử xe qua các tình huống (đi vòng quanh, bật ESC, quay vô-lăng) để xác nhận mã lỗi không tái xuất hiện.

5. Cách khắc phục và thay thế linh kiện

Có thể bạn quan tâm: Bán Toyota Celica: Hướng Dẫn Chi Tiết Từ A Đến Z Để Thành Công Trong Thị Trường Ô Tô Cũ

5.1. Khi nguyên nhân là đứt dây dẫn hoặc kết nối lỏng

1. Siết chặt các chốt kết nối: Đảm bảo các đầu nối chặt chẽ.
2. Thay dây dẫn: Nếu phát hiện dây bị rách, cắt và hàn lại hoặc thay mới toàn bộ đoạn dây.
3. Bảo vệ dây bằng ống bọc chịu nhiệt để tránh hư hại trong tương lai.

5.2. Khi nguyên nhân là cảm biến góc lái (SAS) hỏng

1. Tháo SAS:
2. Ngắt nguồn pin (để tránh rủi ro điện).
3. Gỡ bỏ các ốc vít giữ vô-lăng (có thể cần dụng cụ tháo vô-lăng).
4. Rút cảm biến ra khỏi ổ cắm.
5. Lắp cảm biến mới:
6. Đặt SAS mới vào vị trí chính xác, đảm bảo không bị lệch góc.
7. Vặn chặt ốc, kết nối lại dây dẫn.
8. Cân chỉnh lại cảm biến (đánh chuẩn):
9. Sử dụng thiết bị cân chỉnh (steering angle calibration) trên phần mềm chẩn đoán.
10. Thực hiện quá trình “Steering Angle Reset” theo hướng dẫn trong service manual.

5.3. Khi nguyên nhân là nguồn cấp 5V không ổn định

• Kiểm tra bộ nguồn (voltage regulator) tại ECU.
• Thay thế nếu đo được điện áp không ổn định hoặc có nhiễu.
• Đảm bảo dây nguồn không bị chạm vào các bộ phận nhiệt.

5.4. Khi nguyên nhân là lỗi phần mềm ECU

• Cập nhật firmware: Sử dụng phần mềm Toyota Techstream hoặc công cụ tương đương để flash phiên bản mới.
• Reset ECU: Ngắt nguồn pin 10-15 phút, sau đó khởi động lại để xoá mọi dữ liệu lỗi tạm thời.

5.5. Kiểm tra lại sau khi sửa

• Thực hiện kiểm tra lại mọi thông số điện áp, độ liên tục.
• Lái thử xe trong môi trường thực tế (đường phố, vòng đèn) để đảm bảo ESC, EPS và các hệ thống ADAS hoạt động bình thường.

6. Biện pháp phòng ngừa để tránh tái xuất hiện C1336

1. Kiểm tra định kỳ dây dẫn và đầu nối trong quá trình bảo dưỡng 10.000 – 20.000 km.
2. Rửa sạch bụi bẩn, oxi hoá bằng dung môi chuyên dụng mỗi khi thay dầu hoặc sau các vụ va chạm nhẹ.
3. Bảo vệ cột lái: Tránh lắp phụ kiện không chính hãng (như vô-lăng sau khi thay) gây áp lực lên SAS.
4. Cập nhật phần mềm: Đảm bảo ECU luôn chạy phiên bản firmware mới nhất do nhà sản xuất cung cấp.
5. Kiểm tra cân chỉnh SAS sau mỗi lần thay vô-lăng, sửa chữa hệ thống lái hoặc sau các vụ va chạm.
6. Sử dụng linh kiện chính hãng: Đối với SAS và các dây dẫn liên quan, luôn lựa chọn linh kiện OEM (Original Equipment Manufacturer) để đảm bảo độ tương thích và độ bền.

7. Câu hỏi thường gặp (FAQ)

7.1. C1336 có ảnh hưởng đến bảo hành không?

Có thể bạn quan tâm: Bán Toyota 4runner: Hướng Dẫn Chi Tiết Từ Lựa Chọn Đến Giao Nhận

Nếu xe còn trong thời gian bảo hành và lỗi được xác định là do lỗi nhà sản xuất (ví dụ: SAS hỏng sớm), Toyota sẽ chịu trách nhiệm sửa chữa hoặc thay thế miễn phí. Tuy nhiên, nếu nguyên nhân là do va chạm hoặc lắp đặt không đúng, chi phí có thể do chủ xe chịu.

7.2. Tôi có thể tự sửa C1336 mà không đến garage?

Nếu bạn có kinh nghiệm làm việc với điện tử ô tô, có dụng cụ đo đa mét và biết cách tháo lắp vô-lăng, bạn có thể tự kiểm tra dây dẫn và thay SAS. Tuy nhiên, việc cân chỉnh lại cảm biến sau khi thay mới thường yêu cầu thiết bị chẩn đoán chuyên dụng (Toyota Techstream). Vì vậy, đối với người không chuyên, nên đưa xe tới trung tâm dịch vụ uy tín.

7.3. Mã C1336 có tự xóa sau khi tắt máy không?

Không. Mã lỗi sẽ được lưu trong bộ nhớ ECU cho đến khi được xoá bằng máy quét OBD-II hoặc khi ECU tự động xoá sau một số chu kỳ khởi động nếu lỗi không tái xuất hiện. Nếu lỗi vẫn tồn tại, mã sẽ xuất hiện lại.

7.4. Có cách nào tạm thời “bypass” C1336 để tắt đèn báo không?

Có thể tạm thời tắt đèn báo bằng cách xoá mã lỗi, nhưng nếu nguyên nhân không được giải quyết, đèn sẽ bật lại và các hệ thống an toàn sẽ bị vô hiệu hoá. Đừng sử dụng cách này như một giải pháp lâu dài.

7.5. C1336 có liên quan tới hệ thống phanh ABS không?

Không trực tiếp, nhưng vì SAS cung cấp dữ liệu cho ESC và VSC, nếu các hệ thống này bị vô hiệu hoá, cảm giác phanh có thể thay đổi (không có hỗ trợ phanh ổn định). Do đó, người lái có thể cảm nhận “phanh không ổn định”.

7.6. Khi nào nên thay mới toàn bộ bộ cảm biến thay vì chỉ sửa chữa dây?

Nếu đo được tín hiệu đầu ra của SAS không đáp ứng chuẩn (ví dụ: điện áp không thay đổi khi quay vô-lăng) hoặc cảm biến đã chịu va chạm mạnh, việc thay mới là giải pháp an toàn nhất.

8. Kết luận

Mã lỗi C1336 trên các dòng xe Toyota không chỉ là một thông báo lỗi đơn thuần mà còn là dấu hiệu cảnh báo về một hệ thống quan trọng – cảm biến góc lái – ảnh hưởng tới nhiều tính năng an toàn và hỗ trợ lái. Việc hiểu rõ nguyên nhân, nhận diện triệu chứng sớm và thực hiện quy trình chẩn đoán, khắc phục chính xác sẽ giúp bạn:

• Giữ an toàn cho bản thân và hành khách.
• Bảo vệ các hệ thống ADAS (hỗ trợ lái) hoạt động tối ưu.
• Tiết kiệm chi phí bằng cách tránh thay thế không cần thiết hoặc sửa chữa lặp đi lặp lại.

Hãy nhớ rằng, dù bạn có thể tự thực hiện một số bước kiểm tra và thay thế, việc cân chỉnh lại cảm biến và cập nhật phần mềm thường đòi hỏi thiết bị chuyên dụng và kiến thức kỹ thuật sâu. Vì vậy, khi gặp phải C1336 code, nếu không chắc chắn, hãy đưa xe tới trung tâm dịch vụ Toyota uy tín để nhận được sự hỗ trợ chuyên nghiệp.

Chúc bạn luôn lái xe an toàn, xe luôn trong tình trạng hoạt động tốt và không còn lo lắng về các mã lỗi trên hệ thống điện tử!
