Xe ô tô có mấy cổng OBD2? Vị trí, chức năng và cách sử dụng

Nếu bạn là một chủ xe, người đam mê kỹ thuật ô tô, hoặc đơn giản là đang tìm hiểu về các thiết bị giám sát xe hơi hiện đại, chắc chắn bạn đã từng nghe đến thuật ngữ OBD2. Đây là một cổng kết nối quan trọng, được xem là “cửa sổ” để giao tiếp với hệ thống máy tính điều khiển trên xe. Câu hỏi phổ biến nhất mà các tài xế thường đặt ra là xe ô tô có mấy cổng OBD2, liệu có thể lắp nhiều thiết bị cùng lúc hay không, và vị trí chính xác của nó ở đâu.

Trong bài viết chuyên sâu này, chúng ta sẽ đi sâu vào tiêu chuẩn kỹ thuật, giải đáp thắc mắc về số lượng cổng, đồng thời cung cấp các kiến thức chuyên môn về cách thức hoạt động, các giao thức truyền thông, cũng như những lưu ý quan trọng khi khai thác dữ liệu từ cổng chẩn đoán này, giúp bạn sử dụng chiếc xe của mình an toàn và hiệu quả hơn.

Tóm tắt nhanh: Xe ô tô có bao nhiêu cổng OBD2?

Có thể bạn quan tâm: Xe Ô Tô Con Điện Là Gì? Phân Tích Toàn Diện Từ A Đến Z

Theo tiêu chuẩn kỹ thuật quốc tế và quy định của Cơ quan Tiêu chuẩn Kỹ thuật Ô tô (SAE), hầu hết các dòng xe ô tô con và xe SUV sản xuất sau năm 1996 (áp dụng tiêu chuẩn OBD2) chỉ được trang bị DUY NHẤT một cổng chẩn đoán OBD2. Cổng này là điểm kết nối chính, được tiêu chuẩn hóa với 16 chân cắm (connector J1962), dùng để truy cập vào Module Điều khiển Động cơ (ECM) và các hệ thống điều khiển khác trên xe. Mục đích của việc chỉ có một cổng là nhằm đảm bảo tính thống nhất, dễ dàng chẩn đoán và tuân thủ các quy định về khí thải và an toàn. Tuy nhiên, một số xe thương mại hoặc xe tải hạng nặng có thể sử dụng song song các cổng chẩn đoán khác (như J1939) bên cạnh hoặc thay thế OBD2.

Tổng quan về Cổng OBD2 (On-Board Diagnostics II)

Có thể bạn quan tâm: Phân Loại Và Tiêu Chí Chọn Mua Xe Ô Tô Con: Hướng Dẫn Từ A-z

Để hiểu rõ tại sao xe ô tô có mấy cổng OBD2 và lý do số lượng này được cố định, chúng ta cần nắm vững bản chất và sự phát triển của hệ thống chẩn đoán trên xe hơi.

Cổng OBD2 là gì? Định nghĩa và Lịch sử ra đời

OBD (On-Board Diagnostics) là một thuật ngữ chỉ hệ thống máy tính tích hợp trên xe hơi, có nhiệm vụ giám sát hiệu suất của động cơ, hệ thống khí thải, và các bộ phận quan trọng khác.

Lịch sử phát triển có thể chia thành hai giai đoạn chính:

1. OBD I (Giai đoạn ban đầu – Đầu những năm 1980)

Hệ thống OBD đời đầu được áp dụng tại California (Mỹ) nhằm giám sát các thành phần liên quan đến khí thải. Tuy nhiên, tiêu chuẩn này không thống nhất: mỗi nhà sản xuất (OEM) lại sử dụng một loại cổng kết nối, vị trí, và giao thức truyền thông riêng biệt. Điều này gây khó khăn rất lớn cho các kỹ thuật viên sửa chữa độc lập, buộc họ phải sở hữu nhiều bộ thiết bị chẩn đoán khác nhau.

2. OBD II (Tiêu chuẩn hóa – Từ năm 1996)

Nhận thấy sự bất tiện và cần thiết phải siết chặt quy định về khí thải, Cơ quan Bảo vệ Môi trường Hoa Kỳ (EPA) đã ban hành quy định yêu cầu tất cả xe hơi và xe tải nhẹ bán ra tại Mỹ từ ngày 1 tháng 1 năm 1996 phải được trang bị hệ thống OBD II.

OBD II là một tiêu chuẩn quốc tế quy định rõ ràng về:

• Loại cổng kết nối (SAE J1962, 16 chân).
• Vị trí của cổng kết nối (Phải dễ tiếp cận từ ghế lái).
• Các giao thức truyền thông (Protocol) được sử dụng.
• Danh sách mã lỗi chẩn đoán (Diagnostic Trouble Codes – DTCs) thống nhất.

Chính nhờ sự tiêu chuẩn hóa này, các thiết bị chẩn đoán (scan tools) hiện đại có thể đọc được dữ liệu của hầu hết các dòng xe, bất kể thương hiệu hay quốc gia sản xuất.

Tiêu chuẩn hóa: Tại sao chỉ có MỘT cổng OBD2?

Như đã đề cập, câu trả lời trực tiếp cho việc xe ô tô có mấy cổng OBD2 là: chỉ có một cổng. Điều này không phải là sự ngẫu nhiên mà là yêu cầu bắt buộc của tiêu chuẩn OBD2 nhằm đảm bảo tính toàn vẹn của hệ thống chẩn đoán và dữ liệu.

Cổng OBD2 (J1962) được thiết kế để trở thành Cổng Giao tiếp Chính giữa người dùng/kỹ thuật viên và mạng CAN Bus (Controller Area Network) của xe. Mạng CAN Bus là hệ thống dây dẫn phức tạp, cho phép hàng chục module điều khiển khác nhau (ECM, TCM, ABS, túi khí, v.v.) giao tiếp với nhau.

Việc giới hạn chỉ một cổng mang lại nhiều lợi ích kỹ thuật và pháp lý:

1. Độ tin cậy của dữ liệu: Khi chỉ có một điểm truy cập duy nhất, việc kiểm soát luồng dữ liệu trở nên đơn giản và đáng tin cậy hơn. Nếu có nhiều cổng truy cập, nguy cơ xung đột giao thức (protocol conflict) hoặc dữ liệu bị làm sai lệch sẽ tăng lên đáng kể, ảnh hưởng đến độ chính xác của quá trình chẩn đoán.
2. Giảm thiểu nhiễu điện từ (EMI): Mỗi cổng kết nối bổ sung đều là một điểm tiềm ẩn gây nhiễu điện từ. Trong một hệ thống nhạy cảm như CAN Bus, việc giữ số lượng cổng ở mức tối thiểu giúp duy trì chất lượng tín hiệu và tốc độ truyền tải dữ liệu.
3. Tuân thủ quy định: Mục đích cốt lõi của OBD2 là kiểm tra mức độ phát thải của xe. Việc có một cổng duy nhất giúp các cơ quan chức năng dễ dàng thực hiện các bài kiểm tra khí thải tiêu chuẩn (ví dụ: các bang ở Mỹ yêu cầu kiểm tra OBD2 định kỳ).
4. Phòng ngừa can thiệp trái phép: Mặc dù không tuyệt đối, việc chỉ có một cổng chẩn đoán giúp các nhà sản xuất kiểm soát tốt hơn việc kết nối các thiết bị không chính hãng hoặc không đạt tiêu chuẩn, tránh gây hại cho hệ thống điện tử phức tạp của xe.

Cấu tạo và các chân tín hiệu của cổng OBD2 (SAE J1962)

Cổng OBD2 tiêu chuẩn có hình dạng giống chữ D, gồm 16 chân cắm. Sự sắp xếp các chân này không chỉ là hình thức mà còn mang ý nghĩa về mặt chức năng. Việc hiểu rõ chức năng từng chân giúp chúng ta biết được thiết bị đang kết nối qua cổng OBD2 đang làm gì và lấy dữ liệu bằng cách nào.

Việc chuẩn hóa này không chỉ giúp việc chẩn đoán trở nên dễ dàng mà còn là cơ sở để các nhà phát triển phụ kiện như Thiên Minh Auto Safety tạo ra các thiết bị giám sát an toàn, thu thập thông số động cơ, tốc độ, vòng tua, và trạng thái phanh một cách chính xác.

Giải đáp thắc mắc: Các trường hợp đặc biệt và sự nhầm lẫn về số lượng cổng

Có thể bạn quan tâm: Phân Tích Kỹ Thuật Xe Dongfeng B180 Chuyên Dụng Chở Ô Tô Con

Mặc dù câu trả lời chính xác cho việc xe ô tô có mấy cổng OBD2 là “một”, nhưng trên thực tế, nhiều người dùng vẫn nhìn thấy nhiều hơn một cổng kết nối dưới bảng táp lô, hoặc nhầm lẫn giữa OBD2 và các loại cổng chẩn đoán khác.

Cổng Chẩn đoán Phụ và Cổng Dịch vụ (Proprietary Service Ports)

Sự nhầm lẫn phổ biến nhất xảy ra trên các dòng xe cao cấp hoặc xe Châu Âu đời cũ (trước năm 2008), đặc biệt là BMW hay Mercedes-Benz.

1. Cổng chẩn đoán tròn (20 Pin hoặc 38 Pin): Các dòng xe BMW và Mercedes-Benz sản xuất trong thập niên 1990 và đầu những năm 2000 thường có một cổng chẩn đoán độc quyền nằm dưới nắp ca-pô (hoặc trong khoang động cơ). Cổng này chứa nhiều chân hơn (20 chân cho BMW, 38 chân cho Mercedes) và được sử dụng để truy cập các module chuyên sâu không bắt buộc theo tiêu chuẩn OBD2 (ví dụ: hệ thống hộp số, hệ thống giải trí, v.v.). Quan trọng: Đây không phải là cổng OBD2, mặc dù xe vẫn có cổng OBD2 16 pin tiêu chuẩn dưới táp lô. Kỹ thuật viên thường sử dụng bộ chuyển đổi để kết nối các thiết bị chẩn đoán hiện đại.
2. Cổng chẩn đoán lỗi túi khí/ABS riêng: Trong một số trường hợp hiếm hoi, các module an toàn như SRS (túi khí) hoặc ABS (chống bó cứng phanh) có thể được kết nối thông qua các cổng dịch vụ nhỏ, không phải là chuẩn J1962. Tuy nhiên, các tiêu chuẩn hiện đại yêu cầu dữ liệu này phải được truyền qua CAN Bus và truy cập được qua cổng OBD2 chính.

Xe tải nặng và Tiêu chuẩn J1939

Trong ngành vận tải thương mại, câu trả lời về việc xe ô tô có mấy cổng OBD2 sẽ có sự khác biệt. Xe tải hạng nặng, xe buýt, và các phương tiện nông nghiệp/xây dựng thường sử dụng tiêu chuẩn SAE J1939.

• Đặc điểm J1939: J1939 sử dụng một giao thức CAN Bus tốc độ cao khác, tập trung vào việc quản lý động cơ diesel và các hệ thống phụ trợ quy mô lớn. Cổng kết nối J1939 phổ biến là dạng tròn, 9 chân (hoặc 6 chân).
• Số lượng cổng: Trên các phương tiện thương mại lớn, có thể có nhiều hơn một điểm truy cập J1939 (ví dụ: một cổng trong cabin cho tài xế/chẩn đoán, và một cổng trong khoang động cơ cho việc bảo dưỡng).
• Mối liên hệ với OBD2: Các xe tải nhẹ hơn, đặc biệt là các dòng xe bán tải, thường phải tuân thủ cả tiêu chuẩn OBD2 (để kiểm tra khí thải) và J1939 (để chẩn đoán động cơ). Vì vậy, về mặt kỹ thuật, chúng có thể có cả hai loại cổng này, nhưng chỉ có một cổng OBD2 tiêu chuẩn J1962.

Sử dụng Bộ Chia Cổng (Splitter)

Một lý do khác khiến người dùng tin rằng xe có nhiều cổng là do họ sử dụng bộ chia (splitter) để lắp nhiều thiết bị cùng lúc (ví dụ: một thiết bị GPS tracker và một thiết bị giám sát áp suất lốp TPMS).

Bộ chia cổng OBD2 đơn thuần là một bộ dây nối Y-cable, nhân bản chân cắm 16 pin từ một cổng vật lý duy nhất. Về mặt kỹ thuật, đây vẫn là một cổng kết nối, nhưng cho phép kết nối song song nhiều thiết bị.

Lưu ý quan trọng: Việc sử dụng bộ chia cổng có thể tiềm ẩn rủi ro. Nếu các thiết bị kết nối không tương thích hoặc không được thiết kế để hoạt động cùng nhau trên cùng một đường truyền CAN Bus, chúng có thể gây nhiễu loạn hoặc làm giảm tốc độ truyền dữ liệu, thậm chí gây ra các lỗi hệ thống phức tạp. Các chuyên gia luôn khuyến nghị chỉ nên cắm một thiết bị cần thiết nhất vào cổng chẩn đoán chính.

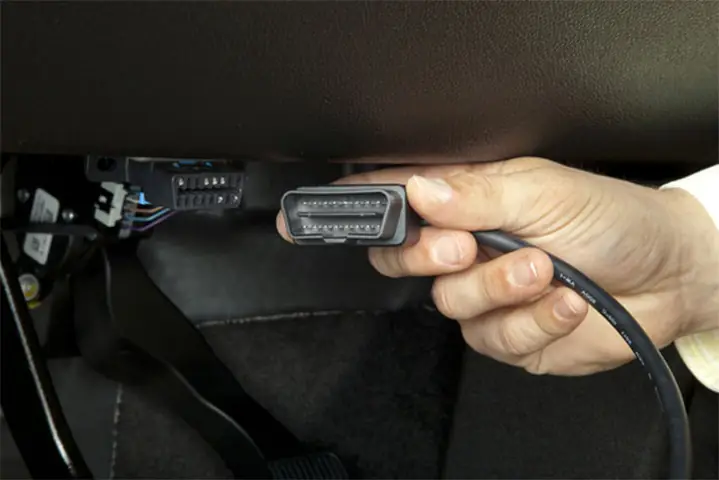

Vị trí tiêu chuẩn của Cổng OBD2 trên các dòng xe phổ thông

Tiêu chuẩn OBD2 yêu cầu cổng chẩn đoán phải được đặt trong cabin hành khách và dễ dàng tiếp cận từ ghế lái mà không cần sử dụng bất kỳ công cụ đặc biệt nào.

1. Vị trí phổ biến nhất (90% các dòng xe)

Vị trí tiêu chuẩn được chấp nhận rộng rãi nhất là ở khu vực dưới bảng điều khiển (dashboard) phía bên người lái. Cụ thể:

• Dưới vô lăng: Cổng OBD2 thường được gắn vào bảng điều khiển phía dưới vô lăng, gần đầu gối trái của người lái. Đôi khi nó được đặt trong một hốc nhỏ hoặc được che bởi một nắp nhựa có thể tháo rời bằng tay.
• Phía sau hộc cầu chì: Trên nhiều mẫu xe Nhật Bản và Hàn Quốc, cổng OBD2 được tích hợp ngay trong hộp cầu chì bên dưới bảng điều khiển.

2. Các vị trí hiếm gặp (Tùy thuộc hãng xe)

Đối với một số nhà sản xuất hoặc các thiết kế nội thất đặc biệt, cổng OBD2 có thể được di chuyển đến các vị trí khác, tuy nhiên vẫn phải đảm bảo nguyên tắc dễ tiếp cận:

• Console trung tâm: Một số dòng xe Châu Âu (ví dụ: Volkswagen, Audi) có thể đặt cổng OBD2 ở khu vực console trung tâm, gần cần số hoặc bên trong hộp chứa đồ trung tâm.
• Phía ghế hành khách: Ở một số mẫu xe thể thao hoặc xe bán tải, cổng có thể được đặt phía dưới bảng điều khiển của ghế hành khách, mặc dù điều này ít phổ biến hơn và đôi khi vi phạm tinh thần của tiêu chuẩn SAE J1962.

Lời khuyên từ chuyên gia: Nếu bạn không thể tìm thấy cổng OBD2, hãy tham khảo sách hướng dẫn sử dụng xe. Sách hướng dẫn luôn cung cấp sơ đồ chính xác về vị trí của cổng chẩn đoán này.

Lợi ích và các thiết bị kết nối qua Cổng OBD2

Mục đích ban đầu của OBD2 là kiểm soát khí thải, nhưng hiện nay, nó đã trở thành xương sống cho nhiều công nghệ hỗ trợ lái xe an toàn và thông minh.

1. Thiết bị chẩn đoán lỗi (Scan Tools)

Đây là chức năng cơ bản nhất. Khi đèn “Check Engine Light” (CEL) bật sáng, thiết bị chẩn đoán sẽ được cắm vào cổng OBD2 để đọc các Mã Lỗi Chẩn Đoán (DTCs).

• Chẩn đoán cơ bản: Đọc các lỗi tiêu chuẩn (P0xxx) liên quan đến động cơ và hệ thống khí thải.
• Xem dữ liệu trực tiếp (Live Data): Cung cấp các thông số theo thời gian thực như tốc độ xe, vòng tua máy (RPM), nhiệt độ nước làm mát, áp suất đường ống nạp, tỷ lệ hỗn hợp không khí/nhiên liệu, v.v. Thông tin này cực kỳ quan trọng đối với kỹ thuật viên để phân tích hiệu suất và phát hiện các vấn đề tiềm ẩn mà không cần tháo dỡ động cơ.

2. Thiết bị giám sát an toàn và GPS Trackers

Trong bối cảnh an toàn xe hơi ngày càng được chú trọng, nhiều thiết bị phụ trợ đã được phát triển để sử dụng cổng OBD2 như một nguồn cấp dữ liệu và nguồn điện:

• Theo dõi GPS và Telematics: Thiết bị GPS cắm qua OBD2 có thể theo dõi vị trí, lịch sử lộ trình, và đặc biệt là phân tích hành vi lái xe (ví dụ: phanh gấp, tăng tốc đột ngột, tốc độ quá giới hạn). Dữ liệu này giúp cải thiện thói quen lái xe an toàn và là công cụ quản lý đội xe hiệu quả.
• HUD (Head-Up Display) và Đồng hồ hiển thị thông minh: Các màn hình HUD có thể lấy dữ liệu tốc độ, vòng tua, nhiệt độ động cơ từ OBD2 và chiếu lên kính chắn gió hoặc màn hình phụ, giúp tài xế tập trung hơn vào đường đi.
• TPMS (Cảm biến áp suất lốp) tích hợp: Một số hệ thống TPMS nâng cao có thể kết nối với cổng OBD2 để so sánh dữ liệu áp suất lốp với ECU của xe, cung cấp thông báo lỗi chính xác hơn và hiển thị thông tin trực tiếp trên màn hình zin của xe (tùy thuộc vào dòng xe).
• Thiết bị chống trộm: Các thiết bị khóa OBD2 hoặc giám sát cổng này có thể giúp ngăn chặn hành vi trộm cắp thông qua việc giả lập hoặc chẩn đoán trái phép.

Thiên Minh Auto Safety và tầm quan trọng của việc theo dõi dữ liệu xe

Tại Thiên Minh Auto Safety, chúng tôi luôn nhấn mạnh rằng an toàn bắt đầu từ sự hiểu biết về chiếc xe. Dữ liệu mà cổng OBD2 cung cấp chính là “sức khỏe” của chiếc xe của bạn. Bằng cách kết nối các thiết bị chất lượng cao thông qua cổng này, người lái xe có thể:

• Phát hiện sớm lỗi kỹ thuật: Thay vì chờ đèn Check Engine bật sáng (thường khi lỗi đã nghiêm trọng), việc theo dõi các thông số Live Data có thể giúp phát hiện sự thay đổi nhỏ về nhiệt độ, áp suất, hoặc điện áp, cho phép bảo dưỡng phòng ngừa.
• Tối ưu hóa nhiên liệu: Các thiết bị giám sát có thể phân tích hành vi lái xe và đưa ra gợi ý điều chỉnh để giảm mức tiêu hao nhiên liệu.
• Nâng cao an toàn: Đặc biệt quan trọng là khả năng giám sát trạng thái pin và hệ thống sạc, tránh tình trạng xe chết máy giữa đường do cạn ắc quy, một vấn đề phổ biến khi lắp quá nhiều phụ kiện điện tử.

Cổng OBD2 đã biến việc lái xe từ một trải nghiệm thuần cơ khí thành một trải nghiệm được hỗ trợ bởi dữ liệu, giúp chủ xe đưa ra các quyết định sáng suốt hơn về bảo dưỡng và nâng cấp.

Những rủi ro tiềm ẩn khi can thiệp vào Cổng OBD2

Mặc dù có nhiều lợi ích, nhưng việc khai thác cổng OBD2 không đúng cách có thể dẫn đến các vấn đề nghiêm trọng về điện và bảo mật. Kỹ sư ô tô khuyến cáo các tài xế nên cân nhắc kỹ những rủi ro sau khi lắp đặt thiết bị vào cổng này.

Nguy cơ hao bình ắc quy (Battery Drain)

Đây là vấn đề phổ biến nhất. Cổng OBD2 chân 16 luôn được cấp nguồn 12V trực tiếp từ ắc quy (dù xe đã tắt máy). Hầu hết các thiết bị GPS tracker hoặc dongle chẩn đoán đều được thiết kế để chuyển sang chế độ ngủ (sleep mode) khi xe tắt.

• Vấn đề: Nếu thiết bị kém chất lượng hoặc không chuyển sang chế độ ngủ đúng cách, nó sẽ tiếp tục tiêu thụ một lượng điện năng nhỏ. Lượng tiêu thụ này (thường chỉ vài miliampe) có thể không đáng kể trong một ngày, nhưng nếu xe đỗ lâu (ví dụ: 5-7 ngày), nó có thể làm cạn kiệt bình ắc quy, đặc biệt với các xe có hệ thống Start/Stop yêu cầu ắc quy luôn ở trạng thái tốt nhất.
• Khuyến nghị: Luôn chọn mua các thiết bị có chứng nhận về quản lý năng lượng và có chế độ ngắt điện thông minh.

Vấn đề bảo mật và quyền riêng tư

Cổng OBD2 là cánh cửa vào toàn bộ mạng lưới điện tử của xe. Điều này đặt ra hai mối lo ngại lớn:

1. Truy cập trái phép: Các thiết bị OBD2 không an toàn có thể bị tin tặc xâm nhập từ xa (qua mạng di động hoặc Wi-Fi của thiết bị) để lấy dữ liệu vị trí, hành trình, hoặc thậm chí là can thiệp vào các chức năng của xe (ví dụ: mở khóa cửa, tắt máy, thay đổi thông số lái).
2. Rò rỉ dữ liệu: Nếu bạn sử dụng thiết bị giám sát của bên thứ ba, dữ liệu lái xe, tốc độ, và vị trí của bạn sẽ được truyền về máy chủ của họ. Điều này cần được kiểm soát chặt chẽ để đảm bảo quyền riêng tư.

Trích dẫn chuyên gia bảo mật: “Trong lĩnh vực ô tô kết nối, cổng OBD2 là điểm yếu lớn nhất. Bất kỳ thiết bị nào cắm vào đó đều phải được kiểm định nghiêm ngặt về khả năng chống lại các cuộc tấn công từ xa, đặc biệt là các thiết bị có kết nối Internet.” – Theo một báo cáo của Hiệp hội An ninh Ô tô Quốc tế (IASA).

Nguy cơ gây lỗi hệ thống CAN Bus

Mạng CAN Bus hoạt động ở tốc độ cao và cần độ ổn định tuyệt đối. Nếu một thiết bị cắm vào cổng OBD2 tạo ra nhiễu tín hiệu hoặc gửi các lệnh không đúng chuẩn, nó có thể làm chậm hoặc gây lỗi tạm thời cho toàn bộ hệ thống giao tiếp trong xe.

Các triệu chứng có thể bao gồm:

• Đèn báo lỗi ngẫu nhiên.
• Hộp số chuyển số không mượt.
• Lỗi hệ thống hỗ trợ lái (ADAS) bị gián đoạn.
• Thậm chí là xe không khởi động được (do ECU không nhận được tín hiệu từ các module khác).

Vì vậy, khi quyết định mua thiết bị kết nối OBD2, hãy ưu tiên các thương hiệu uy tín, đã được thử nghiệm và có chế độ bảo hành rõ ràng, tránh mua các sản phẩm không rõ nguồn gốc giá rẻ.

Cách thức hoạt động và các giao thức truyền thông của OBD2

Mặc dù đã nắm được xe ô tô có mấy cổng OBD2 và vị trí của nó, kiến thức về cách thức cổng này truyền tải thông tin sẽ giúp bạn hiểu rõ hơn về các dữ liệu mà mình đang nhận được.

Hệ thống OBD2 không chỉ đơn thuần là một dây cắm. Nó hoạt động dựa trên các giao thức truyền thông phức tạp để mã hóa và giải mã dữ liệu giữa các máy tính điều khiển (ECU/ECM) trên xe.

Sự Phát triển của các Giao thức OBD2

Qua nhiều năm, tiêu chuẩn OBD2 đã phải thay đổi để theo kịp tốc độ phát triển của công nghệ ô tô. Có năm giao thức chính được quy định:

Sự Thống trị của CAN Bus (Giao thức Hiện đại)

Kể từ năm 2008, tiêu chuẩn OBD2 đã buộc tất cả các nhà sản xuất xe bán ra tại Mỹ phải sử dụng giao thức CAN Bus (Controller Area Network) làm phương thức truyền thông chính. Các hãng xe trên toàn thế giới cũng nhanh chóng áp dụng CAN Bus do những ưu điểm vượt trội:

• Tốc độ cao: Cho phép truyền một lượng lớn dữ liệu gần như ngay lập tức, cần thiết cho các hệ thống an toàn chủ động (như ABS, ESC).
• Độ tin cậy: CAN Bus được thiết kế với tính năng phát hiện lỗi và khả năng chịu lỗi cao, đảm bảo các lệnh và thông số kỹ thuật được truyền đi chính xác.
• Giảm thiểu dây dẫn: Cho phép nhiều module (túi khí, phanh, động cơ, hộp số) giao tiếp trên cùng một cặp dây (CAN High và CAN Low – chân 6 và 14 của cổng OBD2).

Nếu thiết bị chẩn đoán của bạn không hỗ trợ giao thức CAN Bus, nó sẽ không thể đọc được dữ liệu của bất kỳ chiếc xe hiện đại nào.

Đọc và Xóa Mã Lỗi (DTCs – Diagnostic Trouble Codes)

Mã lỗi DTC là các chuỗi chữ và số được lưu trữ trong ECU khi hệ thống phát hiện một vấn đề. Cổng OBD2 cho phép thiết bị chẩn đoán truy cập các mã này.

Các mã DTC được chia thành các nhóm tiêu chuẩn:

• P (Powertrain): Lỗi liên quan đến động cơ, hộp số, và hệ thống khí thải. (Phổ biến nhất: P0xxx – lỗi tiêu chuẩn, P1xxx – lỗi do nhà sản xuất).
• B (Body): Lỗi liên quan đến thân xe (ví dụ: đèn, điều hòa, khóa cửa).
• C (Chassis): Lỗi liên quan đến khung gầm (ví dụ: phanh ABS, kiểm soát lực kéo).
• U (Network): Lỗi liên quan đến giao tiếp mạng giữa các module (CAN Bus).

Lưu ý chuyên môn: Việc xóa mã lỗi (Clear DTCs) chỉ nên được thực hiện sau khi lỗi đã được khắc phục. Xóa mã lỗi khi vấn đề vẫn còn sẽ khiến đèn CEL tắt tạm thời, nhưng lỗi sẽ xuất hiện lại ngay sau đó. Hơn nữa, xóa DTCs cũng xóa luôn “Trạng thái Sẵn sàng” (Readiness Monitors), khiến xe không đủ điều kiện để kiểm tra khí thải cho đến khi hệ thống tự chạy lại đầy đủ các chu kỳ kiểm tra.

Câu hỏi thường gặp về Cổng OBD2

1. Có thể cắm nhiều thiết bị vào cổng OBD2 không?

Về mặt vật lý, bạn có thể sử dụng bộ chia (splitter) để cắm nhiều thiết bị (dongle) vào cổng OBD2 duy nhất của xe. Tuy nhiên, điều này không được khuyến khích bởi các kỹ sư và chuyên gia an toàn.

Lý do: Khi nhiều thiết bị cố gắng truy cập và gửi lệnh trên cùng một đường truyền CAN Bus, có nguy cơ xảy ra xung đột dữ liệu (data collision). Điều này có thể làm chậm quá trình chẩn đoán, gây ra lỗi đọc dữ liệu, hoặc tệ hơn là gây lỗi cho các module quan trọng trên xe. Nếu cần lắp nhiều thiết bị, hãy ưu tiên các thiết bị chất lượng cao được thiết kế để “nghe” dữ liệu mà không “gửi lệnh” liên tục.

2. Cổng OBD2 có nguồn điện liên tục không?

Có. Chân số 16 của cổng OBD2 (Pin 16) luôn được cấp nguồn 12V trực tiếp từ ắc quy, ngay cả khi xe đã tắt máy. Đây là lý do khiến các thiết bị GPS tracker có thể hoạt động liên tục để theo dõi xe khi đỗ. Tuy nhiên, như đã cảnh báo, việc này có thể gây hao ắc quy nếu thiết bị không có cơ chế ngắt điện hoặc chế độ ngủ sâu.

3. Có phải tất cả các xe đều có cổng OBD2 16 chân không?

Hầu hết các xe bán ra tại Mỹ từ năm 1996 và các xe tại Châu Âu/Châu Á sau năm 2000-2005 đều có cổng OBD2 16 chân tiêu chuẩn (J1962). Tuy nhiên, một số xe Châu Âu hoặc Châu Á đời cũ hơn có thể sử dụng cổng kết nối độc quyền (ví dụ: cổng 38 pin của Mercedes, 20 pin của BMW) và có thể không hoàn toàn tuân thủ các giao thức OBD2 đầy đủ.

4. Lắp thiết bị OBD2 có làm mất bảo hành của xe không?

Về nguyên tắc, việc cắm thiết bị vào cổng OBD2 không làm ảnh hưởng đến bảo hành. Tuy nhiên, nếu nhà sản xuất chứng minh được rằng chính thiết bị của bên thứ ba được cắm vào OBD2 đã gây ra hư hỏng (ví dụ: làm chập mạch hoặc gây lỗi phần mềm nghiêm trọng trên ECU), thì phần bảo hành liên quan đến lỗi đó có thể bị từ chối. Do đó, việc chọn thiết bị chính hãng, đáng tin cậy là cực kỳ quan trọng.

5. Có thể sử dụng phần mềm điện thoại để đọc lỗi qua OBD2 không?

Hoàn toàn có thể. Hiện nay, có rất nhiều thiết bị chuyển đổi (OBD2 dongle) sử dụng kết nối Bluetooth hoặc Wi-Fi để gửi dữ liệu từ xe đến ứng dụng trên điện thoại thông minh (ví dụ: Torque, Car Scanner). Các ứng dụng này cho phép người dùng đọc mã lỗi, xem dữ liệu thời gian thực và thậm chí là tùy chỉnh một số tính năng đơn giản của xe mà không cần thiết bị chẩn đoán chuyên dụng.

Kết luận

Thắc mắc xe ô tô có mấy cổng OBD2 đã được giải đáp rõ ràng: Theo tiêu chuẩn kỹ thuật nghiêm ngặt, hầu hết các xe con hiện đại đều chỉ được trang bị DUY NHẤT một cổng OBD2 (chuẩn J1962, 16 chân). Cổng chẩn đoán này là trái tim của hệ thống điện tử trên xe, cho phép người dùng và kỹ thuật viên truy cập vào các dữ liệu quan trọng để giám sát hiệu suất và an toàn. Mặc dù có thể sử dụng bộ chia để lắp nhiều thiết bị, nhưng các chuyên gia luôn khuyến cáo ưu tiên chất lượng và độ an toàn của thiết bị được kết nối. Việc hiểu rõ cấu tạo, giao thức và những rủi ro liên quan sẽ giúp bạn khai thác tối đa lợi ích mà cổng OBD2 mang lại, từ đó lái xe an toàn và duy trì chiếc xe ở trạng thái tốt nhất.

Cập Nhật Lúc Tháng mười một 14, 2025 by Huỳnh Thanh Vi
