Xe có hệ thống trợ lực lái ô tô là một trong những công nghệ tiên tiến, giúp người lái dễ dàng điều khiển phương tiện, đặc biệt khi di chuyển trong đô thị hoặc khi xe đang ở tốc độ thấp. Trợ lực lái giảm lực cản từ bánh xe dẫn hướng, làm nhẹ vành tay lái, tăng tính tiện nghi và an toàn khi vận hành. Hiện nay, trợ lực lái có hai dạng chính: trợ lực lái thủy lực (Hydraulic Power Steering – HPS) và trợ lực lái điện (Electric Power Steering – EPS). Bài viết này phân tích chi tiết về cấu tạo, nguyên lý hoạt động, các loại hệ thống trợ lực lái phổ biến trên thị trường, cũng như ưu, nhược điểm và ứng dụng thực tế.

Tóm tắt nhanh các loại hệ thống trợ lực lái

Hệ thống trợ lực lái ô tô hiện đại gồm hai loại chính: trợ lực lái thủy lực (HPS) và trợ lực lái điện (EPS). HPS sử dụng bơm thủy lực, van phân phối và xy lanh lực để tạo lực trợ giúp, thích hợp với xe tải và một số xe con đời cũ. EPS sử dụng mô tơ điện, cảm biến momen và góc xoay vô lăng, ECU điều khiển để trợ lực theo tốc độ xe, ưu việt hơn về hiệu suất nhiên liệu, độ bền và độ chính xác. EPS được chia theo vị trí đặt mô tơ: trợ lực ở trục lái (Column-Assist), trợ lực ở trục răng (Pinion-Assist), và trợ lực ở thanh răng (Rack-Assist). Mỗi loại có đặc điểm riêng phù hợp từng phân khúc xe và yêu cầu sử dụng.

Cấu tạo và nguyên lý hoạt động của hệ thống trợ lực lái

Hệ thống trợ lực lái thủy lực (HPS)

Cấu tạo chính

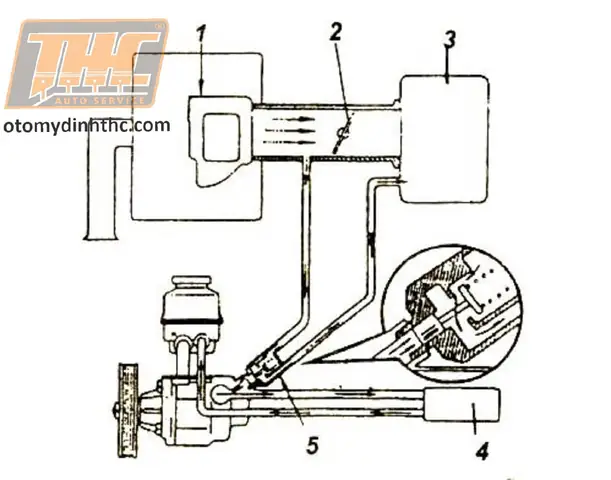

Hệ thống trợ lực lái thủy lực bao gồm các bộ phận chính: bơm trợ lực lái, van phân phối, xy lanh lực, cơ cấu lái (thường là bánh răng – thanh răng hoặc trục vít – êcu – bi), và các đường ống dẫn dầu. Các bộ phận này kết nối thành một hệ thống kín.

Bơm trợ lực lái

Bơm trợ lực lái là nguồn năng lượng chính, cung cấp dầu có áp suất cao cho toàn bộ hệ thống. Bơm thường dùng loại phiến gạt, được dẫn động bằng dây đai từ trục khuỷu động cơ.

Cấu tạo bơm trợ lực lái

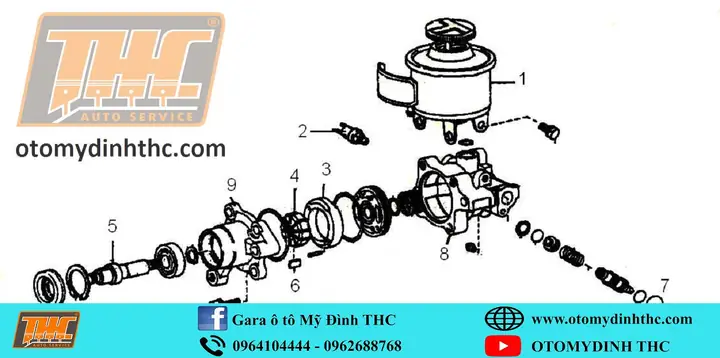

Bơm gồm thân bơm, rôto, các phiến gạt di chuyển tự do trong rãnh hướng tâm, van điều áp dạng bi – lò xo, và van lưu lượng dạng piston – lò xo. Trên thân bơm bố trí các đường dầu nạp và dầu ra. Bình chứa dầu được lắp liền với thân bơm.

Xem thêm Phân tích cơ cấu tiêu thụ các loại xe ô tô hiện nay

Nguyên lý làm việc bơm trợ lực lái

Khi động cơ làm việc, trục bơm được dẫn động và kéo rôto cùng các phiến gạt quay. Lực ly tâm làm các phiến gạt văng ra, tỳ sát vào bề mặt ôvan của lòng bơm. Khi thể tích khoang chứa dầu tăng, dầu được hút vào; khi thể tích giảm, dầu bị ép đẩy ra ngoài. Mỗi vòng quay của rôto có hai lần nạp và hai lần ép. Bơm tạo áp suất từ 50-80 kg/cm² ngay cả khi số vòng quay động cơ thấp. Van điều áp giữ áp suất trong hệ thống không quá 65 kg/cm².

Van phân phối và xy lanh lực

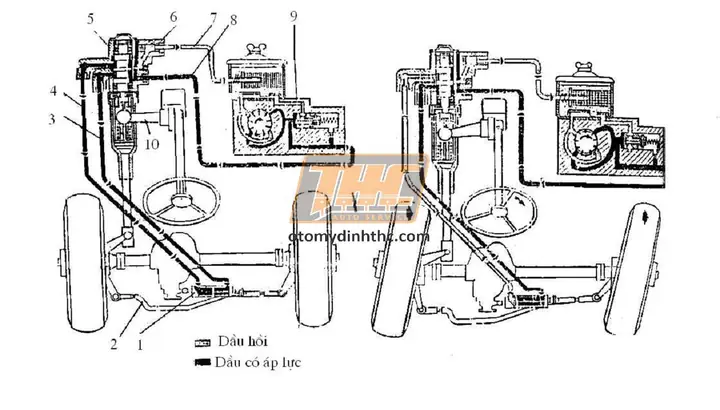

Van phân phối có nhiệm vụ đóng mở các đường dầu tới các khoang của xy lanh lực tùy theo tình trạng hoạt động của hệ thống lái. Xy lanh lực thường được bố trí chung với cơ cấu lái. Thanh răng đồng thời là piston ngăn xy lanh lực thành hai khoang A và B. Van phân phối có thể là loại van trượt hoặc van xoay.

Van trượt (xe Din-130)

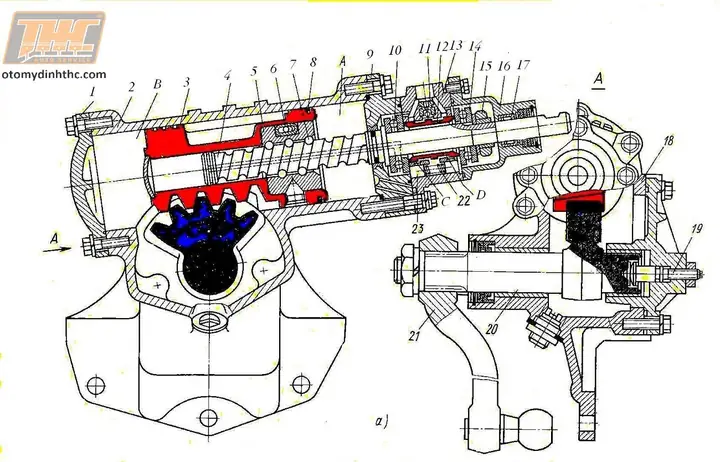

Van trượt gồm trụ trượt, vỏ van và van bi. Trong vỏ đặt các trụ phản ứng được phân cách bởi các lò xo được nén sơ bộ. Lò xo được xiết bằng êcu, lực xiết xác định giá trị lực đóng bộ trợ lực. Giữa các mặt bên của vỏ van và vành trong của ổ bi có khoảng hở T để trụ trượt di chuyển. Khi xe đi thẳng, trụ trượt ở vị trí trung gian, dầu cao áp từ bơm đi vào cả hai khoang xy lanh rồi về bình chứa. Khi quay vòng, lực cản quay từ bánh xe tạo ra lực dọc tác động vào trục vít, thắng sức căng lò xo, trụ trượt dịch chuyển, van mở đường dầu cao áp vào một khoang, dầu từ khoang kia về bình chứa, tạo lực đẩy piston hỗ trợ quay vòng.

Van xoay (xe con dùng cơ cấu lái bánh răng – thanh răng)

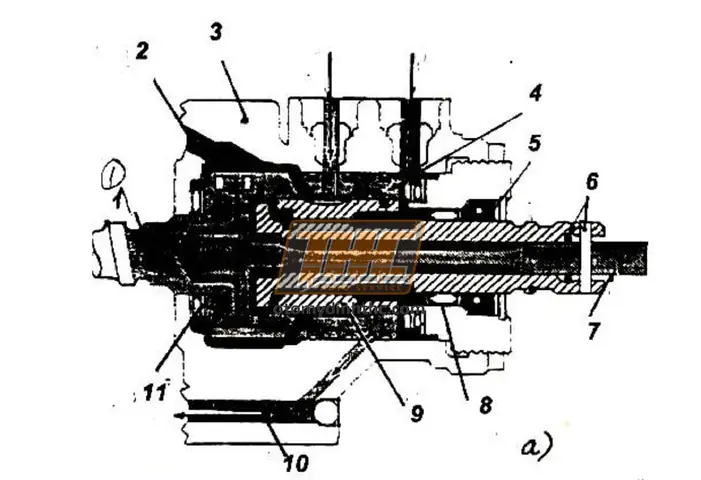

Van xoay gồm thanh xoắn, lõi van, vỏ van và vỏ cơ cấu lái. Thanh xoắn có đầu ngoài cố định với trục lái, đầu trong ăn khớp với trục vít vô tận và vỏ van. Vỏ van có thể xoay tương đối với vỏ cơ cấu lái, được bao kín bởi các vành cao su để phân cách các đường dầu. Mặt ngoài của lõi van và vỏ van có mặt vát. Khi xe đi thẳng, thanh xoắn không chịu xoắn, van ở vị trí trung gian, dầu từ bơm về bình chứa. Khi quay vòng, lực cản quay làm thanh xoắn biến dạng, lõi van xoay trước vỏ van một khoảng, mở các mặt vát, đưa dầu cao áp vào một khoang xy lanh, dầu từ khoang kia về bình chứa, trợ lực cho người lái.

Xem thêm Thảm Lót Sàn 360 Độ Cho Xe Ô Tô Honda City: Đánh Giá Chi Tiết Và Hướng Dẫn Lựa Chọn

Cơ cấu lái

Có thể bạn quan tâm: Tìm Hiểu Chi Tiết Về Xe Ô Tô 29a 22014: Hướng Dẫn Tra Cứu Biển Số Xe Tại Hà Nội

Cơ cấu lái có thể là bánh răng – thanh răng hoặc trục vít – êcu – bi. Trên một số xe, xy lanh lực được bố trí ngoài cơ cấu lái, nối với đòn kéo ngang bằng bản lề.

Hệ thống trợ lực lái điện (EPS)

Cấu tạo chính

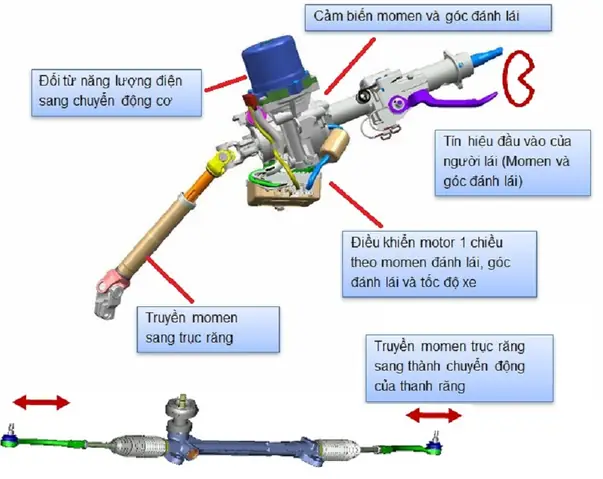

Hệ thống trợ lực lái điện gồm: vô lăng, cảm biến momen & góc xoay vô lăng, hộp điều khiển điện tử (ECU), mô tơ điện (BLAC hoặc DC), trục truyền momen, thanh răng & trục răng. EPS không dùng dầu thủy lực, thay vào đó dùng mô tơ điện để tạo lực trợ giúp.

Nguyên lý hoạt động

Cảm biến momen và góc xoay vô lăng đo lực và góc đánh lái từ người lái. ECU xử lý thông tin này cùng với tốc độ xe để xác định mức độ trợ lực cần thiết, sau đó điều khiển mô tơ điện. Mô tơ truyền momen qua trục đến trục răng, làm thanh răng dịch chuyển, hỗ trợ quay bánh xe dẫn hướng. EPS có thể điều chỉnh mức độ trợ lực theo tốc độ xe: nhẹ ở tốc độ thấp để dễ dàng đánh lái, nặng ở tốc độ cao để tăng cảm giác lái và ổn định.

Phân loại theo vị trí đặt mô tơ

Trợ lực ở trục lái (Column-Assist)

Mô tơ đặt gần vô lăng, thích hợp với xe nhỏ và cỡ trung. Ưu điểm: kết cấu đơn giản, nhẹ, dễ bảo dưỡng. Nhược điểm: momen trợ lực nhỏ, không phù hợp với xe lớn.

Trợ lực ở trục răng (Pinion-Assist)

Mô tơ đặt gần trục răng, thích hợp với xe cỡ trung. Ưu điểm: momen trợ lực lớn hơn so với Column-Assist. Nhược điểm: kết cấu phức tạp hơn.

Trợ lực ở thanh răng (Rack-Assist)

Mô tơ đặt gần thanh răng, thích hợp với xe cỡ lớn. Ưu điểm: momen trợ lực lớn nhất, điều khiển chính xác. Nhược điểm: kết cấu phức tạp, chi phí cao.

Ưu, nhược điểm của từng loại hệ thống trợ lực lái

Trợ lực lái thủy lực (HPS)

Ưu điểm

Độ bền cao, phù hợp với xe tải và xe có momen lớn.
Cảm giác lái chân thực, có phản hồi rõ ràng từ mặt đường.
Chi phí bảo dưỡng, sửa chữa thấp hơn so với EPS ở một số thị trường.

Nhược điểm

Tiêu hao công suất động cơ do bơm thủy lực luôn hoạt động.
Cần thay dầu định kỳ, kiểm tra rò rỉ dầu.
Kết cấu cồng kềnh, chiếm nhiều không gian.

Trợ lực lái điện (EPS)

Ưu điểm

Không rò rỉ dầu, không cần thay dầu.
Trợ lực theo tốc độ xe, tăng tính tiện nghi và an toàn.
Giảm suất tiêu hao nhiên liệu do mô tơ chỉ hoạt động khi cần trợ lực.
Kết cấu nhỏ gọn, nhẹ hơn so với HPS.
Dễ dàng tích hợp với các hệ thống điện tử khác như ESP, ADAS.

Xem thêm Bãi Xe Ô Tô Phế Liệu Hà Nội: Hướng Dẫn Toàn Diện Về Thu Mua, Xử Lý Và Pháp Lý

Nhược điểm

Chi phí đầu tư ban đầu cao hơn HPS.
Độ bền phụ thuộc vào chất lượng linh kiện điện tử.
Cần chuyên môn cao để chẩn đoán, sửa chữa lỗi.

Ứng dụng thực tế và hướng dẫn bảo dưỡng

Ứng dụng trên các dòng xe phổ biến

Trợ lực lái thủy lực (HPS)

Xe tải, xe khách cỡ lớn: thường dùng HPS do momen lớn và độ bền cao.
Xe con đời cũ: một số xe vẫn dùng HPS để giữ cảm giác lái truyền thống.

Trợ lực lái điện (EPS)

Xe con hiện đại: đa số xe mới đều dùng EPS để tiết kiệm nhiên liệu và tăng tiện nghi.
Xe hybrid, xe điện: EPS phù hợp do không phụ thuộc vào động cơ đốt trong.

Hướng dẫn bảo dưỡng

Bảo dưỡng hệ thống trợ lực lái thủy lực (HPS)

Kiểm tra mức dầu trợ lực định kỳ, bổ sung khi cần.
Thay dầu theo khuyến cáo của nhà sản xuất (thường 2-3 năm).
Kiểm tra rò rỉ dầu ở các mối nối, phớt làm kín.
Kiểm tra độ căng dây đai dẫn động bơm.

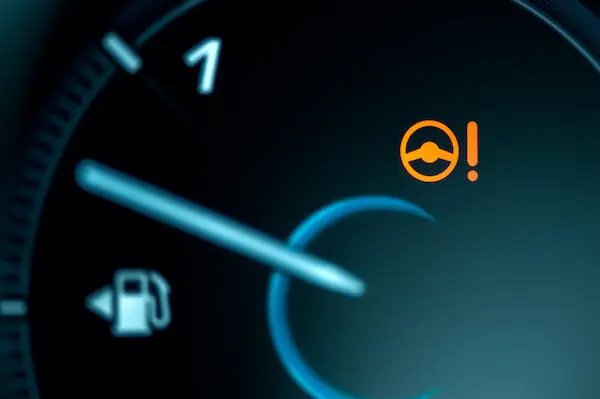

Bảo dưỡng hệ thống trợ lực lái điện (EPS)

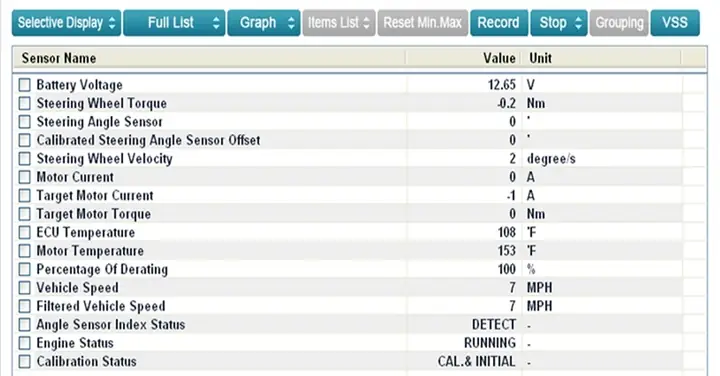

Kiểm tra định kỳ các cảm biến, dây điện.
Cập nhật phần mềm ECU nếu có phiên bản mới.
Không tự ý tháo, lắp các bộ phận điện tử mà không có chuyên môn.

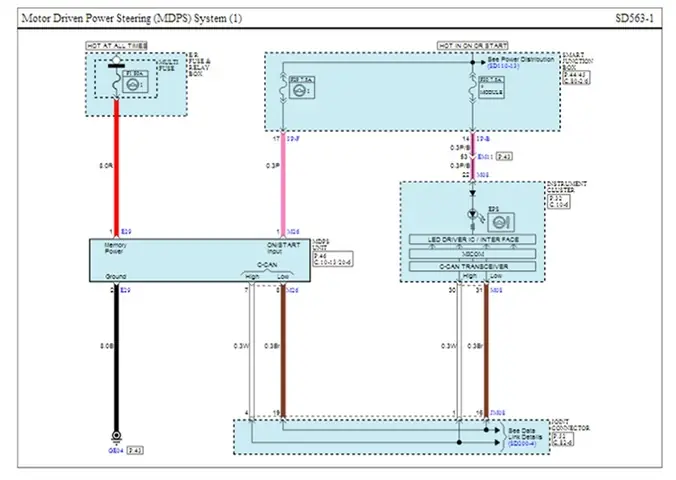

Khi thay thế bộ MDPS hoặc ECU, cần thực hiện “Variant Coding” và “Cân chỉnh vị trí thẳng của vô lăng (ASP Calibration)” để hệ thống hoạt động chính xác.

Kết luận

Xe có hệ thống trợ lực lái ô tô là một phần không thể thiếu trên các phương tiện hiện đại, góp phần nâng cao trải nghiệm lái và an toàn. Trợ lực lái thủy lực (HPS) phù hợp với xe tải và xe có momen lớn, trong khi trợ lực lái điện (EPS) ưu việt hơn về hiệu suất nhiên liệu, độ chính xác và tính tiện nghi. Việc lựa chọn loại hệ thống phù hợp phụ thuộc vào phân khúc xe, mục đích sử dụng và điều kiện vận hành. Bảo dưỡng định kỳ và tuân thủ hướng dẫn của nhà sản xuất giúp hệ thống trợ lực lái hoạt động ổn định, kéo dài tuổi thọ và đảm bảo an toàn khi lái xe.
