Vị trí và sơ đồ hộp cầu chì xe ô tô Innova 2013 chi tiết

Hệ thống điện là một phần không thể thiếu trên bất kỳ chiếc xe hiện đại nào, và việc hiểu rõ về hộp cầu chì xe ô tô Innova 2013 là kỹ năng cơ bản nhưng vô cùng quan trọng đối với mọi chủ xe. Khi một thiết bị điện như đèn, còi, hay gạt mưa đột ngột ngừng hoạt động, nguyên nhân thường gặp nhất chính là do cầu chì bị đứt. Bài viết này sẽ cung cấp một hướng dẫn toàn diện, chi tiết về vị trí, cách đọc sơ đồ và quy trình kiểm tra, thay thế cầu chì cho dòng xe Toyota Innova đời 2013, giúp bạn tự tin xử lý các sự cố điện đơn giản ngay tại nhà.

Quy trình kiểm tra cầu chì Innova 2013 nhanh

Có thể bạn quan tâm: Phân Tích Khi Cấm Xe Máy Lượng Ô Tô Tăng Và Các Hệ Lụy

1. Xác định vị trí: Toyota Innova 2013 có hai hộp cầu chì chính. Một hộp nằm trong khoang động cơ, thường ở bên phía người lái, và một hộp khác nằm bên trong khoang nội thất, dưới bảng táp-lô phía người lái.
2. Mở nắp và tra cứu sơ đồ: Tháo nắp hộp cầu chì. Sơ đồ vị trí và chức năng của từng cầu chì thường được in ngay trên mặt trong của nắp hộp hoặc trong sách hướng dẫn sử dụng xe.
3. Xác định cầu chì bị lỗi: Dựa vào sơ đồ, tìm cầu chì tương ứng với thiết bị điện đang gặp sự cố. Sử dụng kẹp gắp chuyên dụng (thường đi kèm trong hộp cầu chì) để rút cầu chì ra kiểm tra.
4. Kiểm tra và thay thế: Quan sát sợi dây kim loại bên trong cầu chì. Nếu sợi dây này bị đứt hoặc cháy đen, cầu chì đã hỏng. Thay thế bằng một cầu chì mới có cùng chỉ số ampe (A). Tuyệt đối không dùng cầu chì có ampe cao hơn hoặc thấp hơn.
5. Kiểm tra lại hoạt động: Lắp lại nắp hộp cầu chì và khởi động lại thiết bị điện để đảm bảo nó đã hoạt động bình thường.

Tầm quan trọng của hộp cầu chì trên xe Toyota Innova

Có thể bạn quan tâm: Chọn Hộp Đựng Dụng Cụ Xe Ô Tô: Hướng Dẫn Từ A-z

Nhiều người dùng thường bỏ qua vai trò của hộp cầu chì cho đến khi gặp sự cố. Tuy nhiên, đây là một bộ phận cốt lõi, đóng vai trò như người vệ sĩ thầm lặng cho toàn bộ hệ thống điện trên xe. Chức năng chính của cầu chì là bảo vệ các thiết bị điện tử đắt tiền khỏi hư hỏng do hiện tượng quá tải hoặc ngắn mạch.

Khi có một dòng điện quá lớn đột ngột chạy qua một mạch điện, sợi dây kim loại mỏng bên trong cầu chì sẽ nóng chảy và đứt ra. Hành động “hy sinh” này sẽ ngắt mạch ngay lập tức, ngăn dòng điện cao thế phá hủy các bộ phận nhạy cảm như hộp điều khiển ECU, hệ thống âm thanh, hệ thống chiếu sáng và nhiều linh kiện khác. Nếu không có cầu chì, một sự cố ngắn mạch nhỏ có thể gây ra thiệt hại hàng chục triệu đồng và thậm chí dẫn đến nguy cơ cháy nổ. Vì vậy, hiểu về hộp cầu chì xe ô tô Innova 2013 không chỉ giúp bạn tiết kiệm chi phí sửa chữa nhỏ mà còn là một biện pháp an toàn chủ động.

Vị trí chính xác của hộp cầu chì xe ô tô Innova 2013

Có thể bạn quan tâm: Khoảng Cách Giữa 2 Xe Ô Tô Trong Bãi Xe Là Bao Nhiêu?

Trên dòng xe Toyota Innova đời 2013, nhà sản xuất đã bố trí hai hộp cầu chì chính để quản lý các mạch điện khác nhau. Việc biết rõ vị trí của cả hai hộp sẽ giúp bạn chẩn đoán và khắc phục sự cố nhanh chóng hơn.

Hộp cầu chì trong khoang động cơ

Hộp cầu chì này chịu trách nhiệm quản lý các hệ thống điện có công suất lớn và quan trọng đối với vận hành của xe. Chúng bao gồm hệ thống khởi động, hệ thống phun xăng điện tử (EFI), hệ thống chống bó cứng phanh (ABS), quạt làm mát động cơ, và đèn pha.

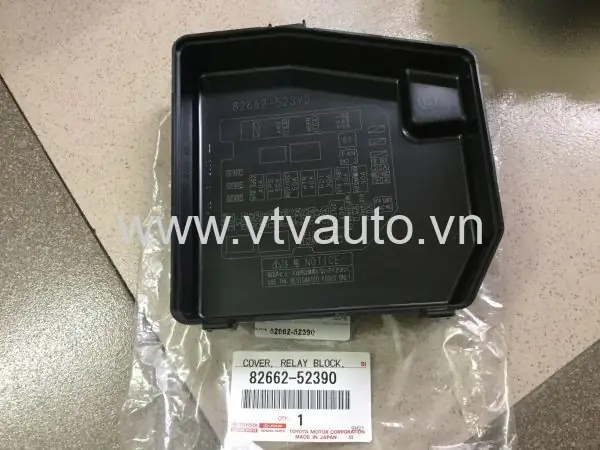

Để tìm thấy nó, bạn cần mở nắp capo của xe. Hộp cầu chì thường là một hộp nhựa màu đen, hình chữ nhật, nằm ở phía bên tài, gần với ắc quy hoặc vách ngăn giữa khoang động cơ và khoang hành khách. Trên nắp hộp thường có các ký hiệu như “FUSE BOX” hoặc “RELAY & FUSE”. Việc tháo nắp hộp này khá đơn giản, chỉ cần bấm vào các lẫy nhựa ở hai bên và nhấc nắp lên.

Hộp cầu chì trong khoang nội thất

Hộp cầu chì thứ hai nằm bên trong xe, có nhiệm vụ điều khiển các thiết bị điện phục vụ tiện nghi và an toàn cho hành khách. Các thiết bị này bao gồm hệ thống đèn nội thất, hệ thống âm thanh, tẩu sạc, gạt mưa, khóa cửa trung tâm, và các cảm biến.

Vị trí phổ biến nhất của hộp cầu chì này là ở dưới bảng táp-lô, phía bên trái của vô lăng, gần khu vực chân phanh của người lái. Bạn có thể cần phải cúi thấp người hoặc sử dụng đèn pin để nhìn rõ. Một số trường hợp nó được che bởi một nắp nhựa nhỏ, bạn chỉ cần cạy nhẹ là có thể thấy được bảng cầu chì bên trong.

Hướng dẫn đọc và giải mã sơ đồ cầu chì Innova 2013

Hiểu được sơ đồ cầu chì là chìa khóa để xác định đúng cầu chì cần kiểm tra. Sơ đồ này thường được dán ở mặt trong của nắp hộp cầu chì. Nó sử dụng các ký hiệu viết tắt bằng tiếng Anh và các con số để chỉ định chức năng và cường độ dòng điện của từng cầu chì.

Giải thích các ký hiệu và chữ viết tắt phổ biến

Mặc dù có thể có một vài khác biệt nhỏ, hầu hết các ký hiệu trên xe Toyota đều tuân theo một tiêu chuẩn chung. Dưới đây là danh sách các ký hiệu viết tắt bạn thường gặp nhất trên sơ đồ hộp cầu chì xe ô tô Innova 2013 và ý nghĩa của chúng:

• EFI (Electronic Fuel Injection): Cầu chì cho hệ thống phun xăng điện tử.
• HORN: Cầu chì của còi xe.
• ABS (Anti-lock Brake System): Cầu chì cho hệ thống chống bó cứng phanh.
• RAD FAN: Cầu chì của quạt làm mát két nước.
• HEAD LH/RH (Headlight Left/Right): Cầu chì cho đèn pha bên trái/phải.
• FOG: Cầu chì cho đèn sương mù.
• STOP: Cầu chì cho đèn phanh.
• TAIL: Cầu chì cho đèn hậu.
• CIG (Cigarette Lighter): Cầu chì cho tẩu sạc, ổ cắm 12V.
• RADIO / AUDIO: Cầu chì cho hệ thống âm thanh, đầu giải trí.
• DOME: Cầu chì cho hệ thống đèn trần, đèn nội thất.
• WIPER: Cầu chì cho hệ thống gạt mưa.
• POWER: Cầu chì cho hệ thống cửa sổ điện.
• ECU-B: Cầu chì cung cấp nguồn cho một số mô-đun điều khiển điện tử.

Cách xác định chỉ số Ampe (A)

Bên cạnh ký hiệu chức năng, mỗi cầu chì đều có một con số đi kèm, đây chính là chỉ số cường độ dòng điện định mức, đơn vị là Ampe (A). Ví dụ, “CIG 15A” có nghĩa là cầu chì cho tẩu sạc có định mức là 15 Ampe. Các cầu chì cũng được mã hóa bằng màu sắc để dễ dàng nhận biết chỉ số Ampe:

• Nâu: 5A, 7.5A
• Đỏ: 10A
• Xanh dương: 15A
• Vàng: 20A
• Trắng / Trong suốt: 25A
• Xanh lá cây: 30A

Khi thay thế, việc chọn đúng cầu chì có cùng chỉ số Ampe là bắt buộc. Sử dụng cầu chì có Ampe thấp hơn sẽ khiến nó bị đứt ngay lập tức khi thiết bị hoạt động. Ngược lại, sử dụng cầu chì có Ampe cao hơn là cực kỳ nguy hiểm, vì nó sẽ không ngắt mạch kịp thời khi có sự cố, có thể gây cháy dây điện và hỏng hóc thiết bị.

Quy trình chi tiết kiểm tra và thay thế cầu chì

Khi đã xác định được vị trí và hiểu được sơ đồ, việc kiểm tra và thay thế cầu chì trở nên khá đơn giản. Bạn chỉ cần làm theo các bước sau đây một cách cẩn thận.

Các bước thực hiện an toàn

1. Tắt máy và rút chìa khóa: Đây là bước an toàn quan trọng nhất để đảm bảo không có dòng điện chạy trong hệ thống khi bạn đang thao tác, tránh nguy cơ chập điện.
2. Chuẩn bị dụng cụ: Bạn sẽ cần một chiếc kẹp gắp cầu chì (thường có sẵn trong hộp cầu chì) và một vài cầu chì dự phòng có cùng chỉ số Ampe với cầu chì cần thay. Bạn cũng nên chuẩn bị một chiếc đèn pin nếu làm việc ở khu vực thiếu sáng.
3. Mở hộp cầu chì: Xác định và mở nắp hộp cầu chì liên quan đến thiết bị đang bị lỗi.
4. Rút cầu chì nghi ngờ: Dùng kẹp gắp, kẹp chặt vào thân cầu chì và rút thẳng ra. Tránh lắc qua lại vì có thể làm hỏng chân cắm.
5. Kiểm tra bằng mắt thường: Đưa cầu chì ra nơi có đủ ánh sáng và quan sát kỹ sợi dây kim loại hình chữ U bên trong lớp nhựa trong suốt. Nếu sợi dây này còn nguyên vẹn, cầu chì vẫn tốt. Nếu nó bị đứt, gãy hoặc có dấu hiệu cháy đen, cầu chì đã bị hỏng.
6. Lắp cầu chì mới: Lấy một cầu chì mới có cùng màu sắc và chỉ số Ampe. Cắm nó vào đúng vị trí của cầu chì cũ. Hãy chắc chắn rằng bạn ấn nó vào hết cỡ và chắc chắn.
7. Đóng nắp và kiểm tra lại: Đóng nắp hộp cầu chì cẩn thận. Khởi động xe và bật thiết bị điện vừa sửa chữa để xem nó đã hoạt động trở lại bình thường chưa.

Dấu hiệu nhận biết và cách xử lý khi cầu chì liên tục bị đứt

Việc một chiếc cầu chì bị đứt sau một thời gian dài sử dụng là điều bình thường. Tuy nhiên, nếu bạn vừa thay một cầu chì mới mà nó lại bị đứt ngay lập tức hoặc chỉ sau một thời gian ngắn, đây là dấu hiệu của một vấn đề nghiêm trọng hơn trong hệ thống điện.

Hiện tượng này cho thấy có sự cố ngắn mạch hoặc quá tải liên tục trong mạch điện đó. Nguyên nhân có thể do dây điện bị hở, chạm vào thân xe, hoặc một thiết bị điện nào đó (như mô-tơ gạt mưa, bơm xăng) đang bị lỗi và tiêu thụ dòng điện cao bất thường. Trong trường hợp này, việc tiếp tục thay cầu chì mới chỉ là giải pháp tạm thời và không giải quyết được gốc rễ vấn đề. Bạn không nên cố gắng thay thế bằng cầu chì có Ampe cao hơn để “cố” cho nó hoạt động, vì điều này có thể gây ra hỏa hoạn.

Cách xử lý tốt nhất khi gặp tình huống này là ngừng việc tự sửa chữa và mang xe đến một gara uy tín. Các kỹ thuật viên chuyên nghiệp có các thiết bị chẩn đoán chuyên dụng để tìm ra vị trí ngắn mạch và khắc phục triệt để. Việc này sẽ đảm bảo an toàn cho bạn và chiếc xe của bạn.

Những sai lầm cần tránh khi tự xử lý hộp cầu chì

Mặc dù việc thay cầu chì khá đơn giản, nhưng có một vài sai lầm phổ biến mà nhiều người dùng thường mắc phải, có thể gây ra những hậu quả không đáng có.

• Dùng sai chỉ số Ampe: Như đã nhấn mạnh, đây là sai lầm nguy hiểm nhất. Luôn luôn thay thế cầu chì bằng một cái mới có cùng chỉ số Ampe.
• Dùng vật khác để nối tắt: Tuyệt đối không bao giờ dùng các vật liệu dẫn điện như giấy bạc, dây đồng, hoặc kẹp giấy để nối tắt hai chân của khe cắm cầu chì. Hành động này sẽ loại bỏ hoàn toàn chức năng bảo vệ của cầu chì, có thể gây cháy nổ hệ thống điện ngay lập tức.
• Không tìm nguyên nhân gốc rễ: Nếu cầu chì liên tục bị đứt, đừng chỉ thay thế nó. Hãy coi đó là một lời cảnh báo và tìm ra nguyên nhân sâu xa của vấn đề.
• Thao tác khi chưa tắt máy: Luôn đảm bảo xe đã tắt hoàn toàn và chìa khóa đã được rút ra khỏi ổ cắm trước khi mở hộp cầu chì để tránh rủi ro chập điện.

Khi nào nên mang xe đến gara chuyên nghiệp?

Việc tự thay thế cầu chì là hoàn toàn khả thi đối với các sự cố đơn giản. Tuy nhiên, có những trường hợp bạn nên tìm đến sự giúp đỡ của các chuyên gia để đảm bảo an toàn và hiệu quả.

• Khi cầu chì liên tục bị cháy sau khi thay thế.
• Khi bạn không thể xác định được nguyên nhân tại sao thiết bị điện không hoạt động mặc dù cầu chì vẫn còn tốt.
• Khi nhiều hệ thống điện khác nhau cùng lúc gặp sự cố, đây có thể là dấu hiệu của vấn đề liên quan đến hộp ECU hoặc hệ thống dây điện tổng.
• Khi bạn cảm thấy không tự tin hoặc không có đủ dụng cụ để thực hiện.

Tại các trung tâm bảo dưỡng uy tín như Thiên Minh Autosafety, các kỹ thuật viên được đào tạo bài bản và có đầy đủ trang thiết bị hiện đại để chẩn đoán chính xác và sửa chữa mọi vấn đề về điện ô tô. Việc giao phó chiếc xe cho những người có chuyên môn sẽ giúp bạn yên tâm hơn trên mọi hành trình.

Việc nắm vững kiến thức về hộp cầu chì xe ô tô Innova 2013 không chỉ giúp bạn chủ động hơn trong việc bảo dưỡng và sửa chữa những lỗi vặt mà còn góp phần nâng cao sự an toàn khi vận hành xe. Bằng cách tuân thủ đúng các quy trình và lưu ý an toàn đã được chia sẻ, bạn có thể tự tin xử lý các vấn đề điện cơ bản, tiết kiệm thời gian và chi phí. Tuy nhiên, hãy luôn nhớ rằng, đối với những sự cố phức tạp, việc tìm đến sự trợ giúp của các chuyên gia luôn là lựa chọn thông minh và an toàn nhất.
