Việc tìm kiếm một file cad thang nâng xe ô tô chất lượng và chính xác là nhu cầu thiết yếu đối với các kỹ sư, kiến trúc sư, chủ xưởng dịch vụ và cả sinh viên ngành kỹ thuật ô tô. Bản vẽ này không chỉ là công cụ để thiết kế, bố trí mặt bằng nhà xưởng một cách khoa học mà còn là tài liệu tham khảo quan trọng cho việc nghiên cứu, chế tạo và bảo trì. Bài viết này sẽ cung cấp một hướng dẫn toàn diện, giúp bạn hiểu rõ tầm quan trọng và cách tìm kiếm các nguồn tải file uy tín.
Tổng quan về file CAD cầu nâng ô tô
Tổng quan nội dung
Có thể bạn quan tâm: Cập Nhật Giá Xe Ô Tô Tải 1.25 Tấn Chi Tiết Nhất
Một file CAD thang nâng xe ô tô (hay còn gọi là bản vẽ kỹ thuật cầu nâng ô tô) là một tệp tin kỹ thuật số chứa đầy đủ thông tin chi tiết về cấu trúc, kích thước, cơ cấu và nguyên lý hoạt động của một thiết bị cầu nâng. Các file này thường được tạo ra bằng các phần mềm thiết kế chuyên dụng như AutoCAD, SolidWorks, hoặc Inventor và được lưu dưới các định dạng phổ biến như DWG, DXF, hoặc STEP. Chúng là nền tảng không thể thiếu trong việc lên kế hoạch xây dựng và tối ưu hóa không gian cho các garage, trung tâm bảo dưỡng chuyên nghiệp.
Tại sao file cad thang nâng xe ô tô lại quan trọng?
Có thể bạn quan tâm: Giá Ba Đờ Sốc Xe Ô Tô Jole Bao Nhiêu Và Thay Ở Đâu?
Trong ngành công nghiệp ô tô và xây dựng, sự chính xác là yếu tố quyết định đến thành công và an toàn của một dự án. Việc sở hữu một bản vẽ CAD chi tiết mang lại nhiều lợi ích không thể phủ nhận, giúp các chuyên gia làm việc hiệu quả và giảm thiểu rủi ro.
Tối ưu hóa không gian nhà xưởng
Khi lên kế hoạch xây dựng hoặc cải tạo một garage, việc bố trí không gian là bài toán vô cùng phức tạp. Bạn cần đảm bảo khoảng cách an toàn giữa các thiết bị, lối đi cho kỹ thuật viên, không gian thao tác xung quanh xe, và khu vực để dụng cụ.
Sử dụng file cad thang nâng xe ô tô cho phép các kiến trúc sư và chủ đầu tư mô phỏng chính xác vị trí lắp đặt cầu nâng trên bản vẽ tổng thể. Họ có thể dễ dàng di chuyển, xoay và sắp xếp mô hình 3D của cầu nâng để tìm ra vị trí tối ưu nhất. Điều này giúp tận dụng từng mét vuông diện tích, đảm bảo luồng công việc (workflow) diễn ra trôi chảy, từ khâu tiếp nhận xe, sửa chữa cho đến khi bàn giao, tránh tình trạng lãng phí không gian hoặc va chạm khi vận hành.
Nền tảng cho thiết kế và chế tạo

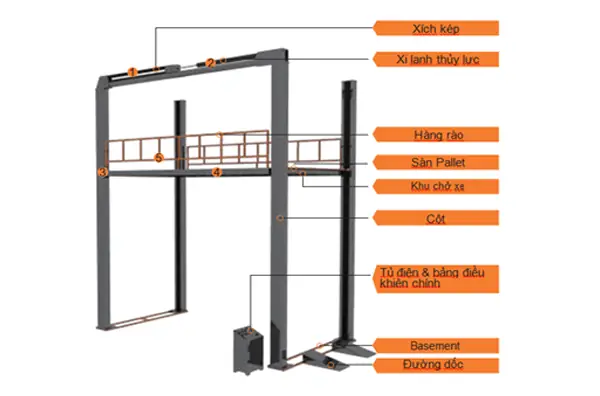

Đối với các kỹ sư cơ khí và nhà sản xuất thiết bị, bản vẽ cad cầu nâng là tài liệu gốc không thể thiếu. Từ bản vẽ này, họ có thể phân tích chi tiết từng bộ phận: kết cấu khung dầm, hệ thống xi lanh thủy lực, cơ cấu khóa hãm an toàn, hệ thống điện điều khiển.
Dựa trên file CAD, các kỹ sư có thể thực hiện các phân tích mô phỏng độ bền vật liệu, tính toán sức chịu tải, và tối ưu hóa thiết kế để tăng cường độ an toàn và hiệu suất. Đây cũng là cơ sở để bóc tách bản vẽ chi tiết cho từng cấu kiện, phục vụ cho quá trình gia công và lắp ráp sản phẩm cuối cùng. Nếu không có bản vẽ CAD chuẩn, quá trình sản xuất sẽ gặp vô vàn khó khăn và rủi ro về mặt kỹ thuật.
Đảm bảo an toàn trong lắp đặt và vận hành
An toàn lao động là ưu tiên hàng đầu trong bất kỳ xưởng dịch vụ nào. Cầu nâng ô tô là thiết bị chịu tải trọng lớn, bất kỳ sai sót nào trong quá trình lắp đặt cũng có thể dẫn đến những tai nạn thảm khốc. File CAD cung cấp thông số kỹ thuật chính xác về yêu cầu móng, vị trí bu lông neo, và các điểm kết nối quan trọng.
Đội ngũ kỹ thuật lắp đặt sẽ dựa vào bản vẽ này để thi công móng nền đúng tiêu chuẩn, đảm bảo thiết bị được cố định vững chắc. Hơn nữa, bản vẽ còn thể hiện rõ các cơ cấu an toàn như khóa hãm, van chống lún, giúp kỹ thuật viên hiểu rõ nguyên lý hoạt động và thực hiện các quy trình kiểm tra, bảo dưỡng định kỳ một cách chính xác, góp phần nâng cao sự an toàn tại nơi làm việc.
Các loại thang nâng ô tô phổ biến có file CAD
Có thể bạn quan tâm: Giá Cho Thuê Xe Ô Tô 05 Chỗ Theo Tháng Là Bao Nhiêu?
Thế giới cầu nâng ô tô rất đa dạng, mỗi loại phục vụ cho những mục đích và không gian khác nhau. Việc lựa chọn đúng loại file CAD tương ứng với nhu cầu sử dụng là bước đầu tiên để đảm bảo dự án của bạn thành công.
File CAD cầu nâng 2 trụ
Đây là loại cầu nâng phổ biến nhất trong các xưởng sửa chữa ô tô vừa và nhỏ nhờ thiết kế gọn gàng và chi phí hợp lý. File cad cầu nâng 2 trụ thường thể hiện chi tiết kết cấu của hai cột trụ, tay nâng, hệ thống thủy lực và cáp cân bằng.
Bản vẽ này rất quan trọng để xác định khoảng cách tối thiểu giữa hai trụ, chiều cao nâng tối đa và không gian cần thiết để tay nâng có thể vươn ra đỡ xe. Có hai dạng chính là cầu nâng 2 trụ có cổng trên (clear floor) và không có cổng (base plate), mỗi loại có yêu cầu lắp đặt khác nhau và file CAD sẽ thể hiện rõ điều đó.
File CAD cầu nâng 4 trụ
Cầu nâng 4 trụ được ưa chuộng cho các công việc cần sự ổn định cao như kiểm tra góc đặt bánh xe (cân chỉnh thước lái) hoặc sửa chữa chung. Bản vẽ cad cầu nâng 4 trụ sẽ mô tả chi tiết bốn cột trụ vững chắc và hai bàn nâng dài song song.
Khi sử dụng file CAD loại này, người thiết kế cần đặc biệt chú ý đến chiều dài tổng thể và chiều rộng của thiết bị. Nó chiếm nhiều diện tích hơn cầu 2 trụ, nhưng bù lại mang đến sự ổn định vượt trội. Bản vẽ cũng sẽ bao gồm các phụ kiện đi kèm như kích phụ, đĩa xoay để phục vụ cho việc cân chỉnh thước lái.
File CAD cầu nâng cắt kéo (kiểu xếp)
Cầu nâng cắt kéo là giải pháp lý tưởng cho các xưởng có không gian hạn chế hoặc muốn tối ưu hóa thẩm mỹ, đặc biệt là các xưởng làm lốp, rửa xe hoặc sửa chữa nhanh. File cad thang nâng xe ô tô kiểu cắt kéo có thể là dạng lắp nổi hoặc lắp âm sàn.
Đối với loại lắp âm sàn, bản vẽ CAD là cực kỳ quan trọng vì nó cung cấp kích thước hố móng chính xác cần phải thi công. Bất kỳ sai lệch nào cũng sẽ khiến việc lắp đặt trở nên bất khả thi. Bản vẽ sẽ thể hiện cơ cấu nâng hình chữ X, hệ thống xi lanh và các điểm kết nối thủy lực.
Nguồn tìm và tải file cad thang nâng xe ô tô uy tín
Việc tìm kiếm một file CAD chất lượng đòi hỏi sự kiên nhẫn và kiểm tra kỹ lưỡng. Dưới đây là những nguồn đáng tin cậy mà bạn có thể tham khảo để đảm bảo file tải về có độ chính xác cao và phù hợp với dự án của mình.
Trang web của nhà sản xuất thiết bị
Đây là nguồn đáng tin cậy nhất. Các nhà sản xuất cầu nâng danh tiếng như Rotary Lift, BendPak, Challenger Lifts, hay Bosch thường cung cấp thư viện tài liệu kỹ thuật trên trang web chính thức của họ. Các file này được tạo ra bởi chính đội ngũ kỹ sư thiết kế sản phẩm, do đó độ chính xác gần như là tuyệt đối.
Thông thường, bạn cần truy cập vào mục “Hỗ trợ” (Support), “Tài liệu” (Documents) hoặc “Tài nguyên cho kiến trúc sư” (Architect Resources) để tìm kiếm. Một số hãng có thể yêu cầu bạn đăng ký tài khoản miễn phí để truy cập vào thư viện bản vẽ. Sử dụng file cad thang nâng xe ô tô từ nhà sản xuất giúp bạn đảm bảo mọi thông số đều khớp với sản phẩm thực tế.
Các thư viện CAD và diễn đàn kỹ thuật
Các cộng đồng trực tuyến dành cho kỹ sư và nhà thiết kế là một kho tài nguyên khổng lồ. Các trang web như GrabCAD, CADdetails, hay 3D ContentCentral là nơi hàng ngàn kỹ sư từ khắp nơi trên thế giới chia sẻ các mô hình và bản vẽ của họ.
Bạn có thể sử dụng thanh tìm kiếm với các từ khóa như “car lift DWG”, “automotive lift model” hay “2 post lift CAD file”. Ưu điểm của các nguồn này là sự đa dạng về mẫu mã và thường là miễn phí. Tuy nhiên, một nhược điểm lớn là chất lượng không đồng đều. Các file này có thể do người dùng cá nhân tạo ra, vì vậy bạn cần kiểm tra lại kích thước và tỷ lệ một cách cẩn thận trước khi áp dụng vào dự án quan trọng.
Liên hệ trực tiếp với nhà phân phối
Nếu bạn đã xác định được thương hiệu và model cầu nâng cụ thể dự định mua, cách tốt nhất là liên hệ trực tiếp với nhà phân phối ủy quyền tại khu vực của bạn. Họ thường có quyền truy cập vào toàn bộ tài liệu kỹ thuật từ hãng và sẵn sàng cung cấp bản vẽ cad cầu nâng cho khách hàng tiềm năng.
Việc này không chỉ giúp bạn có được file chính xác mà còn là cơ hội để nhận được sự tư vấn chuyên nghiệp về lựa chọn thiết bị, yêu cầu lắp đặt và các giải pháp an toàn đi kèm. Một nhà cung cấp uy tín như Thiên Minh Autosafety luôn sẵn lòng hỗ trợ khách hàng trong việc lên kế hoạch và thiết kế nhà xưởng.
Hướng dẫn kiểm tra và sử dụng file CAD hiệu quả
Sau khi đã tải về được file CAD, công việc vẫn chưa kết thúc. Để đảm bảo bản vẽ thực sự hữu ích và không gây ra sai sót trong quá trình thi công, bạn cần thực hiện một vài bước kiểm tra và sử dụng nó một cách thông minh.
Kiểm tra đơn vị và tỷ lệ bản vẽ
Đây là lỗi cơ bản nhưng rất dễ mắc phải. Một bản vẽ được thiết kế theo hệ inch sẽ hoàn toàn sai lệch khi áp dụng vào một dự án sử dụng hệ mét. Trước khi bắt đầu, hãy mở file CAD và kiểm tra đơn vị đo lường (units) đang được sử dụng.
Hãy dùng lệnh DIST (distance) trong AutoCAD để đo thử một kích thước đã biết trên cầu nâng, ví dụ như chiều rộng tổng thể hoặc chiều cao cột trụ, và so sánh với thông số kỹ thuật của nhà sản xuất. Nếu có sự sai khác, bạn cần phải điều chỉnh lại tỷ lệ (scale) của bản vẽ cho đến khi các kích thước khớp hoàn toàn.
Phân tích các lớp (Layers) trong file
Một file CAD chuyên nghiệp thường được tổ chức thành nhiều lớp (layers) khác nhau. Mỗi lớp có thể chứa một nhóm đối tượng riêng biệt, ví dụ: lớp cho kết cấu chính, lớp cho kích thước, lớp cho hệ thống thủy lực, lớp cho vùng không gian hoạt động an toàn.
Việc hiểu và quản lý các lớp này giúp bạn dễ dàng ẩn/hiện các chi tiết không cần thiết, tập trung vào phần thông tin mình đang quan tâm. Ví dụ, khi bố trí mặt bằng, bạn có thể chỉ cần hiển thị lớp đường bao ngoài của thiết bị mà không cần các chi tiết cơ khí phức tạp bên trong.
Tích hợp vào bản vẽ tổng thể của dự án

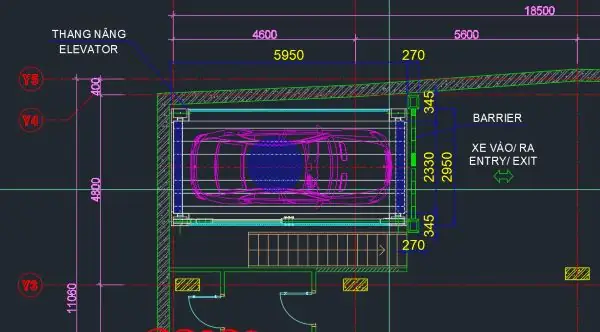

Sau khi đã xác nhận file CAD là chính xác, bạn có thể tích hợp nó vào bản vẽ mặt bằng tổng thể của nhà xưởng hoặc công trình. Hãy sử dụng file này như một “block” để dễ dàng di chuyển và định vị.
Khi đặt cầu nâng vào vị trí, hãy đảm bảo bạn đã chừa đủ không gian hoạt động xung quanh. Vẽ thêm các đường bo thể hiện vùng mở cửa xe, lối đi cho kỹ thuật viên và khoảng cách an toàn với các thiết bị khác. Việc mô phỏng này sẽ giúp bạn hình dung rõ ràng về không gian làm việc thực tế và đưa ra những điều chỉnh cần thiết ngay trên bản vẽ, tránh phải sửa chữa tốn kém sau này.
Việc tìm kiếm và sử dụng thành thạo một file cad thang nâng xe ô tô là một kỹ năng quan trọng, phản ánh sự chuyên nghiệp và cẩn trọng trong công việc. Bằng cách lựa chọn các nguồn tải uy tín và thực hiện các bước kiểm tra kỹ lưỡng, bạn có thể đảm bảo dự án thiết kế nhà xưởng của mình được thực hiện một cách chính xác, an toàn và hiệu quả, đặt nền móng vững chắc cho sự thành công trong hoạt động kinh doanh sau này.
