Thiết kế cầu nâng đỗ xe 4 trụ: Tiêu chuẩn & Nguyên lý

Trong bối cảnh đô thị hóa ngày càng nhanh, không gian đỗ xe trở thành một bài toán nan giải đối với nhiều chủ xe, đặc biệt tại các thành phố lớn. Để giải quyết vấn đề này, các giải pháp đỗ xe thông minh đã ra đời, trong đó cầu nâng đỗ xe 4 trụ là một lựa chọn phổ biến nhờ sự vững chãi và hiệu quả. Tuy nhiên, để đảm bảo an toàn tuyệt đối và hiệu suất vận hành lâu dài, việc thiết kế cầu nâng đỗ xe ô tô 4 trụ đòi hỏi sự tính toán kỹ lưỡng, tuân thủ các tiêu chuẩn kỹ thuật khắt khe và am hiểu sâu sắc về nguyên lý cơ học. Bài viết này sẽ cung cấp một cái nhìn toàn diện về quy trình thiết kế, các yếu tố then chốt và những tiêu chuẩn an toàn không thể bỏ qua.

Tổng quan về nguyên tắc thiết kế cầu nâng 4 trụ

Có thể bạn quan tâm: Thuế Xe Ô Tô Zing: Toàn Bộ Các Loại Phí Cần Đóng

Thiết kế một hệ thống cầu nâng đỗ xe 4 trụ không đơn giản là lắp ráp các bộ phận cơ khí. Nó là một quá trình kỹ thuật phức tạp, dựa trên ba trụ cột chính: kết cấu chịu lực, hệ thống truyền động và cơ cấu an toàn. Kết cấu chịu lực phải đảm bảo độ vững chắc tuyệt đối, với vật liệu thép được tính toán kỹ lưỡng để chịu được tải trọng động và tĩnh. Hệ thống truyền động, thường là thủy lực, cần được thiết kế để vận hành trơn tru, ổn định và chính xác. Quan trọng nhất, hệ thống an toàn đa tầng là yếu tố bắt buộc để phòng ngừa mọi rủi ro tiềm ẩn, bảo vệ cả con người và phương tiện.

Cầu nâng đỗ xe ô tô 4 trụ là gì và tại sao lại quan trọng?

Có thể bạn quan tâm: Tiêu Chuẩn Đánh Giá Độ Mòn Lốp Xe Ô Tô: Hướng Dẫn An Toàn

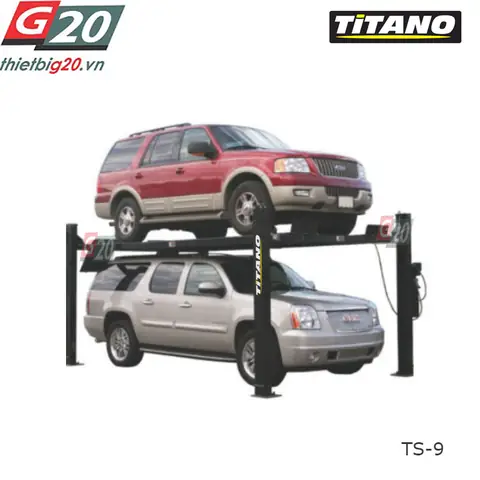

Cầu nâng đỗ xe ô tô 4 trụ là một thiết bị cơ khí chuyên dụng, được thiết kế để nâng một chiếc ô tô lên cao, tạo ra một không gian đỗ xe thứ hai ngay bên dưới. Cấu trúc cơ bản của nó bao gồm bốn cột trụ chịu lực, một sàn nâng (hay bàn nâng) và một hệ thống truyền động (thường là thủy lực hoặc xích) để nâng và hạ sàn nâng.

Sự quan trọng của thiết bị nâng hạ ô tô này nằm ở khả năng nhân đôi không gian đỗ xe mà không cần mở rộng diện tích mặt bằng. Đây là giải pháp lý tưởng cho các gia đình sở hữu từ hai xe trở lên, các bãi đỗ xe thương mại, chung cư, văn phòng hoặc các garage sửa chữa có diện tích hạn chế. Việc đầu tư vào một hệ thống cầu nâng chất lượng cao không chỉ tối ưu hóa không gian mà còn thể hiện sự đầu tư vào an toàn và tiện nghi.

Tuy nhiên, tầm quan trọng này cũng đi kèm với trách nhiệm lớn. Một thiết kế cầu nâng đỗ xe ô tô 4 trụ kém chất lượng, không tuân thủ tiêu chuẩn có thể dẫn đến những hậu quả thảm khốc như sập đổ, hư hỏng phương tiện và gây nguy hiểm đến tính mạng con người. Do đó, việc tìm hiểu kỹ lưỡng về thiết kế và các tiêu chuẩn liên quan là bước đầu tiên và quan trọng nhất.

Phân tích cấu tạo chi tiết của cầu nâng đỗ xe 4 trụ

Có thể bạn quan tâm: Tiêu Chuẩn Để Xe Ô Tô Trong Hầm An Toàn Là Gì?

Để hiểu rõ về quy trình thiết kế, chúng ta cần nắm vững các thành phần cấu tạo nên một hệ thống cầu nâng 4 trụ hoàn chỉnh. Mỗi bộ phận đều có vai trò riêng và phải được tính toán, lựa chọn vật liệu một cách cẩn thận.

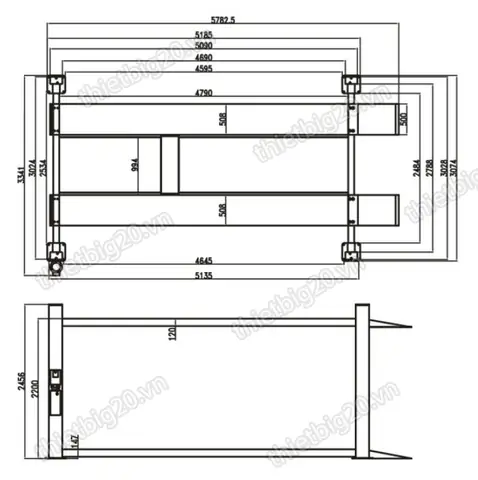

Khung kết cấu và 4 trụ chính

Đây là bộ xương của toàn bộ hệ thống, chịu trách nhiệm gánh toàn bộ tải trọng của xe và chính bản thân cầu nâng. Bốn trụ chính thường được làm từ thép hình cường độ cao (như thép chữ H, chữ I hoặc thép hộp) để đảm bảo độ cứng vững và khả năng chống uốn, chống xoắn.

Trong quá trình thiết kế, các kỹ sư phải tính toán chính xác tiết diện của cột, độ dày của thép dựa trên tải trọng nâng tối đa và chiều cao nâng. Các mối hàn, liên kết bu lông giữa các trụ và dầm ngang cũng phải được kiểm tra nghiêm ngặt để đảm bảo khả năng chịu lực đồng đều và không có điểm yếu nào trong kết cấu.

Sàn nâng (bàn nâng)

Sàn nâng là nơi chiếc xe được đỗ trực tiếp. Bề mặt sàn thường được làm từ thép tấm gân hoặc các vật liệu có độ ma sát cao để chống trơn trượt khi xe di chuyển lên xuống. Kết cấu khung xương của sàn nâng phải được gia cố bằng các dầm thép phụ để phân bổ đều tải trọng ra bốn góc trụ.

Thiết kế sàn nâng cũng cần tính đến chiều dài cơ sở và chiều rộng của các loại xe phổ biến. Một số mẫu cầu nâng cao cấp còn có thể điều chỉnh độ rộng của hai tấm sàn để phù hợp với nhiều loại xe khác nhau, từ sedan đến SUV.

Hệ thống truyền động thủy lực

Hệ thống thủy lực là trái tim của cầu nâng, quyết định khả năng vận hành mượt mà và mạnh mẽ. Một hệ thống thủy lực điển hình bao gồm:

• Bơm thủy lực (Motor): Tạo ra áp suất dầu để đẩy xi lanh. Công suất của motor phải tương thích với tải trọng và tốc độ nâng mong muốn.
• Xi lanh thủy lực (Cylinder): Là cơ cấu chấp hành chính, biến áp suất dầu thành lực đẩy cơ học để nâng sàn nâng. Thông thường, một xi lanh lớn được đặt ở vị trí trung tâm, kéo hệ thống cáp hoặc xích được luồn qua các puly.
• Hệ thống cáp hoặc xích: Truyền lực từ xi lanh đến bốn góc của sàn nâng. Cáp sử dụng phải là cáp thép chuyên dụng cho cẩu trục, có hệ số an toàn rất cao (thường là 5:1 hoặc cao hơn), nghĩa là nó có thể chịu được tải trọng gấp 5 lần tải trọng làm việc.
• Bình chứa dầu và hệ thống ống dẫn: Đảm bảo cung cấp đủ lượng dầu thủy lực và chịu được áp suất cao trong quá trình vận hành.

Hệ thống khóa an toàn cơ khí

Đây là thành phần quan trọng bậc nhất, đảm bảo an toàn tuyệt đối ngay cả khi hệ thống thủy lực gặp sự cố. Hệ thống khóa an toàn cơ khí bao gồm các chốt (cóc hãm) được bố trí dọc theo các cột trụ.

Khi sàn nâng đi lên, các chốt này sẽ tự động gài vào các lỗ khóa trên cột ở từng nấc độ cao nhất định, tạo ra tiếng “tách, tách” đặc trưng. Khi cầu nâng đã đạt độ cao mong muốn và ngừng hoạt động, toàn bộ tải trọng sẽ được giữ bởi các khóa cơ khí này, không phụ thuộc vào hệ thống thủy lực nữa. Điều này giúp ngăn chặn tuyệt đối tình trạng cầu nâng bị tụt xuống đột ngột do rò rỉ dầu hoặc hỏng hóc xi lanh.

Yếu tố quyết định trong thiết kế cầu nâng đỗ xe ô tô 4 trụ

Quá trình thiết kế đòi hỏi phải xem xét và cân bằng nhiều yếu tố kỹ thuật phức tạp. Bỏ qua bất kỳ yếu tố nào cũng có thể ảnh hưởng đến độ an toàn và tuổi thọ của sản phẩm.

Xác định tải trọng nâng tối đa

Đây là thông số đầu tiên và quan trọng nhất. Tải trọng nâng (lifting capacity) phải được xác định dựa trên loại xe nặng nhất mà cầu nâng dự kiến sẽ phục vụ. Ví dụ, một chiếc SUV cỡ lớn có thể nặng trên 2.5 tấn, trong khi một chiếc xe bán tải có thể nặng hơn 3 tấn.

Các kỹ sư phải thiết kế cầu nâng với tải trọng danh nghĩa cao hơn trọng lượng xe thực tế để có một biên độ an toàn. Ví dụ, để nâng một chiếc xe 2.5 tấn, người ta thường chọn cầu nâng có tải trọng từ 3.5 đến 4 tấn. Toàn bộ các bộ phận từ kết cấu thép, xi lanh thủy lực đến dây cáp đều phải được tính toán dựa trên tải trọng tối đa này.

Kích thước và không gian lắp đặt

Trước khi thiết kế, việc khảo sát không gian lắp đặt là bắt buộc. Các thông số cần quan tâm bao gồm:

• Chiều cao trần: Trần nhà phải đủ cao để chứa cả cầu nâng ở vị trí cao nhất và chiếc xe được nâng lên, cộng thêm một khoảng không an toàn.
• Chiều rộng và chiều dài không gian: Phải có đủ không gian để lắp đặt bốn cột trụ và cho phép xe ra vào dễ dàng.
• Chất lượng nền móng: Nền bê tông phải đủ dày và đủ cường độ để chịu được tải trọng tập trung tại bốn chân trụ.

Dựa trên các thông số này, các kỹ sư sẽ thiết kế cầu nâng đỗ xe ô tô 4 trụ với kích thước tổng thể (chiều cao, chiều rộng, chiều dài) phù hợp, đảm bảo tối ưu hóa không gian mà vẫn an toàn.

Lựa chọn vật liệu kết cấu

Vật liệu là yếu tố sống còn của cầu nâng. Thép là vật liệu chủ đạo, nhưng không phải loại thép nào cũng giống nhau. Các nhà sản xuất uy tín thường sử dụng thép cường độ cao như SS400 (theo tiêu chuẩn Nhật Bản) hoặc Q235, Q345 (theo tiêu chuẩn Trung Quốc) cho các bộ phận chịu lực chính.

Độ dày của thép, chất lượng của các mối hàn, và quy trình xử lý bề mặt (như sơn tĩnh điện hoặc mạ kẽm) đều ảnh hưởng trực tiếp đến độ bền, khả năng chống ăn mòn và tuổi thọ của cầu nâng. Việc lựa chọn vật liệu không chỉ dựa trên tính toán chịu lực mà còn phải xem xét đến điều kiện môi trường nơi lắp đặt (trong nhà hay ngoài trời, có gần biển hay không).

Thiết kế hệ thống điều khiển

Hệ thống điều khiển phải được thiết kế để dễ sử dụng nhưng vẫn đảm bảo an toàn. Tủ điều khiển thường bao gồm các nút bấm đơn giản như “Nâng lên” (Up), “Hạ xuống” (Down), và nút “Dừng khẩn cấp” (Emergency Stop).

Một thiết kế tốt sẽ tích hợp các cơ chế an toàn điện, chẳng hạn như công tắc hành trình để tự động ngắt motor khi cầu nâng đạt đến độ cao tối đa hoặc gặp vật cản. Nút hạ cầu nâng thường yêu cầu người dùng phải đồng thời thao tác mở khóa an toàn cơ khí, đảm bảo quy trình hạ cầu được kiểm soát chặt chẽ.

Tính toán móng và nền đặt

Tải trọng của cả cầu nâng và xe ô tô (có thể lên tới 5-6 tấn) sẽ được dồn xuống bốn điểm chân trụ. Nếu nền bê tông không đủ chắc chắn, nó có thể bị nứt, lún, gây mất ổn định và sập đổ cầu nâng.

Vì vậy, yêu cầu về nền móng là cực kỳ nghiêm ngặt. Thông thường, nền bê tông phải có độ dày tối thiểu 15-20 cm và cường độ chịu nén đạt tiêu chuẩn (ví dụ Mác 250 trở lên). Trước khi lắp đặt, đơn vị thi công phải kiểm tra kỹ lưỡng chất lượng nền để đảm bảo an toàn.

Tiêu chuẩn an toàn và quy định pháp lý cần tuân thủ

An toàn là ưu tiên số một. Một giải pháp đỗ xe thông minh chỉ thực sự hiệu quả khi nó an toàn tuyệt đối. Các nhà sản xuất và người sử dụng cần tuân thủ các tiêu chuẩn an toàn quốc tế và quốc gia.

Các tiêu chuẩn quốc tế uy tín nhất trong ngành thiết bị nâng hạ là CE (Conformité Européenne) của Châu Âu và ALI/ETL của Viện Tiêu chuẩn Cầu nâng Hoa Kỳ. Các sản phẩm đạt chứng nhận này đã trải qua quá trình kiểm tra nghiêm ngặt về thiết kế, vật liệu, quy trình sản xuất và các tính năng an toàn.

Một cầu nâng 4 trụ được thiết kế an toàn phải có các tính năng sau:

• Hệ thống khóa an toàn cơ khí ở cả bốn trụ, tự động gài khi nâng.
• Van chống vỡ ống dầu: Trong trường hợp ống dầu thủy lực bị vỡ hoặc nứt, van này sẽ tự động khóa lại, ngăn dầu thoát ra ồ ạt và giữ cho cầu nâng không bị rơi tự do.
• Hệ thống chống lệch cáp: Đảm bảo các dây cáp luôn được căng đều, tránh tình trạng sàn nâng bị nghiêng.
• Nút dừng khẩn cấp: Cho phép ngắt toàn bộ hệ thống ngay lập tức khi có sự cố.
• Giới hạn hành trình: Tự động dừng cầu nâng khi đạt đến chiều cao tối đa.

Tại Việt Nam, các thiết bị nâng hạ thuộc danh mục máy, thiết bị có yêu cầu nghiêm ngặt về an toàn lao động và phải được kiểm định kỹ thuật an toàn trước khi đưa vào sử dụng và kiểm định định kỳ trong quá trình sử dụng.

So sánh các loại cầu nâng 4 trụ phổ biến trên thị trường

Trên thị trường hiện có nhiều loại cầu nâng 4 trụ với các thiết kế khác nhau để phục vụ các nhu cầu cụ thể.

• Cầu nâng 4 trụ cho gia đình: Thường có tải trọng từ 2.5 đến 4 tấn, thiết kế nhỏ gọn, dễ vận hành, phù hợp để nhân đôi chỗ đỗ xe trong garage cá nhân.
• Cầu nâng 4 trụ cho garage sửa chữa: Có tải trọng lớn hơn, sàn nâng dài và rộng hơn, thường đi kèm các tấm trượt và đĩa xoay để phục vụ công việc cân chỉnh góc đặt bánh xe.
• Cầu nâng 4 trụ di động: Có thêm bộ bánh xe, cho phép người dùng di chuyển cầu nâng đến các vị trí khác nhau trong xưởng khi không sử dụng, tăng tính linh hoạt.

Khi lựa chọn, người dùng cần xem xét kỹ lưỡng mục đích sử dụng, tải trọng xe, không gian lắp đặt và uy tín của nhà sản xuất. Việc tham khảo ý kiến từ các chuyên gia hoặc các đơn vị cung cấp giải pháp an toàn ô tô như Thiên Minh Auto Safety có thể giúp bạn đưa ra quyết định đúng đắn.

Những sai lầm thường gặp khi thiết kế và lắp đặt

Ngay cả một thiết kế tốt cũng có thể trở nên nguy hiểm nếu quá trình lắp đặt và sử dụng không đúng cách. Một số sai lầm phổ biến cần tránh:

• Bỏ qua việc khảo sát nền móng: Lắp đặt cầu nâng trên nền bê tông yếu, không đủ độ dày là sai lầm nguy hiểm nhất.
• Siết bu lông không đủ lực: Các bu lông neo chân trụ và các liên kết kết cấu phải được siết chặt bằng cờ lê lực theo đúng mô-men xoắn quy định của nhà sản xuất.
• Không cân chỉnh cáp: Hệ thống cáp phải được cân chỉnh để sàn nâng lên xuống hoàn toàn song song với mặt đất. Sàn nâng bị nghiêng có thể gây trượt xe và làm hỏng kết cấu.
• Bảo trì, bảo dưỡng không định kỳ: Dầu thủy lực cần được kiểm tra và thay thế, dây cáp cần được bôi trơn và kiểm tra độ mòn, các khóa an toàn cần được vệ sinh để đảm bảo hoạt động trơn tru.
• Sử dụng quá tải: Vượt quá tải trọng cho phép của cầu nâng là hành động cực kỳ rủi ro, có thể gây biến dạng kết cấu và sập đổ.

Tóm lại, việc thiết kế cầu nâng đỗ xe ô tô 4 trụ là một lĩnh vực đòi hỏi chuyên môn kỹ thuật cao, sự tuân thủ nghiêm ngặt các tiêu chuẩn an toàn và sự cẩn trọng trong từng khâu, từ lựa chọn vật liệu đến lắp đặt và vận hành. Đối với người dùng cuối, việc lựa chọn một sản phẩm từ nhà cung cấp uy tín, có chứng nhận chất lượng và dịch vụ hậu mãi tốt là cách tốt nhất để đảm bảo an toàn cho tài sản và chính bản thân mình. Đây không chỉ là một khoản đầu tư cho sự tiện nghi, mà còn là sự đầu tư cho sự an tâm lâu dài.
