Sơ đồ số xe ô tô: Cách đọc, vị trí và ý nghĩa chi tiết nhất

Sơ đồ số xe ô tô là một trong những khái niệm cơ bản nhưng cực kỳ quan trọng mà bất kỳ chủ xe nào cũng cần nắm rõ. Việc hiểu được sơ đồ số không chỉ giúp bạn vận hành xe một cách an toàn và hiệu quả hơn, mà còn là nền tảng để bạn làm chủ chiếc xe của mình, đặc biệt là khi lần đầu tiên ngồi sau vô lăng một chiếc xe số sàn hoặc một chiếc xe số tự động có nhiều cấp số.

Có thể bạn quan tâm: Các Giải Đua Xe Ô Tô Thế Giới: Hành Trình Tốc Độ Và Kỹ Thuật Đỉnh Cao

Sơ đồ số xe ô tô là gì?

Sơ đồ số xe ô tô là hình ảnh minh họa hoặc hướng dẫn được in trên cần số, bảng điều khiển trung tâm hoặc trong sách hướng dẫn sử dụng, cho biết cách sắp xếp các vị trí cần số tương ứng với các chế độ vận hành của hộp số. Mỗi vị trí cần số đại diện cho một cấp số hoặc một chế độ cụ thể, cho phép người lái lựa chọn cách thức truyền lực từ động cơ đến bánh xe.

Hiểu một cách đơn giản, sơ đồ số chính là “bản đồ” chỉ dẫn bạn cách di chuyển cần số để xe vận hành theo ý muốn: tiến, lùi, dừng, hoặc tăng/giảm tốc độ.

Các loại hộp số phổ biến và sơ đồ số tương ứng

1. Hộp số sàn (Manual Transmission – MT)

Có thể bạn quan tâm: Kinh Nghiệm Xem Xe Ô Tô Cũ Giá Rẻ: Hướng Dẫn Chi Tiết Từ A-z

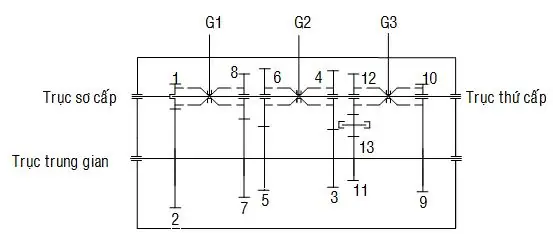

Hộp số sàn là loại hộp số truyền thống, yêu cầu người lái phải tự tay điều khiển cần số và dùng chân để đạp côn (ly hợp) khi sang số. Sơ đồ số của hộp số sàn thường được biểu thị bằng các con số từ 1 đến 5 hoặc 1 đến 6, cùng với chữ R (Reverse – số lùi).

Sơ đồ số sàn tiêu chuẩn (5 cấp):

    1   2
      |
    3   4
      |
    5   R

Giải thích chi tiết:

• Số 1 (First Gear): Là cấp số thấp nhất, dùng để khởi động xe từ trạng thái đứng yên. Tỷ số truyền lớn, momen xoắn cao, phù hợp khi xe cần lực kéo lớn như khởi hành, leo dốc. Tuy nhiên, tốc độ di chuyển rất chậm.
• Số 2 (Second Gear): Dùng để tiếp tục tăng tốc sau khi đã vào số 1, hoặc khi chạy trong khu vực đông dân cư, đường trơn trượt. Tỷ số truyền vẫn cao nhưng thấp hơn số 1.
• Số 3 (Third Gear): Là cấp số trung gian, dùng để duy trì tốc độ ở mức trung bình (khoảng 30-50 km/h). Phù hợp khi chạy trong nội thành, khi cần tăng tốc vừa phải.
• Số 4 (Fourth Gear): Là cấp số cao hơn, dùng để chạy ở tốc độ cao hơn (khoảng 50-70 km/h). Tỷ số truyền thấp hơn, động cơ hoạt động ở vòng tua thấp hơn, giúp tiết kiệm nhiên liệu.
• Số 5 (Fifth Gear): Là cấp số vượt tốc (overdrive), dùng để chạy đường dài, cao tốc ở tốc độ ổn định (trên 70 km/h). Đây là cấp số giúp động cơ tiết kiệm nhiên liệu nhất khi chạy ở tốc độ cao.
• Số R (Reverse Gear): Là số lùi, dùng để điều khiển xe di chuyển về phía sau. Khi vào số R, cần phải đạp hết chân côn và nhấn nút hoặc dùng lực ấn nhẹ/xoay vòng cần số (tùy thiết kế) để vào được số.

Lưu ý quan trọng khi lái số sàn:

• Luôn đạp hết chân côn trước khi sang số để tránh làm hư hỏng同步器 (bộ đồng tốc) trong hộp số.
• Sang số đúng thời điểm: Dựa vào vòng tua máy (thể hiện trên đồng hồ tua – vòng/phút) và tốc độ xe. Thông thường, nên sang lên số cao hơn khi vòng tua đạt khoảng 2.500 – 3.000 vòng/phút, và sang xuống số khi vòng tua giảm xuống dưới 1.500 vòng/phút.
• Kỹ thuật đề-pa (khởi hành ngang dốc): Sử dụng phanh tay kết hợp phối hợp chân ga và chân côn để xe không bị trôi về phía sau khi khởi hành trên dốc.

2. Hộp số tự động (Automatic Transmission – AT)

Hộp số tự động loại bỏ hoàn toàn chân côn và tự động thực hiện việc sang số dựa trên tốc độ xe, tải trọng và vị trí bướm ga. Người lái chỉ cần điều khiển cần số để chọn chế độ vận hành phù hợp.

Sơ đồ số tự động cơ bản (4-6 cấp):

    P
    R
    N
    D

Giải thích chi tiết các ký hiệu:

• P (Park): Là chế độ đỗ xe. Khi cần số ở vị trí P, một thanh khóa trong hộp số sẽ được đưa vào vị trí để cố định trục bánh xe, ngăn không cho xe di chuyển. Lưu ý: Luôn kéo phanh tay và dừng hẳn xe trước khi chuyển về P, đặc biệt là khi xe đang di chuyển.
• R (Reverse): Là chế độ lùi xe. Khi cần số ở vị trí R, hộp số sẽ truyền lực theo chiều ngược lại để xe di chuyển về phía sau. Lưu ý: Chỉ chuyển về R khi xe đã dừng hẳn và bạn đang đạp phanh.
• N (Neutral): Là chế độ số “mo”, ngắt kết nối giữa động cơ và bánh xe. Xe có thể trượt tự do mà không bị động cơ hãm. Lưu ý: Dùng N khi kéo xe, khi dừng xe lâu (trên 60 giây), hoặc khi xe cần được đẩy đi. Tuy nhiên, không nên về N khi xe đang lăn bánh trên đường để “chạy trớn” vì điều này rất nguy hiểm, làm mất kiểm soát phanh và lái.
• D (Drive): Là chế độ tiến, là chế độ lái chính. Khi cần số ở D, hộp số sẽ tự động tăng/giảm các cấp số từ 1 đến số cao nhất (thường là 4, 5, 6, 8 hoặc nhiều hơn) dựa trên điều kiện vận hành.

Các chế độ phụ thường gặp trên hộp số tự động:

• L (Low): Là chế độ số thấp. Khi ở L, hộp số sẽ chỉ hoạt động ở cấp số 1 hoặc 1-2, không tự động lên các số cao hơn. Dùng để tạo momen xoắn lớn khi kéo r拖, leo dốc dài, hoặc để hãm xe bằng động cơ khi đổ dốc.
• 2 (Second): Tương tự L nhưng giới hạn ở cấp số 1 và 2. Dùng khi cần lực kéo lớn ở tốc độ trung bình, hoặc khi đường trơn trượt.
• 1 (First): Giới hạn ở cấp số 1. Dùng khi cần lực kéo cực lớn ở tốc độ rất thấp, hoặc khi cần hãm động cơ mạnh.
• S (Sport): Là chế độ thể thao. Khi ở S, hộp số sẽ sang số ở vòng tua cao hơn, giữ số ở vòng tua cao để tận dụng tối đa công suất động cơ, mang lại cảm giác lái thể thao và tăng tốc nhanh hơn. Tuy nhiên, mức tiêu thụ nhiên liệu sẽ cao hơn.
• M (Manual/Mode): Là chế độ bán tự động (cấp số tay). Cho phép người lái tự mình tăng/giảm số bằng cách gạt cần số lên (tăng số “+”) hoặc xuống (giảm số “-“), hoặc dùng lẫy chuyển số sau vô lăng. Hộp số sẽ không tự động sang số trừ khi động cơ gần đến điểm ngắt (redline) hoặc gần chết máy.

3. Hộp số tự động vô cấp (Continuously Variable Transmission – CVT)

CVT là một dạng hộp số tự động đặc biệt, sử dụng hệ thống puli và dây đai (hoặc xích) thay vì các bánh răng có cấp số cố định. Điều này giúp CVT có thể thay đổi tỷ số truyền một cách liên tục, không có “cấp số” rõ ràng, từ đó tối ưu hóa hiệu suất và tiết kiệm nhiên liệu.

Có thể bạn quan tâm: Tổng Quan Về Các Mẫu Xe Ô Tô Điện Phổ Biến Tại Việt Nam

Sơ đồ số CVT:

    P
    R
    N
    D
    L (hoặc số 1, 2, 3)

Đặc điểm và cách sử dụng:

• Không có cảm giác “sang số”: Khi tăng tốc, bạn sẽ nghe thấy tiếng động cơ gầm đều chứ không có các nhịp “gõ” như hộp số tự động truyền thống.
• Các chế độ P, R, N, D tương tự như hộp số tự động.
• Chế độ số thấp (L, 1, 2, 3): Một số xe CVT vẫn có các chế độ mô phỏng cấp số thấp để người lái có thể kiểm soát tốt hơn khi xuống dốc, khi cần tăng tốc nhanh, hoặc khi chạy trong điều kiện đường xấu.

4. Hộp số tự động ly hợp kép (Dual Clutch Transmission – DCT)

DCT là loại hộp số tự động cao cấp, sử dụng hai ly hợp được điều khiển bằng điện tử. Một ly hợp điều khiển các cấp số lẻ (1, 3, 5…), ly hợp còn lại điều khiển các cấp số chẵn (2, 4, 6…). Điều này cho phép DCT có thời gian chuyển số cực nhanh và mượt mà.

Sơ đồ số DCT:

    P
    R
    N
    D
    S
    M (+/-)

Đặc điểm:

• Sang số nhanh: Thời gian chuyển số chỉ vài miligiây, mang lại cảm giác lái thể thao.
• Tiết kiệm nhiên liệu: Hiệu suất truyền lực cao hơn so với hộp số tự động truyền thống.
• Các chế độ tương tự AT: P, R, N, D, S, M đều có chức năng gần như tương tự hộp số tự động.

Vị trí cần số trên xe

Vị trí cần số có thể khác nhau tùy thuộc vào thiết kế của từng hãng xe và loại hộp số:

• Cần số giữa (Floor Shift): Được đặt trên bệ trung tâm giữa hai ghế trước. Đây là vị trí phổ biến nhất trên các xe hiện đại.
• Cần số trên vô lăng (Column Shift): Được đặt trên cột lái, thường thấy trên một số xe sang trọng hoặc xe thương mại. Ưu điểm là giải phóng không gian bệ trung tâm.
• Núm xoay/ Nút bấm (Rotary Dial/ Button): Một số xe sang trọng (như Land Rover, Jaguar) sử dụng núm xoay hoặc nút bấm để thay thế cần số truyền thống, giúp nội thất hiện đại và sang trọng hơn.

Cách đọc sơ đồ số xe ô tô hiệu quả

Có thể bạn quan tâm: Biển Số Xe Ô Tô Nha Trang: Hướng Dẫn Đăng Ký, Chi Phí, Và Những Lưu Ý Quan Trọng

Để đọc và hiểu sơ đồ số một cách hiệu quả, bạn nên làm theo các bước sau:

1. Xác định loại hộp số: Trước tiên, hãy xác định xe của bạn sử dụng hộp số gì (sàn, tự động, CVT hay DCT). Điều này sẽ giúp bạn biết được sơ đồ số nào là phù hợp.
2. Quan sát sơ đồ in trên cần số hoặc bảng táp-lô: Hầu hết các xe đều in sẵn sơ đồ số ngay trên cần số hoặc ở vị trí dễ nhìn. Hãy dành thời gian nghiên cứu kỹ các ký hiệu.
3. Đọc sách hướng dẫn sử dụng: Sách hướng dẫn của nhà sản xuất luôn cung cấp thông tin chi tiết và chính xác nhất về chức năng của từng vị trí cần số, cũng như các chế độ lái đặc biệt (nếu có).
4. Thực hành trong môi trường an toàn: Trước khi lưu thông trên đường, hãy thực hành việc chuyển số trong bãi đỗ xe hoặc khu vực vắng vẻ để làm quen với cảm giác và thao tác.

Những lỗi thường gặp khi sử dụng cần số và cách khắc phục

• Lỗi 1: Sang số khi chưa đạp hết côn (xe số sàn): Gây ra tiếng kêu “kạch, kạch” và làm mòn同步器. Khắc phục: Luôn đạp hết chân côn trước khi di chuyển cần số.
• Lỗi 2: Chuyển cần số khi xe chưa dừng hẳn (xe số tự động): Đặc biệt nguy hiểm khi chuyển từ D sang R hoặc từ R sang D. Khắc phục: Luôn dừng hẳn xe và đạp phanh trước khi chuyển cần số.
• Lỗi 3: Về N khi đang chạy để “chạy trớn”: Làm mất kiểm soát phanh và lái, rất nguy hiểm. Khắc phục: Không về N khi xe đang di chuyển, trừ khi được nhân viên cứu hộ hướng dẫn.
• Lỗi 4: Không kéo phanh tay khi dừng đỗ (xe số tự động): Khiến toàn bộ trọng lượng xe dồn vào thanh khóa của hộp số (P), làm giảm tuổi thọ. Khắc phục: Luôn kéo phanh tay và về P khi dừng đỗ.
• Lỗi 5: Sang số quá muộn hoặc quá sớm: Ảnh hưởng đến hiệu suất động cơ, tăng mức tiêu thụ nhiên liệu và gây mài mòn hộp số. Khắc phục: Học cách lắng nghe và cảm nhận tiếng động cơ, quan sát đồng hồ tua để sang số đúng thời điểm.

Mẹo sử dụng cần số an toàn và tiết kiệm nhiên liệu

• Sử dụng phanh động cơ: Khi xuống dốc hoặc cần giảm tốc độ từ từ, hãy về số thấp (L, 2, 1 trên xe AT hoặc về số phù hợp trên xe MT) thay vì chỉ dùng phanh chân. Điều này giúp giảm mài mòn phanh và kiểm soát tốc độ tốt hơn.
• Tăng số sớm: Trên xe số sàn, hãy cố gắng sang lên số cao hơn khi vòng tua còn thấp (khoảng 2.000 – 2.500 vòng/phút) để động cơ hoạt động ở vùng tiết kiệm nhiên liệu.
• Giữ số ổn định trên đường cao tốc: Tránh tăng/giảm số liên tục. Hãy để hộp số (tự động hoặc sàn) ở cấp số phù hợp với tốc độ để động cơ hoạt động ổn định.
• Tắt máy khi dừng lâu: Nếu phải dừng xe lâu (trên 60 giây), hãy về N (và kéo phanh tay) thay vì giữ phanh chân và để xe ở D. Một số xe hiện đại còn có chức năng tắt/mở máy tự động (Start-Stop) để tiết kiệm nhiên liệu khi dừng đèn đỏ.

Kết luận

Hiểu rõ sơ đồ số xe ô tô không chỉ là kiến thức nền tảng cho người mới lái, mà còn là kỹ năng quan trọng giúp người lái xe lâu năm vận hành xe an toàn, hiệu quả và tiết kiệm hơn. Dù bạn đang sử dụng xe số sàn, số tự động, CVT hay DCT, việc nắm vững cách đọc và sử dụng các vị trí cần số một cách chính xác sẽ giúp bạn làm chủ được chiếc xe của mình trên mọi hành trình.
