Sơ đồ hệ thống điện xe ô tô: cấu tạo, nguyên lý & bảo dưỡng

Sơ đồ hệ thống điện xe ô tô là bản đồ kỹ thuật chi tiết giúp người dùng và kỹ thuật viên hiểu rõ cách các bộ phận điện tử, cảm biến, bộ điều khiển và thiết bị chấp hành phối hợp với nhau để vận hành xe. Trong kỷ nguyên ô tô hiện đại, hệ thống điện không chỉ đơn thuần cung cấp năng lượng mà còn đóng vai trò là hệ thần kinh trung ương, điều khiển mọi chức năng từ khởi động, chiếu sáng, an toàn đến tiện nghi giải trí. Bài viết này cung cấp cái nhìn toàn diện về cấu tạo, nguyên lý hoạt động, cách đọc sơ đồ, chẩn đoán sự cố và bảo dưỡng hệ thống điện ô tô hiệu quả.

Có thể bạn quan tâm: Sơn Lazang Xe Ô Tô: Hướng Dẫn Chi Tiết Từ A-z Để Phục Hồi Mâm Xe Đẹp Như Mới

Tổng quan về hệ thống điện trên xe ô tô

Vai trò và tầm quan trọng

Hệ thống điện trên xe ô tô đóng vai trò then chốt trong việc đảm bảo xe hoạt động ổn định và an toàn. Trong những năm gần đây, khi công nghệ ô tô phát triển vượt bậc, số lượng thiết bị điện và điện tử trên xe tăng lên đáng kể. Từ các chức năng cơ bản như đèn chiếu sáng, còi, radio đến các hệ thống hiện đại như điều khiển hành trình, camera lùi, cảm biến áp suất lốp, túi khí, phanh ABS, cân bằng điện tử ESP, tất cả đều phụ thuộc vào hệ thống điện.

Một hệ thống điện hoạt động tốt giúp xe khởi động dễ dàng, duy trì hiệu suất động cơ ổn định, cung cấp ánh sáng đầy đủ khi di chuyển ban đêm và đảm bảo các tính năng an toàn hoạt động chính xác. Ngược lại, khi hệ thống điện gặp sự cố, dù là nhỏ nhất, cũng có thể gây ảnh hưởng nghiêm trọng đến hiệu suất vận hành, mức độ an toàn và trải nghiệm lái xe của người dùng.

Các hệ thống điện chính trên xe ô tô

Hệ thống điện trên xe ô tô được chia thành nhiều nhóm chức năng khác nhau, bao gồm:

• Hệ thống khởi động: giúp động cơ nổ máy và hoạt động
• Hệ thống nạp điện (sạc điện): duy trì điện áp và sạc lại ắc quy khi động cơ hoạt động
• Hệ thống đánh lửa (chỉ có ở động cơ xăng): tạo tia lửa điện để đốt cháy hỗn hợp nhiên liệu-không khí
• Hệ thống chiếu sáng và tín hiệu: bao gồm đèn pha, đèn hậu, đèn xi-nhan, đèn phanh, còi
• Hệ thống điều khiển điện tử: ECU, cảm biến, bộ chấp hành điều khiển các quá trình hoạt động
• Hệ thống tiện nghi: radio, điều hòa, cửa kính chỉnh điện, ghế chỉnh điện, sưởi kính, cổng sạc USB

Các thành phần chính của sơ đồ hệ thống điện xe ô tô

Ắc quy (Pin)

Ắc quy là nguồn cung cấp điện năng chính khi động cơ chưa hoạt động. Nó cung cấp dòng điện lớn để khởi động động cơ và duy trì hoạt động của các thiết bị điện khi xe tắt máy. Các loại ắc quy phổ biến trên xe ô tô là ắc quy chì axit (12V), ắc quy AGM (Absorbent Glass Mat) và ắc quy GEL, tùy theo nhu cầu sử dụng và cấu hình xe.

• Chức năng chính:

  • Cung cấp điện để khởi động động cơ
  • Cung cấp điện cho các thiết bị khi động cơ tắt
  • Ổn định điện áp trong hệ thống

• Các thông số cần quan tâm:

  • Điện áp định mức: 12V (đối với xe con), 24V (xe tải, xe buýt)
  • Dung lượng (Ah): thường từ 40Ah đến 100Ah
  • Dòng khởi động lạnh (CCA): dòng điện tối đa ắc quy có thể cung cấp ở nhiệt độ thấp

Máy phát điện (Alternator)

Máy phát điện là thiết bị chuyển đổi năng lượng cơ học từ động cơ thành điện năng để sạc lại ắc quy và cung cấp điện cho các thiết bị khi động cơ đang hoạt động. Máy phát điện hoạt động dựa trên nguyên lý cảm ứng điện từ, bao gồm rotor (phần quay) và stator (phần cố định).

• Chức năng chính:

  • Tạo ra điện năng khi động cơ hoạt động
  • Sạc lại ắc quy
  • Duy trì điện áp ổn định trong hệ thống (khoảng 13.8V–14.8V)

• Các thành phần chính:

  • Rotor: cuộn dây quấn quanh lõi sắt, tạo từ trường khi có dòng điện một chiều
  • Stator: các cuộn dây cố định, cảm ứng điện xoay chiều khi từ trường biến đổi
  • Bộ chỉnh lưu (rectifier): chuyển đổi điện xoay chiều thành điện một chiều
  • Bộ điều áp (voltage regulator): điều chỉnh điện áp đầu ra ổn định

Bộ đề (Starter Motor)

Bộ đề là động cơ điện công suất lớn, có nhiệm vụ quay trục khuỷu động cơ đến tốc độ cần thiết để động cơ có thể tự nổ máy. Khi người lái vặn chìa khóa hoặc nhấn nút khởi động, dòng điện từ ắc quy được cấp đến bộ đề thông qua rơ le khởi động (solenoid), làm quay bộ đề và truyền lực qua bánh răng ăn khớp với bánh đà.

• Chức năng chính:

  • Cung cấp mô-men xoắn lớn để quay động cơ ở vòng tua thấp
  • Ăn khớp với bánh đà để truyền lực

• Các bộ phận chính:

  • Động cơ điện một chiều
  • Rơ le khởi động (solenoid)
  • Bánh răng Bendix (ăn khớp với bánh đà)

Hệ thống đánh lửa (chỉ ở động cơ xăng)

Hệ thống đánh lửa có nhiệm vụ tạo ra tia lửa điện tại bugi để đốt cháy hỗn hợp nhiên liệu-không khí trong buồng đốt. Các thành phần chính bao gồm:

Có thể bạn quan tâm: Sơ Đồ Ổ Khóa Xe Ô Tô: Cấu Tạo, Nguyên Lý Hoạt Động Và Hướng Dẫn Khắc Phục Sự Cố

• Bugi: tạo tia lửa điện tại buồng đốt
• Dây cao áp: truyền điện áp cao từ cuộn dây đến bugi
• Cuộn dây đánh lửa (coil): tăng điện áp từ 12V lên hàng chục nghìn volt
• Bộ chia điện (ở xe đời cũ) hoặc ECU đánh lửa (xe hiện đại): điều khiển thời điểm đánh lửa

Trong các xe hiện đại, hệ thống đánh lửa được điều khiển hoàn toàn bằng điện tử thông qua ECU, giúp tối ưu thời điểm đánh lửa theo từng chế độ vận hành, tăng hiệu suất động cơ và giảm khí thải.

Hệ thống chiếu sáng và tín hiệu

Hệ thống chiếu sáng bao gồm các loại đèn khác nhau, phục vụ cho nhu cầu quan sát và giao tiếp trên đường:

• Đèn pha: chiếu xa và chiếu gần, cung cấp ánh sáng chính khi di chuyển ban đêm
• Đèn cốt: chiếu gần, không làm chói mắt xe đi ngược chiều
• Đèn hậu: báo hiệu vị trí xe phía sau
• Đèn xi-nhan: báo hiệu hướng rẽ
• Đèn phanh: bật sáng khi đạp phanh, cảnh báo xe phía sau
• Đèn sương mù: tăng khả năng quan sát trong điều kiện thời tiết xấu
• Đèn nội thất: chiếu sáng khoang lái và khoang hành khách

Các loại đèn hiện đại đã chuyển từ halogen sang Xenon, LED và thậm chí là Laser, mang lại hiệu suất chiếu sáng cao hơn, tuổi thọ lâu hơn và tiêu thụ điện năng ít hơn.

Cảm biến và thiết bị chấp hành

Cảm biến là các thiết bị thu thập dữ liệu từ các bộ phận của xe (nhiệt độ, áp suất, tốc độ, vị trí, lưu lượng, v.v.) và gửi tín hiệu về ECU. Thiết bị chấp hành (actuator) là các bộ phận nhận lệnh từ ECU để thực hiện một hành động cụ thể (mở van, phun nhiên liệu, điều chỉnh bướm ga, v.v.).

Một số cảm biến phổ biến:

• Cảm biến oxy (O2 sensor)
• Cảm biến nhiệt độ động cơ (ECT)
• Cảm biến áp suất ống nạp (MAP)
• Cảm biến lưu lượng khí nạp (MAF)
• Cảm biến vị trí bướm ga (TPS)
• Cảm biến tốc độ bánh xe (ABS sensor)

Thiết bị chấp hành phổ biến:

• Kim phun nhiên liệu
• Van điều khiển lưu lượng không khí (IACV)
• Mô tơ quạt làm mát
• Van tuần hoàn khí xả (EGR)
• Bộ tăng áp (turbocharger actuator)

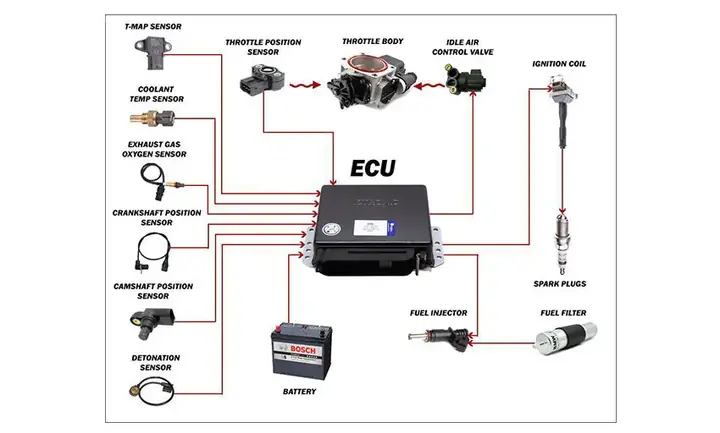

ECU (Bộ điều khiển điện tử)

ECU (Electronic Control Unit) là bộ não của hệ thống điện xe ô tô. Nó nhận tín hiệu từ hàng trăm cảm biến, xử lý dữ liệu theo các thuật toán lập trình sẵn và gửi lệnh điều khiển đến các thiết bị chấp hành. Các loại ECU phổ biến:

• PCM (Powertrain Control Module): điều khiển động cơ và hộp số
• BCM (Body Control Module): điều khiển các chức năng thân xe (cửa, đèn, kính, chìa khóa thông minh…)
• ABS Module: điều khiển hệ thống chống bó cứng phanh
• SRS Module: điều khiển hệ thống túi khí
• AC Control Module: điều khiển hệ thống điều hòa

Nguyên lý hoạt động của hệ thống điện

Luồng điện trong hệ thống

Nguyên lý hoạt động của hệ thống điện xe ô tô dựa trên việc cung cấp và phân phối điện năng từ nguồn (ắc quy, máy phát) đến các thiết bị tiêu thụ điện (đèn, mô tơ, ECU…). Khi động cơ tắt, ắc quy là nguồn điện chính. Khi động cơ hoạt động, máy phát điện là nguồn điện chính, đồng thời sạc lại ắc quy.

Dòng điện chạy từ cực dương (+) của ắc quy qua cầu chì, rơ le, công tắc, thiết bị điện và trở về cực âm (-) thông qua mass (vỏ xe). Các thiết bị được bảo vệ bởi cầu chì hoặc cầu dao tự động, ngăn ngừa quá tải hoặc chập mạch.

Mạch điện và các loại công tắc

• Mạch điện chính: bao gồm dây dẫn, công tắc, thiết bị tiêu thụ điện và nguồn điện
• Công tắc cơ: được điều khiển bằng tay (ví dụ: công tắc đèn, công tắc gạt nước)
• Công tắc điện từ (rơ le): dùng dòng điện nhỏ điều khiển dòng điện lớn, thường dùng cho các thiết bị công suất cao như còi, đèn pha, mô tơ quạt
• Công tắc điện tử: do ECU điều khiển, ví dụ: công tắc phun nhiên liệu, công tắc đánh lửa

Mạng truyền thông trên xe (CAN bus, LIN bus)

Trong các xe hiện đại, thay vì sử dụng hàng trăm dây dẫn riêng lẻ, các hệ thống điện được kết nối thông qua mạng truyền thông dữ liệu như CAN bus (Controller Area Network) hoặc LIN bus (Local Interconnect Network). Các module điều khiển giao tiếp với nhau qua các dây truyền dữ liệu, giúp giảm trọng lượng dây điện, tăng tốc độ truyền dữ liệu và khả năng chẩn đoán lỗi.

Có thể bạn quan tâm: Sơn Bánh Xe Ô Tô: Hướng Dẫn Chi Tiết Từ A-z Cho Người Mới Bắt Đầu

• CAN bus: dùng cho các hệ thống yêu cầu tốc độ cao (động cơ, hộp số, ABS, túi khí)
• LIN bus: dùng cho các hệ thống tốc độ thấp (cửa, kính, đèn, điều hòa)

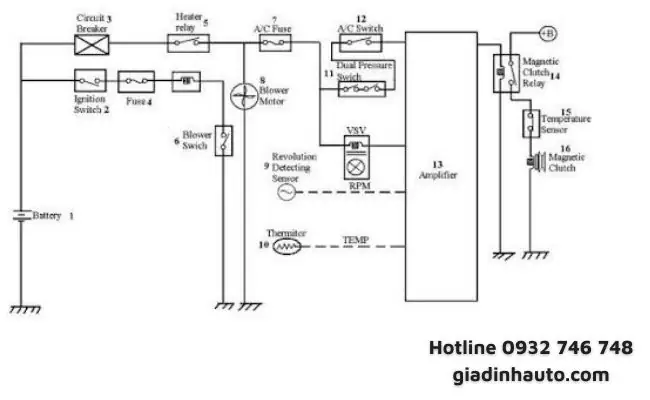

Cách đọc và hiểu sơ đồ hệ thống điện xe ô tô

Ký hiệu và quy ước trong sơ đồ điện

Sơ đồ hệ thống điện xe ô tô sử dụng các ký hiệu chuẩn để biểu diễn các thành phần điện và điện tử. Một số ký hiệu phổ biến:

• Dây dẫn: đường thẳng nối giữa các thiết bị
• Mass (mát): ký hiệu hình tam giác hoặc gạch răng cưa, chỉ điểm nối mass
• Cầu chì: hình chữ nhật có gạch ngang, ký hiệu “F” hoặc “Fuse”
• Rơ le: hình hộp chữ nhật có ký hiệu cuộn dây và tiếp điểm
• Công tắc: hình tròn hoặc hình vuông có tiếp điểm chuyển mạch
• Đèn: hình tròn có dấu cộng hoặc dấu gạch
• Động cơ điện: hình tròn có chữ “M”
• Cảm biến: hình vuông hoặc hình tròn có ký hiệu riêng
• ECU: hình hộp lớn có nhiều chân kết nối

Quy tắc màu dây điện

Các hãng xe thường sử dụng quy ước màu dây điện để dễ phân biệt và sửa chữa:

• Dây đỏ (R): dây dương chính, cấp điện liên tục từ ắc quy
• Dây đen (B): dây mát (mass), nối với vỏ xe
• Dây xanh (G/L): dây tín hiệu hoặc dây cấp sau khóa điện
• Dây trắng (W): thường dùng làm dây mass điều khiển hoặc dây tín hiệu
• Dây hai màu: ví dụ đỏ/trắng (RW) là dây đỏ có sọc trắng, thường là dây nhánh hoặc dây điều khiển

Lưu ý: quy ước màu dây có thể khác nhau giữa các hãng xe (Toyota, Honda, Ford, BMW, Mercedes…), do đó cần tra cứu tài liệu kỹ thuật của từng dòng xe cụ thể.

Cách theo dõi luồng điện trên sơ đồ

Để đọc hiểu sơ đồ điện, bạn nên làm theo các bước sau:

1. Xác định nguồn điện: tìm ắc quy, máy phát, công tắc chính
2. Xác định thiết bị tiêu thụ: đèn, mô tơ, ECU, cảm biến
3. Theo dõi đường đi của dòng điện: từ cực dương (+) → cầu chì → rơ le → công tắc → thiết bị → mass
4. Xác định các điểm nối (connector): thường được đánh số hoặc ký hiệu chữ cái
5. Tìm các chân (pin) của ECU: tra cứu tài liệu để biết chức năng từng chân
6. Phân tích hoạt động ở các chế độ khác nhau: ví dụ: khi bật khóa điện, khi đề nổ, khi bật đèn…

Ứng dụng của sơ đồ hệ thống điện trong sửa chữa và bảo dưỡng

Chẩn đoán và sửa chữa lỗi

Sơ đồ hệ thống điện là công cụ không thể thiếu khi chẩn đoán và sửa chữa các sự cố điện trên xe. Khi một thiết bị không hoạt động, kỹ thuật viên sẽ:

• Tra cứu sơ đồ để xác định mạch điện liên quan
• Kiểm tra cầu chì, rơ le, công tắc, dây dẫn và thiết bị
• Đo điện áp, dòng điện, thông mạch bằng đồng hồ vạn năng
• Xác định vị trí đứt dây, chập mass,接触不良 hoặc thiết bị hỏng

Ví dụ: khi đèn pha không sáng, sơ đồ sẽ cho biết đèn được cấp điện từ cầu chì nào, qua rơ le nào, công tắc ở đâu và nối mass ở vị trí nào. Từ đó, kỹ thuật viên có thể kiểm tra từng điểm một cách hệ thống.

Nâng cấp và bảo trì hệ thống điện

Sơ đồ hệ thống điện cũng hỗ trợ việc nâng cấp và bảo trì:

• Lắp thêm thiết bị: như camera hành trình, cảm biến lùi, màn hình DVD, hệ thống âm thanh cao cấp. Sơ đồ giúp xác định vị trí lấy điện an toàn (sau khóa điện hoặc trực tiếp từ ắc quy), điểm nối mass phù hợp và cách đi dây không ảnh hưởng đến hệ thống gốc.
• Bảo dưỡng định kỳ: kiểm tra các điểm nối, cọc ắc quy, cầu chì, rơ le, giắc cắm để đảm bảo tiếp xúc tốt, không bị ăn mòn hoặc lỏng lẻo.

Các lỗi thường gặp trong hệ thống điện và cách xử lý

Ắc quy yếu hoặc hỏng

Dấu hiệu:

• Xe khó đề, đề chậm hoặc không đề được
• Đèn pha mờ, các thiết bị điện hoạt động yếu
• Đèn báo ắc quy sáng trên bảng táp lô

Nguyên nhân:

• Ắc quy hết tuổi thọ (thường 2–5 năm)
• Máy phát không sạc đủ điện
• Tiêu hao điện khi xe tắt (parasitic drain)

Cách xử lý:

• Đo điện áp ắc quy (12.6V là đầy, dưới 12V là yếu)
• Sạc lại ắc quy nếu còn tốt
• Kiểm tra hệ thống sạc
• Thay ắc quy mới nếu cần

Máy phát điện không hoạt động

Có thể bạn quan tâm: Sơn Dặm Toàn Thân Xe Ô Tô Tại Tp.hcm: Khi Nào Cần, Giá Bao Nhiêu Và Ở Đâu Tốt Nhất?

Dấu hiệu:

• Đèn báo sạc sáng
• Ắc quy nhanh hết
• Các thiết bị điện yếu dần rồi tắt

Nguyên nhân:

• Dây đai máy phát bị chùng hoặc đứt
• Ruột dây máy phát hoặc bộ chỉnh lưu bị hỏng
• Bộ điều áp hỏng

Cách xử lý:

• Kiểm tra dây đai
• Đo điện áp đầu ra của máy phát (phải từ 13.8V–14.8V)
• Thay thế bộ phận hỏng hoặc thay máy phát mới

Cầu chì bị cháy

Dấu hiệu:

• Một hoặc một nhóm thiết bị không hoạt động
• Cầu chì bị đứt (có thể nhìn thấy bằng mắt)

Nguyên nhân:

• Quá tải do thiết bị hỏng hoặc chập mạch
• Thay cầu chì sai ampe

Cách xử lý:

• Thay cầu chì mới đúng loại và ampe
• Tìm nguyên nhân gây cháy cầu chì (chập, quá tải)
• Sửa chữa thiết bị hoặc dây điện trước khi thay cầu chì

Dây điện bị hở hoặc chập

Dấu hiệu:

• Thiết bị không hoạt động
• Cầu chì cháy liên tục
• Mùi khét, bốc khói

Nguyên nhân:

• Dây bị cọ xát, đứt lớp cách điện
• Nối dây không đúng cách
• Ẩm ướt, ăn mòn

Cách xử lý:

• Dò mạch theo sơ đồ điện
• Đo thông mạch, điện trở cách điện
• Hàn nối và băng cách điện lại dây
• Thay dây mới nếu hỏng nhiều

Lỗi cảm biến hoặc ECU

Dấu hiệu:

• Đèn Check Engine sáng
• Động cơ hoạt động không ổn định
• Các hệ thống an toàn không hoạt động

Nguyên nhân:

• Cảm biến hỏng, dây nối lỏng
• ECU bị lỗi phần mềm hoặc phần cứng

Cách xử lý:

• Dùng máy chẩn đoán OBD-II đọc mã lỗi
• Kiểm tra cảm biến, dây nối, nguồn cấp
• Thay cảm biến hoặc lập trình lại ECU nếu cần

Bảo dưỡng hệ thống điện đúng cách

Kiểm tra định kỳ

• Ắc quy: kiểm tra mức điện dịch (ắc quy nước), làm sạch cọc ắc quy, siết chặt đầu nối
• Dây điện: kiểm tra các điểm nối, giắc cắm, không để dây bị bong tróc, cọ xát
• Cầu chì và rơ le: kiểm tra xem có bị nóng chảy, biến dạng không
• Máy phát: kiểm tra dây đai, điện áp sạc định kỳ

Tránh nước và hóa chất

• Không để nước xâm nhập vào hộp cầu chì, ECU, giắc nối
• Khi rửa xe hoặc vệ sinh khoang máy, che chắn các bộ phận điện
• Tránh dùng hóa chất tẩy rửa mạnh gần dây điện, thiết bị điện tử

Sử dụng linh kiện chính hãng

• Khi thay thế ắc quy, máy phát, bộ đề, cầu chì, rơ le… nên dùng linh kiện chính hãng hoặc có chất lượng tương đương
• Lắp đặt đúng kỹ thuật, tránh gây chập cháy hoặc hư hỏng thiết bị khác

Xu hướng phát triển của hệ thống điện xe ô tô

Xe điện và xe hybrid

Xe điện (EV) và xe hybrid sử dụng hệ thống điện cao áp (200V–400V hoặc cao hơn), bao gồm pin cao áp, motor điện, inverter, bộ sạc, bộ chuyển đổi DC-DC và hệ thống quản lý pin (BMS). Sơ đồ hệ thống điện của các xe này phức tạp hơn nhiều, yêu cầu an toàn cao áp nghiêm ngặt và thiết bị chẩn đoán chuyên dụng.

Hệ thống lái tự động và kết nối xe

Các hệ thống hỗ trợ lái tiên tiến (ADAS) như cruise control thích ứng, phanh khẩn cấp tự động, giữ làn đường… đều dựa vào hệ thống điện tử hiện đại. Xe cũng được kết nối internet (connected car), cho phép cập nhật phần mềm từ xa (OTA), chẩn đoán lỗi từ xa và trao đổi dữ liệu với hạ tầng giao thông (V2X).

Tổng kết

Sơ đồ hệ thống điện xe ô tô là công cụ thiết yếu giúp người dùng và kỹ thuật viên hiểu rõ cấu tạo, nguyên lý hoạt động, chẩn đoán và sửa chữa các sự cố điện trên xe. Việc nắm vững kiến thức này không chỉ giúp bảo dưỡng xe tốt hơn, tăng độ an toàn và tuổi thọ hệ thống mà còn là nền tảng để tiếp cận các công nghệ ô tô hiện đại như xe điện, xe tự hành và kết nối thông minh. Để vận hành xe an toàn và hiệu quả, hãy thường xuyên kiểm tra, bảo dưỡng hệ thống điện và tra cứu sơ đồ điện khi cần thiết.
