Sơ đồ điện xe ô tô: Khái niệm, ứng dụng và hướng dẫn đọc dành cho người mới

Sơ đồ điện xe ô tô là bản đồ dẫn đường cho hệ thống điện phức tạp bên trong chiếc xe của bạn. Dù là một thợ sửa chữa chuyên nghiệp hay chỉ đơn giản là chủ xe muốn hiểu rõ hơn về “người bạn đường” bốn bánh, việc nắm vững cách đọc và hiểu sơ đồ điện là một kỹ năng thiết yếu. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về sơ đồ điện xe ô tô, từ những khái niệm cơ bản đến cách ứng dụng chúng trong thực tế.

Có thể bạn quan tâm: Hướng Dẫn Thay Bình Ắc Quy Xe Ô Tô: Bảng Giá, Dấu Hiệu Cần Thay & Địa Chỉ Uy Tín

Sơ đồ điện xe ô tô là gì? Bản đồ mạch điện cho người dùng

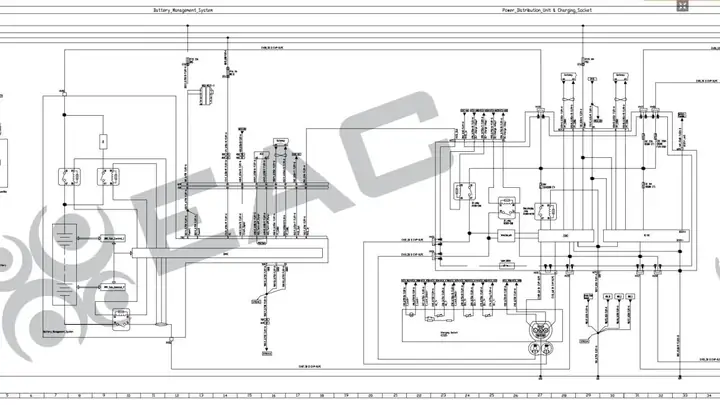

Sơ đồ điện xe ô tô là một bản vẽ kỹ thuật mô tả cách thức kết nối và vận hành của tất cả các hệ thống điện và điện tử trong xe. Thay vì phải tháo dỡ từng bộ phận để nhìn vào các dây nối thực tế, sơ đồ điện sử dụng các ký hiệu chuẩn hóa để thể hiện:

• Các thiết bị điện: Từ những bóng đèn nhỏ, công tắc gạt kính, đến động cơ đề nổ, bộ điều khiển hộp số tự động.
• Sự kết nối của dây dẫn: Các đường dây màu sắc khác nhau được vẽ rõ ràng, cho biết chúng kết nối thiết bị nào với thiết bị nào.
• Các điểm tiếp đất (mass): Vị trí các điểm nối mát, nơi dòng điện hoàn thành vòng tuần hoàn của nó.
• Các đầu nối (connector): Nơi các cụm dây dẫn gặp nhau, thường được đánh số để dễ dàng tra cứu.

Tại sao sơ đồ điện lại quan trọng?

• Chẩn đoán chính xác: Khi xe gặp sự cố về điện (đèn không sáng, kính không hạ, đề không nổ…), sơ đồ điện giúp bạn xác định nhanh chóng được nguyên nhân. Thay vì thay linh kiện này đến linh kiện khác một cách mò mẫm, bạn có thể dùng sơ đồ để kiểm tra từng đoạn mạch, từng công tắc, từng cầu chì.
• Sửa chữa hiệu quả: Một khi đã tìm ra lỗi, sơ đồ điện là “kim chỉ nam” để bạn tháo lắp, thay thế linh kiện một cách an toàn và chính xác, tránh gây hư hại cho các bộ phận khác.
• Lắp đặt phụ kiện mới: Nếu bạn muốn lắp thêm đèn, camera hành trình, hay một thiết bị âm thanh mới, sơ đồ điện giúp bạn kết nối đúng nguồn điện và đi dây an toàn, không gây chập cháy hay ảnh hưởng đến hệ thống gốc.
• Bảo dưỡng định kỳ: Việc kiểm tra cầu chì, giắc cắm, và các điểm tiếp xúc cũng trở nên dễ dàng hơn khi có sơ đồ điện làm cơ sở.

Các loại sơ đồ điện phổ biến trên ô tô hiện đại

Ngành công nghiệp ô tô sử dụng nhiều loại sơ đồ khác nhau, mỗi loại phục vụ một mục đích riêng. Dưới đây là ba loại phổ biến nhất:

1. Sơ đồ điện hệ thống chiếu sáng và tín hiệu

Sơ đồ điện hệ thống chiếu sáng và tín hiệu tập trung vào toàn bộ hệ thống ánh sáng của xe, bao gồm:

Có thể bạn quan tâm: Sơn Gầm Xe Ô Tô Có Tác Dụng Gì? Cẩm Nang Toàn Tập Về Việc Phủ Gầm Cho Ô Tô

• Đèn pha, đèn cốt: Điều khiển độ sáng, chế độ chiếu xa/gần.
• Đèn xi-nhan: Đèn xi-nhan trước, sau, và đèn cảnh báo nguy hiểm (hazard).
• Đèn phanh: Đèn hậu sáng khi bạn đạp phanh.
• Đèn lùi: Đèn chiếu sáng khi xe vào số lùi.
• Đèn trong xe và đèn bảng táp-lô.

Ứng dụng thực tế: Khi đèn pha một bên không sáng, sơ đồ loại này giúp bạn kiểm tra cầu chì riêng của đèn pha, rơ-le, công tắc điều khiển đèn, và các điểm nối trên đường dây dẫn đến bóng đèn đó.

2. Sơ đồ điện hệ thống đánh lửa và khởi động

Sơ đồ điện hệ thống đánh lửa và khởi động là “trái tim” của quá trình vận hành động cơ. Nó bao gồm:

• Mạch khởi động (Starter Circuit): Từ chìa khóa điều khiển, rơ-le đề, đến mô-tơ đề (khởi động).
• Mạch đánh lửa (Ignition Circuit): Từ cảm biến trục khuỷu, bộ chia điện (nếu có), đến bugi đánh lửa.
• Mạch nạp điện (Charging Circuit): Từ máy phát điện (alternator) đến bình ắc-quy.

Ứng dụng thực tế: Nếu xe không đề nổ được, hoặc đề nổ nhưng máy không chạy, sơ đồ này giúp bạn phân biệt được lỗi là do không có tia lửa điện (bugi, IC đánh lửa) hay do không có nhiên liệu (bơm xăng, kim phun), hoặc do không đề được (mô-tơ đề, bình ắc-quy yếu).

3. Sơ đồ điện hệ thống điều khiển động cơ (ECU)

Sơ đồ điện hệ thống điều khiển động cơ (ECU) là loại phức tạp và hiện đại nhất, đặc biệt phổ biến trên các xe đời mới sử dụng phun xăng điện tử (EFI).

• ECU (Engine Control Unit) đóng vai trò như “bộ não” của động cơ, nhận tín hiệu từ hàng chục cảm biến để điều khiển thời điểm phun nhiên liệu, đánh lửa, và các hệ thống khác.
• Sơ đồ này thể hiện rõ các cảm biến như: cảm biến lưu lượng gió (MAF), cảm biến vị trí bướm ga (TPS), cảm biến oxy (O2), cảm biến nhiệt độ nước làm mát (ECT)…
• Và các cơ cấu chấp hành như: kim phun nhiên liệu (injector), bơm xăng, van điều tiết không khí (IAC), cuộn dây đánh lửa (ignition coil).

Ứng dụng thực tế: Khi xe bị rung giật, hao xăng, hoặc đèn “Check Engine” sáng, sơ đồ ECU giúp bạn tra cứu mã lỗi (OBD2) và kiểm tra các cảm biến/cơ cấu chấp hành tương ứng.

Hiểu về ký hiệu và màu dây trong sơ đồ điện

Một trong những rào cản lớn nhất khi lần đầu tiếp xúc với sơ đồ điện là các ký hiệu và mã màu dây. Dưới đây là hướng dẫn cơ bản:

Ký hiệu cơ bản

Có thể bạn quan tâm: Sơn Quây Xe Ô Tô: Toàn Tập Từ A-z Về Dịch Vụ Chăm Sóc Ngoại Thất Hiện Đại

• Dây dẫn: Được biểu thị bằng các đường thẳng. Các đường giao nhau có thể có chấm (có nối) hoặc không có chấm (không nối).
• Công tắc: Có nhiều dạng tùy theo loại (công tắc gạt, công tắc xoay, công tắc điều khiển bằng điện – relay).
• Cầu chì (Fuse): Thường được biểu thị bằng hình chữ nhật với một đường kẻ ngang ở giữa.
• Rơ-le (Relay): Là một hộp nhỏ có nhiều chân, dùng để điều khiển dòng điện lớn bằng một dòng điện nhỏ.
• Điểm tiếp đất (Mass): Ký hiệu là một hình vuông hoặc hình tam giác gắn vào một đường gạch ngang, thường được ký hiệu là GND hoặc có biểu tượng tiếp đất.
• Đèn: Ký hiệu đơn giản là một hình tròn có dấu cộng ở giữa.

Màu dây và mã số

• Màu dây: Trên sơ đồ, mỗi dây dẫn được gán một mã màu (ví dụ: R = Red/Đỏ, B = Black/Đen, G = Green/Xanh lá, W = White/Trắng, Y = Yellow/Vàng). Trên thực tế, dây điện thường có màu chính và sọc màu để phân biệt dễ dàng hơn.
• Mã số dây: Ngoài màu sắc, mỗi dây còn có mã số riêng để tra cứu trong bảng danh sách dây (wire list) của nhà sản xuất.
• Số chân của đầu nối: Các giắc cắm được đánh số. Khi tra sơ đồ, bạn cần lưu ý số chân để kết nối chính xác khi tháo lắp.

Hướng dẫn đọc sơ đồ điện xe ô tô dành cho người mới bắt đầu

Việc đọc sơ đồ điện tưởng chừng phức tạp, nhưng nếu tuân theo các bước sau, bạn sẽ nhanh chóng làm chủ được “bản đồ” này.

Có thể bạn quan tâm: Top 10 Dịch Vụ Sơn Xe Ô Tô Tại Tphcm: Bảng Giá, Ưu Nhược Điểm & Kinh Nghiệm Chọn Gara Uy Tín

Bước 1: Xác định hệ thống cần tra cứu

• Trước tiên, bạn cần biết rõ vấn đề nằm ở hệ thống nào. Ví dụ: đèn pha không sáng → tra sơ đồ hệ thống chiếu sáng. Xe không đề được → tra sơ đồ hệ thống khởi động.

Bước 2: Tìm vị trí của thiết bị trên sơ đồ

• Dựa vào tên gọi hoặc ký hiệu của thiết bị (đèn pha, mô-tơ đề, cảm biến oxy…), bạn tìm nó trên sơ đồ.
• Lưu ý các mã ký hiệu (ví dụ: FLA cho đèn pha, ST cho mô-tơ đề, O2S cho cảm biến oxy).

Bước 3: Theo dõi đường đi của dòng điện

• Dòng điện luôn chảy từ nguồn (+) ắc-quy, qua cầu chì, qua công tắc/rơ-le, đến thiết bị tiêu thụ điện (bóng đèn, mô-tơ…), và cuối cùng về điểm tiếp đất (-).
• Hãy dùng bút chì (hoặc phần mềm đọc PDF) để vạch theo đường dây từ nguồn đến thiết bị và trở về mass. Việc này giúp bạn hình dung rõ mạch điện.

Bước 4: Kiểm tra các điểm kiểm tra (Test Point)

• Trên sơ đồ, thường có các điểm kiểm tra được đánh dấu. Đây là những vị trí bạn có thể dùng đồng hồ vạn năng để đo điện áp, dòng điện, hoặc điện trở.
• So sánh giá trị đo được với giá trị tiêu chuẩn ghi trên sơ đồ hoặc trong sách hướng dẫn sửa chữa.

Bước 5: Đối chiếu với thực tế

• Sau khi đã hiểu sơ đồ, hãy áp dụng lên xe thật. Tìm các giắc cắm, cầu chì, rơ-le tương ứng theo số hiệu và màu dây.
• Cẩn trọng khi tháo lắp. Luôn ngắt nguồn (tháo cực âm ắc-quy) trước khi thực hiện các thao tác sửa chữa lớn.

Kỹ năng kiểm tra mạch điện bằng đồng hồ vạn năng

Đồng hồ vạn năng (multimeter) là công cụ không thể thiếu khi làm việc với sơ đồ điện. Dưới đây là ba phép đo cơ bản:

1. Đo điện áp (Voltage)

• Mục đích: Kiểm tra xem có điện áp tại một điểm nào đó hay không, và điện áp có đạt chuẩn (khoảng 12V khi xe tắt máy, 13.8V – 14.4V khi xe nổ máy).
• Cách đo: Chuyển đồng hồ về thang đo DCV (điện một chiều), que đỏ vào điểm cần đo, que đen vào mass. Đọc giá trị trên màn hình.

2. Đo thông mạch (Continuity)

• Mục đích: Kiểm tra một đoạn dây có bị đứt hay không.
• Cách đo: Chuyển đồng hồ về thang đo thông mạch (có biểu tượng âm thanh), que đỏ và que đen chạm vào hai đầu của đoạn dây. Nếu nghe tiếng bíp, dây dẫn thông; nếu không, dây bị đứt.

3. Đo điện trở (Resistance)

• Mục đích: Đo giá trị điện trở của một thiết bị (ví dụ: sợi đốt bóng đèn, cuộn dây của rơ-le).
• Cách đo: Chuyển đồng hồ về thang đo Ohm (Ω), que đỏ và que đen chạm vào hai chân của thiết bị. Lưu ý: Thiết bị phải được tách ra khỏi mạch thì mới đo chính xác.

Những lỗi điện thường gặp trên ô tô và cách xử lý

Dưới đây là một số lỗi phổ biến mà sơ đồ điện có thể giúp bạn khắc phục:

1. Đèn không sáng

• Nguyên nhân thường gặp: Cầu chì bị cháy, bóng đèn bị cháy, công tắc hỏng, dây mass bị lỏng.
• Xử lý: Dùng sơ đồ để kiểm tra cầu chì, sau đó đo điện áp tại bóng đèn khi bật công tắc. Nếu có điện nhưng đèn không sáng, thay bóng. Nếu không có điện, kiểm tra công tắc và dây dẫn.

2. Xe không đề được

• Nguyên nhân thường gặp: Bình ắc-quy yếu, mô-tơ đề hỏng, rơ-le đề lỗi, chìa khóa điều khiển hỏng.
• Xử lý: Dùng sơ đồ hệ thống khởi động để đo điện áp tại mô-tơ đề khi quay chìa. Nếu không có điện, kiểm tra rơ-le và công tắc. Nếu có điện nhưng mô-tơ không quay, có thể mô-tơ đề đã hỏng.

3. Xi-nhan nhấp nháy nhanh hơn bình thường

• Nguyên nhân thường gặp: Một bóng xi-nhan bị cháy, khiến dòng điện trong mạch giảm, rơ-le nháy nhanh hơn.
• Xử lý: Kiểm tra các bóng xi-nhan trước và sau. Thay bóng bị cháy.

4. Đèn “Check Engine” sáng

• Nguyên nhân: Lỗi từ một trong rất nhiều cảm biến hoặc cơ cấu chấp hành thuộc hệ thống điều khiển động cơ.
• Xử lý: Dùng máy chẩn đoán OBD2 để đọc mã lỗi. Tra sơ đồ điện ECU để kiểm tra cảm biến/cơ cấu chấp hành tương ứng (ví dụ: mã P0171 – hỗn hợp nhiên liệu quá lean → kiểm tra cảm biến MAF, cảm biến O2, kim phun…).

Kinh nghiệm tra cứu sơ đồ điện hiệu quả từ chuyên gia

• Luôn dùng sơ đồ điện chính hãng: Sơ đồ điện theo xe (Original Equipment) luôn chính xác và cập nhật nhất. Tránh dùng sơ đồ chung chung không rõ nguồn gốc.
• Kết hợp giữa “đọc” và “đo”: Đừng chỉ nhìn sơ đồ, hãy dùng đồng hồ vạn năng để kiểm chứng trên thực tế.
• Ghi chép lại quá trình: Khi đã tìm ra lỗi và sửa xong, hãy ghi chú lại để lần sau gặp lỗi tương tự có thể xử lý nhanh hơn.
• Học từ sai lầm: Có thể bạn sẽ gặp khó khăn trong những lần đầu. Đừng nản, hãy coi đó là quá trình học hỏi. Mỗi lần sửa chữa thành công là một bước tiến trong kỹ năng đọc sơ đồ điện.

Tổng kết: Sơ đồ điện xe ô tô – Người bạn đồng hành không thể thiếu

Sơ đồ điện xe ô tô không phải là một thứ gì đó quá cao深 và xa lạ. Đó là một công cụ thực tiễn, được thiết kế để giúp con người chúng ta hiểu rõ, chẩn đoán chính xác, và sửa chữa hiệu quả các vấn đề về điện trên xe. Việc đầu tư thời gian để học cách đọc và sử dụng sơ đồ điện sẽ mang lại cho bạn:

• Sự tự tin khi làm việc với chiếc xe của mình.
• Tiết kiệm chi phí sửa chữa.
• An toàn cho bản thân và phương tiện.

Hãy bắt đầu từ những hệ thống đơn giản như đèn, kính, và dần dần làm chủ những hệ thống phức tạp như ECU. Kiến thức là sức mạnh, và trong thế giới ô tô hiện đại, sơ đồ điện chính là chìa khóa mở ra cánh cửa của kiến thức đó.
