Hướng Dẫn Toàn Diện Sơ Đồ Dây Curoa Nissan Navara: Từ A Đến Z

Việc nắm vững sơ đồ dây curoa Nissan Navara là kiến thức sống còn cho bất kỳ chủ xe nào muốn bảo dưỡng và vận hành chiếc bán tải của mình một cách an toàn, hiệu quả. Sơ đồ này không chỉ là một bản vẽ kỹ thuật, mà là kim chỉ nam cho quy trình thay thế, kiểm tra và căn chỉnh hệ thống truyền động phụ. Bài viết chuyên sâu này sẽ cung cấp một cái nhìn toàn diện về hệ thống dây curoa trên Nissan Navara, bao gồm các phiên bản phổ biến như D23, D40, và các động cơ YD25, QR25.

Sơ Đồ Dây Curoa Nissan Navara Là Gì và Tầm Quan Trọng

Sơ đồ dây curoa Nissan Navara là một biểu đồ minh họa chính xác đường đi, vị trí lắp đặt, thứ tự quấn và phương pháp căn chỉnh của tất cả các dây curoa trong khoang động cơ. Hệ thống này thường bao gồm dây đai dẫn động phụ (Serpentine Belt) và dây đai trục cam (Timing Belt hoặc Timing Chain tùy đời xe). Sơ đồ đóng vai trò then chốt trong việc đảm bảo các bộ phận như máy phát điện, bơm trợ lực lái, máy nén điều hòa và bơm nước làm việc đồng bộ.

Một sơ đồ chính xác giúp kỹ thuật viên và người tự sửa chữa tránh được những sai sót nghiêm trọng có thể dẫn đến hư hỏng động cơ, giảm hiệu suất hoặc thậm chí gây nguy hiểm. Việc lắp sai thứ tự dây đai sẽ khiến các puli quay ngược chiều hoặc không quay, làm hỏng dây curoa và các bộ phận liên quan chỉ trong vài phút vận hành.

Phân Loại Hệ Thống Dây Curoa Trên Nissan Navara

Hệ thống dây curoa trên Nissan Navara được chia thành hai nhóm chính, mỗi nhóm có chức năng và chu kỳ bảo dưỡng hoàn toàn khác biệt.

Dây Đai Dẫn Động Phụ (Serpentine Belt / Drive Belt)

Đây là dây đai duy nhất, dẹt, có nhiều rãnh, chạy qua nhiều puli để truyền động từ trục khuỷu đến các thiết bị phụ trợ. Trên Nissan Navara, nó thường dẫn động các thành phần sau:

• Puli trục khuỷu (Crankshaft Pulley)
• Máy phát điện (Alternator)
• Bơm trợ lực lái (Power Steering Pump)
• Máy nén điều hòa (AC Compressor)
• Bơm nước (Water Pump) – trên một số cấu hình
• Puli căng (Tensioner Pulley) và Puli đổi hướng (Idler Pulley)

Dây đai này cần được kiểm tra độ căng và tình trạng rạn nứt định kỳ, thường thay thế sau mỗi 60,000 – 100,000 km tùy điều kiện vận hành.

Dây Đai Trục Cam (Timing Belt) hoặc Xích Cam (Timing Chain)

Đây là bộ phận quan trọng bậc nhất, đảm bảo sự đồng bộ chuyển động giữa trục cam và trục khuỷu. Nissan Navara sử dụng cả hai công nghệ:

• Timing Belt (Dây đai cam): Phổ biến trên động cơ YD25DDTi (2.5L dầu) đời D40. Nó vận hành êm ái nhưng có tuổi thọ nhất định và cần thay thế định kỳ (thường 100,000 – 120,000 km). Nếu đứt, piston và van sẽ đập vào nhau, gây hư hỏng động cơ nghiêm trọng.
• Timing Chain (Xích cam): Được trang bị trên nhiều phiên bản động cơ xăng QR25 (2.5L) và các động cơ dầu đời mới hơn như D23. Xích cam có độ bền cao hơn, thường không cần thay thế định kỳ, nhưng vẫn có thể bị giãn hoặc mòn sau thời gian dài sử dụng.

Sơ Đồ Dây Curoa Nissan Navara Chi Tiết Theo Từng Động Cơ



Sơ đồ đường đi của dây đai dẫn động phụ có thể thay đổi tùy theo năm sản xuất, thị trường và tùy chọn trang bị (ví dụ có hay không có điều hòa).

Sơ Đồ Dây Curoa Nissan Navara D40 Động Cơ YD25 (2.5L Dầu)

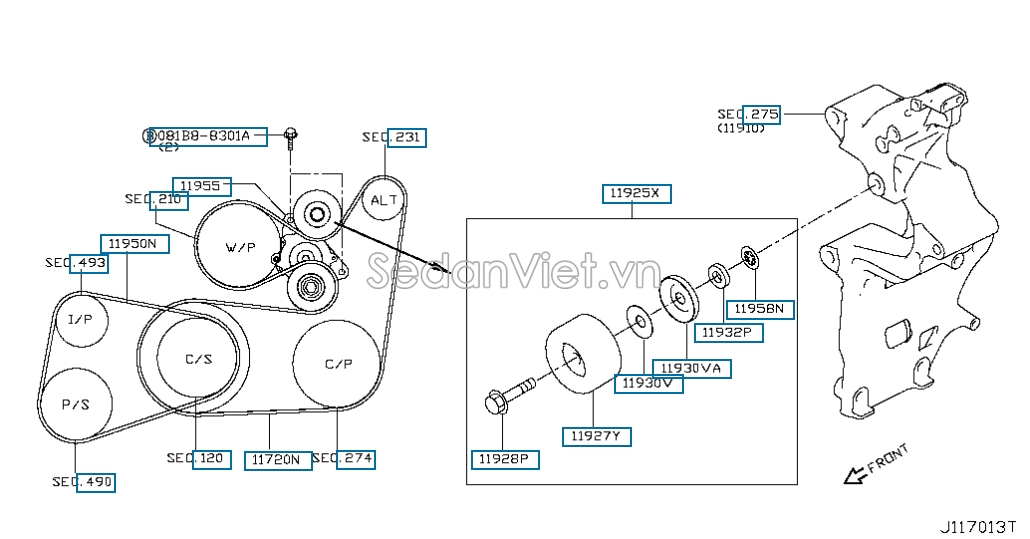

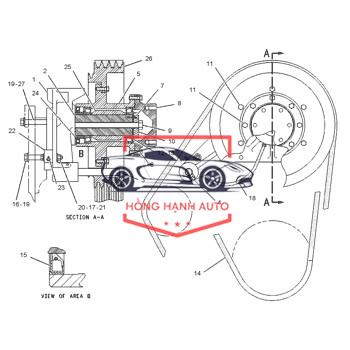

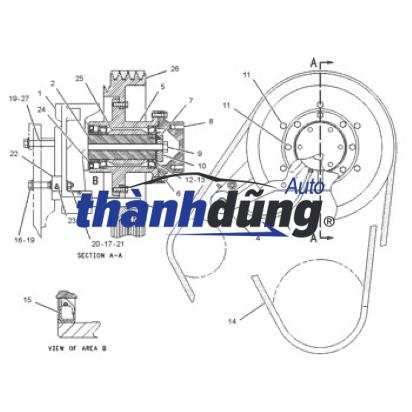

Đây là một trong những cấu hình phổ biến nhất. Sơ đồ đường đi của dây đai dẫn động phụ thường như sau: Bắt đầu từ Puli trục khuỷu (dưới cùng), dây đai đi qua Puli căng tự động (Automatic Tensioner), đến Puli máy phát điện, sau đó đến Puli bơm trợ lực lái, qua Puli đổi hướng (Idler), rồi tới Puli máy nén điều hòa, và cuối cùng quay về Puli trục khuỷu. Vị trí chính xác của Puli căng và Puli đổi hướng có thể khác nhau.

Riêng với dây đai cam (Timing Belt) trên động cơ này, sơ đồ phức tạp hơn, liên quan đến các dấu chuẩn timing trên trục cam, trục khuỷu và bánh răng bơm nhiên liệu. Việc thay thế đòi hỏi dụng cụ chuyên dụng và kinh nghiệm cao.

Sơ Đồ Dây Curoa Nissan Navara D23 Động Cơ YS23 (2.3L Dầu Twin Turbo)

Phiên bản mới này thường sử dụng xích cam (Timing Chain). Đối với dây đai dẫn động phụ, sơ đồ có thể được tối ưu hóa. Một cấu hình điển hình: Puli trục khuỷu -> Puli căng tự động -> Puli máy phát điện -> Puli bơm trợ lực lái -> Puli máy nén điều hòa -> Puli bơm nước (nếu được dẫn động riêng) -> về Puli trục khuỷu. Luôn phải tham khảo sách hướng dẫn sửa chữa chính thức cho mã động cơ cụ thể.

Sơ Đồ Dây Curoa Nissan Navara Động Cơ QR25 (2.5L Xăng)

Động cơ xăng này cũng sử dụng xích cam. Dây đai dẫn động phụ có đường đi tương đối gọn. Thứ tự phổ biến là từ Puli trục khuỷu, qua Puli căng, đến Puli máy phát, qua Puli bơm trợ lực, và cuối cùng là Puli máy nén điều hòa trước khi quay về điểm xuất phát.

Hướng Dẫn Cách Đọc và Sử Dụng Sơ Đồ Dây Curoa

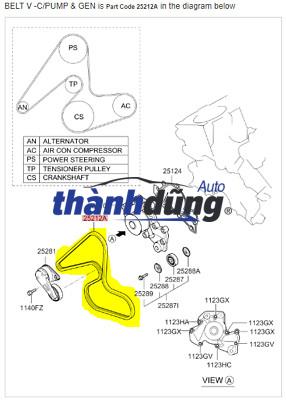

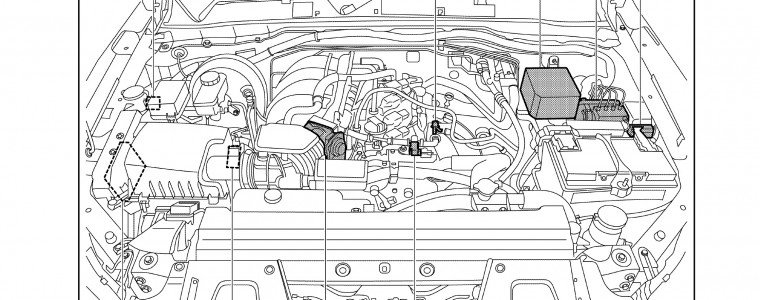

Một sơ đồ dây curoa thường hiển thị hình ảnh động cơ từ phía trước. Mỗi puli được đánh dấu bằng ký hiệu hoặc chú thích:

• Crankshaft Pulley: Puli lớn nhất, gắn trực tiếp với trục khuỷu.
• Automatic Tensioner: Có cánh tay đòn và puli riêng, thường được đánh dấu mũi tên chỉ hướng xoay để nới lỏng.
• Alternator: Puli máy phát điện.
• Power Steering Pump: Puli bơm trợ lực lái.
• AC Compressor: Puli máy nén điều hòa.
• Idler Pulley: Puli đổi hướng, không dẫn động thiết bị nào, chỉ giúp thay đổi hướng dây đai.

Đường đi của dây đai được thể hiện bằng một đường liền có mũi tên chỉ chiều quay. Người dùng cần tuân thủ tuyệt đối sơ đồ này khi lắp đặt dây đai mới.

Quy Trình Thay Thế Dây Curoa Nissan Navara Chuẩn Xác



Dựa trên sơ đồ dây curoa Nissan Navara, quy trình thay dây đai dẫn động phụ có thể tóm tắt như sau:

1. Chuẩn bị: Xác định đúng mã động cơ, mua dây đai mới chính hãng hoặc tương đương chất lượng cao. Chuẩn bị các dụng cụ cơ bản như cờ lê, tô vít, đèn pin.
2. Xác định sơ đồ: Tra cứu sơ đồ chính xác cho xe của bạn từ tài liệu kỹ thuật hoặc nguồn tin cậy. Chụp ảnh lại đường đi cũ trước khi tháo để đối chiếu.
3. Nới lỏng Puli căng: Sử dụng cờ lê hoặc thanh nối để xoay cánh tay căng tự động theo chiều được chỉ định trên sơ đồ, nhả lực căng ra khỏi dây đai.
4. Tháo dây đai cũ: Khi lực căng đã được nới lỏng, nhẹ nhàng lấy dây đai cũ ra khỏi các puli.
5. Lắp dây đai mới: Căn cứ vào sơ đồ, luồn dây đai mới vào các puli theo đúng thứ tự. Thường bắt đầu từ puli trục khuỷu, sau đó đến các puli lớn và cuối cùng là vòng qua puli căng.
6. Căng dây đai: Xoay cánh tay căng tự động để tạo lực căng, đảm bảo dây đai ăn khớp hoàn toàn vào tất cả các rãnh puli. Kiểm tra lại đường đi một lần cuối.
7. Kiểm tra vận hành: Khởi động động cơ trong vài phút, quan sát và lắng nghe xem dây đai có bị trượt, rung hoặc phát ra tiếng kêu không.

So Sánh Dây Đai Cam (Timing Belt) và Xích Cam (Timing Chain) Trên Navara

Tiêu chí	Dây Đai Cam (Timing Belt)	Xích Cam (Timing Chain)
Độ ồn	Vận hành êm ái hơn	Có thể phát ra tiếng kêu nhẹ khi giãn/mòn
Tuổi thọ & Bảo dưỡng	Có tuổi thọ nhất định, cần thay thế định kỳ (100k-120k km)	Tuổi thọ rất dài, thường không cần thay thế định kỳ, nhưng cần kiểm tra độ căng
Chi phí bảo dưỡng	Chi phí thay thế định kỳ cao hơn	Chi phí ban đầu cao hơn, nhưng ít phải thay thế hơn
Rủi ro khi hỏng	Rất cao (hư hỏng động cơ nghiêm trọng nếu đứt)	Thấp hơn, thường có dấu hiệu báo trước (tiếng ồn, đèn check engine)
Ứng dụng trên Navara	Động cơ YD25 đời D40 cũ	Động cơ QR25, YS23 (D23) và các đời mới

Sai Lầm Thường Gặp Khi Thay Dây Curoa Navara Và Cách Phòng Tránh


• Sai lầm 1: Không tham khảo sơ đồ chính xác. Tin vào trí nhớ hoặc đoán mò dẫn đến lắp sai đường đi. Cách tránh: Luôn có sơ đồ trước mặt, chụp ảnh động cơ trước khi tháo.
• Sai lầm 2: Bỏ qua việc kiểm tra các puli. Chỉ thay dây đai mà không kiểm tra puli căng, puli đổi hướng bị mòn, kẹt hoặc rơ. Cách tránh: Xoay thử từng puli bằng tay, lắng nghe tiếng kêu, kiểm tra độ rơ. Nên thay thế cùng lúc nếu có dấu hiệu hư hỏng.
• Sai lầm 3: Căng dây đai không đúng cách. Dây quá căng gây mòn nhanh ổ bi, dây quá lỏng gây trượt và mất hiệu suất. Cách tránh: Với căng tự động, chỉ cần nhả tay cẩn thận. Với căng bằng tay, tuân thủ đúng mô-men siết của nhà sản xuất.
• Sai lầm 4: Không thay thế các phụ kiện đi kèm khi thay Timing Belt. Cách tránh: Khi thay dây đai cam, luôn thay kèm bộ con lăn dẫn hướng (Idler), con lăn căng (Tensioner) và bơm nước (nếu được dẫn động bởi Timing Belt).

Lưu Ý Quan Trọng Khi Bảo Dưỡng Hệ Thống Dây Curoa Nissan Navara

Luôn sử dụng dây curoa và phụ tùng thay thế có chất lượng, nguồn gốc rõ ràng. Hàng kém chất lượng nhanh mòn, dễ đứt gây tốn kém lớn. Đối với công việc thay dây đai cam (Timing Belt), đây là kỹ thuật phức tạp, yêu cầu độ chính xác tuyệt đối về dấu chuẩn. Nếu không có kinh nghiệm và dụng cụ chuyên dùng, nên giao cho xưởng dịch vụ uy tín thực hiện. Ghi chép lại lịch sử thay thế để theo dõi chu kỳ bảo dưỡng cho lần tiếp theo.

Câu Hỏi Thường Gặp Về Sơ Đồ Dây Curoa Nissan Navara

Làm sao để biết chính xác sơ đồ dây curoa cho xe Nissan Navara của tôi?

Cách chính xác nhất là tra cứu bằng số VIN (Vehicle Identification Number) hoặc mã động cơ cụ thể. Các nguồn tin cậy bao gồm sách hướng dẫn sửa chữa chính hãng (Service Manual), catalog của các hãng sản xuất dây đai lớn (Gates, Dayco, Continental), hoặc hỏi trực tiếp đại lý Nissan.

Xe tôi là Navara D40, làm thế nào để phân biệt xe dùng Timing Belt hay Timing Chain?

Đa số Navara D40 động cơ dầu 2.5L YD25 sử dụng Timing Belt. Một cách kiểm tra trực quan là mở nắp vỏ bọc phía trước động cơ (timing cover). Nếu bên trong là dây đai cao su thì là Timing Belt, nếu là xích kim loại thì là Timing Chain. Nên tham khảo sách hướng dẫn sử dụng xe.

Dấu hiệu nào cho thấy dây curoa dẫn động phụ cần được thay thế?

Các dấu hiệu cảnh báo rõ ràng bao gồm: tiếng rít chói tai khi khởi động hoặc tăng tốc (do dây bị trượt), tiếng lách cách hoặc lộp bộp từ các puli bị hỏng, các vết nứt, mòn, bóng nhẵn hoặc xơ trên bề mặt dây đai khi kiểm tra, và đèn báo sạc trên bảng táp-lô nhấp nháy (do máy phát quay không đều).

Nên thay dây curoa Nissan Navara định kỳ bao lâu một lần?

Đối với dây đai dẫn động phụ (Serpentine Belt), chu kỳ khuyến nghị là từ 60,000 đến 100,000 km hoặc 4-5 năm, tùy điều kiện sử dụng. Đối với dây đai cam (Timing Belt) trên động cơ YD25, chu kỳ bắt buộc là 100,000 – 120,000 km hoặc theo khuyến cáo trong sách hướng dẫn. Không nên chờ đến khi có dấu hiệu hư hỏng mới thay, đặc biệt là với Timing Belt.

Có thể tự thay dây curoa Nissan Navara tại nhà không?

Việc thay dây đai dẫn động phụ (Serpentine Belt) hoàn toàn có thể tự thực hiện nếu bạn có kiến thức cơ bản về cơ khí, dụng cụ phù hợp và quan trọng nhất là sơ đồ chính xác. Tuy nhiên, đối với công việc thay dây đai cam (Timing Belt), đòi hỏi độ chính xác rất cao, sai sót nhỏ có thể phá hỏng động cơ. Việc này nên được giao cho kỹ thuật viên chuyên nghiệp có kinh nghiệm.

Kết Luận

Sơ đồ dây curoa Nissan Navara là tài liệu kỹ thuật không thể thiếu cho mọi hoạt động bảo dưỡng liên quan đến hệ thống truyền động phụ và hệ thống phân phối khí. Hiểu rõ và áp dụng đúng sơ đồ không chỉ giúp việc thay thế trở nên dễ dàng, an toàn mà còn kéo dài tuổi thọ động cơ, tiết kiệm chi phí sửa chữa lớn về sau. Dù bạn là chủ xe muốn tìm hiểu hay là kỹ thuật viên, việc đầu tư thời gian nghiên cứu sơ đồ chính xác theo mã động cơ cụ thể luôn là bước đầu tiên và quan trọng nhất cho mọi quy trình bảo dưỡng hệ thống dây curoa trên chiếc Nissan Navara của mình.
