Hướng Dẫn Toàn Diện Sơ Đồ Dây Curoa Kia Sorento: Cấu Tạo, Cách Đọc và Thay Thế

Việc nắm vững sơ đồ dây curoa Kia Sorento là kiến thức cốt lõi cho bất kỳ chủ xe hay kỹ thuật viên nào muốn đảm bảo hệ thống phụ trợ động cơ hoạt động trơn tru và hiệu quả. Sơ đồ này không chỉ là một bản vẽ kỹ thuật mà còn là chìa khóa để nhận diện, kiểm tra và thay thế chính xác các dây đai dẫn động. Bài viết chuyên sâu này sẽ cung cấp một cái nhìn toàn diện về hệ thống dây curoa trên dòng xe Kia Sorento qua các thế hệ, giúp bạn tự tin hơn trong việc bảo dưỡng và xử lý sự cố.

Sơ Đồ Dây Curoa Kia Sorento Là Gì và Tầm Quan Trọng

Sơ đồ dây curoa Kia Sorento là một sơ đồ minh họa chi tiết đường đi, vị trí lắp đặt và cách bố trí của tất cả các dây đai dẫn động trong khoang động cơ. Nó chỉ rõ cách dây curoa quấn quanh các puly của các bộ phận như máy phát điện, bơm trợ lực lái, máy nén điều hòa và bơm nước. Đối với các động cơ sử dụng dây curoa cam, sơ đồ cũng thể hiện cách đồng bộ hóa giữa trục cam và trục khuỷu.

Hiểu rõ sơ đồ này giúp tránh nhầm lẫn trong quá trình tháo lắp, đảm bảo dây curoa được lắp đúng chiều và đúng vị trí rãnh. Một sai sót nhỏ có thể dẫn đến hư hỏng nghiêm trọng cho động cơ, đặc biệt là với dây curoa cam. Sơ đồ chính xác là công cụ không thể thiếu cho công tác bảo dưỡng định kỳ hoặc sửa chữa.

Phân Loại Dây Curoa Trên Kia Sorento và Sơ Đồ Tương Ứng

Kia Sorento qua các đời sử dụng hai loại dây curoa chính với sơ đồ và chức năng hoàn toàn khác biệt. Việc phân biệt rõ hai loại này là bước đầu tiên và quan trọng nhất.

Dây Curoa Phụ (Dây Đai Dẫn Động Phụ Trợ)

Đây là loại dây curoa dẹt, thường có nhiều rãnh (poly-V belt), dẫn động các thiết bị phụ trợ bên ngoài động cơ. Nó được dẫn động trực tiếp từ puly trục khuỷu.

• Chức năng: Truyền động cho máy phát điện, bơm trợ lực lái, máy nén điều hòa, và đôi khi là bơm nước làm mát (tùy thiết kế động cơ).
• Đặc điểm nhận dạng: Nằm bên ngoài, dễ quan sát và thay thế. Có bộ căng đai tự động hoặc bằng tay để điều chỉnh độ căng.
• Hậu quả khi đứt: Xe mất điện, mất trợ lực lái, điều hòa ngừng hoạt động, nhưng động cơ vẫn có thể chạy trong thời gian ngắn (trừ khi bơm nước bị dẫn động bởi dây này).

Dây Curoa Cam (Timing Belt) hoặc Xích Cam (Timing Chain)

Đây là bộ phận quan trọng bậc nhất, nằm sâu bên trong động cơ, được bảo vệ bởi nắp đậy. Nó có thể là dây curoa răng (timing belt) hoặc xích (timing chain).

• Chức năng: Đồng bộ hóa chuyển động giữa trục cam và trục khuỷu, đảm bảo việc đóng mở xu páp đúng thời điểm với vị trí của piston.
• Đặc điểm nhận dạng: Không thể quan sát trực tiếp mà không tháo nắp đậy. Có cấu tạo răng ăn khớp với răng trên các puly.
• Hậu quả khi đứt/hỏng: Thảm họa động cơ. Trục cam và trục khuỷu mất đồng bộ, piston có thể đập vào xu páp đang mở, gây cong van, gãy xu páp, hư hỏng đầu xi-lanh và thân máy.

Sơ Đồ Dây Curoa Kia Sorento Theo Từng Động Cơ Phổ Biến



Sơ đồ dây curoa Kia Sorento thay đổi tùy theo mã động cơ và năm sản xuất.

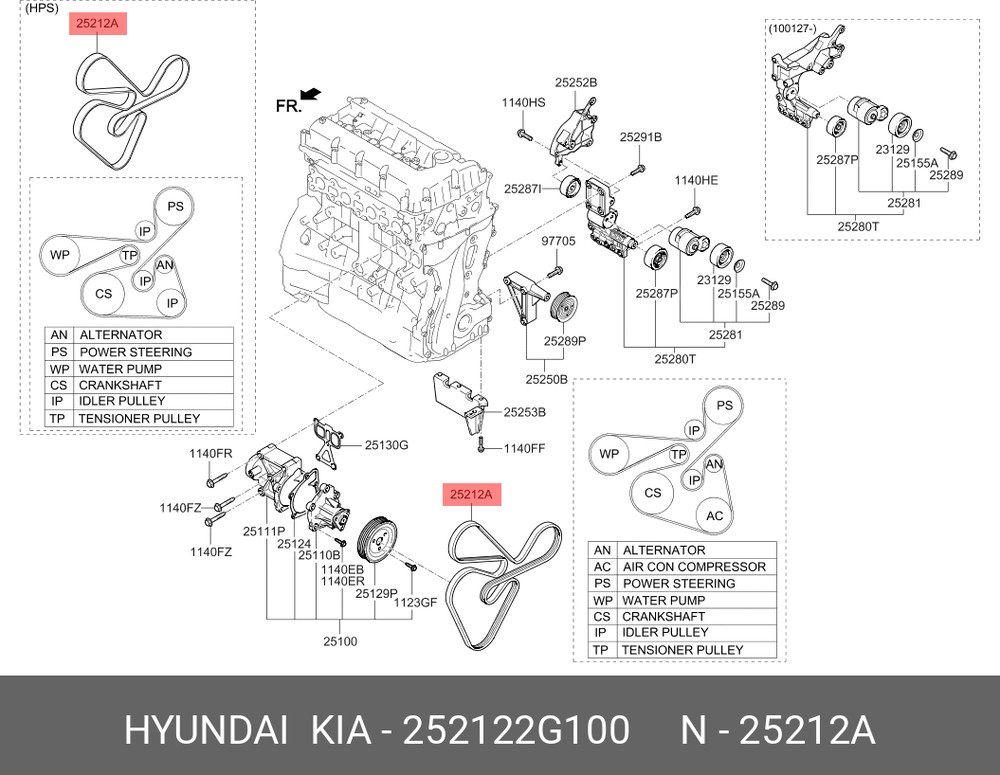

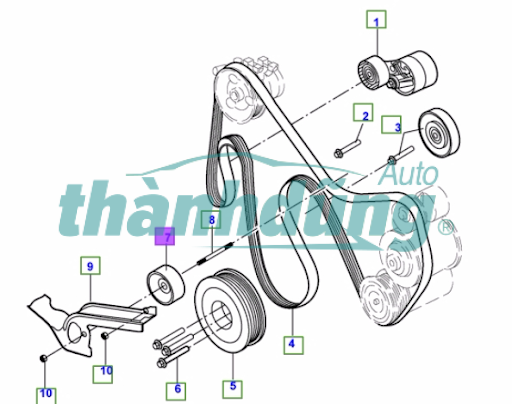

Sơ Đồ Dây Curoa Phụ Cho Động Cơ Xăng 2.4L MPI (Theta II)

Động cơ 2.4L MPI phổ biến trên Sorento thế hệ thứ 2 (2010-2014) và thế hệ thứ 3 (2014-2020) thường sử dụng một dây curoa phụ duy nhất, dẫn động nhiều thiết bị. Sơ đồ đường đi cơ bản như sau: Từ puly trục khuỷu (crankshaft pulley), dây curoa sẽ đi qua puly bánh đà (nếu có), puly bơm trợ lực lái, puly máy phát điện, puly căng đai tự động, và cuối cùng là puly máy nén điều hòa. Bơm nước trên động cơ này thường được dẫn động bởi dây curoa cam, không phải dây phụ.

Sơ Đồ Dây Curoa Phụ Cho Động Cơ Diesel 2.2L CRDi (R)

Động cơ diesel 2.2 CRDi mạnh mẽ trên Sorento thế hệ 3 và 4 có sơ đồ phức tạp hơn. Thông thường, hệ thống sử dụng hai dây curoa phụ riêng biệt. Một dây dẫn động máy phát điện và máy nén điều hòa. Dây còn lại dẫn động bơm trợ lực lái. Việc có hai dây riêng biệt giúp dễ dàng thay thế từng bộ phận và giảm tải cho mỗi dây. Luôn có các puly căng đai tự động hoặc bằng tay đi kèm.

Sơ Đồ Dây Curoa Cam (Timing Belt) và Xích Cam (Timing Chain)

Phần lớn động cơ xăng 2.4L MPI của Kia Sorento sử dụng xích cam (timing chain). Xích cam có tuổi thọ rất dài, thường được thiết kế để dùng suốt đời xe, nhưng vẫn có thể kéo dãn hoặc mòn sau một quãng đường rất cao. Ngược lại, nhiều động cơ diesel đời cũ hơn có thể sử dụng dây curoa cam (timing belt). Sơ đồ dây curoa cam này cực kỳ phức tạp, liên quan đến puly trục khuỷu, puly trục cam, puly bơm nhiên liệu (với diesel), puly bơm nước tích hợp và bộ căng đai thủy lực hoặc cơ khí.

Thành Phần	Dây Curoa Phụ (Accessory Belt)	Dây Curoa Cam (Timing Belt) / Xích Cam
Vị trí	Bên ngoài động cơ, dễ tiếp cận	Bên trong động cơ, được bảo vệ bởi nắp đậy
Chức năng	Dẫn động thiết bị phụ trợ	Đồng bộ hóa trục cam & trục khuỷu
Tuổi thọ khuyến cáo	Kiểm tra định kỳ, thay thế khi nứt/mòn (thường 60,000 – 100,000 km)	Thay định kỳ theo khuyến cáo nhà sản xuất (thường 80,000 – 160,000 km với belt). Xích cam có tuổi thọ dài hơn nhiều.
Rủi ro khi hỏng	Hỏng hệ thống phụ trợ, xe không thể hoạt động bình thường	Hư hỏng động cơ nghiêm trọng, sửa chữa tốn kém

Hướng Dẫn Cách Đọc và Tra Cứu Sơ Đồ Dây Curoa Kia Sorento Chính Xác

Không phải lúc nào bạn cũng có sẵn sơ đồ trong sách hướng dẫn.

• Sử dụng Sổ Tay Hướng Dẫn Sử Dụng (Owner’s Manual): Phần bảo dưỡng đôi khi có hình ảnh minh họa cơ bản.
• Tra Cứu Sổ Tay Sửa Chữa (Service Manual/Workshop Manual): Đây là tài liệu chính xác và chi tiết nhất dành cho kỹ thuật viên.

  Cách chính xác nhất là tra cứu thông tin kỹ thuật của động cơ dựa trên mã động cơ (VIN). Nhìn chung, các động cơ xăng Theta II 2.4L và Lambda 3.5L trên Sorento đời mới đều sử dụng xích cam. Các động cơ diesel đời cũ có thể dùng dây curoa cam. Sổ tay hướng dẫn sử dụng hoặc hỏi đại lý chính hãng sẽ cho câu trả lời chắc chắn.

  Khi nào cần thay dây curoa phụ cho Kia Sorento?

  Không có quãng đường cố định, nhưng khuyến nghị chung là kiểm tra kỹ và cân nhắc thay thế sau mỗi 60,000 đến 100,000 km. Các dấu hiệu cần thay ngay bao gồm: tiếng rít ken két khi khởi động hoặc tăng tốc, xuất hiện nhiều vết nứt nhỏ trên bề mặt dây, dây bị xơ, mòn lệch hoặc có vết dầu mỡ bám nhiều.

  Tôi có thể tự thay dây curoa cam theo sơ đồ tìm trên mạng không?

  Không nên. Việc thay dây curoa cam đòi hỏi độ chính xác tuyệt đối về mặt thời gian (timing), dụng cụ chuyên dụng để khóa trục cam và trục khuỷu, cùng kinh nghiệm thực tế. Sai sót một răng trên sơ đồ lắp đặt có thể dẫn đến hư hỏng động cơ nghiêm trọng. Công việc này nên được giao cho kỹ thuật viên có chuyên môn.

  Sơ đồ dây curoa Kia Sorento 2015 và 2020 có giống nhau không?

  Nếu cùng một mã động cơ (ví dụ cùng động cơ 2.4L G4KE), sơ đồ về cơ bản là giống nhau. Tuy nhiên, luôn có những cải tiến nhỏ giữa các năm. Cách tốt nhất là xác định chính xác mã động cơ và tìm sơ đồ tương ứng với mã đó, thay vì chỉ dựa vào năm sản xuất.

  Tiếng rít từ dây curoa có phải lúc nào cũng do dây bị chùng không?

  Không hẳn. Tiếng rít thường do dây bị trượt trên puly, nguyên nhân có thể là dây chùng, bề mặt dây bị dầu mỡ, puly bị mòn hoặc biến dạng, hoặc một thiết bị bị dẫn động (như máy phát điện) đang gặp trục trặc và tạo lực cản quá lớn.

  Kết Luận



  Sơ đồ dây curoa Kia Sorento đóng vai trò như một bản đồ chỉ dẫn quan trọng cho hệ thống truyền động phụ trợ và đồng bộ động cơ. Hiểu rõ sự khác biệt giữa dây curoa phụ và dây curoa cam, biết cách tra cứu sơ đồ chính xác theo mã động cơ, và tuân thủ quy trình thay thế an toàn sẽ giúp bạn chủ động trong việc bảo dưỡng, tránh được những hư hỏng tốn kém không đáng có. Đối với các công việc phức tạp liên quan đến dây curoa cam, việc tìm đến các trung tâm dịch vụ uy tín với kỹ thuật viên lành nghề và dụng cụ chuyên nghiệp luôn là lựa chọn khôn ngoan nhất để bảo vệ “trái tim” của chiếc xe.
