Hướng Dẫn Toàn Diện Sơ Đồ Dây Curoa Ford Ranger: Từ A Đến Z Cho Chủ Xe

Việc nắm vững sơ đồ dây curoa Ford Ranger là kiến thức nền tảng quan trọng đối với mọi chủ xe và thợ kỹ thuật. Hệ thống dây đai dẫn động phụ trợ đóng vai trò như mạch máu cơ học, truyền chuyển động từ trục khuỷu động cơ đến các bộ phận quan trọng như máy phát điện, bơm trợ lực lái, máy nén điều hòa và bơm nước làm mát. Một sơ đồ chính xác không chỉ hỗ trợ công tác bảo dưỡng, thay thế mà còn giúp chẩn đoán nhanh các vấn đề liên quan, đảm bảo chiếc xe bán tải của bạn luôn vận hành trơn tru, mạnh mẽ và an toàn trên mọi cung đường.

Sơ Đồ Dây Curoa Ford Ranger Là Gì Và Tại Sao Nó Quan Trọng?

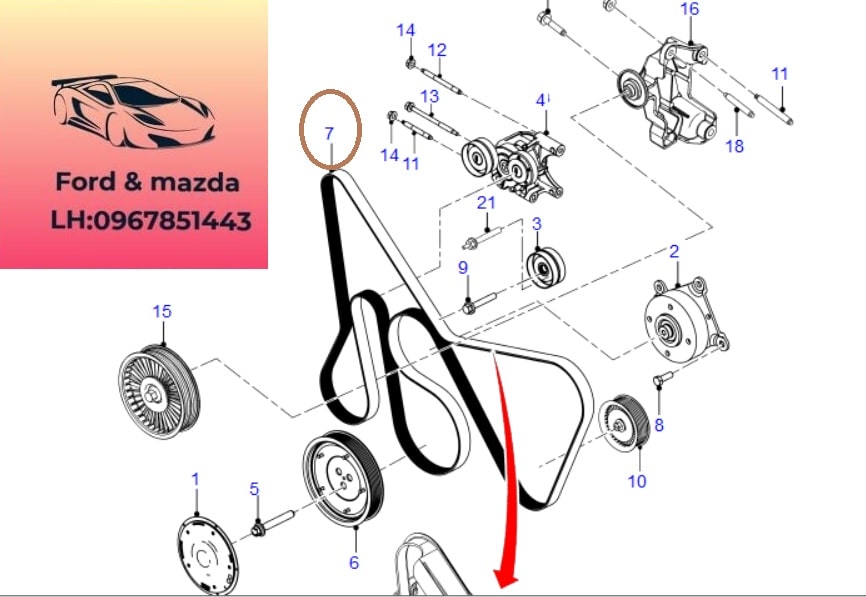

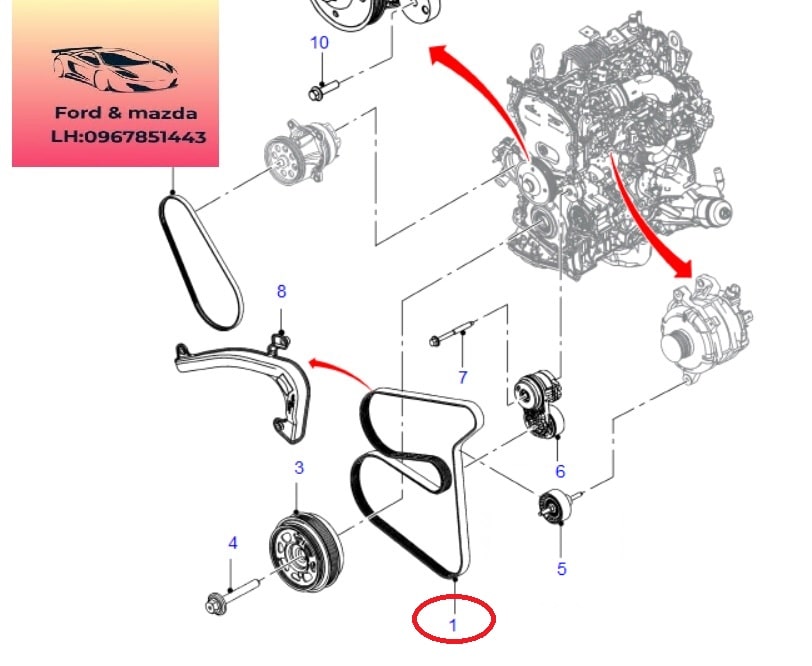

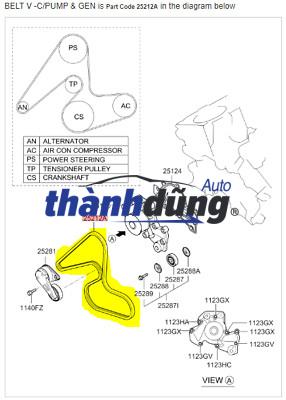

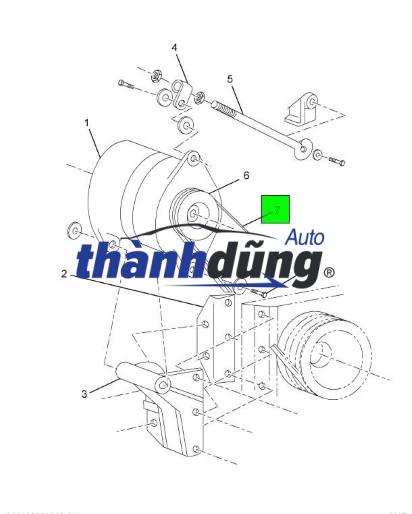

Sơ đồ dây curoa Ford Ranger là một bản vẽ kỹ thuật hoặc hình ảnh minh họa chi tiết đường đi, vị trí lắp đặt và cách thức bố trí của hệ thống dây đai dẫn động trên động cơ. Nó chỉ rõ dây curoa nào quấn qua puly nào, thứ tự và hướng đi của dây, cũng như vị trí của các bộ phận như bánh đà, puly căng đai. Bản chất của sơ đồ là cung cấp một cái nhìn tổng quan và chính xác về cấu trúc cơ học này.

Tầm quan trọng của sơ đồ dây curoa Ford Ranger không thể phủ nhận. Nó là kim chỉ nam cho mọi thao tác liên quan đến hệ thống truyền động phụ. Khi không có sơ đồ chính xác, việc lắp sai thứ tự các puly có thể dẫn đến hư hỏng nghiêm trọng: dây đai bị mài mòn nhanh chóng, gãy đứt đột ngột, khiến các hệ thống như làm mát hoặc nạp điện ngừng hoạt động, gây ra quá nhiệt động cơ và hư hỏng nặng nề. Do đó, việc tham khảo sơ đồ phù hợp với đời xe và loại động cơ cụ thể là bước bắt buộc trước khi tiến hành bất kỳ công việc nào.

Phân Loại Hệ Thống Dây Curoa Trên Ford Ranger Theo Đời Xe

Hệ thống dây curoa trên Ford Ranger đã có nhiều thay đổi qua các thế hệ và tùy thuộc vào loại động cơ. Hiểu rõ sự khác biệt này là chìa khóa để xác định đúng sơ đồ cần dùng.

Dây Curoa Đai Trơn (Serpentine Belt) Cho Các Bộ Phận Phụ Trợ

Đây là loại dây đai rộng, có nhiều rãnh chạy dọc ở mặt trong, được sử dụng phổ biến trên hầu hết các phiên bản Ford Ranger hiện đại. Một dây đai serpentine duy nhất sẽ dẫn động tất cả các puly của hệ thống phụ trợ. Sơ đồ dây curoa ford ranger loại này thường phức tạp hơn, yêu cầu độ chính xác cao khi lắp đặt do đường đi quanh co qua nhiều puly.

Dây Đai Trục Cam (Timing Belt) Và Sự Khác Biệt Căn Bản

Điều quan trọng cần phân biệt là dây curoa phụ trợ (serpentine belt) và dây đai trục cam (timing belt). Trong khi dây curoa phụ trợ dẫn động các hệ thống bên ngoài, dây đai trục cam có nhiệm vụ đồng bộ hóa chuyển động giữa trục khuỷu và trục cam, đảm bảo chu trình nạp, nén, nổ, xả diễn ra chính xác. Trên một số động cơ Ford Ranger đời cũ, đây là bộ phận then chốt. Sơ đồ và quy trình thay thế dây đai trục cam hoàn toàn khác biệt và phức tạp hơn rất nhiều so với dây curoa thông thường.

Biến Thể Theo Động Cơ Và Năm Sản Xuất

Sơ đồ dây curoa Ford Ranger cho động cơ xăng 2.3L, 2.5L đời T6 sẽ khác với sơ đồ cho động cơ diesel 2.0L Bi-Turbo hay 3.2L TDCi. Các phiên bản Ranger Raptor với hệ thống làm mát và hiệu suất cao cũng có thể có cấu hình puly đặc biệt. Sự xuất hiện của các puly phụ cho máy nén điều hòa công suất lớn hoặc bơm trợ lực lái điện tử cũng làm thay đổi sơ đồ tổng thể.

Hướng Dẫn Chi Tiết Đọc Và Áp Dụng Sơ Đồ Dây Curoa Ford Ranger

Một sơ đồ dây curoa ford ranger tiêu chuẩn thường bao gồm các thành phần chính sau đây. Việc nhận diện chúng giúp bạn tự tin hơn khi kiểm tra hoặc thay thế.

• Puly Trục Khuỷu (Crankshaft Pulley): Là puly lớn nhất, gắn trực tiếp vào trục khuỷu động cơ, cung cấp nguồn chuyển động chính cho toàn hệ thống.
• Puly Máy Phát Điện (Alternator Pulley): Dẫn động máy phát để sạc ắc-quy và cung cấp điện cho toàn xe.
• Puly Máy Nén Điều Hòa (A/C Compressor Pulley): Dẫn động máy nén gas điều hòa không khí.
• Puly Bơm Trợ Lực Lái (Power Steering Pump Pulley): Giúp vận hành hệ thống trợ lực lái thủy lực.
• Puly Bơm Nước (Water Pump Pulley): Cực kỳ quan trọng, dẫn động bơm nước tuần hoàn dung dịch làm mát động cơ.
• Bộ Căng Đai (Tensioner): Có thể là cơ học hoặc tự động, có nhiệm vụ duy trì độ căng phù hợp cho dây đai, thường có vạch chỉ thị độ mòn.
• Puly Đổi Hướng (Idler Pulley): Không dẫn động thiết bị nào, chỉ có tác dụng đổi hướng đường chạy của dây đai để tối ưu bố cục.

Quy Trình 6 Bước Thay Thế Dây Curoa Theo Sơ Đồ

1. Xác Định Đúng Sơ Đồ: Tra cứu sơ đồ dây curoa ford ranger chính xác cho model, năm sản xuất và dung tích động cơ của xe bạn. Sử dụng sổ tay hướng dẫn sửa chữa hoặc nguồn thông tin chính thống từ hãng.
2. Chuẩn Bị Dụng Cụ và Phụ Tùng: Chuẩn bị dây curoa mới đúng chủng loại, bộ căng đai mới (nên thay cùng lúc), cùng với các dụng cụ như cờ-lê, tô-vít, thanh nâng đai.
3. Tháo Dây Curoa Cũ: Ghi lại hoặc chụp ảnh đường đi của dây cũ. Sử dụng cờ-lê hoặc thanh chuyên dụng để xoay bộ căng đai về vị trí nhả lực, sau đó trượt dây đai ra khỏi các puly.
4. Kiểm Tra Toàn Bộ Hệ Thống: Kiểm tra kỹ tất cả các puly có xoay trơn tru, không kêu, không bị lắc lư. Thay thế ngay puly bơm nước hoặc puly đổi hướng nếu có dấu hiệu hư hỏng.
5. Lắp Dây Curoa Mới Theo Sơ Đồ: Căn cứ vào sơ đồ đã chuẩn bị, luồn dây đai mới qua các puly theo đúng thứ tự. Thường bắt đầu từ puly trục khuỷu. Đảm bảo các rãnh của dây đai khớp hoàn toàn với rãnh trên puly.
6. Căng Đai và Kiểm Tra: Dùng lực xoay bộ căng đai để tạo đủ độ trùng, luồn dây đai qua puly cuối cùng rồi từ từ nhả lực căng ra. Khởi động động cơ và quan sát dây đai chạy ổn định, không phát ra tiếng rít hoặc lệch hướng.

Sai Lầm Thường Gặp Khi Sử Dụng Sơ Đồ Dây Curoa Ford Ranger Và Cách Phòng Tránh

Ngay cả với sơ đồ trong tay, nhiều người vẫn mắc phải những lỗi cơ bản dẫn đến hậu quả tốn kém.

• Sai Lầm 1: Sử Dụng Sơ Đồ Không Chính Xác Cho Đời Xe: Dùng sơ đồ của Ranger 3.2L cho xe 2.2L có thể dẫn đến đường đi dây đai sai, gây quá tải hoặc trượt đai. Luôn xác minh số VIN và thông số động cơ.
• Sai Lầm 2: Bỏ Qua Bước Kiểm Tra Puly và Bộ Căng Đai: Chỉ thay dây đai mà không kiểm tra puly bị mòn, ổ bi kêu hoặc bộ căng đai yếu sẽ khiến dây đai mới nhanh chóng hỏng trở lại. Đây là nguyên tắc bảo dưỡng then chốt.
• Sai Lầm 3: Lắp Ngược Chiều Dây Đai: Một số sơ đồ dây curoa ford ranger yêu cầu chiều lắp cụ thể. Lắp ngược chiều có thể làm giảm tuổi thọ dây đai do cấu trúc lớp vải gia cường bị ảnh hưởng.
• Sai Lầm 4: Điều Chỉnh Độ Căng Không Đúng: Dây đai quá căng gây tải nặng lên ổ bi các puly, dẫn đến cháy ổ bi. Dây đai quá trùng sẽ gây trượt, sinh nhiệt, mài mòn nhanh và không truyền đủ công suất cho máy phát hay bơm nước.

Lưu Ý Quan Trọng Khi Bảo Dưỡng Hệ Thống Dây Curoa Ford Ranger



Để hệ thống hoạt động bền bỉ, ngoài việc tuân thủ sơ đồ, cần ghi nhớ những điểm then chốt sau.

• Tuổi Thọ và Chu Kỳ Thay Thế: Dây curoa serpentine trên Ford Ranger nên được kiểm tra định kỳ mỗi 20.000 km và xem xét thay thế sau 80.000 – 100.000 km tùy điều kiện vận hành. Dây đai trục cam (nếu có) có chu kỳ thay thế nghiêm ngặt hơn, thường từ 150.000 – 200.000 km và tuyệt đối không được để đứt.
• Dấu Hiệu Cảnh Báo Hư Hỏng: Tiếng rít ken két khi khởi động hoặc tăng tốc là dấu hiệu dây đai bị trượt. Tiếng lạch cạch, lộp cộp có thể xuất phát từ ổ bi puly hỏng. Các vết nứt, xơ, bóng nhẵn hoặc mất đoạn trên bề mặt dây đai là tín hiệu cần thay mới ngay.
• Lựa Chọn Phụ Tùng Thay Thế: Ưu tiên sử dụng dây curoa chính hãng Ford hoặc các thương hiệu thay thế có uy tín như Gates, Dayco, Continental. Chất lượng dây đai kém cỏi sẽ không chịu được nhiệt độ và lực căng cao trong động cơ.
• An Toàn Khi Thao Tác: Luôn ngắt kết nối cọc âm của ắc-quy trước khi làm việc. Đảm bảo động cơ đã nguội hoàn toàn. Không dùng tay không để kiểm tra dây đai khi động cơ đang chạy.

Câu Hỏi Thường Gặp Về Sơ Đồ Dây Curoa Ford Ranger

Làm thế nào để tìm sơ đồ dây curoa chính xác cho Ford Ranger của tôi?

Cách chính xác nhất là tra cứu bằng số VIN của xe trên các cổng thông tin kỹ thuật của Ford hoặc phần mềm chẩn đoán chuyên dụng. Bạn cũng có thể tham khảo sổ tay hướng dẫn sửa chữa (Service Manual) cho model và năm sản xuất cụ thể của xe.

Sơ đồ dây curoa ford ranger 2.2L và 3.2L có giống nhau không?

Về cơ bản, sơ đồ cho hai động cơ này trên cùng đời xe T6 là tương tự nhau vì chúng chia sẻ kiến trúc động cơ chung. Tuy nhiên, có thể có sự khác biệt nhỏ về kích thước puly hoặc số lượng puly đổi hướng. Luôn kiểm tra mã động cơ để có thông tin chính xác nhất.

Tại sao nên thay bộ căng đai cùng lúc với dây curoa mới?

Bộ căng đai là chi tiết chịu lực liên tục, lò xo hoặc cơ cấu thủy lực bên trong có thể bị mệt sau một chu kỳ sử dụng dài. Thay thế phòng ngừa cùng lúc với dây đai mới giúp đảm bảo độ căng ổn định, tối ưu tuổi thọ cho dây đai mới và tránh phải tháo lắp hệ thống hai lần.

Dấu hiệu nào cho thấy puly bơm nước bị hỏng và ảnh hưởng đến sơ đồ?

Puly bơm nước hỏng thường kêu rít hoặc lắc lư. Khi tháo dây curoa ra để kiểm tra, nếu puly bơm nước xoay không êm, có khe hở hoặc rò rỉ nước làm mát tại trục, cần thay thế ngay. Việc lắp dây đai mới lên một puly bơm nước hỏng sẽ nhanh chóng làm hỏng dây đai và có nguy cơ gây quá nhiệt động cơ.

Có thể tự thay dây curoa ford ranger tại nhà chỉ với sơ đồ không?

Hoàn toàn có thể nếu bạn có kiến thức cơ bản về cơ khí, dụng cụ phù hợp và tuân thủ chính xác sơ đồ dây curoa ford ranger cùng các bước an toàn. Công việc này được đánh giá ở mức độ trung bình. Tuy nhiên, nếu không tự tin, đặc biệt với các động cơ có bố trí khoang máy chật hẹp, việc nhờ đến thợ chuyên nghiệp là lựa chọn an toàn hơn để tránh các sai sót tốn kém.

Kết Luận

Sơ đồ dây curoa Ford Ranger không đơn thuần là một bản vẽ kỹ thuật, mà là công cụ thiết yếu đảm bảo sự sống còn của hệ thống truyền động phụ trợ trên chiếc xe của bạn. Hiểu rõ cấu trúc, thành phần và biết cách áp dụng chính xác sơ đồ theo từng đời xe, động cơ sẽ giúp chủ xe chủ động trong công tác bảo dưỡng, chẩn đoán sớm các vấn đề và thực hiện thay thế một cách an toàn, hiệu quả. Việc đầu tư thời gian tìm hiểu sơ đồ phù hợp, kết hợp với lựa chọn phụ tùng chất lượng và tuân thủ quy trình, chính là chìa khóa để duy trì sự mạnh mẽ và độ tin cậy lâu dài cho chiếc Ford Ranger – người bạn đồng hành trên mọi nẻo đường.
