Quy trình nhiệt luyện trục dẫn động xe ô tô: Đảm bảo độ bền cơ học

Trục dẫn động (Drive Axle hoặc Driveshaft) là một trong những bộ phận truyền lực quan trọng nhất trong hệ thống truyền động của xe ô tô, chịu trách nhiệm truyền mô-men xoắn từ hộp số đến bánh xe. Độ bền và khả năng chịu tải của trục dẫn động quyết định trực tiếp đến hiệu suất vận hành và đặc biệt là sự an toàn của chiếc xe. Để đạt được các yêu cầu khắt khe về tính chất cơ học như độ cứng bề mặt cao, khả năng chống mài mòn và độ dẻo dai ở lõi, các nhà sản xuất ô tô bắt buộc phải áp dụng quy trình nhiệt luyện trục dẫn động xe ô tô một cách nghiêm ngặt.

Quy trình nhiệt luyện không chỉ là một bước gia công thông thường mà là một công nghệ luyện kim phức tạp nhằm thay đổi vi cấu trúc bên trong vật liệu thép, giúp trục dẫn động có thể hoạt động bền bỉ dưới các điều kiện khắc nghiệt như tải trọng động, va đập và ma sát liên tục. Bài viết chuyên sâu này của Thiên Minh Auto Safety sẽ phân tích chi tiết từng giai đoạn trong quy trình này, từ nguyên lý cơ bản đến các phương pháp kiểm soát chất lượng tiên tiến.

Tổng quan về Trục Dẫn Động và Yêu cầu Vật liệu

Có thể bạn quan tâm: Quy Trình Quản Lý Và Điều Hành Xe Ô Tô Chuẩn Xác

Trục dẫn động, thường được gọi là trục láp hoặc bán trục, là cầu nối cuối cùng trong chuỗi truyền lực. Nó phải đảm bảo hai yếu tố mâu thuẫn: phải đủ cứng để chống lại sự mài mòn và biến dạng bề mặt, nhưng cũng phải đủ dẻo dai để hấp thụ các cú sốc và tải trọng lớn mà không bị gãy giòn.

Vai trò cốt lõi của Trục Dẫn Động

Trục dẫn động chịu trách nhiệm truyền lực quay và mô-men xoắn lớn, đặc biệt là trong các tình huống tăng tốc đột ngột, phanh gấp hoặc di chuyển qua địa hình gồ ghề. Các ứng suất chính tác động lên trục bao gồm:

1. Ứng suất xoắn (Torsional Stress): Phát sinh từ việc truyền mô-men xoắn.
2. Ứng suất uốn (Bending Stress): Phát sinh khi xe vào cua hoặc do tải trọng đứng.
3. Ứng suất mỏi (Fatigue Stress): Do chu kỳ tải và dỡ tải lặp đi lặp lại.

Để chống lại những ứng suất này, vật liệu chế tạo trục thường là thép hợp kim trung bình hoặc thép hợp kim thấp (như thép 40Cr, 4140, 4340 hoặc SCM440). Tuy nhiên, thép thô chưa qua xử lý nhiệt sẽ không đủ khả năng đáp ứng yêu cầu vận hành.

Lý do cần Nhiệt Luyện

Nhiệt luyện là quá trình nung nóng kim loại lên đến nhiệt độ tới hạn (critical temperature), giữ nhiệt trong một khoảng thời gian nhất định, sau đó làm nguội theo tốc độ được kiểm soát. Mục đích của quy trình này là:

• Tăng độ cứng bề mặt: Giúp trục chống lại mài mòn và xâm thực.
• Duy trì độ dẻo dai lõi: Đảm bảo trục không bị gãy giòn khi chịu tải trọng va đập lớn.
• Cải thiện giới hạn mỏi: Tăng tuổi thọ của bộ phận dưới các chu kỳ ứng suất lặp lại.
• Ổn định kích thước: Giảm thiểu biến dạng sau khi gia công cơ khí.

Việc đầu tư vào một quy trình nhiệt luyện trục dẫn động xe ô tô chất lượng là yếu tố then chốt để đảm bảo chiếc xe có thể duy trì khả năng vận hành an toàn và ổn định trong suốt vòng đời sử dụng.

Tóm tắt 5 bước chính trong quy trình nhiệt luyện trục dẫn động

Có thể bạn quan tâm: Quy Trình Rửa Xe Ô Tô Như Thế Nào Để Sạch Bóng, Không Xước Sơn?

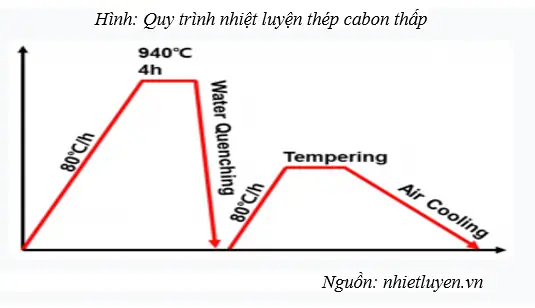

Quy trình nhiệt luyện cho các chi tiết chịu tải trọng cao như trục dẫn động thường bao gồm các bước sau. Đây là một quy trình kỹ thuật phức tạp đòi hỏi sự kiểm soát nhiệt độ và thời gian chính xác tuyệt đối.

1. Chuẩn bị và Làm sạch: Kiểm tra phôi thép, đảm bảo không có khuyết tật bề mặt, sau đó làm sạch hoàn toàn dầu mỡ và tạp chất để quá trình gia nhiệt diễn ra đồng nhất.
2. Gia nhiệt sơ bộ (Preheating) và Gia nhiệt chính: Nung nóng từ từ phôi thép đến nhiệt độ Austenit hóa (thường từ 800°C đến 950°C, tùy thuộc vào mác thép) trong môi trường khí bảo vệ hoặc muối nóng chảy.
3. Giữ nhiệt (Soaking): Giữ phôi thép ở nhiệt độ cao đã xác định trong khoảng thời gian đủ để vi cấu trúc Austenit được hình thành đồng đều trên toàn bộ tiết diện chi tiết.
4. Làm nguội (Quenching): Hạ nhiệt độ đột ngột trong môi trường làm nguội (dầu, nước, polyme hoặc khí) để chuyển hóa Austenit thành Martensite – cấu trúc siêu cứng, từ đó tăng đáng kể độ cứng của trục.
5. Ram (Tempering): Nung nóng lại chi tiết đã tôi đến nhiệt độ thấp hơn (thường từ 150°C đến 650°C) rồi làm nguội chậm. Bước này giúp giảm ứng suất nội, tăng độ dẻo dai, và điều chỉnh độ cứng cuối cùng.

Quy trình nhiệt luyện trục dẫn động xe ô tô chi tiết và chuyên sâu

Có thể bạn quan tâm: Các Bước Hoàn Chỉnh Trong Quy Trình Thi Thực Hành Lái Xe Ô Tô B2

Để đạt được sự cân bằng tối ưu giữa độ cứng bề mặt và độ dẻo dai lõi, các nhà sản xuất thường áp dụng phương pháp nhiệt luyện toàn bộ kết hợp với các kỹ thuật tôi bề mặt, trong đó phổ biến nhất là quá trình Tôi và Ram (Quenching and Tempering) hoặc Thấm Carbon (Carburizing).

## 1. Lựa chọn vật liệu và Gia công chuẩn bị

Quy trình bắt đầu từ khâu lựa chọn vật liệu. Hầu hết các trục dẫn động hiện đại sử dụng thép hợp kim, chẳng hạn như thép Crom-Molybden (Cr-Mo) hoặc thép Niken-Crom-Molybden (Ni-Cr-Mo), vì chúng có khả năng phản ứng tốt với nhiệt luyện (tức là có độ thấm tôi cao).

### 1.1. Chuẩn bị phôi và Tiền xử lý

Trước khi đưa vào lò, các chi tiết trục dẫn động đã được gia công cơ khí gần với kích thước cuối cùng. Việc làm sạch bề mặt là bắt buộc. Bề mặt phải được loại bỏ hoàn toàn dầu, mỡ, gỉ sét hoặc cặn bẩn, bởi vì những tạp chất này có thể gây ra hiện tượng tôi không đồng đều hoặc làm suy giảm chất lượng của môi trường khí trong lò nhiệt luyện.

Trong một số trường hợp, nếu chi tiết quá lớn hoặc có hình dạng phức tạp, người ta có thể thực hiện bước Ủ (Annealing) hoặc Thường hóa (Normalizing) trước để giải phóng ứng suất bên trong do quá trình đúc hoặc rèn gây ra, từ đó giảm thiểu nguy cơ nứt và biến dạng trong quá trình tôi chính.

## 2. Giai đoạn Gia nhiệt Austenit hóa

Đây là giai đoạn quan trọng nhất, nơi vi cấu trúc ban đầu của thép (Ferrite và Perlite) được chuyển hóa thành Austenit – một pha trung gian có khả năng hòa tan Carbon.

### 2.1. Nhiệt độ tới hạn và Vùng gia nhiệt

Thép cần được nung nóng lên trên nhiệt độ tới hạn trên (Upper Critical Temperature – Ac3), thường nằm trong khoảng 800°C đến 950°C. Việc kiểm soát tốc độ gia nhiệt phải được thực hiện cẩn thận:

• Gia nhiệt chậm ở nhiệt độ thấp: Giúp tránh tạo ra chênh lệch nhiệt độ lớn giữa bề mặt và lõi, giảm ứng suất nhiệt.
• Gia nhiệt nhanh ở nhiệt độ cao (trên Ac1): Đẩy nhanh quá trình chuyển pha.

Trong các lò công nghiệp hiện đại, quy trình này thường được thực hiện trong môi trường được kiểm soát khí (Endogas) hoặc trong bể muối nóng chảy. Việc này nhằm mục đích ngăn chặn quá trình Oxy hóa (tạo vảy) và thoát Carbon (Decarburization) khỏi bề mặt chi tiết, đảm bảo độ cứng bề mặt sau này.

### 2.2. Thời gian Giữ nhiệt (Soaking Time)

Thời gian giữ nhiệt là khoảng thời gian chi tiết được duy trì ở nhiệt độ Austenit hóa. Khoảng thời gian này phải đủ dài để toàn bộ Carbon được hòa tan đồng đều vào pha Austenit và vi cấu trúc đạt trạng thái ổn định. Nếu thời gian giữ nhiệt quá ngắn, quá trình chuyển pha sẽ không hoàn tất; nếu quá dài, có thể gây lớn hạt (Grain Growth), làm giảm tính chất cơ học cuối cùng.

Các kỹ sư luyện kim thường tính toán thời gian giữ nhiệt dựa trên công thức phụ thuộc vào độ dày của chi tiết (tiết diện lớn nhất).

## 3. Quá trình Tôi cứng (Quenching)

Tôi cứng là bước làm nguội nhanh chi tiết từ nhiệt độ Austenit hóa. Mục tiêu là làm chi tiết nguội nhanh hơn tốc độ làm nguội tới hạn (Critical Cooling Rate) của mác thép đó, đảm bảo toàn bộ pha Austenit được chuyển hóa thành Martensite. Martensite là pha siêu bão hòa Carbon, mang lại độ cứng vượt trội cho vật liệu.

### 3.1. Lựa chọn Môi trường Tôi (Quenching Medium)

Việc lựa chọn môi trường tôi phụ thuộc vào độ thấm tôi của vật liệu và hình dạng của trục. Lựa chọn này trực tiếp ảnh hưởng đến tốc độ làm nguội và ứng suất nhiệt nội phát sinh:

• Dầu: Thường dùng cho các mác thép hợp kim có độ thấm tôi cao. Dầu cung cấp tốc độ làm nguội trung bình, giảm thiểu nguy cơ nứt và biến dạng.
• Polyme (Polymer Quenchants): Là dung dịch nước chứa polyme, cung cấp tốc độ làm nguội linh hoạt, thường nhanh hơn dầu nhưng chậm hơn nước.
• Nước muối: Cung cấp tốc độ làm nguội nhanh nhất, nhưng chỉ sử dụng cho các loại thép Carbon thấp hoặc các chi tiết có hình dạng đơn giản do nguy cơ nứt và biến dạng cao.
• Khí (Gas Quenching): Sử dụng trong các lò chân không, thường dùng cho thép công cụ hoặc các chi tiết yêu cầu độ méo tối thiểu.

### 3.2. Nguy cơ Ứng suất Nội và Biến dạng

Làm nguội đột ngột tạo ra sự chênh lệch nhiệt độ lớn giữa bề mặt và lõi, dẫn đến ứng suất kéo và nén bên trong vật liệu (Residual Stress). Đối với các chi tiết dài và mảnh như trục dẫn động, ứng suất này có thể gây ra hiện tượng cong vênh (warping) hoặc nứt gãy. Do đó, việc kiểm soát tốc độ làm nguội và sử dụng các công nghệ tôi tiên tiến (ví dụ: tôi đẳng nhiệt – Isothermal Quenching) là cực kỳ quan trọng để giảm thiểu khuyết tật.

Việc tuân thủ quy trình nhiệt luyện chính xác giúp trục dẫn động có thể chịu được các va đập và tải trọng lớn trong quá trình vận hành, đóng góp vào tính năng an toàn tổng thể của xe ô tô.

## 4. Giai đoạn Ram (Tempering) – Tăng độ dẻo dai

Martensite thu được sau khi tôi có độ cứng cao nhưng lại rất giòn và chứa đựng lượng ứng suất nội cực lớn. Nếu không được Ram, trục dẫn động sẽ dễ bị gãy giòn ngay cả dưới tải trọng bình thường.

Ram là quá trình nung nóng lại chi tiết đã tôi cứng đến một nhiệt độ thấp hơn Ac1 (thường từ 150°C đến 650°C) và giữ trong một khoảng thời gian nhất định (thường là 1-2 giờ).

### 4.1. Mục đích của Quá trình Ram

• Giảm độ giòn: Martensite được chuyển hóa thành Tempered Martensite (Martensite Ram), một cấu trúc ổn định hơn, giảm độ giòn.
• Giải phóng ứng suất nội: Ứng suất nhiệt và ứng suất chuyển pha tích tụ trong quá trình tôi được giải phóng.
• Điều chỉnh độ cứng: Nhiệt độ Ram càng cao, độ cứng giảm càng nhiều nhưng độ dẻo dai (toughness) và độ bền va đập (impact strength) càng tăng. Kỹ sư phải chọn nhiệt độ Ram tối ưu để đạt được sự cân bằng giữa độ cứng yêu cầu và độ dẻo dai.

Trục dẫn động thường được Ram ở nhiệt độ tương đối cao (từ 500°C trở lên) để đạt được độ dẻo dai tối đa, dù điều này làm giảm một chút độ cứng tổng thể. Độ cứng yêu cầu cuối cùng cho trục dẫn động thường nằm trong khoảng 30–45 HRC (Hardness Rockwell C).

## 5. Các phương pháp nhiệt luyện tiên tiến cho Trục Dẫn Động

Trong nhiều ứng dụng xe hiệu suất cao hoặc tải nặng, trục dẫn động cần độ cứng bề mặt cực cao trong khi lõi vẫn giữ được sự mềm dẻo. Các kỹ thuật nhiệt luyện hóa nhiệt hoặc tôi bề mặt được áp dụng.

### 5.1. Thấm Carbon (Carburizing)

Thấm Carbon là một kỹ thuật hóa nhiệt, trong đó chi tiết được nung nóng trong môi trường giàu Carbon (khí, lỏng hoặc rắn) để Carbon khuếch tán vào bề mặt thép.

• Quy trình: Trục được nung nóng trong lò chứa khí Carbon (như Metan hoặc Propane) ở nhiệt độ 900°C–950°C. Carbon khuếch tán tạo ra một lớp bề mặt giàu Carbon (ví dụ: 0.8% – 1.0% Carbon) và lõi vẫn giữ mức Carbon thấp (0.2% – 0.4% Carbon).
• Tôi và Ram: Sau khi thấm Carbon, chi tiết được tôi cứng và Ram. Lớp bề mặt giàu Carbon sẽ chuyển thành Martensite cực cứng (đến 60 HRC), trong khi lõi Carbon thấp vẫn giữ nguyên độ dẻo dai. Phương pháp này cực kỳ hiệu quả trong việc chống mài mòn cho các bề mặt tiếp xúc.

### 5.2. Tôi Cảm ứng (Induction Hardening)

Tôi cảm ứng là phương pháp chỉ nhiệt luyện bề mặt chi tiết bằng cách sử dụng trường điện từ tần số cao. Đây là phương pháp phổ biến nhất cho trục dẫn động tiêu chuẩn do tốc độ xử lý nhanh và khả năng kiểm soát chính xác độ sâu lớp cứng.

• Quy trình: Trục được đặt bên trong một cuộn dây cảm ứng (Inductor). Dòng điện xoay chiều chạy qua cuộn dây tạo ra nhiệt độ cao trên bề mặt chi tiết (Hiệu ứng Skin).
• Ưu điểm: Quá trình chỉ mất vài giây, hạn chế biến dạng tối đa và chỉ làm cứng lớp bề mặt (thường sâu 1-5 mm), giữ nguyên độ dẻo dai của lõi thép. Sau khi gia nhiệt, bề mặt được làm nguội nhanh chóng bằng phun nước hoặc polyme.

### 5.3. Xử lý đông lạnh (Cryogenic Treatment)

Đây là phương pháp bổ sung sau quá trình tôi và Ram. Trục dẫn động được làm nguội xuống nhiệt độ rất thấp (dưới -100°C) bằng Nitơ lỏng. Mục đích là để chuyển hóa phần Austenit sót (Residual Austenite) không mong muốn còn lại sau khi tôi thành Martensite. Xử lý đông lạnh giúp tăng thêm độ cứng, độ bền mòn và ổn định kích thước chi tiết.

## 6. Kiểm soát chất lượng và An toàn

Một quy trình nhiệt luyện trục dẫn động xe ô tô được coi là hoàn chỉnh khi sản phẩm cuối cùng đáp ứng tất cả các tiêu chuẩn kỹ thuật khắt khe. Việc kiểm soát chất lượng không chỉ là kiểm tra sản phẩm cuối mà còn phải theo dõi chặt chẽ mọi thông số trong quá trình sản xuất.

### 6.1. Kiểm tra Tính chất Cơ học

Các thử nghiệm chính xác được thực hiện để đánh giá hiệu quả của quá trình nhiệt luyện:

1. Đo độ cứng (Hardness Testing): Sử dụng máy đo độ cứng Rockwell (HRC) hoặc Vickers (HV) để kiểm tra độ cứng bề mặt và độ cứng lõi. Đối với các chi tiết thấm carbon, cần phải kiểm tra độ cứng của lớp thấm và độ cứng của lõi.
2. Đo độ sâu lớp cứng (Case Depth Measurement): Đặc biệt quan trọng đối với các chi tiết tôi bề mặt hoặc thấm carbon. Mẫu được cắt ngang, đánh bóng và kiểm tra dưới kính hiển vi để xác định độ sâu của lớp Martensite.
3. Kiểm tra vi cấu trúc (Microstructure Analysis): Quan sát cấu trúc kim loại dưới kính hiển vi để đảm bảo sự chuyển hóa pha đã hoàn tất, không có sự xuất hiện của Austenit sót quá mức hoặc các pha không mong muốn khác.
4. Thử nghiệm mỏi (Fatigue Testing): Mô phỏng các chu kỳ tải trọng thực tế để đánh giá tuổi thọ của trục. Đây là thử nghiệm quan trọng nhất để xác nhận độ bền an toàn của chi tiết.

### 6.2. Kiểm tra Kích thước và Biến dạng

Do nhiệt luyện là quá trình ở nhiệt độ cao, biến dạng là không thể tránh khỏi. Các kỹ thuật viên sử dụng máy đo tọa độ (CMM) để kiểm tra độ cong, độ tròn và các thông số kích thước quan trọng khác của trục. Nếu biến dạng vượt quá giới hạn cho phép, trục phải được gia công lại (mài, đánh bóng) hoặc thậm chí bị loại bỏ.

### 6.3. Tiêu chuẩn ngành và Ứng dụng An toàn

Trong ngành công nghiệp ô tô, các bộ phận chịu tải trọng như trục dẫn động phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như SAE International (Society of Automotive Engineers) và ISO. Bất kỳ sự sai sót nào trong quá trình nhiệt luyện đều có thể dẫn đến hỏng hóc sớm của trục, gây mất kiểm soát xe và dẫn đến tai nạn nghiêm trọng.

Sự chính xác và độ tin cậy trong quy trình nhiệt luyện trục dẫn động xe ô tô trực tiếp nâng cao tính an toàn chủ động của phương tiện. Một trục dẫn động có độ bền vượt trội sẽ giảm thiểu rủi ro hỏng hóc cơ khí bất ngờ, đặc biệt khi xe vận hành ở tốc độ cao hoặc tải nặng.

Vai trò của Luyện Kim trong Bảo dưỡng Ô tô

Mặc dù chủ xe ô tô thông thường ít khi tiếp xúc trực tiếp với các khái niệm về luyện kim, nhưng sự hiểu biết về độ bền của các chi tiết này là nền tảng cho việc lựa chọn phụ tùng thay thế và đánh giá chất lượng sửa chữa.

## Ứng dụng kiến thức kỹ thuật vào thực tiễn bảo dưỡng

Khi cần thay thế trục dẫn động, các chủ xe và kỹ thuật viên cần phải cảnh giác với các sản phẩm phụ tùng giá rẻ, không rõ nguồn gốc. Những chi tiết này thường bỏ qua hoặc thực hiện sơ sài quy trình nhiệt luyện trục dẫn động xe ô tô, dẫn đến:

1. Độ cứng không đạt yêu cầu: Trục dễ bị mài mòn nhanh chóng, đặc biệt tại các khớp nối (CV joints).
2. Độ dẻo dai thấp: Khả năng chịu va đập kém, dễ bị gãy giòn khi xe gặp sốc mạnh hoặc khi chịu tải mô-men xoắn lớn.
3. Ứng suất nội cao: Có thể dẫn đến nứt âm ỉ (micro-cracks) và hỏng hóc do mỏi sớm hơn nhiều so với tuổi thọ thiết kế.

Các nhà sản xuất phụ tùng OEM (Original Equipment Manufacturer) luôn đảm bảo rằng quy trình nhiệt luyện của họ đáp ứng hoặc vượt qua các tiêu chuẩn kỹ thuật nghiêm ngặt. Việc lựa chọn phụ tùng chính hãng hoặc tương đương chất lượng cao là cách tốt nhất để duy trì tính toàn vẹn cơ học và an toàn của chiếc xe.

## Thách thức đối với các vật liệu mới

Trong xu hướng xe điện (EV) và xe Hybrid, yêu cầu về độ bền của trục dẫn động thậm chí còn cao hơn do mô-men xoắn tức thời (instant torque) của động cơ điện thường rất lớn. Để đối phó với điều này, các kỹ thuật nhiệt luyện không ngừng được cải tiến, bao gồm việc sử dụng vật liệu thép siêu bền (Ultra-High Strength Steel) và các quy trình hóa nhiệt mới như Nitriding (Thấm Nitơ) để tạo ra lớp bề mặt cứng hơn và chịu mài mòn tốt hơn mà không làm tổn hại đến độ dẻo dai lõi.

Kỹ thuật tôi cảm ứng hiện đại còn cho phép kiểm soát hồ sơ nhiệt độ theo từng phần nhỏ của trục, tối ưu hóa tính chất cơ học chính xác tại các điểm chịu ứng suất cục bộ cao, chẳng hạn như khu vực khớp nối hoặc spline.

## Câu hỏi thường gặp về nhiệt luyện ô tô

### Nhiệt luyện có làm tăng trọng lượng của trục dẫn động không?

Không. Nhiệt luyện là quá trình thay đổi vi cấu trúc bên trong vật liệu, biến đổi cách sắp xếp các nguyên tử Carbon và Sắt. Quá trình này không làm thay đổi khối lượng hoặc thành phần hóa học tổng thể của thép (trừ các phương pháp hóa nhiệt như thấm carbon, chỉ thay đổi thành phần trên bề mặt). Mục đích là tăng cường các thuộc tính cơ học mà không ảnh hưởng đến thiết kế vật lý của chi tiết.

### Tại sao cần phải Ram sau khi Tôi?

Tôi cứng tạo ra Martensite, một pha rất cứng nhưng cực kỳ giòn. Sự giòn này là do ứng suất nội cao và vi cấu trúc chưa ổn định. Ram (Tempering) là bước “làm dịu” chi tiết, giải phóng ứng suất, tăng độ dẻo dai và khả năng chịu va đập. Nếu không Ram, trục dẫn động sẽ dễ dàng bị nứt gãy trong quá trình hoạt động.

### Phụ tùng chính hãng có khác biệt gì về nhiệt luyện so với phụ tùng aftermarket?

Sự khác biệt lớn nhất thường nằm ở khâu kiểm soát chất lượng và sự chính xác của quy trình. Phụ tùng chính hãng (OEM) được sản xuất theo quy trình nghiêm ngặt, sử dụng các lò nhiệt luyện được hiệu chuẩn liên tục và tuân thủ các tiêu chuẩn kỹ thuật về độ sâu lớp cứng, độ cứng lõi, và kiểm soát biến dạng. Nhiều phụ tùng aftermarket (không chính hãng) giá rẻ có thể bỏ qua bước Ram hoặc thực hiện Tôi không đúng tốc độ, dẫn đến trục có độ cứng thấp hơn hoặc dễ bị gãy giòn.

### Xử lý bề mặt (Surface Finishing) có vai trò gì sau nhiệt luyện?

Sau khi hoàn thành quy trình nhiệt luyện trục dẫn động xe ô tô và Ram, trục thường cần được gia công hoàn thiện (finishing) như mài hoặc đánh bóng để đạt được dung sai kích thước chính xác và độ nhẵn bề mặt cần thiết. Trong một số trường hợp, lớp phủ chống ăn mòn (ví dụ: Phosphate coating) có thể được áp dụng để bảo vệ thép khỏi môi trường ẩm ướt và muối.

Quá trình nhiệt luyện đối với trục dẫn động không chỉ là một quy trình kỹ thuật thông thường mà còn là yếu tố nền tảng đảm bảo độ bền, tuổi thọ và an toàn cho hệ thống truyền động xe ô tô. Từ việc lựa chọn mác thép hợp kim, kiểm soát nhiệt độ Austenit hóa, tốc độ làm nguội chính xác, cho đến việc thực hiện quá trình Ram tỉ mỉ, mọi bước trong quy trình nhiệt luyện trục dẫn động xe ô tô đều nhằm mục đích tạo ra một chi tiết có khả năng hoạt động ổn định dưới áp lực cao. Sự hiểu biết sâu sắc về các quy trình luyện kim này giúp kỹ sư thiết kế các hệ thống an toàn hơn và giúp người tiêu dùng có cơ sở để đánh giá chất lượng các phụ tùng thay thế.

Cập Nhật Lúc Tháng mười một 16, 2025 by Huỳnh Thanh Vi
