Khi lái xe, việc hiểu rõ hệ thống điện là một phần quan trọng giúp bạn chủ động xử lý các sự cố nhỏ. Một trong những thành phần then chốt nhưng dễ bị bỏ qua chính là ký hiệu cầu chì trên xe ô tô. Những ký hiệu tưởng chừng đơn giản này lại ẩn chứa thông tin chi tiết về từng thiết bị điện trên xe, từ đèn pha, còi, đến điều hòa hay hệ thống phun xăng. Việc nắm rõ các ký hiệu này không chỉ giúp bạn nhanh chóng xác định nguyên nhân khi thiết bị ngừng hoạt động mà còn tiết kiệm thời gian và chi phí sửa chữa.
Bài viết này sẽ cung cấp cho bạn một cẩm nang chi tiết về vị trí, các loại cầu chì phổ biến, bảng giải mã ký hiệu cầu chì trên xe ô tô, cùng với hướng dẫn kiểm tra và thay thế cầu chì một cách an toàn và chính xác. Kiến thức này đặc biệt hữu ích cho những ai mới làm quen với xe hơi hoặc muốn tự mình chăm sóc “xế yêu” một cách toàn diện.
Có thể bạn quan tâm: Quên Mang Giấy Tờ Xe Ô Tô Bị Phạt Bao Nhiêu Tiền Năm 2025?
Hiểu Về Cầu Chì Ô Tô: Vị Trí Và Chức Năng
Tổng quan nội dung
Vị trí hộp cầu chì trên các dòng xe phổ biến
Hộp cầu chì (hay còn gọi là hộp công tắc) là nơi tập trung các cầu chì bảo vệ mạch điện của xe. Thông thường, một chiếc ô tô sẽ có hai hộp cầu chì chính.
Hộp cầu chì chính (khoang động cơ): Nằm dưới nắp capo, thường ở gần ắc quy, bên trái hoặc bên phải. Hộp này chứa các cầu chì bảo vệ các thiết bị tiêu thụ điện lớn như hệ thống đề, bơm nhiên liệu, hệ thống làm mát (quạt két), đèn pha và các bộ phận liên quan trực tiếp đến động cơ.
Hộp cầu chì phụ (khoang cabin): Nằm dưới bảng táp-lô, phía trước người lái hoặc hành khách. Hộp này quản lý các thiết bị trong nội thất như đèn nội thất, cửa kính điện, hệ thống âm thanh, điều hòa, túi khí và các tiện ích khác.
Làm sao để biết chính xác vị trí? Cách đơn giản nhất là tra cứu sách hướng dẫn sử dụng xe do nhà sản xuất cung cấp. Sách hướng dẫn luôn có sơ đồ minh họa rõ ràng vị trí của từng hộp cầu chì và chức năng của từng cầu chì bên trong.
Tại sao cầu chì lại quan trọng?
Cầu chì hoạt động như một “bộ phận hy sinh”. Khi dòng điện chạy qua một mạch vượt quá mức an toàn (do chập mạch, quá tải hoặc ngắn mạch), dây chì bên trong cầu chì sẽ nóng chảy và đứt, từ đó tự động ngắt mạch điện. Hành động này ngăn chặn:
Có thể bạn quan tâm: Dán Ppf Cho Xe Ô Tô: 7 Sự Thật Ít Ai Biết Để Bảo Vệ Sơn Xe Đúng Cách
- Hư hỏng thiết bị: Bảo vệ các bộ phận điện tử đắt tiền như ECU (bộ điều khiển trung tâm), mô tơ, màn hình cảm ứng.
- Nguy cơ cháy nổ: Ngăn ngừa hiện tượng quá nhiệt có thể dẫn đến cháy dây điện và thậm chí là cháy xe.
Việc một cầu chì bị đứt là một dấu hiệu cảnh báo rằng có điều gì đó không ổn trong mạch điện đó, chứ không phải là một sự cố ngẫu nhiên.
Các Loại Cầu Chì Phổ Biến Trên Ô Tô
Cầu chì dạng lưỡi (Blade Fuse)
Đây là loại cầu chì phổ biến nhất trên các dòng xe hiện đại, đặc biệt là xe du lịch. Chúng có thiết kế nhỏ gọn với hai chân cắm bằng kim loại và một thanh cầu chì nằm giữa hai chân, được bảo vệ bởi một lớp vỏ nhựa trong suốt để dễ dàng quan sát.
Các kích cỡ chính của cầu chì lưỡi:
- Mini (ATM): Kích thước nhỏ nhất, thường dùng cho các thiết bị công suất thấp như đèn nội thất, ổ cắm phụ.
- Standard (ATO/ATC): Kích thước tiêu chuẩn, được sử dụng rộng rãi cho nhiều thiết bị khác nhau.
- Maxi (APX): Kích thước lớn hơn, dùng cho các thiết bị công suất cao như hệ thống đề, bơm nhiên liệu.
- Micro: Dạng 2 chân hoặc 3 chân, dùng cho các mạch điện nhỏ, phức tạp.
Cầu chì dạng ống thủy tinh
Loại cầu chì này có hình dạng là một ống thủy tinh nhỏ, bên trong chứa dây chì. Chúng thường được sử dụng trên các dòng xe đời cũ hoặc một số xe tải, xe chuyên dụng. Mặc dù ít phổ biến hơn so với cầu chì lưỡi, nhưng bạn vẫn có thể bắt gặp chúng trên một số mẫu xe.
Cách nhận biết cầu chì bị đứt: Với loại ống thủy tinh, bạn có thể nhìn trực tiếp vào dây chì bên trong. Nếu dây chì bị đứt hoặc có vết cháy đen, đó là dấu hiệu cầu chì đã hỏng. Với cầu chì lưỡi, bạn cần nhìn vào thanh cầu chì nằm giữa hai chân; nếu thanh này bị gãy hoặc chuyển sang màu đen, cầu chì cần được thay thế.

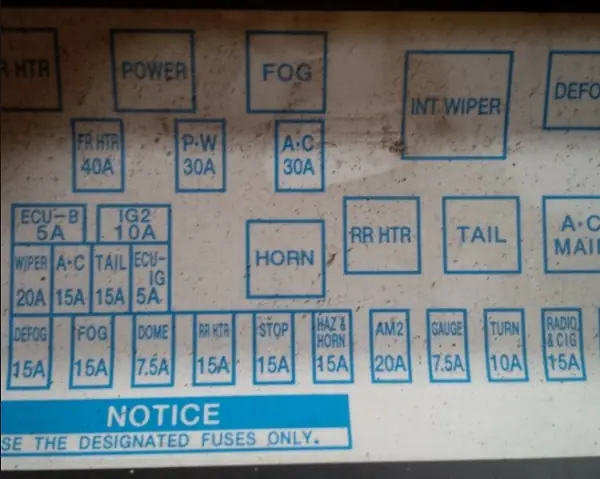

Bảng Giải Mã Ký Hiệu Cầu Chì Trên Xe Ô Tô
Bảng tra cứu ký hiệu cầu chì cho người dùng phổ thông
Có thể bạn quan tâm: Áo Ghế Xe Ô Tô Mg Zs: Chọn Loại Nào Đẹp, Bền, Bảo Vệ Ghế Tốt Nhất?
Dưới đây là bảng giải mã các ký hiệu cầu chì thường gặp nhất trên xe ô tô. Việc ghi nhớ những ký hiệu này sẽ giúp bạn nhanh chóng xác định được cầu chì nào đang bảo vệ thiết bị nào khi có sự cố.
| Ký hiệu cầu chì | Ý nghĩa (Thiết bị được bảo vệ) |
|---|---|
| HEATER | Hệ thống sưởi ấm (quạt lò sưởi) |
| HORN | Còi xe |
| D/LOCK | Khóa cửa trung tâm (Door Lock) |
| P/Window | Cửa kính điện (Power Window) |
| FOG LAMP | Đèn sương mù (cả trước và sau) |
| TAIL (INT) | Đèn hậu (bên trong) |
| TAIL (EXT) | Đèn hậu (bên ngoài) |
| STOP | Đèn phanh (đèn thắng) |
| A/CON | Hệ thống điều hòa (Air Conditioner) |
| Hazard | Đèn cảnh báo nguy hiểm (đèn xi-nhan 2 bên) |
| Meter | Đồng hồ táp-lô (bảng điều khiển trung tâm) |
| Engine | Hệ thống điều khiển động cơ (ECU, cảm biến) |
| Turn | Đèn xi-nhan (Turn signal) |
| Wiper | Gạt nước kính chắn gió |
| F/FLTER | Bơm nhiên liệu (Fuel Filter/Pump) |
| Cigar | Ổ cắm nguồn (mồi thuốc) |
| HEAD (LOW) | Đèn pha – chế độ chiếu gần |
| HEAD (HIGH) | Đèn pha – chế độ chiếu xa |
| RR DEF | Sấy kính sau (Rear Defroster) |
| ALT | Máy phát điện (Alternator) |
| SPARE | Cầu chì dự phòng |
Một số ký hiệu đặc biệt và ít gặp hơn
Bên cạnh các ký hiệu cơ bản, một số xe cao cấp hoặc xe chuyên dụng có thể có các ký hiệu riêng biệt:
- AIR SUS: Hệ thống treo khí nén.
- Towing: Hệ thống kéo rơ-moóc.
- MEMORY: Bộ nhớ vị trí ghế, vô-lăng (đối với xe có ghế chỉnh điện nhớ vị trí).
- SUB START: Mạch khởi động phụ.
Dấu Hiệu Nhận Biết Cầu Chì Bị Hỏng Và Cách Xử Lý
Các dấu hiệu cảnh báo
Khi một cầu chì bị đứt, thiết bị điện mà nó bảo vệ sẽ ngừng hoạt động hoàn toàn. Một số dấu hiệu điển hình bạn có thể gặp phải:
- Đèn pha không sáng (có thể chỉ một bên hoặc cả hai bên).
- Còi xe không kêu khi bóp còi.
- Cửa kính điện không lên/xuống.
- Gạt nước kính chắn gió không hoạt động.
- Đèn nội thất không sáng.
- Hệ thống điều hòa không hoạt động.
- Đèn xi-nhan hoặc đèn phanh không nháy.
Lưu ý quan trọng: Nếu chỉ một thiết bị duy nhất ngừng hoạt động, khả năng cao là cầu chì của thiết bị đó bị đứt. Tuy nhiên, nếu có nhiều thiết bị cùng ngừng hoạt động, có thể có một cầu chì chính bị ảnh hưởng hoặc có vấn đề nghiêm trọng hơn với hệ thống điện.
Cách kiểm tra cầu chì bị hỏng
Trước khi thay thế, bạn cần xác minh rằng cầu chì thực sự bị hỏng. Dưới đây là hai phương pháp phổ biến:
Có thể bạn quan tâm: Xe Ô Tô Đức Volkswagen: Khám Phá Chất Lượng Vượt Trội
Phương pháp 1: Kiểm tra trực quan (đơn giản, nhanh chóng)
- Tắt máy và rút chìa khóa. Điều này đảm bảo an toàn điện.
- Mở hộp cầu chì và tìm vị trí cầu chì nghi ngờ bị hỏng dựa trên bảng ký hiệu.
- Nhìn vào cầu chì: Với cầu chì lưỡi, nhìn vào thanh cầu chì nằm giữa hai chân. Nếu thanh này bị gãy hoặc có vết cháy đen, cầu chì đã hỏng. Với cầu chì ống, nhìn dây chì bên trong ống thủy tinh.

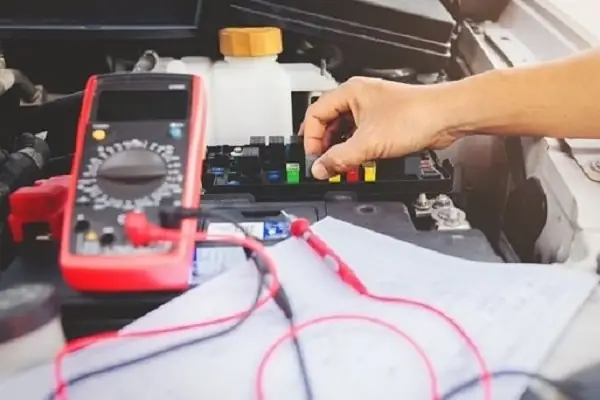

Phương pháp 2: Sử dụng thiết bị kiểm tra (độ chính xác cao)
Nếu bạn không thể xác định bằng mắt thường, hãy dùng đèn LED kiểm tra mạch (test light) hoặc đồng hồ vạn năng (multimeter).
- Chuẩn bị thiết bị: Cắm test light vào mass (vỏ xe) hoặc đặt đồng hồ ở chế độ đo thông mạch (continuity).
- Kiểm tra cầu chì: Đặt que dò vào hai tiếp điểm ở đỉnh của cầu chì.
- Đọc kết quả: Nếu test light sáng hoặc đồng hồ kêu bíp, cầu chì còn tốt. Nếu không có phản ứng, cầu chì đã bị đứt.
Hướng dẫn chi tiết cách thay cầu chì bị hỏng
Việc thay cầu chì là một thao tác đơn giản, nhưng cần thực hiện cẩn thận để đảm bảo an toàn và hiệu quả.
Chuẩn bị dụng cụ:
- Kẹp gắp cầu chì chuyên dụng (thường đi kèm trong hộp cầu chì của xe).
- Cầu chì mới có cùng ampe (A) với cầu chì bị hỏng.
- Đèn pin (nếu cần chiếu sáng khu vực hộp cầu chì).
Các bước thực hiện:
Bước 1: Xác định cầu chì cần thay
- Dựa vào thiết bị bị hỏng, tra bảng ký hiệu để tìm vị trí cầu chì tương ứng trong hộp.
- Kiểm tra cầu chì bằng phương pháp trực quan hoặc dùng test light để khẳng định.
Bước 2: Gắp bỏ cầu chì cũ
- Dùng kẹp gắp cầu chì chuyên dụng, kẹp vào thân cầu chì (không kẹp vào chân).
- Nhẹ nhàng kéo cầu chì ra khỏi khe cắm. Không dùng lực quá mạnh để tránh làm cong chân cắm.
Bước 3: Kiểm tra ampe
- Trên thân cầu chì luôn có in số ampe (ví dụ: 10A, 15A, 20A…). Đảm bảo cầu chì mới có cùng ampe với cầu chì cũ. Tuyệt đối không dùng cầu chì có ampe cao hơn vì điều này có thể khiến thiết bị bị cháy do không được ngắt điện kịp thời.
Bước 4: Lắp cầu chì mới
- Đặt cầu chì mới vào đúng vị trí, căn chỉnh hai chân cắm vào khe.
- Dùng tay ấn nhẹ để cầu chì vào đúng vị trí. Không cần ấn quá mạnh.
Bước 5: Kiểm tra hoạt động
- Đóng nắp hộp cầu chì.
- Bật chìa khóa ở vị trí ON (không cần đề máy) và kiểm tra xem thiết bị đã hoạt động trở lại chưa.
Những điều cần lưu ý khi thay cầu chì
- Tuyệt đối không dùng vật kim loại thay thế cầu chì: Một số người vì muốn “chữa cháy” đã dùng dây đồng, kẽm hoặc kim loại khác để nối tạm. Việc này cực kỳ nguy hiểm vì nó sẽ vô hiệu hóa chức năng bảo vệ, dẫn đến nguy cơ cháy nổ rất cao.
- Tìm hiểu nguyên nhân gốc rễ: Nếu bạn thay cầu chì mới mà nó lại tiếp tục bị đứt, có nghĩa là mạch điện đó đang có nguyên nhân gây quá tải (ví dụ: chập dây, thiết bị hỏng). Lúc này, bạn không nên tiếp tục thay cầu chì mà hãy mang xe đến garage để kiểm tra chuyên sâu.
- Luôn mang theo cầu chì dự phòng: Nên để sẵn một bộ cầu chì dự phòng trong xe, bao gồm các ampe phổ biến (5A, 10A, 15A, 20A). Nhiều xe có in sẵn sơ đồ cầu chì và để sẵn cầu chì dự phòng trong nắp hộp cầu chì.
Khi Nào Nên Nhờ Đến Chuyên Gia?
Mặc dù việc thay cầu chì là một kỹ năng cơ bản ai cũng nên biết, nhưng có những trường hợp bạn nên đưa xe đến trung tâm sửa chữa uy tín:
- Cầu chì bị đứt liên tục: Điều này cho thấy có sự cố nghiêm trọng trong hệ thống điện.
- Không tìm thấy nguyên nhân rõ ràng: Nếu bạn không thể xác định được cầu chì nào bị hỏng hoặc không có cầu chì thay thế phù hợp.
- Có mùi khét hoặc khói: Nếu bạn ngửi thấy mùi khét hoặc thấy khói bốc ra từ khu vực động cơ hoặc bảng điều khiển, hãy tắt xe ngay lập tức và gọi cứu hộ.
- Xe có dấu hiệu động cơ khó nổ hoặc chết máy: Cầu chì liên quan đến hệ thống nhiên liệu hoặc đánh lửa bị hỏng có thể gây ra hiện tượng này.
Tóm lại, việc am hiểu về ký hiệu cầu chì trên xe ô tô là một phần không thể thiếu trong kỹ năng chăm sóc và bảo dưỡng xe. Nó giúp bạn chủ động, an toàn và tiết kiệm chi phí. Hãy luôn giữ cho hộp cầu chì sạch sẽ, khô ráo và dễ tiếp cận. Ngoài ra, hãy định kỳ kiểm tra cầu chì khi bảo dưỡng xe để phát hiện sớm các dấu hiệu bất thường.
Hãy ghi nhớ: Một cầu chì bị đứt không phải là một tai họa, mà là một lời cảnh báo hữu ích từ chính chiếc xe của bạn. Việc lắng nghe và xử lý đúng cách sẽ giúp bạn luôn an tâm trên mọi nẻo đường.
Cập Nhật Lúc Tháng 12 16, 2025 by Huỳnh Thanh Vi
