Kích thước hố nâng xe ô tô tiêu chuẩn là bao nhiêu?

Việc xác định kích thước hố nâng xe ô tô chính xác là yếu tố nền tảng, quyết định trực tiếp đến sự an toàn, hiệu quả và tuổi thọ của toàn bộ hệ thống cầu nâng trong một garage hay xưởng dịch vụ. Đây không chỉ là một hạng mục kỹ thuật đơn thuần mà còn là sự đầu tư cho an toàn của kỹ thuật viên và tài sản của khách hàng. Bài viết này sẽ cung cấp một hướng dẫn chi tiết, toàn diện về các tiêu chuẩn kích thước, yếu tố ảnh hưởng và những lưu ý quan trọng khi thi công móng cầu nâng.

Tổng quan nhanh về các tiêu chuẩn kích thước hố nâng

Có thể bạn quan tâm: Kích Thước Kính Chiếu Hậu Xe Ô Tô Camry Là Bao Nhiêu?

1. Phụ thuộc vào loại cầu nâng: Kích thước móng sẽ hoàn toàn khác nhau giữa cầu nâng 2 trụ, cầu nâng 4 trụ, và cầu nâng cắt kéo.
2. Tải trọng quyết định độ dày: Tải trọng nâng càng lớn, yêu cầu về độ dày và độ cứng của móng bê tông càng cao.
3. Yêu cầu của nhà sản xuất là quan trọng nhất: Luôn ưu tiên thông số kỹ thuật trong tài liệu hướng dẫn lắp đặt đi kèm sản phẩm.
4. Chất lượng bê tông là yếu tố không thể bỏ qua: Mác bê tông và kết cấu thép gia cường phải đạt chuẩn để đảm bảo an toàn tuyệt đối.
5. Không gian xung quanh cũng quan trọng: Cần tính toán không gian vận hành, di chuyển và thoát hiểm xung quanh khu vực cầu nâng.

Tại sao kích thước hố nâng xe ô tô lại quan trọng?

Có thể bạn quan tâm: Cách Đọc Kích Thước Lốp Xe Ô Tô Tải Chính Xác

Nhiều người thường xem nhẹ việc thi công móng cho cầu nâng, cho rằng chỉ cần một nền bê tông đủ phẳng là được. Tuy nhiên, đây là một quan niệm sai lầm và cực kỳ nguy hiểm. Móng cầu nâng (hay hố nâng) là bộ phận chịu toàn bộ tải trọng của cả cầu nâng và chiếc xe bên trên. Một nền móng không đạt chuẩn có thể dẫn đến những hậu quả thảm khốc.

Thứ nhất, nó đảm bảo sự ổn định và an toàn. Khi một chiếc xe nặng vài tấn được nâng lên cao, toàn bộ lực sẽ dồn xuống các chân trụ của cầu nâng. Nếu móng không đủ dày, đủ cứng và có kích thước phù hợp, nó có thể bị nứt, lún, hoặc thậm chí vỡ. Điều này có thể gây ra hiện tượng sập cầu nâng, một tai nạn lao động nghiêm trọng đe dọa tính mạng con người và gây thiệt hại tài sản lớn.

Thứ hai, kích thước móng đúng chuẩn giúp cầu nâng hoạt động chính xác và bền bỉ. Một nền móng bằng phẳng, vững chắc giúp các trụ cầu được lắp đặt cân bằng, giảm thiểu rung động và hao mòn cơ khí trong quá trình vận hành. Ngược lại, nền móng yếu hoặc không đều có thể làm các bộ phận của cầu nâng bị lệch, gây mài mòn nhanh hơn và giảm tuổi thọ thiết bị.

Cuối cùng, việc tuân thủ đúng kích thước hố nâng xe ô tô theo khuyến cáo của nhà sản xuất là điều kiện tiên quyết để được hưởng chính sách bảo hành. Trong trường hợp xảy ra sự cố, nhà sản xuất sẽ kiểm tra điều kiện lắp đặt đầu tiên. Nếu móng không đạt yêu cầu, họ có quyền từ chối bảo hành, khiến chủ đầu tư phải chịu toàn bộ chi phí sửa chữa.

Phân loại cầu nâng ô tô và yêu cầu móng tương ứng

Có thể bạn quan tâm: Kích Thước Tiêu Chuẩn Xe Ô Tô Tải Được Quy Định Thế Nào?

Không có một kích thước tiêu chuẩn duy nhất cho tất cả các loại cầu nâng. Mỗi loại có một cơ chế hoạt động và điểm chịu lực khác nhau, do đó yêu cầu về móng cũng hoàn toàn khác biệt.

Cầu nâng 2 trụ (Two-Post Lift)

Đây là loại cầu nâng phổ biến nhất trong các xưởng sửa chữa ô tô nhờ tính linh hoạt và tiết kiệm không gian. Toàn bộ tải trọng của xe được tập trung vào hai chân trụ, tạo ra áp lực cực lớn lên hai điểm tiếp xúc với sàn. Vì vậy, móng cho cầu nâng 2 trụ đòi hỏi yêu cầu kỹ thuật rất cao.

Móng cho cầu nâng 2 trụ phải là một khối bê tông cốt thép liền khối, đảm bảo sự liên kết vững chắc giữa hai chân trụ. Việc chỉ đổ bê tông tại vị trí hai chân trụ là một sai lầm nghiêm trọng, không thể đảm bảo sự ổn định và có thể gây ra hiện tượng xé móng.

Cầu nâng 4 trụ (Four-Post Lift)

Cầu nâng 4 trụ phân bổ tải trọng của xe lên bốn chân trụ, giúp giảm áp lực đáng kể lên mỗi điểm tiếp xúc so với cầu nâng 2 trụ. Do đó, yêu cầu về độ dày và độ phức tạp của móng thường “dễ thở” hơn.

Tuy nhiên, điều này không có nghĩa là có thể lơ là. Nền móng vẫn cần đảm bảo độ phẳng và độ cứng để cả bốn trụ được đặt trên cùng một mặt phẳng, tránh tình trạng bập bênh gây mất an toàn khi vận hành. Nhiều loại cầu nâng 4 trụ có thể được lắp đặt trực tiếp trên sàn bê tông xưởng hiện hữu nếu sàn đó đủ tiêu chuẩn.

Cầu nâng cắt kéo (Scissor Lift)

Cầu nâng cắt kéo có hai loại chính: lắp nổi và lắp chìm (âm sàn). Đối với loại lắp nổi, yêu cầu về móng tương tự như cầu nâng 4 trụ, cần một mặt sàn bê tông phẳng và đủ cứng.

Đối với loại lắp chìm, việc thi công hố nâng trở nên phức tạp hơn. Cần phải đào một hố có kích thước chính xác theo bản vẽ kỹ thuật của nhà sản xuất để đặt vừa vặn toàn bộ cơ cấu nâng. Việc thi công kích thước hố nâng xe ô tô cho loại này đòi hỏi độ chính xác cao cả về chiều dài, chiều rộng và chiều sâu, đồng thời phải tính toán hệ thống thoát nước cho hố để tránh ngập úng gây hư hỏng thiết bị.

Kích thước hố nâng xe ô tô tiêu chuẩn cho từng loại

Dưới đây là các thông số kích thước tham khảo. Cần nhấn mạnh rằng, đây chỉ là con số phổ biến và bạn BẮT BUỘC phải tuân theo bản vẽ kỹ thuật chi tiết từ nhà sản xuất cầu nâng mà bạn lựa chọn.

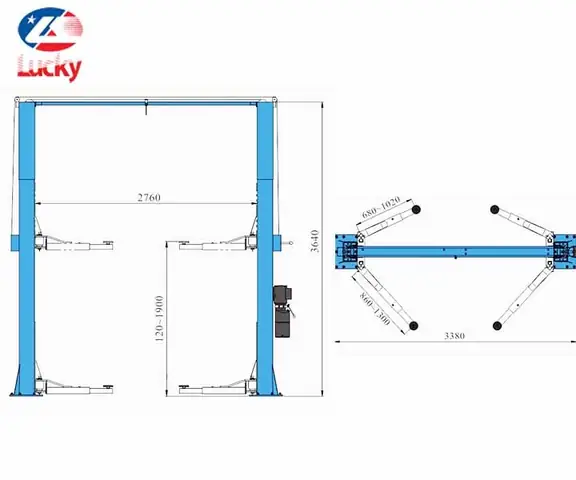

Tiêu chuẩn móng cho cầu nâng 2 trụ

Đối với cầu nâng 2 trụ có sức nâng phổ biến từ 4 đến 5 tấn, kích thước móng tiêu chuẩn thường được khuyến nghị như sau:
* Chiều dài: Tối thiểu 4000 mm (4 mét).
* Chiều rộng: Tối thiểu 3000 mm (3 mét). Điều này đảm bảo đủ không gian cho cả hai trụ và phần liên kết giữa chúng.
* Chiều sâu (Độ dày): Tối thiểu 200 mm (20 cm). Một số nhà sản xuất yêu cầu độ dày lên đến 250 – 300 mm đối với các loại cầu nâng tải trọng lớn hoặc lắp đặt trên nền đất yếu.

Chất lượng bê tông yêu cầu thường là Mác 250 (tương đương cường độ chịu nén 250 kg/cm²) trở lên, và phải được gia cường bằng một lớp lưới thép phi 10 hoặc phi 12, đan A200 (khoảng cách giữa các thanh thép là 200 mm).

Tiêu chuẩn nền cho cầu nâng 4 trụ

Như đã đề cập, cầu nâng 4 trụ ít yêu cầu khắt khe hơn. Trong nhiều trường hợp, nếu sàn xưởng hiện tại của bạn đã được đổ bê tông với độ dày từ 150 mm (15 cm) trở lên và chất lượng bê tông đạt Mác 200, bạn có thể lắp đặt trực tiếp.

Tuy nhiên, để đảm bảo an toàn tuyệt đối, bạn nên kiểm tra lại chất lượng sàn. Nếu sàn có dấu hiệu nứt, yếu, hoặc không đủ dày, việc gia cố hoặc đổ một tấm móng riêng cho khu vực lắp đặt là cần thiết. Kích thước của tấm móng này nên rộng hơn kích thước bao của 4 chân trụ ít nhất 500 mm mỗi phía.

Tiêu chuẩn hố cho cầu nâng cắt kéo lắp chìm

Kích thước hố nâng xe ô tô cho loại này phụ thuộc 100% vào model sản phẩm. Ví dụ, một mẫu cầu nâng cắt kéo thông dụng có thể yêu cầu một hố với kích thước:
* Chiều dài: Khoảng 4500 mm.
* Chiều rộng: Khoảng 2000 mm.
* Chiều sâu: Khoảng 300 – 350 mm.

Hố nâng này cần được thi công vuông vắn, chính xác. Thành và đáy hố phải được đổ bê tông chắc chắn và có hệ thống thoát nước để đảm bảo thiết bị không bị ăn mòn, chập điện.

Các yếu tố ảnh hưởng đến việc xác định kích thước hố nâng

Bên cạnh loại cầu nâng, có nhiều yếu tố khác mà bạn cần xem xét để xác định kích thước và kết cấu móng cuối cùng.

Tải trọng của cầu nâng

Đây là yếu tố quan trọng hàng đầu. Một cầu nâng 4 tấn sẽ có yêu cầu về móng khác hoàn toàn so với một cầu nâng 5.5 tấn dùng cho xe tải nhẹ. Tải trọng càng lớn, áp lực lên móng càng cao, đòi hỏi móng phải dày hơn, rộng hơn và kết cấu thép gia cường chắc chắn hơn. Tuyệt đối không được sử dụng thông số móng của cầu 4 tấn để áp dụng cho cầu 5.5 tấn.

Loại xe phục vụ

Bạn cần xác định loại xe chủ yếu mà garage của mình sẽ phục vụ. Nếu bạn chủ yếu làm xe du lịch 4-7 chỗ, các cầu nâng tiêu chuẩn là đủ. Nhưng nếu bạn có kế hoạch phục vụ các dòng xe bán tải, xe SUV cỡ lớn, hoặc xe tải nhẹ, bạn cần chọn cầu nâng có tải trọng lớn hơn và chiều rộng phù hợp. Điều này kéo theo yêu cầu về móng cũng phải được nâng cấp tương ứng.

Chất lượng nền bê tông

Chất lượng bê tông được đo bằng Mác (hoặc cấp độ bền B). Mác bê tông càng cao, khả năng chịu nén càng tốt. Yêu cầu tối thiểu thường là Mác 250.
Ngoài ra, nền đất bên dưới lớp bê tông cũng ảnh hưởng rất lớn. Nếu nền đất yếu, dễ sụt lún, bạn cần phải có các biện pháp gia cố nền đất trước khi đổ bê tông, ví dụ như đầm nén kỹ, rải lớp đá dăm, hoặc thậm chí là ép cọc nếu cần thiết. Việc tham khảo ý kiến của một kỹ sư xây dựng là rất quan trọng trong trường hợp này.

Yêu cầu từ nhà sản xuất

Đây là kim chỉ nam cho mọi quyết định. Mỗi nhà sản xuất cầu nâng đều cung cấp một bản vẽ kỹ thuật chi tiết (foundation layout) cho sản phẩm của họ. Bản vẽ này ghi rõ kích thước hố nâng xe ô tô yêu cầu, độ dày bê tông, Mác bê tông, loại và cách bố trí thép gia cường, vị trí bu lông neo…
Việc tuân thủ tuyệt đối các thông số này không chỉ đảm bảo an toàn mà còn là cơ sở để yêu cầu bảo hành khi có sự cố. Mọi thông tin trong bài viết này chỉ mang tính tham khảo, tài liệu của nhà sản xuất mới là tiêu chuẩn cuối cùng. Để được tư vấn các giải pháp an toàn và thiết bị chất lượng, bạn có thể tham khảo tại thienminh-autosafety.com.

Hướng dẫn thi công hố nâng (móng cầu nâng) đúng kỹ thuật

Quy trình thi công móng cầu nâng cần được thực hiện một cách cẩn thận và chuyên nghiệp.

Chuẩn bị mặt bằng

Đầu tiên, cần xác định chính xác vị trí lắp đặt cầu nâng trong xưởng. Sau đó, tiến hành đào móng theo đúng kích thước đã được xác định trong bản vẽ kỹ thuật. Nền đất sau khi đào phải được làm phẳng và đầm nén kỹ lưỡng để tạo độ ổn định. Rải một lớp lót đá dăm hoặc bê tông lót mỏng để ngăn mất nước xi măng và tạo bề mặt sạch sẽ cho việc gia công thép.

Gia công và lắp đặt cốt thép

Tiến hành đan lưới thép theo đúng quy cách (chủng loại, đường kính, khoảng cách) được chỉ định trong bản vẽ. Các thanh thép cần được buộc chắc chắn vào nhau. Đảm bảo lớp thép được kê cách đáy và thành hố móng một khoảng cách nhất định (lớp bê tông bảo vệ), thường là 25-30 mm, để thép nằm hoàn toàn trong lòng bê tông.

Đổ bê tông và bảo dưỡng

Sử dụng bê tông thương phẩm đúng Mác yêu cầu để đảm bảo chất lượng đồng đều. Trong quá trình đổ, cần sử dụng đầm dùi để bê tông lèn chặt, không còn bọt khí và các lỗ rỗng. Sau khi đổ, bề mặt bê tông cần được làm phẳng tuyệt đối.

Công đoạn bảo dưỡng sau đó là cực kỳ quan trọng. Cần giữ cho bề mặt bê tông luôn ẩm trong ít nhất 7 ngày đầu tiên bằng cách tưới nước thường xuyên và che phủ bằng bạt. Bê tông cần đủ thời gian để đạt được cường độ thiết kế, thường là sau 28 ngày, trước khi tiến hành lắp đặt cầu nâng.

Những sai lầm cần tránh khi xây dựng hố nâng ô tô

• Bỏ qua tài liệu của nhà sản xuất: Đây là sai lầm lớn nhất. Luôn coi bản vẽ kỹ thuật là tài liệu quan trọng nhất.
• Sử dụng bê tông kém chất lượng: Tiết kiệm chi phí bê tông có thể dẫn đến hậu quả khôn lường. Luôn sử dụng bê tông đúng Mác quy định.
• Thi công móng không liền khối cho cầu 2 trụ: Việc đổ hai hố móng riêng lẻ cho cầu 2 trụ là cực kỳ nguy hiểm.
• Bảo dưỡng bê tông không đủ thời gian: Nôn nóng lắp đặt cầu nâng khi bê tông chưa đủ tuổi sẽ làm giảm khả năng chịu lực của móng, gây nguy cơ nứt vỡ khi chịu tải.
• Không tính toán hệ thống thoát nước cho hố cầu nâng âm sàn: Điều này sẽ gây đọng nước, rỉ sét và hư hỏng hệ thống điện, thủy lực của cầu nâng.

Tóm lại, việc xác định và thi công đúng kích thước hố nâng xe ô tô là một bước không thể thiếu và không thể xem nhẹ trong quá trình xây dựng một garage chuyên nghiệp. Nó là nền tảng của sự an toàn, quyết định sự ổn định của thiết bị và ảnh hưởng trực tiếp đến hiệu quả công việc hàng ngày. Luôn tuân thủ nghiêm ngặt hướng dẫn từ nhà sản xuất và đừng ngần ngại tham khảo ý kiến từ các kỹ sư xây dựng hoặc đơn vị cung cấp thiết bị uy tín để đảm bảo mọi thứ được thực hiện một cách chính xác và an toàn nhất.
