Kích thước cầu sắt cho xe ô tô tiêu chuẩn là bao nhiêu?

Việc tìm hiểu kích thước cầu sắt cho xe ô tô là bước đầu tiên và quan trọng nhất đối với bất kỳ chủ garage, trung tâm bảo dưỡng, hoặc thậm chí là người dùng cá nhân muốn tự trang bị thiết bị sửa chữa chuyên nghiệp. Kích thước không chỉ ảnh hưởng đến khả năng lắp đặt, mà còn quyết định trực tiếp đến sự an toàn, hiệu quả công việc và loại xe có thể phục vụ. Bài viết này sẽ cung cấp một cái nhìn toàn diện và chi tiết về các thông số kích thước tiêu chuẩn của những loại cầu sắt phổ biến nhất hiện nay, giúp bạn đưa ra lựa chọn chính xác.

Sơ lược các loại cầu nâng và kích thước phổ biến

Có thể bạn quan tâm: Cách Tra Cứu Kích Thước Gạt Mưa Cho Xe Ô Tô Chính Xác

1. Phân loại cầu sắt phổ biến: Bài viết sẽ tập trung vào ba loại chính là cầu nâng 2 trụ, cầu nâng 4 trụ và cầu nâng cắt kéo, vốn là các thiết bị được gọi chung là “cầu sắt” trong ngành sửa chữa ô tô.
2. Các thông số kích thước cốt lõi: Chúng ta sẽ đi sâu vào các chỉ số quan trọng như sức nâng, chiều cao nâng tối đa, chiều rộng tổng thể, chiều rộng trong lòng và chiều dài bàn nâng.
3. Kích thước tiêu chuẩn cho từng loại cầu: Cung cấp các con số tham khảo cụ thể cho từng loại cầu nâng, phù hợp với các dòng xe từ sedan, SUV cho đến xe tải nhẹ.
4. Yêu cầu về không gian lắp đặt: Hướng dẫn cách tính toán diện tích mặt bằng, chiều cao trần nhà và yêu cầu về nền móng để đảm bảo lắp đặt an toàn và vận hành hiệu quả.

Hiểu đúng về “cầu sắt cho xe ô tô”

Có thể bạn quan tâm: Kích Thước Kính Chiếu Hậu Xe Ô Tô Camry Là Bao Nhiêu?

Trong thực tế, cụm từ “cầu sắt cho xe ô tô” có thể được hiểu theo nhiều cách khác nhau tùy vào ngữ cảnh sử dụng. Để đảm bảo cung cấp thông tin chính xác nhất, điều quan trọng là phải phân biệt rõ các loại thiết bị này. Mỗi loại đều có mục đích và yêu cầu về kích thước riêng biệt.

Cầu nâng ô tô (Trọng tâm bài viết)

Đây là ý nghĩa phổ biến và chính xác nhất trong lĩnh vực sửa chữa, bảo dưỡng ô tô chuyên nghiệp. Cầu nâng ô tô là một hệ thống cơ khí hoặc thủy lực phức tạp, được làm từ thép chịu lực cao, dùng để nâng toàn bộ chiếc xe lên một độ cao nhất định. Việc này giúp kỹ thuật viên có thể dễ dàng tiếp cận gầm xe để thực hiện các công việc như thay dầu, sửa chữa hệ thống treo, hệ thống xả, hoặc kiểm tra tổng quát.

Cầu nâng ô tô có nhiều loại, nhưng phổ biến nhất là cầu nâng 2 trụ, 4 trụ và cầu nâng cắt kéo. Chính vì tính phức tạp và yêu cầu an toàn tuyệt đối, việc tìm hiểu kích thước cầu sắt cho xe ô tô loại này là cực kỳ quan trọng. Các thông số không chỉ liên quan đến bản thân thiết bị mà còn cả không gian nhà xưởng.

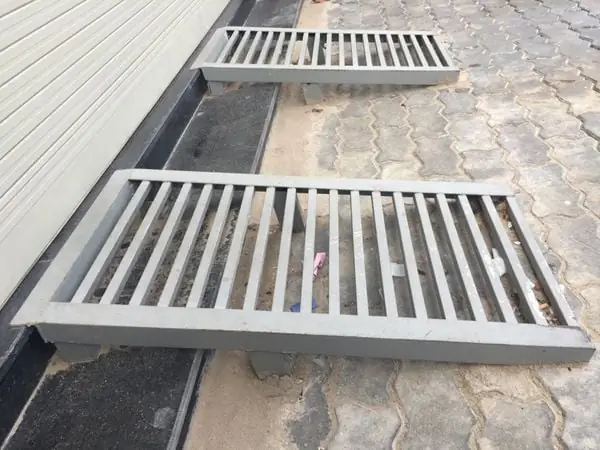

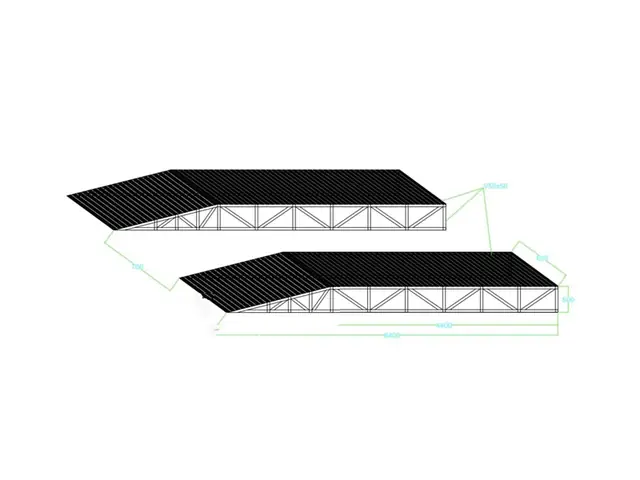

Cầu rửa xe

Cầu rửa xe là một kết cấu đơn giản hơn nhiều, thường được hàn từ thép hộp hoặc thép hình. Mục đích chính của nó là nâng xe lên một độ cao vừa phải (thường khoảng 20-40 cm) so với mặt đất. Điều này tạo ra một khoảng trống đủ để người dùng có thể xịt rửa sạch sẽ phần gầm xe, một khu vực khó tiếp cận khi xe đỗ trên mặt phẳng.

Kích thước của cầu rửa xe thường nhỏ gọn hơn cầu nâng, không yêu cầu hệ thống thủy lực phức tạp và tiêu chuẩn an toàn cũng không quá khắt khe. Chiều dài thường khoảng 4-5 mét, và chiều rộng vừa đủ cho vệt bánh xe.

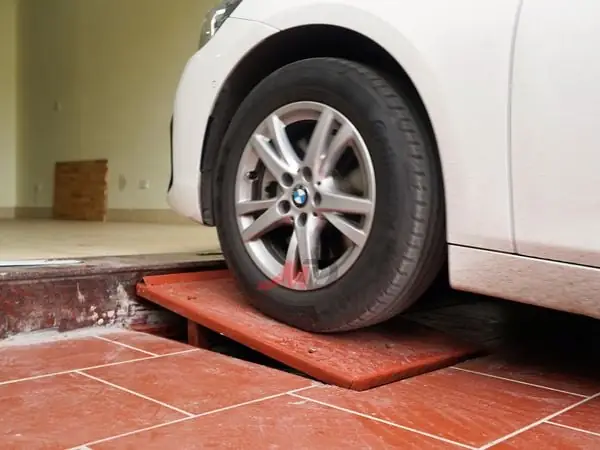

Cầu dẫn xe qua mương

Đây là loại cầu sắt đơn giản nhất, thường được sử dụng trong các hộ gia đình có sân thấp hơn mặt đường hoặc cần một lối đi cho xe qua mương, rãnh thoát nước. Kết cấu của nó thường là hai thanh thép chữ U, chữ I hoặc thép tấm dày được đặt song song.

Kích thước của loại cầu này phụ thuộc hoàn toàn vào chiều rộng của mương hoặc rãnh cần bắc qua. Chúng không có thông số tiêu chuẩn cố định mà thường được gia công theo yêu cầu thực tế của người sử dụng.

Trong phạm vi bài viết này, chúng tôi sẽ tập trung phân tích sâu về kích thước cầu sắt cho xe ô tô theo nghĩa là cầu nâng ô tô, vì đây là thiết bị đòi hỏi kiến thức kỹ thuật và sự chính xác cao nhất.

Tại sao việc chọn đúng kích thước cầu sắt lại quan trọng?

Có thể bạn quan tâm: Cách Đọc Kích Thước Lốp Xe Ô Tô Tải Chính Xác

Lựa chọn sai kích thước cầu nâng ô tô không chỉ là một sự lãng phí về tài chính mà còn tiềm ẩn những rủi ro nghiêm trọng về an toàn. Việc này quan trọng vì nhiều lý do cốt lõi.

Thứ nhất, đó là vấn đề tương thích với không gian. Một chiếc cầu nâng quá lớn sẽ không thể lắp đặt trong một nhà xưởng có diện tích hoặc chiều cao trần hạn chế. Ngược lại, một chiếc cầu quá nhỏ có thể không tối ưu hóa được không gian làm việc. Đo đạc kỹ lưỡng mặt bằng là yêu cầu bắt buộc trước khi mua.

Thứ hai, nó liên quan trực tiếp đến loại xe bạn có thể phục vụ. Kích thước và sức nâng của cầu quyết định bạn có thể nâng được xe sedan, SUV, xe bán tải hay thậm chí là xe tải nhẹ. Chọn một chiếc cầu có sức nâng và chiều rộng không phù hợp sẽ giới hạn tệp khách hàng của bạn.

Cuối cùng và quan trọng nhất là an toàn lao động. Một chiếc cầu nâng có kích thước không phù hợp với xe có thể gây mất cân bằng, dẫn đến nguy cơ đổ sập vô cùng nguy hiểm. Các thông số như chiều rộng giữa hai trụ, chiều dài tay nâng phải đảm bảo nâng đỡ xe tại các điểm chịu lực do nhà sản xuất khuyến nghị. Vì vậy, hiểu rõ thông số kỹ thuật cầu nâng là nền tảng của một môi trường làm việc an toàn.

Các thông số kích thước quan trọng cần nắm rõ

Khi xem xét một chiếc cầu nâng, bạn sẽ gặp rất nhiều thông số kỹ thuật. Việc hiểu rõ ý nghĩa của từng con số sẽ giúp bạn so sánh và lựa chọn sản phẩm phù hợp nhất.

Sức nâng tối đa (Lifting Capacity)

Đây là thông số quan trọng nhất, được tính bằng Tấn (Ton) hoặc Kilogram (kg). Nó cho biết trọng lượng tối đa mà cầu nâng có thể nâng lên một cách an toàn. Sức nâng phổ biến cho xe du lịch là từ 3.5 đến 5.5 tấn.

Chiều cao nâng tối đa (Max Lifting Height)

Thông số này cho biết độ cao tối đa mà cầu có thể nâng xe lên, tính từ mặt sàn đến điểm tiếp xúc của tay nâng hoặc bàn nâng. Chiều cao phổ biến là khoảng 1800mm – 2000mm, đủ để một kỹ thuật viên trưởng thành có thể đứng thẳng và làm việc thoải mái dưới gầm xe.

Chiều cao tổng thể (Overall Height)

Đây là chiều cao của toàn bộ kết cấu cầu nâng khi không hoạt động, đặc biệt quan trọng đối với cầu nâng 2 trụ và 4 trụ có cổng phía trên. Bạn phải chắc chắn rằng chiều cao trần nhà xưởng của bạn lớn hơn thông số này.

Chiều rộng tổng thể (Overall Width)

Là khoảng cách giữa hai mép ngoài cùng của hai cột trụ. Thông số này quyết định không gian chiều ngang cần thiết để lắp đặt cầu. Bạn cần cộng thêm một khoảng không gian an toàn ở hai bên để di chuyển và thao tác.

Chiều rộng trong lòng (Drive-Thru Clearance / Width Between Columns)

Đây là khoảng cách thông thủy giữa hai cột trụ, quyết định liệu một chiếc xe có chiều rộng lớn (như xe bán tải hoặc SUV cỡ lớn) có thể lái qua dễ dàng hay không.

Chiều dài tay nâng hoặc bàn nâng (Arm Length / Runway Length)

Đối với cầu 2 trụ, đây là tầm vươn của các tay nâng. Đối với cầu 4 trụ, đây là chiều dài của hai bàn nâng nơi bánh xe đậu lên. Thông số này phải phù hợp với chiều dài cơ sở của các loại xe mà bạn muốn phục vụ.

Kích thước cầu nâng 2 trụ tiêu chuẩn

Cầu nâng 2 trụ là loại phổ biến nhất trong các garage sửa chữa chung vì tính linh hoạt và tiết kiệm diện tích. Chúng được chia thành hai loại chính: có cổng trên (clear floor) và không cổng (floor plate).

Dành cho xe du lịch (Sedan, Hatchback)

Đây là phân khúc phổ thông nhất, phục vụ các dòng xe từ 4 đến 7 chỗ.
* Sức nâng: Thường từ 3.5 tấn đến 4.5 tấn.
* Chiều cao nâng tối đa: Khoảng 1850 mm.
* Chiều cao tổng thể (loại có cổng): Khoảng 3600 mm – 3800 mm. Yêu cầu trần nhà xưởng phải cao tối thiểu 3.9m – 4m.
* Chiều rộng tổng thể: Khoảng 3300 mm – 3500 mm.
* Chiều rộng trong lòng: Khoảng 2700 mm – 2850 mm, đủ rộng rãi cho hầu hết các dòng xe du lịch.

Dành cho xe SUV và bán tải

Để phục vụ các dòng xe lớn và nặng hơn như Ford Ranger, Toyota Fortuner, các thông số cần lớn hơn.
* Sức nâng: Tối thiểu 4.5 tấn, phổ biến là 5.5 tấn.
* Chiều cao nâng tối đa: Khoảng 1900 mm.
* Chiều cao tổng thể (loại có cổng): Có thể lên đến 4800 mm. Yêu cầu trần nhà rất cao.
* Chiều rộng tổng thể: Khoảng 3800 mm – 3900 mm.
* Chiều rộng trong lòng: Khoảng 3000 mm, đảm bảo các xe thân rộng có thể đi qua mà không bị vướng.

Kích thước cầu nâng 4 trụ phổ biến

Cầu nâng 4 trụ mang lại sự ổn định vượt trội, rất lý tưởng cho các công việc cần độ chính xác cao như cân chỉnh góc đặt bánh xe (thước lái) hoặc dùng làm nơi đỗ xe thứ hai.

Loại dùng cho kiểm tra góc lái

Loại cầu này thường được tích hợp đĩa quay và tấm trượt phía sau để phục vụ việc cân chỉnh thước lái.
* Sức nâng: Từ 4.0 tấn đến 6.0 tấn.
* Chiều cao nâng tối đa: Khoảng 1800 mm.
* Chiều dài tổng thể (bao gồm cả cầu dẫn): Khoảng 5500 mm – 6500 mm.
* Chiều dài bàn nâng: Khoảng 4500 mm – 5200 mm, phù hợp với các xe có chiều dài cơ sở lớn.
* Chiều rộng tổng thể: Khoảng 3100 mm – 3300 mm.
* Chiều rộng trong lòng (giữa 2 cột): Khoảng 2800 mm.

Loại dùng cho đỗ xe

Cầu nâng đỗ xe thường có thiết kế gọn hơn, mục đích chính là nâng một xe lên cao để một xe khác có thể đỗ ở dưới, giúp nhân đôi không gian đỗ xe.
* Sức nâng: Thường khoảng 3.6 tấn.
* Chiều cao nâng tối đa: Có thể lên đến 2100 mm để xe bên dưới ra vào thoải mái.
* Chiều dài tổng thể: Khoảng 4500 mm.
* Chiều rộng tổng thể: Khoảng 2600 mm – 2700 mm, được thiết kế để tối ưu hóa không gian.

Kích thước cầu nâng cắt kéo (kiểu xếp)

Cầu nâng cắt kéo là giải pháp tuyệt vời cho các garage có trần thấp hoặc muốn tối ưu không gian sàn khi không sử dụng. Chúng có thể được lắp nổi hoặc lắp chìm âm sàn.

Cầu nâng bụng (nâng gầm)

Loại này chỉ nâng phần thân xe, để lại bánh xe tự do, rất phù hợp cho công việc làm lốp, sửa phanh.
* Sức nâng: Khoảng 3.0 – 3.5 tấn.
* Chiều cao nâng tối đa: Khoảng 1000 mm (loại nâng thấp) hoặc 1800 mm (loại nâng toàn thân).
* Chiều dài bàn nâng: Khoảng 1400 mm – 2000 mm.
* Chiều rộng bàn nâng: Khoảng 500 mm – 650 mm.
* Khi hạ xuống hoàn toàn, chiều cao chỉ khoảng 100-110 mm, rất gọn gàng.

Cầu nâng toàn xe

Loại này có bàn nâng dài tương tự cầu 4 trụ, dùng cho kiểm tra góc lái hoặc sửa chữa chung.
* Sức nâng: 3.5 tấn – 5.0 tấn.
* Chiều cao nâng tối đa: Khoảng 1800 mm – 2100 mm.
* Chiều dài bàn nâng: Khoảng 4200 mm – 5000 mm.
* Ưu điểm: Khi lắp âm sàn, nó trả lại hoàn toàn mặt bằng cho nhà xưởng, tạo không gian làm việc cực kỳ chuyên nghiệp và thoáng đãng.

Hướng dẫn lựa chọn kích thước cầu sắt phù hợp với nhà xưởng

Sau khi đã nắm rõ các thông số của cầu nâng, bước tiếp theo là đối chiếu với điều kiện thực tế của nhà xưởng bạn. Đây là một quy trình không thể bỏ qua.

Đo đạc diện tích mặt bằng

Bạn cần một không gian đủ rộng để không chỉ lắp đặt cầu mà còn để di chuyển xe ra vào và thao tác xung quanh. Một quy tắc chung là:
* Chiều dài yêu cầu: Chiều dài tổng thể của cầu + ít nhất 2m ở phía trước và 1m ở phía sau.
* Chiều rộng yêu cầu: Chiều rộng tổng thể của cầu + ít nhất 1m – 1.5m ở mỗi bên để đặt dụng cụ và di chuyển.
Ví dụ, để lắp một cầu nâng 2 trụ rộng 3.5m, bạn cần một không gian có chiều ngang tối thiểu 5.5m – 6.5m.

Chiều cao trần tối thiểu

Đây là yếu tố quyết định bạn có thể lắp được cầu 2 trụ có cổng hay không.
* Công thức tính: Chiều cao tổng thể của cầu + Chiều cao của dòng xe cao nhất bạn phục vụ + Khoảng hở an toàn (khoảng 15cm).
* Nếu trần nhà của bạn thấp hơn 4m, bạn nên cân nhắc sử dụng cầu nâng 2 trụ không cổng, cầu nâng cắt kéo hoặc cầu 4 trụ.

Nền móng bê tông

Nền nhà xưởng là nơi chịu toàn bộ tải trọng của cầu và xe. Yêu cầu về nền móng là cực kỳ nghiêm ngặt để đảm bảo an toàn.
* Độ dày bê tông: Tối thiểu 100 mm – 150 mm, tùy thuộc vào sức nâng của cầu. Đối với các cầu nâng hạng nặng, có thể yêu cầu độ dày lên tới 200 mm.
* Mác bê tông: Phải đạt cường độ chịu nén tối thiểu 250 kg/cm² (25 MPa).
* Thời gian khô: Bê tông phải được đổ và để khô hoàn toàn trong ít nhất 28 ngày trước khi tiến hành lắp đặt và khoan neo.

Việc lựa chọn đúng nhà cung cấp uy tín cũng rất quan trọng. Họ không chỉ bán sản phẩm mà còn tư vấn kỹ thuật, khảo sát mặt bằng và đưa ra giải pháp tối ưu. Các chuyên gia từ thienminh-autosafety.com luôn sẵn sàng hỗ trợ bạn trong việc lựa chọn và lắp đặt các thiết bị an toàn cho garage của mình.

Việc đầu tư vào một chiếc cầu nâng là một quyết định lớn. Bằng cách hiểu rõ và phân tích kỹ lưỡng các kích thước cầu sắt cho xe ô tô, bạn không chỉ đảm bảo lựa chọn được thiết bị phù hợp nhất với nhu cầu công việc mà còn xây dựng một môi trường làm việc an toàn, chuyên nghiệp và hiệu quả. Hãy luôn ưu tiên các yếu tố an toàn và kỹ thuật lên hàng đầu, vì đó là nền tảng cho sự phát triển bền vững của bất kỳ trung tâm dịch vụ ô tô nào.
