Kích thước cầu nâng 1 trụ rửa xe tiêu chuẩn là bao nhiêu?

Việc nắm rõ kích thước cầu nâng 1 trụ rửa xe là yếu tố nền tảng và mang tính quyết định đối với bất kỳ ai đang có ý định đầu tư hoặc vận hành một trung tâm chăm sóc xe chuyên nghiệp. Đây không chỉ là những con số kỹ thuật đơn thuần, mà còn ảnh hưởng trực tiếp đến việc bố trí mặt bằng, quy trình vận hành, và quan trọng nhất là sự an toàn cho cả kỹ thuật viên lẫn phương tiện của khách hàng. Bài viết này sẽ cung cấp một cái nhìn toàn diện và chi tiết nhất về các thông số cần thiết.

Tổng quan về kích thước tiêu chuẩn của cầu nâng 1 trụ

Để lên kế hoạch mặt bằng hiệu quả, bạn cần nắm các thông số cốt lõi của một bộ cầu nâng 1 trụ tiêu chuẩn. Thông thường, chiều cao nâng tối đa của cầu dao động khoảng 1600mm, đủ không gian để thực hiện các thao tác làm sạch gầm xe. Chiều dài tổng thể của bàn nâng khoảng 4400mm – 4600mm, phù hợp với hầu hết các dòng xe du lịch phổ thông. Quan trọng hơn cả là các yêu cầu về không gian lắp đặt, đòi hỏi vị trí đặt ty nâng phải cách tường tối thiểu 1200mm và cách mép ngoài của khu vực rửa xe ít nhất 1500mm để đảm bảo vận hành an toàn.

Tại sao cần nắm rõ kích thước cầu nâng 1 trụ rửa xe?

Việc tìm hiểu kỹ lưỡng về thông số kỹ thuật và kích thước của thiết bị này không phải là một bước tùy chọn, mà là một yêu cầu bắt buộc vì nhiều lý do quan trọng liên quan đến hiệu quả và an toàn.

Đầu tiên, nó giúp tối ưu hóa việc thiết kế và bố trí mặt bằng nhà xưởng. Một gara rửa xe chuyên nghiệp cần không gian hợp lý để xe ra vào, khu vực chờ, nơi làm việc của kỹ thuật viên và khu vực lắp đặt thiết bị. Biết chính xác kích thước cầu nâng 1 trụ rửa xe sẽ giúp bạn tính toán diện tích cần thiết, tránh tình trạng không gian quá chật chội gây khó khăn trong vận hành hoặc quá lãng phí.

Thứ hai, đây là yếu tố then chốt đảm bảo an toàn lao động. Việc lắp đặt cầu nâng không đúng tiêu chuẩn, không có đủ khoảng trống xung quanh có thể dẫn đến những tai nạn nghiêm trọng. Kỹ thuật viên cần không gian để di chuyển, thao tác và xử lý các tình huống bất ngờ. Khoảng cách an toàn với tường và các vật cản khác giúp ngăn ngừa va chạm khi nâng hạ xe, đặc biệt là với các dòng xe có kích thước lớn.

Cuối cùng, việc này giúp chủ đầu tư dự toán chi phí chính xác hơn. Chi phí không chỉ bao gồm giá mua thiết bị mà còn cả chi phí xây dựng nền móng, chuẩn bị mặt bằng. Một bản kế hoạch chi tiết dựa trên thông số kỹ thuật cụ thể sẽ giúp bạn tránh được những chi phí phát sinh không đáng có trong quá trình thi công.

Phân loại cầu nâng 1 trụ phổ biến hiện nay

Trên thị trường hiện có nhiều biến thể cầu nâng 1 trụ, mỗi loại có những đặc điểm riêng về thiết kế và yêu cầu lắp đặt. Việc phân biệt chúng sẽ giúp bạn lựa chọn sản phẩm phù hợp nhất với điều kiện mặt bằng và nhu cầu sử dụng của mình.

Cầu nâng 1 trụ âm nền

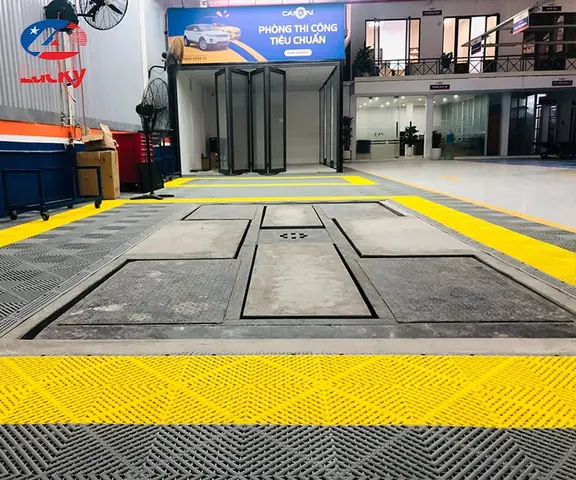

Đây là loại cầu nâng được ưa chuộng nhất nhờ tính thẩm mỹ và khả năng tiết kiệm diện tích. Khi không sử dụng, toàn bộ bàn nâng sẽ hạ xuống bằng với mặt sàn, tạo ra một mặt phẳng hoàn chỉnh, giúp không gian gara trông rộng rãi và chuyên nghiệp hơn. Xe có thể dễ dàng di chuyển qua lại trên mặt bàn nâng mà không gặp bất kỳ trở ngại nào.

Có thể bạn quan tâm: Xe Ô Tô Kiều Hối: Điều Kiện, Thủ Tục Và Chi Phí Chi Tiết

Tuy nhiên, việc thi công loại cầu nâng này đòi hỏi kỹ thuật cao hơn. Bạn cần phải đào một hố móng đủ sâu và rộng để chứa toàn bộ kết cấu ty ben và bàn nâng khi hạ xuống. Quá trình xây dựng móng cũng phức tạp hơn để đảm bảo khả năng chịu lực và thoát nước tốt.

Cầu nâng 1 trụ dương nền (nổi)

Có thể bạn quan tâm: Xe Ô Tô Kèm Cẩu Xúc: Cấu Tạo, Ứng Dụng Và Kinh Nghiệm Chọn

Có thể bạn quan tâm: Hướng Dẫn Chọn Mua Xe Ô Tô Kiểu Dáng Suv Phù Hợp Nhất

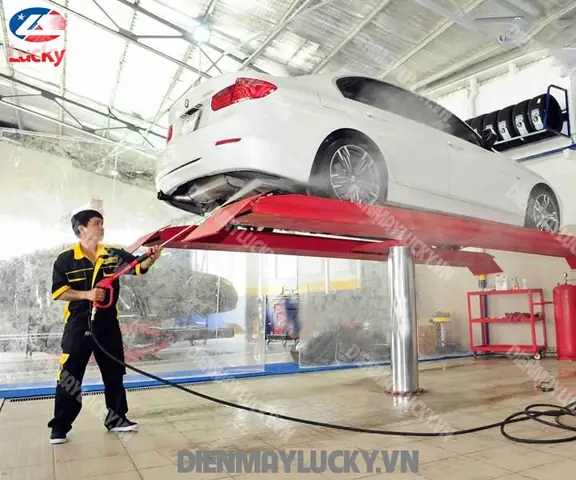

Loại cầu nâng này có phần bàn nâng luôn nằm nổi trên mặt sàn, ngay cả khi đã hạ xuống hết mức. Ưu điểm lớn nhất của cầu nâng dương nền là việc thi công móng đơn giản và ít tốn kém hơn so với loại âm nền. Bạn chỉ cần đào hố cho ty ben mà không cần quan tâm đến không gian cho bàn nâng.

Mặc dù vậy, nhược điểm của nó là chiếm một phần diện tích cố định trong gara, có thể gây vướng víu khi di chuyển các phương tiện khác. Loại này thường phù hợp với các xưởng có diện tích lớn hoặc không quá đặt nặng về yếu tố thẩm mỹ.

Phân loại theo kết cấu bàn nâng (Chữ I và Chữ H)

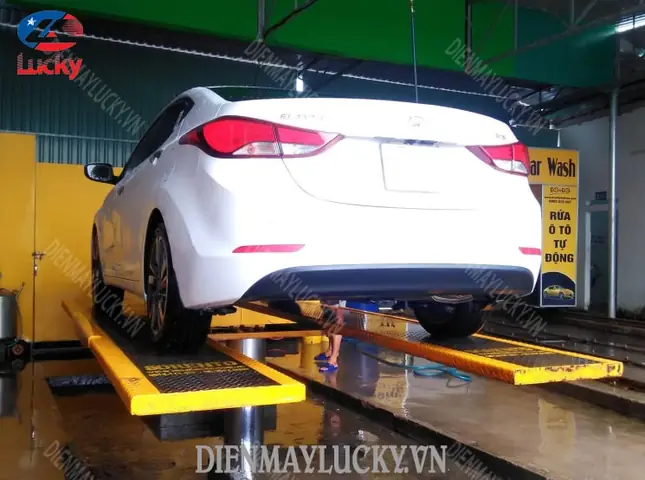

Bên cạnh cách lắp đặt, cầu nâng còn được phân loại theo hình dạng bàn nâng. Bàn nâng chữ I có thiết kế gọn gàng, phù hợp cho các gara có chiều ngang hẹp. Trong khi đó, bàn nâng chữ H có kết cấu vững chãi hơn, cung cấp bề mặt tiếp xúc với bánh xe rộng hơn, tăng cường sự ổn định khi nâng các dòng xe có trục cơ sở dài.

Bảng thông số kích thước cầu nâng 1 trụ rửa xe chi tiết

Để cung cấp một cái nhìn cụ thể, dưới đây là bảng tổng hợp các thông số kỹ thuật quan trọng của một bộ cầu nâng 1 trụ rửa xe phổ biến, có nguồn gốc từ Ấn Độ, được nhiều trung tâm chăm sóc xe tại Việt Nam tin dùng.

Việc hiểu rõ ý nghĩa của từng thông số sẽ giúp bạn không chỉ lựa chọn được sản phẩm phù hợp mà còn giám sát quá trình lắp đặt một cách hiệu quả hơn.

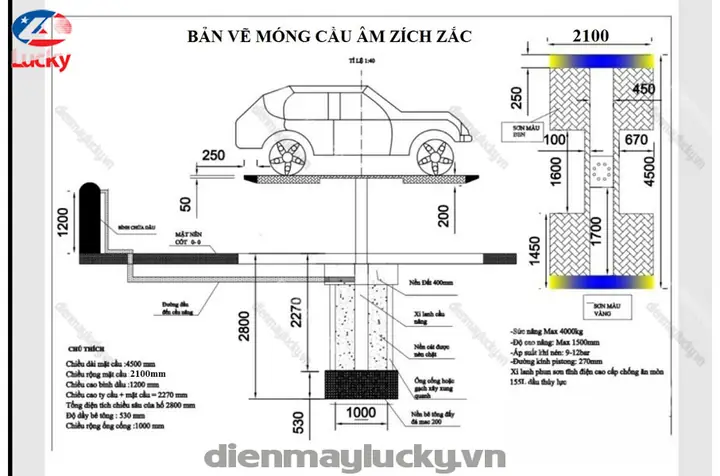

Phân tích bản vẽ kỹ thuật và yêu cầu mặt bằng lắp đặt

Dựa trên các thông số trên, việc chuẩn bị mặt bằng lắp đặt là công đoạn quan trọng nhất, quyết định đến độ bền và an toàn của toàn bộ hệ thống.

Yêu cầu về diện tích nhà xưởng tối thiểu

Để lắp đặt một bộ cầu nâng 1 trụ, diện tích nhà xưởng của bạn cần đáp ứng các tiêu chí tối thiểu. Chiều dài xưởng nên đạt ít nhất 6-7 mét để đảm bảo xe có thể dễ dàng tiến vào và lùi ra. Chiều rộng tối thiểu nên là 4 mét, bao gồm chiều rộng của xe, bàn nâng và khoảng cách an toàn hai bên. Chiều cao trần nhà cũng cần được chú ý, phải lớn hơn chiều cao nâng tối đa của cầu cộng với chiều cao của chiếc xe cao nhất mà bạn dự định phục vụ.

Yêu cầu về nền móng bê tông

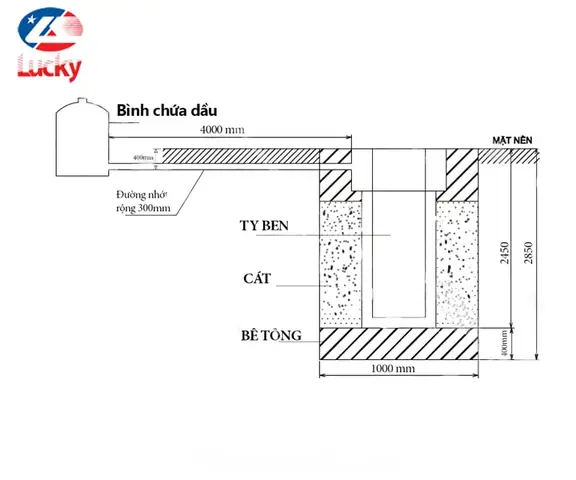

Nền móng là trái tim của hệ thống cầu nâng. Móng phải được đổ bằng bê tông mác cao (thường là từ 250 trở lên), có lót lưới thép chịu lực để đảm bảo không bị sụt lún hay nứt vỡ trong quá trình sử dụng. Độ dày của lớp bê tông móng thường được khuyến nghị là từ 20-30 cm. Hố móng cho ty ben cần được đào chính xác theo kích thước nhà sản xuất cung cấp, đảm bảo độ thẳng đứng tuyệt đối.

Yêu cầu về không gian xung quanh (vị trí lắp đặt)

Như đã đề cập, khoảng cách an toàn xung quanh cầu nâng là bắt buộc. Vị trí tim của ty ben phải cách tường ít nhất 1.2 mét và cách các cột trụ hoặc vật cản khác một khoảng tương tự. Lối vào khu vực cầu nâng phải thẳng và đủ rộng, không bị che khuất. Điều này không chỉ giúp việc đưa xe lên cầu dễ dàng hơn mà còn là một phần quan trọng trong các tiêu chuẩn an toàn lao động tại xưởng dịch vụ.

Hướng dẫn quy trình khảo sát và thi công móng cầu nâng

Quy trình lắp đặt một chiếc cầu nâng đòi hỏi sự chuyên nghiệp và tuân thủ nghiêm ngặt các bước kỹ thuật. Bước đầu tiên luôn là khảo sát mặt bằng thực tế để đánh giá kết cấu nền đất, hệ thống thoát nước và không gian tổng thể.

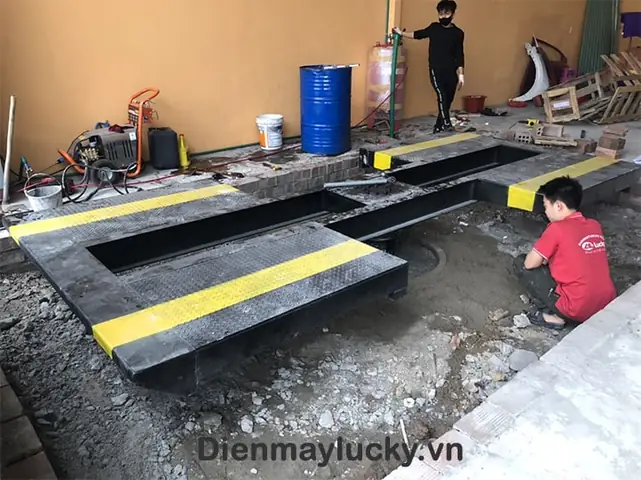

Sau khi khảo sát, đội ngũ kỹ thuật sẽ tiến hành định vị tim móng. Đây là bước cực kỳ quan trọng, quyết định vị trí chính xác của cầu nâng trong nhà xưởng. Tiếp theo là công đoạn đào hố móng theo đúng kích thước cầu nâng 1 trụ rửa xe đã được xác định trong bản vẽ kỹ thuật.

Sau khi đào hố, công việc gia cố bằng sắt thép và đổ bê tông sẽ được thực hiện. Quá trình này cần được giám sát chặt chẽ để đảm bảo chất lượng bê tông và kết cấu thép. Bê tông cần có đủ thời gian để khô và đạt được cường độ chịu lực cần thiết trước khi tiến hành lắp đặt ty ben và bàn nâng. Việc vội vàng có thể dẫn đến những hậu quả nghiêm trọng về sau.

Những lưu ý quan trọng về an toàn khi lắp đặt và vận hành

An toàn phải luôn là ưu tiên hàng đầu. Trong quá trình lắp đặt, toàn bộ khu vực thi công cần được rào chắn và có biển báo nguy hiểm. Chỉ những người có chuyên môn mới được phép thực hiện các công đoạn lắp ráp cơ khí và kết nối hệ thống thủy lực.

Khi đưa vào vận hành, tất cả kỹ thuật viên phải được đào tạo bài bản về cách sử dụng cầu nâng, bao gồm quy trình đưa xe vào đúng vị trí, cách nâng hạ an toàn và các bước xử lý khi có sự cố. Cần thường xuyên kiểm tra hệ thống dầu thủy lực, các van khóa và kết cấu cơ khí của cầu nâng để phát hiện sớm các dấu hiệu hư hỏng. Việc bảo trì định kỳ là yếu tố không thể bỏ qua để đảm bảo thiết bị hoạt động ổn định và bền bỉ. Mọi thông tin tư vấn chuyên sâu về an toàn trong garage có thể được tìm thấy tại Thiên Minh Autosafety.

Câu hỏi thường gặp về kích thước và lắp đặt cầu nâng 1 trụ

1. Lắp đặt cầu nâng 1 trụ mất bao lâu?
Thông thường, quá trình thi công móng mất khoảng 3-5 ngày, sau đó cần 7-10 ngày để bê tông khô hoàn toàn. Việc lắp đặt phần cơ khí và hệ thống thủy lực chỉ mất khoảng 1 ngày. Tổng thời gian có thể từ 10-15 ngày.

2. Nền nhà xưởng cũ có lắp được cầu nâng không?
Điều này phụ thuộc vào chất lượng của nền cũ. Đơn vị thi công sẽ phải kiểm tra, nếu nền không đủ chắc chắn, bạn bắt buộc phải cắt một phần nền cũ và đổ lại móng mới theo đúng tiêu chuẩn kỹ thuật.

3. Chi phí lắp đặt trọn gói một bộ cầu nâng là bao nhiêu?
Chi phí bao gồm giá thiết bị và chi phí thi công móng, vật tư (cát, đá, xi măng, sắt thép). Chi phí này có thể thay đổi tùy thuộc vào vị trí địa lý và điều kiện mặt bằng thực tế.

Việc đầu tư một hệ thống cầu nâng là một quyết định quan trọng. Nắm vững thông tin về kích thước cầu nâng 1 trụ rửa xe và các yêu cầu kỹ thuật liên quan sẽ là chìa khóa giúp bạn xây dựng một trung tâm chăm sóc xe chuyên nghiệp, hiệu quả và trên hết là an toàn. Hãy luôn tham khảo ý kiến của các chuyên gia và lựa chọn những đơn vị cung cấp, lắp đặt uy tín để đảm bảo chất lượng công trình.
