Khung Sườn Xe Ô Tô: Cấu Tạo, Các Loại & Bảo Dưỡng Cơ Bản

Khung sườn xe ô tô là bộ phận nền tảng, xương sống của mọi chiếc xe, đóng vai trò then chốt trong việc định hình cấu trúc, đảm bảo an toàn và hiệu suất vận hành. Hơn cả một bộ khung đơn thuần, khung sườn xe ô tô là một hệ thống kỹ thuật phức tạp, kết nối tất cả các thành phần khác của xe lại với nhau, từ động cơ, hệ thống truyền động đến thân vỏ và các chi tiết nội thất. Hiểu rõ về cấu tạo, chức năng và các loại khung sườn sẽ giúp người dùng có cái nhìn sâu sắc hơn về chiếc xe của mình, đồng thời đánh giá được tầm quan trọng của việc bảo dưỡng và lựa chọn phương tiện phù hợp.

Có thể bạn quan tâm: Số Khung Xe Ô Tô Ở Đâu? Vị Trí Và Cách Kiểm Tra Chi Tiết Nhất

Tóm tắt các đặc điểm chính của khung sườn xe ô tô

Khung sườn xe ô tô là xương sống của chiếc xe, bao gồm ba loại chính: khung rời (body-on-frame) dùng cho xe tải, SUV cỡ lớn; khung liền thân (unibody/monocoque) phổ biến trên xe du lịch; và khung không gian (spaceframe) dùng cho xe thể thao, siêu xe. Vật liệu chính là thép cường độ cao, hợp kim nhôm và sợi carbon. Chức năng chính gồm đảm bảo an toàn bằng cách hấp thụ năng lượng va chạm, cung cấp nền tảng lắp ráp các bộ phận, và ảnh hưởng đến hiệu suất, trải nghiệm lái thông qua độ cứng xoắn. Bảo dưỡng cần chú ý chống rỉ sét, kiểm tra sau va chạm và sửa chữa đúng kỹ thuật. Xu hướng tương lai hướng đến vật liệu nhẹ, nền tảng xe điện (skateboard), và tính bền vững.

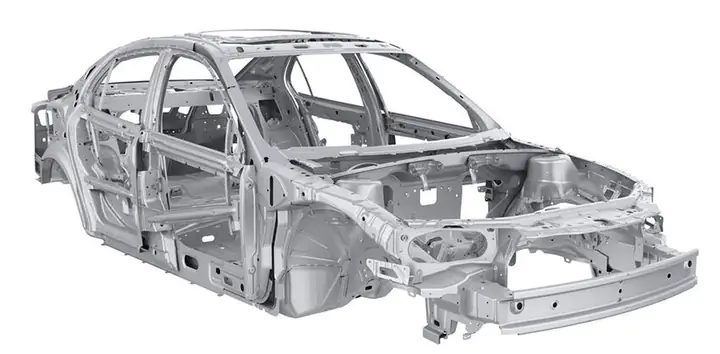

Cấu tạo chung của khung sườn xe ô tô

Khung sườn xe ô tô, hay còn gọi là chassis, là một hệ thống kỹ thuật phức tạp được thiết kế để chịu tải trọng, hấp thụ lực va đập và cung cấp nền tảng vững chắc cho tất cả các bộ phận khác của xe. Về cơ bản, một khung sườn điển hình bao gồm các thành phần chính như dầm dọc, dầm ngang, thanh giằng và các điểm lắp đặt cho động cơ, hệ thống treo, hệ thống lái và thân vỏ xe. Các bộ phận này được liên kết chặt chẽ với nhau thông qua hàn, đinh tán hoặc bu lông, tạo thành một cấu trúc cứng vững. Mục tiêu thiết kế là đạt được sự cân bằng giữa độ cứng xoắn (khả năng chống biến dạng khi xoắn) và khả năng hấp thụ năng lượng (khi va chạm).

Có thể bạn quan tâm: Hướng Dẫn Sửa Xe Ô Tô Điện Tại Nhà An Toàn Và Hiệu Quả

Trong quá trình sản xuất, các nhà thiết kế ô tô tính toán kỹ lưỡng về phân bổ trọng lượng, điểm đặt lực, và khả năng chịu tải để đảm bảo an toàn tối đa cho người ngồi trong xe. Vật liệu được sử dụng cũng là một yếu tố then chốt, với thép cường độ cao, hợp kim nhôm, và thậm chí là sợi carbon ngày càng phổ biến để tối ưu hóa trọng lượng và độ bền. Sự tiến bộ trong công nghệ vật liệu và kỹ thuật hàn đã cho phép tạo ra những khung sườn nhẹ hơn, cứng hơn và an toàn hơn bao giờ hết, góp phần đáng kể vào hiệu suất tổng thể và mức tiêu thụ nhiên liệu của xe. Việc nghiên cứu và phát triển liên tục trong lĩnh vực này là yếu tố thúc đẩy sự đổi mới trong ngành công nghiệp ô tô.

Các loại khung sườn xe ô tô phổ biến

Trong ngành công nghiệp ô tô, có nhiều loại khung sườn xe ô tô khác nhau, mỗi loại phù hợp với một mục đích sử dụng và phân khúc xe cụ thể. Việc lựa chọn loại khung sườn ảnh hưởng trực tiếp đến hiệu suất, độ an toàn, chi phí sản xuất và trải nghiệm lái của chiếc xe. Ba loại khung sườn phổ biến nhất hiện nay là khung rời (body-on-frame), khung liền thân (unibody/monocoque) và khung không gian (spaceframe). Mỗi loại có những ưu và nhược điểm riêng biệt, được ứng dụng rộng rãi trong các dòng xe khác nhau, từ xe tải nặng đến xe thể thao hiệu suất cao.

Khung rời (Body-on-frame)

Khung rời, hay còn gọi là khung gầm xe tải, là kiểu cấu trúc truyền thống trong đó thân xe và khung gầm được chế tạo riêng biệt, sau đó lắp ráp lại với nhau. Phần khung gầm thường bao gồm hai dầm dọc lớn chạy song song và được nối bằng các dầm ngang, tạo thành một hình thang. Thân xe sẽ được đặt lên và gắn chặt vào khung gầm này thông qua các đệm cao su hoặc bu lông. Kiểu thiết kế này mang lại độ bền bỉ và khả năng chịu tải vượt trội, lý tưởng cho các loại xe cần sức kéo lớn hoặc hoạt động trong điều kiện khắc nghiệt.

Ưu điểm nổi bật của khung rời là khả năng chịu xoắn tốt, dễ dàng sửa chữa khi va chạm (chỉ cần thay thế hoặc nắn chỉnh phần khung), và linh hoạt trong việc thay đổi kiểu dáng thân xe mà không ảnh hưởng đến cấu trúc nền tảng. Loại khung sườn này thường được tìm thấy ở xe tải bán tải, xe SUV cỡ lớn, xe thương mại và một số xe off-road chuyên dụng. Nhược điểm của khung rời bao gồm trọng lượng nặng, tăng mức tiêu thụ nhiên liệu, sàn xe cao hơn, và khả năng hấp thụ lực va chạm kém hơn ở một số góc độ so với khung liền thân, mặc dù các công nghệ hiện đại đã cải thiện đáng kể điều này.

Khung liền thân (Unibody/Monocoque)

Khung liền thân, hay unibody, là loại cấu trúc phổ biến nhất hiện nay, được sử dụng trong hầu hết các dòng xe du lịch, sedan, hatchback, crossover và SUV cỡ nhỏ đến trung. Trong cấu trúc unibody, khung xe và thân xe được tích hợp thành một khối duy nhất, các tấm kim loại của thân xe không chỉ tạo hình dáng mà còn đóng vai trò là một phần của cấu trúc chịu lực. Điều này tạo ra một lồng an toàn liền mạch xung quanh khoang hành khách, giúp phân tán năng lượng va chạm hiệu quả hơn qua toàn bộ cấu trúc xe.

Ưu điểm chính của khung liền thân là trọng lượng nhẹ hơn đáng kể so với khung rời, giúp cải thiện hiệu suất nhiên liệu và khả năng xử lý. Cấu trúc liền khối cũng mang lại độ cứng xoắn cao, tăng cường sự ổn định khi lái và giảm tiếng ồn, rung động từ đường truyền vào khoang cabin. Ngoài ra, việc tích hợp khung và thân giúp sàn xe thấp hơn, tạo không gian nội thất rộng rãi hơn. Tuy nhiên, việc sửa chữa khung liền thân sau các va chạm nghiêm trọng có thể phức tạp và tốn kém hơn, đôi khi đòi hỏi phải thay thế toàn bộ phần khung đã bị biến dạng.

Khung không gian (Spaceframe)

Có thể bạn quan tâm: Đánh Giá Chi Tiết Xe Ô Tô Cũ Peugeot 3008 2018: Có Đáng Để Xuống Tiền?

Khung không gian, hay spaceframe, là một loại khung sườn xe ô tô đặc biệt, thường được sử dụng trong các dòng xe thể thao hiệu suất cao, siêu xe và một số mẫu xe concept. Cấu trúc này bao gồm hàng trăm ống kim loại (thường là hợp kim nhôm hoặc thép cường độ cao) được hàn hoặc dán lại với nhau, tạo thành một mạng lưới không gian ba chiều giống như một khung lồng. Thân vỏ bên ngoài (thường làm từ vật liệu composite nhẹ) chỉ đóng vai trò che chắn và tạo hình dáng, không chịu tải trọng chính.

Ưu điểm vượt trội của khung không gian là trọng lượng cực kỳ nhẹ và độ cứng xoắn phi thường, giúp xe đạt được hiệu suất vận hành tối ưu, khả năng tăng tốc nhanh và xử lý chính xác. Cấu trúc này cũng cung cấp khả năng bảo vệ tốt cho người ngồi trong xe nhờ sự phân tán lực hiệu quả khi va chạm. Tuy nhiên, quá trình sản xuất khung không gian rất phức tạp, tốn kém và đòi hỏi kỹ thuật cao, khiến nó chỉ phù hợp với các dòng xe sản xuất giới hạn hoặc có giá trị cao. Việc sửa chữa sau va chạm cũng cực kỳ khó khăn và đắt đỏ.

Vật liệu chế tạo khung sườn xe ô tô

Vật liệu là yếu tố then chốt quyết định độ bền, trọng lượng, khả năng hấp thụ năng lượng và chi phí sản xuất của khung sườn xe ô tô. Trong suốt lịch sử phát triển của ngành ô tô, các nhà sản xuất không ngừng tìm kiếm và áp dụng những vật liệu mới để tối ưu hóa hiệu suất và an toàn. Hiện nay, có nhiều loại vật liệu được sử dụng, từ thép truyền thống đến các hợp kim tiên tiến và vật liệu composite.

Thép vẫn là vật liệu chính được sử dụng rộng rãi nhất nhờ chi phí hợp lý, độ bền cao và khả năng dễ dàng gia công. Tuy nhiên, không phải tất cả các loại thép đều giống nhau. Các nhà sản xuất ngày càng ưa chuộng thép cường độ cao (High-Strength Steel – HSS) và thép cường độ siêu cao (Ultra High-Strength Steel – UHSS) để tạo ra các cấu trúc nhẹ hơn nhưng vẫn đảm bảo độ cứng và an toàn. Các loại thép này có khả năng chịu lực kéo lớn hơn, cho phép sử dụng các tấm mỏng hơn mà không làm giảm độ bền.

Bên cạnh thép, hợp kim nhôm ngày càng được ứng dụng nhiều hơn, đặc biệt trong các dòng xe sang trọng và xe điện. Nhôm có ưu điểm là nhẹ hơn thép đáng kể (khoảng 30-40%), giúp giảm trọng lượng tổng thể của xe, từ đó cải thiện hiệu suất nhiên liệu và khả năng xử lý. Tuy nhiên, nhôm có chi phí sản xuất cao hơn và khó sửa chữa hơn thép. Nhiều nhà sản xuất hiện đang kết hợp cả thép và nhôm trong cấu trúc khung sườn để tối ưu hóa lợi ích của từng vật liệu.

Có thể bạn quan tâm: Giá Xe Ô Tô Spark Mới: Bảng Giá, Đánh Giá & Kinh Nghiệm Mua Xe 2025

Ngoài ra, vật liệu composite như sợi carbon cũng đang dần xuất hiện trong các dòng xe hiệu suất cao và siêu xe. Sợi carbon có tỷ lệ sức bền trên trọng lượng cực kỳ ấn tượng, nhẹ hơn nhôm và thép rất nhiều nhưng lại có độ cứng vượt trội. Tuy nhiên, chi phí sản xuất sợi carbon rất cao và quá trình sửa chữa gần như không thể, thường phải thay thế toàn bộ linh kiện. Sự kết hợp thông minh các vật liệu khác nhau là xu hướng chủ đạo, tạo ra các cấu trúc khung sườn “hybrid” nhằm đạt được sự cân bằng tối ưu giữa trọng lượng, độ bền, an toàn và chi phí.

Chức năng và tầm quan trọng của khung sườn xe ô tô

Khung sườn xe ô tô không chỉ là một bộ phận mà là nền tảng cốt lõi, quyết định phần lớn đặc tính và khả năng vận hành của một chiếc xe. Vai trò của nó bao trùm nhiều khía cạnh quan trọng, từ việc bảo vệ người ngồi trong xe đến việc định hình trải nghiệm lái.

Đảm bảo an toàn

Đây là chức năng quan trọng nhất của khung sườn. Khung sườn được thiết kế để tạo ra một “lồng an toàn” (safety cage) vững chắc xung quanh khoang hành khách. Khi xảy ra va chạm, cấu trúc khung sườn có khả năng hấp thụ và phân tán năng lượng từ điểm tác động ra khắp các vùng biến dạng được kiểm soát (crumple zones), giảm thiểu lực tác động trực tiếp lên người ngồi bên trong. Thép cường độ cao và các kỹ thuật hàn tiên tiến được sử dụng để gia cố các khu vực trọng yếu, đảm bảo khoang cabin duy trì hình dạng ổn định, bảo vệ hành khách khỏi bị nghiền nát hoặc chấn thương nghiêm trọng.

Cung cấp nền tảng cho các bộ phận khác

Khung sườn là nơi gắn kết tất cả các hệ thống và linh kiện chính của xe. Động cơ, hộp số, hệ thống treo, hệ thống lái, phanh, bình nhiên liệu, và các thiết bị điện tử đều được lắp đặt và cố định vào khung sườn. Độ cứng và sự chính xác của khung sườn ảnh hưởng trực tiếp đến hiệu suất hoạt động của các hệ thống này. Một khung sườn vững chắc sẽ đảm bảo các bộ phận hoạt động ổn định, không bị biến dạng hay lệch vị trí trong quá trình vận hành, từ đó duy trì hiệu suất tối ưu của xe.

Ảnh hưởng đến hiệu suất và trải nghiệm lái

Độ cứng xoắn (torsional rigidity) của khung sườn có ảnh hưởng sâu sắc đến cách xe vận hành. Một khung sườn cứng vững sẽ giúp hệ thống treo hoạt động hiệu quả hơn, duy trì sự tiếp xúc tối ưu giữa lốp xe và mặt đường, từ đó cải thiện khả năng bám đường, xử lý và phản ứng lái. Ngược lại, một khung sườn yếu sẽ gây ra hiện tượng flex (uốn cong), làm giảm hiệu quả của hệ thống treo, dẫn đến cảm giác lái lỏng lẻo, kém ổn định và giảm sự thoải mái cho hành khách. Trọng lượng của khung sườn cũng tác động trực tiếp đến hiệu suất nhiên liệu và khả năng tăng tốc của xe. Một khung sườn nhẹ hơn giúp xe linh hoạt hơn, tiết kiệm nhiên liệu hơn và có thể tăng tốc nhanh hơn.

Bảo dưỡng và sửa chữa khung sườn xe ô tô

Việc bảo dưỡng và sửa chữa khung sườn xe ô tô đúng cách là cực kỳ quan trọng để duy trì độ an toàn, hiệu suất và tuổi thọ của xe. Mặc dù khung sườn được thiết kế để bền bỉ, nhưng theo thời gian và tác động từ môi trường, nó vẫn có thể bị ảnh hưởng. Các yếu tố như va chạm, rỉ sét, và mệt mỏi vật liệu đều có thể làm suy yếu cấu trúc này.

Một trong những vấn đề phổ biến nhất là rỉ sét. Đặc biệt ở những vùng có khí hậu ẩm ướt hoặc nơi sử dụng muối để chống đóng băng đường, khung sườn có thể bị ăn mòn. Rỉ sét không chỉ làm giảm tính thẩm mỹ mà còn làm suy yếu cấu trúc kim loại, ảnh hưởng nghiêm trọng đến khả năng hấp thụ lực khi va chạm. Việc rửa xe thường xuyên, đặc biệt là phần gầm, và kiểm tra lớp chống rỉ là biện pháp phòng ngừa hiệu quả. Đối với những vùng đã bị rỉ sét, cần được xử lý kịp thời bằng cách loại bỏ rỉ sét và phủ lớp chống ăn mòn mới.

Sau một vụ tai nạn, việc sửa chữa khung sườn đòi hỏi kỹ thuật cao và trang thiết bị chuyên dụng. Đối với khung rời, các dầm có thể được nắn chỉnh hoặc thay thế. Tuy nhiên, đối với khung liền thân, việc sửa chữa phức tạp hơn nhiều. Các vết biến dạng nhỏ có thể được nắn chỉnh bằng các thiết bị kéo thủy lực, nhưng những hư hại nghiêm trọng hơn thường yêu cầu cắt bỏ và hàn thay thế các phần cấu trúc bị hỏng. Điều quan trọng là phải đảm bảo các điểm hàn mới có độ bền tương đương với cấu trúc gốc và các kích thước hình học của xe được khôi phục chính xác theo tiêu chuẩn nhà sản xuất để không ảnh hưởng đến khả năng vận hành và an toàn. Việc này nên được thực hiện bởi các trung tâm sửa chữa uy tín có kinh nghiệm và công nghệ hiện đại.

Xu hướng phát triển khung sườn xe ô tô trong tương lai

Ngành công nghiệp ô tô đang trải qua những thay đổi mạnh mẽ, và khung sườn xe ô tô cũng không nằm ngoài xu hướng đó. Các yếu tố như xe điện, xe tự lái và nhu cầu về bền vững đang định hình lại cách các khung sườn được thiết kế và sản xuất.

Đối với xe điện, thiết kế khung sườn phải tính đến việc tích hợp bộ pin lớn và nặng, thường được đặt ở sàn xe để tối ưu hóa trọng tâm. Điều này dẫn đến sự phát triển của các nền tảng “skateboard” độc đáo, nơi pin và hệ thống truyền động điện được tích hợp ngay vào cấu trúc khung gầm, tạo ra một không gian nội thất rộng rãi và linh hoạt hơn. Mục tiêu là tối ưu hóa không gian, giảm trọng lượng và tăng cường khả năng bảo vệ pin trong trường hợp va chạm.

Vật liệu nhẹ tiếp tục là một ưu tiên hàng đầu. Bên cạnh thép cường độ cao và nhôm, các vật liệu composite như sợi carbon và sợi thủy tinh sẽ ngày càng được sử dụng nhiều hơn, có thể kết hợp với các vật liệu khác để tạo ra các cấu trúc đa vật liệu (multi-material structures). Sự kết hợp này không chỉ giúp giảm trọng lượng mà còn cải thiện khả năng hấp thụ năng lượng và độ cứng xoắn. Công nghệ in 3D cũng hứa hẹn mang lại khả năng tạo ra các cấu trúc phức tạp với trọng lượng nhẹ và độ bền cao, mở ra những khả năng mới trong thiết kế khung sườn.

Xe tự lái cũng đặt ra những yêu cầu mới cho khung sườn, đặc biệt là về khả năng bảo vệ hành khách trong các tình huống va chạm không lường trước, nơi người lái không còn kiểm soát trực tiếp. Sự phát triển của các hệ thống an toàn thụ động tiên tiến, tích hợp cảm biến và khả năng tự động phản ứng của khung sườn trong trường hợp khẩn cấp, sẽ là trọng tâm nghiên cứu. Cuối cùng, tính bền vững trong sản xuất, sử dụng vật liệu tái chế và quy trình sản xuất thân thiện với môi trường cũng sẽ trở thành một phần không thể thiếu trong tương lai của thiết kế khung sườn.

Kết luận

Khung sườn xe ô tô là trái tim kỹ thuật của mọi chiếc xe, mang đến sự an toàn, hiệu suất và trải nghiệm lái. Từ những cấu trúc khung rời mạnh mẽ đến khung liền thân linh hoạt và khung không gian siêu nhẹ, mỗi loại đều phục vụ một mục đích riêng, phản ánh sự đổi mới không ngừng của ngành công nghiệp ô tô. Việc hiểu rõ về các loại khung sườn, vật liệu và chức năng của chúng không chỉ nâng cao kiến thức về xe hơi mà còn giúp chúng ta đánh giá đúng tầm quan trọng của việc bảo dưỡng và lựa chọn phương tiện. Với sự phát triển của xe điện và công nghệ tự lái, tương lai của khung sườn xe ô tô hứa hẹn sẽ còn nhiều đột phá để đáp ứng những yêu cầu ngày càng cao của người dùng và môi trường. Tìm hiểu thêm các kinh nghiệm và giải pháp an toàn xe hơi chi tiết tại Thiên Minh Autosafety.
