Khớp nối trục xe ô tô là gì? Dấu hiệu và cách xử lý

Khớp nối trục xe ô tô là một bộ phận cơ khí tuy nhỏ nhưng đóng vai trò cực kỳ quan trọng trong hệ thống truyền động của xe. Nó hoạt động như một “khớp gối” linh hoạt, cho phép trục truyền động truyền mô-men xoắn từ hộp số đến các bánh xe một cách trơn tru, ngay cả khi hệ thống treo đang di chuyển lên xuống hoặc bánh xe đang đánh lái. Hiểu rõ về bộ phận này sẽ giúp bạn nhận biết sớm các dấu hiệu hư hỏng, đảm bảo an toàn và tiết kiệm chi phí sửa chữa.

Những khía cạnh chính về khớp nối trục ô tô

Có thể bạn quan tâm: Trộm Chó Bằng Ô Tô Bị Xử Lý Thế Nào Và Cách Phòng Tránh?

1. Định nghĩa & Vai trò: Là khớp nối cơ khí cho phép trục quay truyền lực ở nhiều góc độ khác nhau, đảm bảo xe vận hành êm ái khi đi qua địa hình không bằng phẳng.
2. Phân loại chính: Bao gồm hai loại phổ biến là Khớp nối Cardan (khớp chữ thập) thường dùng cho xe cầu sau và xe 4 bánh, và Khớp nối đồng tốc (CV Joint) chủ yếu dùng cho xe cầu trước.
3. Dấu hiệu hỏng hóc: Các triệu chứng điển hình bao gồm tiếng kêu lạch cạch khi vào cua, rung lắc khi tăng tốc, và mỡ bôi trơn bị văng ra ngoài khu vực bánh xe.
4. Nguyên nhân hư hỏng: Nguyên nhân phổ biến nhất là do cao su chụp bụi bị rách, khiến bụi bẩn và nước xâm nhập, làm khô mỡ và mài mòn các chi tiết bên trong.
5. Kiểm tra và thay thế: Việc kiểm tra trực quan và lắng nghe tiếng động lạ là rất quan trọng. Khi đã hỏng nặng, việc thay thế là bắt buộc để đảm bảo an toàn vận hành.

Khớp nối trục xe ô tô là gì và tầm quan trọng của nó?

Có thể bạn quan tâm: Khử Ion Trên Xe Ô Tô Mới: Tất Cả Những Gì Bạn Cần Biết

Trong thế giới cơ khí phức tạp của một chiếc ô tô, có những chi tiết mà sự tồn tại của chúng thường bị bỏ qua cho đến khi chúng gặp sự cố. Khớp nối trục là một ví dụ điển hình. Đây là bộ phận không thể thiếu, quyết định đến khả năng vận hành trơn tru và an toàn của xe.

Định nghĩa chi tiết

Khớp nối trục xe ô tô, thường được biết đến với các tên gọi khác như khớp nối Cardan, khớp chữ thập (U-joint) hay khớp nối đồng tốc (CV joint), là một khớp nối cơ khí nằm ở hai đầu của trục láp (trục truyền động). Nhiệm vụ chính của nó là kết nối và truyền mô-men xoắn giữa các trục không đồng phẳng, cho phép chúng quay một cách linh hoạt ở các góc độ khác nhau.

Hãy tưởng tượng khi xe của bạn đi qua một ổ gà, hệ thống treo sẽ nén lại và bánh xe di chuyển lên trên. Nếu trục truyền động là một thanh kim loại cứng nhắc, sự thay đổi góc đột ngột này sẽ gây ra áp lực cực lớn, có thể làm gãy trục hoặc các bộ phận liên quan. Khớp nối trục ra đời để giải quyết vấn đề này, nó cho phép trục “gập” lại một cách có kiểm soát mà vẫn đảm bảo lực được truyền đi liên tục.

Vai trò không thể thiếu trong hệ thống truyền động

Vai trò của khớp nối trục là nền tảng cho sự vận hành ổn định của xe, đặc biệt là trong việc duy trì sự kết nối giữa hộp số và bánh xe. Nó đảm bảo rằng công suất từ động cơ luôn được truyền đến bánh xe một cách mượt mà, bất kể xe đang đánh lái, tăng tốc, hay di chuyển trên địa hình gồ ghề.

Trên các xe dẫn động cầu trước (FWD), khớp nối đồng tốc cho phép bánh trước vừa nhận lực truyền động vừa thực hiện nhiệm vụ đánh lái. Trên các xe dẫn động cầu sau (RWD) hoặc bốn bánh (4WD/AWD), khớp nối Cardan cho phép trục truyền động thay đổi góc khi hệ thống treo phía sau làm việc. Nếu không có bộ phận này, việc lái xe sẽ trở nên cực kỳ khó khăn và nguy hiểm.

Cấu tạo cơ bản của một khớp nối trục điển hình

Có thể bạn quan tâm: 11+ Cách Khử Mùi Xe Ô Tô Hiệu Quả, An Toàn Và Tận Gốc

Hiểu về cấu tạo sẽ giúp chúng ta dễ dàng hình dung hơn về nguyên lý hoạt động cũng như các nguyên nhân gây hư hỏng. Mặc dù có nhiều biến thể, cấu tạo của hai loại khớp nối trục phổ biến nhất có những đặc điểm riêng biệt.

Khớp nối chữ thập (U-joint)

Đây là loại khớp nối cổ điển và rất bền bỉ. Cấu tạo của nó khá đơn giản, bao gồm một chi tiết hình chữ thập (spider) và bốn cốc bi (bearing caps) ở bốn đầu. Mỗi cốc bi chứa nhiều con lăn kim nhỏ (needle bearings) được bôi trơn bằng mỡ.

Hai đầu của trục truyền động có dạng chạc (yoke), được lắp vào hai đầu đối diện của khớp chữ thập. Thiết kế này cho phép một chạc có thể nghiêng so với chạc còn lại quanh một trục, trong khi vẫn truyền được chuyển động quay, tạo ra sự linh hoạt cần thiết.

Khớp nối đồng tốc (CV joint)

Khớp nối đồng tốc có cấu tạo phức tạp hơn nhiều và được thiết kế để truyền lực ở một góc lớn hơn mà không gây ra sự thay đổi về vận tốc góc, giúp xe vận hành êm ái hơn, đặc biệt khi vào cua. Một bộ khớp nối trục xe ô tô loại này thường bao gồm:

• Rế lồng (Cage): Một vòng kim loại có các cửa sổ để giữ các viên bi.
• Bi (Balls): Thường có 6 viên bi thép chịu lực, nằm trong các rãnh.
• Trục trong (Inner race) và Trục ngoài (Outer race): Hai bộ phận này có các rãnh cong để các viên bi lăn theo, cho phép khớp nối thay đổi góc.
• Cao su chụp bụi (CV Boot): Một chi tiết hình phễu bằng cao su dẻo, có tác dụng che chắn, bảo vệ các chi tiết bên trong khỏi bụi bẩn và nước, đồng thời giữ lại lớp mỡ bôi trơn đặc biệt.

Phân loại các khớp nối trục phổ biến hiện nay

Trên thị trường ô tô, hai loại khớp nối trục đã đề cập ở trên là phổ biến nhất, mỗi loại có ứng dụng và đặc điểm riêng phù hợp với từng hệ thống truyền động.

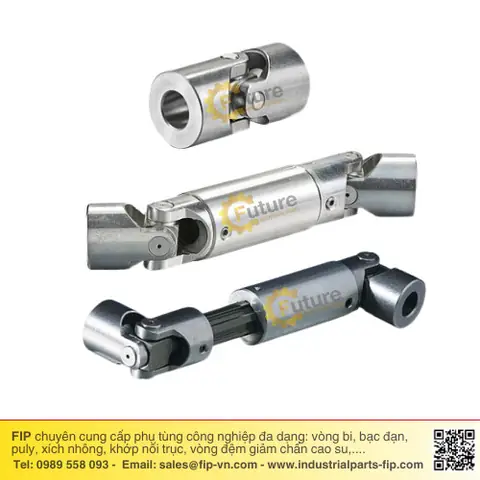

Khớp nối Cardan (Khớp chữ thập)

Khớp nối Cardan là lựa chọn hàng đầu cho các xe tải, xe bán tải, SUV và các dòng xe du lịch sử dụng hệ dẫn động cầu sau (RWD) hoặc bốn bánh (AWD/4WD). Chúng được lắp trên trục truyền động dài chạy dọc theo gầm xe, nối từ hộp số đến bộ vi sai cầu sau.

Ưu điểm lớn nhất của khớp Cardan là độ bền vượt trội và khả năng chịu tải mô-men xoắn lớn. Cấu tạo đơn giản cũng giúp việc sửa chữa, thay thế dễ dàng hơn. Tuy nhiên, một nhược điểm của nó là tạo ra sự thay đổi nhỏ về vận tốc góc khi hoạt động ở góc lớn, có thể gây ra rung động nhẹ.

Khớp nối đồng tốc (CV Joint)

Khớp nối đồng tốc là tiêu chuẩn trên hầu hết các xe dẫn động cầu trước (FWD) ngày nay. Mỗi bên bánh trước thường có hai khớp nối CV: một khớp nối trong (inner CV joint) nối với hộp số và một khớp nối ngoài (outer CV joint) nối với bánh xe.

Khớp nối ngoài được thiết kế để chịu được góc lái lớn, trong khi khớp nối trong cho phép trục láp di chuyển ra vào một chút khi hệ thống treo hoạt động. Ưu điểm của CV joint là khả năng truyền lực mượt mà, không gây rung động ngay cả ở góc lái lớn, mang lại trải nghiệm lái xe êm ái. Tuy nhiên, chúng nhạy cảm hơn với việc cao su chụp bụi bị rách.

Dấu hiệu nhận biết khớp nối trục xe ô tô bị hỏng

Nhận biết sớm các dấu hiệu hư hỏng của khớp nối trục là chìa khóa để tránh những sửa chữa tốn kém và các tình huống nguy hiểm trên đường. Dưới đây là những triệu chứng phổ biến nhất mà bạn cần chú ý.

Tiếng kêu lạch cạch hoặc cộc cộc khi vào cua

Đây là dấu hiệu đặc trưng nhất của một khớp nối đồng tốc (CV joint) ngoài bị hỏng. Khi bạn đánh lái và vào cua, đặc biệt là cua gấp, các viên bi và rãnh bên trong khớp nối bị mòn sẽ tạo ra tiếng kêu “lạch cạch” hoặc “cộc cộc” lặp đi lặp lại. Tiếng kêu càng lớn và rõ khi góc cua càng rộng.

Rung lắc bất thường khi tăng tốc

Nếu bạn cảm thấy xe bị rung lắc, đặc biệt là từ khu vực sàn xe hoặc vô lăng khi tăng tốc, đây có thể là dấu hiệu của khớp nối đồng tốc trong bị mòn hoặc khớp nối Cardan bị mất cân bằng. Sự rung lắc này xảy ra do khớp nối không còn truyền lực một cách trơn tru, tạo ra dao động truyền ngược lại vào khung xe.

Mỡ bôi trơn văng ra ngoài

Đây là một dấu hiệu trực quan rất dễ nhận biết. Hãy kiểm tra khu vực bên trong của bánh xe. Nếu bạn thấy những vệt mỡ màu đen hoặc nâu sẫm văng lên vành xe, giảm xóc hoặc các bộ phận xung quanh, gần như chắc chắn cao su chụp bụi của khớp nối CV đã bị rách hoặc nứt. Khi đó, khớp nối đang mất dần chất bôi trơn và bụi bẩn đang bắt đầu xâm nhập.

Tiếng va đập kim loại khi chuyển số

Đối với các xe sử dụng khớp nối Cardan (thường là xe cầu sau), một tiếng “cụp” hoặc “clunk” rõ rệt khi bạn chuyển số từ P sang D hoặc R có thể là dấu hiệu khớp nối này đã bị rơ, lỏng. Sự hao mòn tạo ra một khoảng trống nhỏ trong khớp nối, và khi mô-men xoắn được áp dụng đột ngột, nó sẽ tạo ra tiếng va đập kim loại.

Nguyên nhân chính dẫn đến hư hỏng khớp nối trục

Hiểu rõ nguyên nhân sẽ giúp bạn có biện pháp phòng ngừa hiệu quả. Hầu hết các sự cố liên quan đến khớp nối trục xe ô tô đều bắt nguồn từ một vài nguyên nhân cốt lõi.

Màng chắn bụi (cao su láp) bị rách

Đây là thủ phạm số một gây ra hỏng hóc cho khớp nối đồng tốc. Cao su chụp bụi có tuổi thọ giới hạn và có thể bị lão hóa, nứt, hoặc rách do tác động của nhiệt độ, hóa chất hoặc các vật cản trên đường. Khi nó bị rách, lớp mỡ bôi trơn quý giá bên trong sẽ bị văng ra ngoài do lực ly tâm.

Đồng thời, nước, bụi bẩn, và cát sẽ xâm nhập vào bên trong. Hỗn hợp này hoạt động như một loại giấy nhám, nhanh chóng mài mòn các bề mặt kim loại chính xác của khớp nối, dẫn đến hỏng hóc hoàn toàn chỉ trong một thời gian ngắn.

Thiếu mỡ bôi trơn hoặc mỡ kém chất lượng

Ngay cả khi cao su chụp bụi còn nguyên vẹn, lớp mỡ bôi trơn bên trong cũng có thể bị xuống cấp theo thời gian. Sử dụng mỡ không đúng chủng loại hoặc không đủ lượng khi bảo dưỡng cũng là nguyên nhân gây ra ma sát và nhiệt độ cao, làm giảm tuổi thọ của khớp nối.

Va chạm hoặc tác động ngoại lực

Những va chạm mạnh ở khu vực bánh xe hoặc gầm xe có thể làm cong trục láp hoặc làm hỏng trực tiếp khớp nối trục. Việc lái xe qua những ổ gà lớn ở tốc độ cao cũng tạo ra lực tác động đột ngột lên hệ thống truyền động, góp phần làm giảm tuổi thọ của bộ phận này.

Hao mòn tự nhiên theo thời gian

Giống như bất kỳ bộ phận cơ khí nào khác, khớp nối trục cũng sẽ bị hao mòn sau nhiều năm hoạt động và hàng trăm nghìn km di chuyển. Các bề mặt kim loại chịu ma sát liên tục sẽ dần mất đi độ chính xác ban đầu, dẫn đến tình trạng rơ, lỏng và cuối cùng là hỏng hóc.

Hướng dẫn kiểm tra và bảo dưỡng định kỳ

Bảo dưỡng phòng ngừa luôn là giải pháp tốt hơn và rẻ hơn so với sửa chữa. Việc kiểm tra khớp nối trục nên được thực hiện định kỳ, ví dụ như mỗi lần thay dầu hoặc bảo dưỡng tổng quát.

Kiểm tra trực quan

Đây là bước đơn giản nhưng hiệu quả nhất. Dùng đèn pin soi kỹ vào khu vực phía sau bánh xe. Tìm kiếm bất kỳ dấu hiệu nào của cao su chụp bụi bị nứt, rách, hoặc kẹp kim loại bị lỏng. Kiểm tra xem có vết mỡ nào văng ra xung quanh không. Nếu có, bạn cần xử lý ngay lập tức, có thể chỉ cần thay cao su chụp bụi và bổ sung mỡ nếu khớp nối chưa bị hỏng.

Lắng nghe tiếng động

Khi lái xe ở một bãi đất trống, hãy hạ cửa kính xuống và lắng nghe. Đánh lái hết cỡ sang một bên và chạy thành vòng tròn chậm rãi, sau đó lặp lại với bên còn lại. Nếu bạn nghe thấy tiếng “lạch cạch” nhịp nhàng, đó là dấu hiệu rõ ràng của khớp nối ngoài bị hỏng. Lắng nghe tiếng rung hoặc tiếng “ù” khi tăng tốc trên đường thẳng để phát hiện vấn đề với khớp nối trong.

Lịch trình bảo dưỡng khuyến nghị

Không có một lịch trình cố định cho việc thay thế khớp nối trục, vì tuổi thọ của chúng phụ thuộc nhiều vào điều kiện vận hành. Tuy nhiên, việc kiểm tra trực quan cao su chụp bụi mỗi 10.000 km là một thói quen tốt. Nếu phát hiện cao su bị rách sớm, chi phí thay thế chỉ vài trăm nghìn đồng, rẻ hơn rất nhiều so với việc phải thay cả một cụm khớp nối trục.

Khi nào cần thay thế và chi phí dự kiến?

Một khi khớp nối trục đã bắt đầu phát ra tiếng kêu hoặc gây rung lắc, việc sửa chữa thường không khả thi. Giải pháp duy nhất và an toàn nhất là thay thế bộ phận bị hỏng.

Những trường hợp bắt buộc phải thay mới

Bạn nên thay thế khớp nối trục ngay lập tức nếu xe có bất kỳ dấu hiệu nào sau đây:
* Tiếng kêu lạch cạch lớn và liên tục khi vào cua.
* Rung lắc dữ dội khi xe di chuyển.
* Cao su chụp bụi đã bị rách trong một thời gian dài và khớp nối đã chạy trong tình trạng khô mỡ.

Việc trì hoãn thay thế không chỉ gây khó chịu khi lái xe mà còn tiềm ẩn nguy cơ nguy hiểm. Một khớp nối trục bị hỏng hoàn toàn có thể bị gãy, khiến xe mất lực truyền động đột ngột và có thể gây tai nạn nghiêm trọng.

Yếu tố ảnh hưởng đến chi phí thay thế

Chi phí thay thế một khớp nối trục xe ô tô phụ thuộc vào nhiều yếu tố:
* Loại xe: Các dòng xe sang hoặc xe hiệu suất cao thường có giá phụ tùng đắt hơn.
* Phụ tùng chính hãng hay thay thế: Phụ tùng OEM (chính hãng) luôn có giá cao hơn nhưng đảm bảo chất lượng, trong khi phụ tùng từ các nhà sản xuất thứ ba (aftermarket) có giá rẻ hơn.
* Chi phí nhân công: Tùy thuộc vào mức độ phức tạp của công việc và giá dịch vụ của từng garage.
* Phạm vi thay thế: Thay thế chỉ một khớp nối sẽ rẻ hơn thay thế cả cụm trục láp.

Mức giá tham khảo trên thị trường

Chi phí thay thế một khớp nối đồng tốc hoặc khớp nối Cardan có thể dao động khá lớn. Đối với các dòng xe phổ thông, chi phí cho phụ tùng và công thợ có thể nằm trong khoảng từ 1.500.000 VNĐ đến 5.000.000 VNĐ cho một bên. Đối với các dòng xe cao cấp, con số này có thể cao hơn đáng kể. Để có báo giá chính xác nhất, bạn nên mang xe đến các trung tâm dịch vụ uy tín như thienminh-autosafety.com để được các kỹ thuật viên chuyên nghiệp kiểm tra và tư vấn.

Tóm lại, khớp nối trục xe ô tô là một thành phần thiết yếu của hệ thống truyền động, đảm bảo xe của bạn vận hành êm ái và an toàn. Việc nhận biết các dấu hiệu cảnh báo sớm như tiếng kêu lạ, rung lắc, hay mỡ bôi trơn bị rò rỉ là vô cùng quan trọng. Bằng cách thực hiện kiểm tra định kỳ và giải quyết các vấn đề nhỏ như thay thế cao su chụp bụi kịp thời, bạn có thể ngăn ngừa những hư hỏng lớn hơn, tiết kiệm chi phí và quan trọng nhất là giữ an toàn cho chính mình và những người tham gia giao thông khác trên mọi hành trình.
