Hướng dẫn tìm và sử dụng thư viện CAD xe ô tô Transit

Việc cải tạo hay độ nội thất các dòng xe thương mại như Ford Transit đã trở thành một xu hướng phổ biến, từ việc biến chiếc van 16 chỗ thành xe limousine sang trọng, xe cứu thương chuyên dụng, hay thậm chí là mobile home tiện nghi. Tuy nhiên, để bất kỳ dự án cải tạo nào đạt được độ chính xác tuyệt đối, đảm bảo an toàn kỹ thuật, và tuân thủ các quy định đăng kiểm, người thiết kế cần phải có trong tay bộ tài liệu kỹ thuật nền tảng: thư viện cad xe ô tô transit.

Đây không chỉ là những bản vẽ đơn thuần; chúng là “ADN” kỹ thuật của chiếc xe, cung cấp kích thước chính xác đến từng milimet của khung gầm, nội thất và các điểm neo. Bài viết này, được biên soạn bởi các chuyên gia kỹ thuật trong lĩnh vực ô tô và an toàn xe hơi, sẽ hướng dẫn chi tiết cách tìm kiếm, sử dụng hiệu quả và ứng dụng bộ tài nguyên CAD quý giá này vào các dự án thiết kế xe Ford Transit, đảm bảo tính chuyên môn cao và độ tin cậy tuyệt đối.

Tổng quan về Thư viện CAD xe Ford Transit và Giá trị cốt lõi

Có thể bạn quan tâm: Đánh Giá Chuyên Sâu Thương Hiệu Lốp Xe Ô Tô Bridgestone

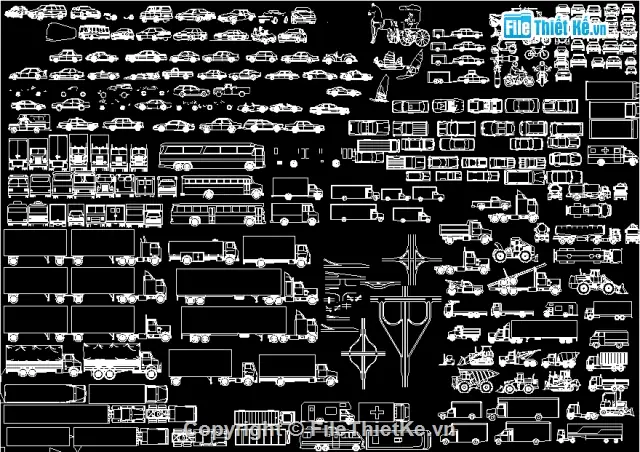

Thư viện CAD xe ô tô Transit là tập hợp các tệp thiết kế hỗ trợ máy tính (Computer-Aided Design), bao gồm các bản vẽ 2D chi tiết và mô hình 3D đầy đủ của các bộ phận cấu thành xe Ford Transit. Những tệp này được tạo ra dựa trên thông số kỹ thuật chính thức của Nhà sản xuất thiết bị gốc (OEM – Original Equipment Manufacturer), tức là Ford Motor Company.

Giá trị cốt lõi của thư viện CAD nằm ở khả năng cung cấp độ chính xác chưa từng có cho các nhà thiết kế và kỹ sư. Khi cải tạo một chiếc xe, việc lắp đặt các chi tiết mới như ghế da, vách ngăn cách âm, hệ thống điện, hay thậm chí là nâng cấp hệ thống treo, đều cần phải căn cứ vào cấu trúc chịu lực, các đường dây điện đi sẵn, và không gian vật lý chính xác của xe. Nếu thiếu các tệp CAD này, các phép đo thủ công có thể dẫn đến sai sót lớn, gây tốn kém chi phí, thời gian, và quan trọng nhất là ảnh hưởng đến tính an toàn và khả năng đăng kiểm của xe sau khi cải tạo.

Thư viện CAD giúp chuyển đổi quá trình thiết kế từ phỏng đoán sang tính toán khoa học, cho phép các chuyên gia mô phỏng và kiểm tra sự vừa vặn của phụ kiện ngay trên máy tính trước khi chuyển sang giai đoạn sản xuất vật lý.

Bản chất của bản vẽ 2D và mô hình 3D trong CAD Transit

Thư viện CAD Ford Transit thường được chia thành hai dạng tài liệu chính, mỗi dạng phục vụ một mục đích khác nhau trong quá trình thiết kế và cải tạo. Việc hiểu rõ sự khác biệt giữa chúng là nền tảng cho mọi dự án kỹ thuật.

Bản vẽ 2D, thường ở định dạng DWG hoặc DXF, là các mặt cắt, hình chiếu và sơ đồ kỹ thuật hiển thị các kích thước cơ bản, dung sai và vị trí chính xác của các chi tiết. Đối với xe Transit, bản vẽ 2D cực kỳ quan trọng trong việc xác định:

1. Kích thước tổng thể: Chiều dài cơ sở, chiều rộng, chiều cao xe.
2. Vị trí lỗ bắt vít: Các điểm neo ghế, điểm lắp dây đai an toàn, và các điểm cố định vách ngăn.
3. Bố trí hệ thống dây điện và đường ống: Giúp tránh khoan đục vào các bộ phận quan trọng khi lắp đặt phụ kiện.

Mô hình 3D, thường ở định dạng STEP, IGES, hoặc Solidworks/Autodesk Inventor, cung cấp một hình ảnh không gian ba chiều toàn diện của chiếc xe hoặc một bộ phận cụ thể. Mô hình 3D cho phép các nhà thiết kế:

1. Mô phỏng va chạm và xung đột: Kiểm tra xem các phụ kiện lắp đặt thêm có bị chạm hay cản trở hoạt động của các bộ phận nguyên bản hay không (ví dụ: ghế mới có cản trở túi khí hay cửa trượt không).
2. Tối ưu hóa không gian: Sắp xếp nội thất một cách trực quan, tính toán thể tích khoang chứa, hoặc thiết kế hệ thống điều hòa phụ.

Nhờ có các mô hình 3D này, các công ty độ xe có thể tạo ra các bản render chân thực, giúp khách hàng hình dung rõ ràng sản phẩm cuối cùng trước khi dự án bắt đầu. Điều này giảm thiểu rủi ro và tăng cường sự hài lòng của khách hàng.

Vai trò của CAD trong việc tối ưu hóa không gian xe Ford Transit

Ford Transit nổi tiếng với không gian nội thất rộng rãi, lý tưởng cho nhiều mục đích sử dụng. Tuy nhiên, việc tối ưu hóa không gian này đòi hỏi sự chính xác cao. Một sai sót nhỏ trong phép đo có thể khiến ghế ngồi không vừa vặn, hoặc hệ thống tủ kệ không thể đóng kín.

Sử dụng thư viện cad xe ô tô transit giúp các kỹ sư tận dụng tối đa từng centimet không gian. Ví dụ, trong các dự án xe mobile home (Motorhome), các tệp CAD giúp xác định chính xác đường cong của thân xe, cho phép thiết kế tủ bếp hoặc giường ngủ vừa khít với vách xe, loại bỏ các khoảng trống không cần thiết.

Hơn nữa, CAD cũng hỗ trợ việc phân bố trọng lượng. Khi độ một chiếc Transit, việc thêm các thiết bị nặng như bình nước, ắc quy phụ, hoặc sàn cách âm có thể làm thay đổi trọng tâm xe. Bằng cách nhập các mô hình 3D của các phụ kiện này vào phần mềm CAD, kỹ sư có thể tính toán lại trọng tâm và đảm bảo rằng sự thay đổi này không ảnh hưởng tiêu cực đến khả năng vận hành và an toàn của xe, đặc biệt khi vào cua hoặc phanh gấp.

Các Thành phần Chính trong Thư viện CAD xe ô tô Transit

Có thể bạn quan tâm: Thương Hiệu Xe Ô Tô Honda: Tại Sao Lại Được Người Việt Tin Dùng?

Một thư viện CAD hoàn chỉnh dành cho Ford Transit không chỉ bao gồm hình dáng bên ngoài mà còn đi sâu vào từng chi tiết cơ khí và điện tử. Việc nắm rõ các thành phần này giúp người dùng biết chính xác mình cần tìm kiếm gì và áp dụng chúng vào giai đoạn nào của quá trình thiết kế.

Bản vẽ khung gầm và kích thước cơ sở

Đây là bộ phận quan trọng nhất của thư viện cad xe ô tô transit đối với bất kỳ dự án cải tạo lớn nào. Khung gầm là cấu trúc chịu lực chính của xe. Mọi thay đổi về cấu trúc phải được thực hiện một cách cực kỳ cẩn thận để duy trì độ bền và tính toàn vẹn kết cấu.

Bản vẽ khung gầm cung cấp:

• Vị trí các điểm hàn và mối nối quan trọng: Đây là những khu vực cấm khoan hoặc cắt nếu không có sự tính toán kỹ lưỡng về khả năng chịu tải.
• Kích thước các thanh dầm ngang/dọc: Giúp kỹ sư định vị chính xác vị trí bắt vít cho các giá đỡ phụ kiện nặng (ví dụ: giá đỡ pin mặt trời trên nóc xe hoặc hệ thống ghế ngồi mới).
• Độ cong và góc nghiêng của sàn xe: Sàn xe Transit hiếm khi hoàn toàn phẳng. Bản vẽ CAD cung cấp chi tiết độ cong này, đảm bảo sàn gỗ hoặc sàn cách âm được lắp đặt khít hoàn hảo, tránh tiếng ồn và sự xê dịch.

Mô hình 3D nội thất và các điểm kết nối

Trong các dự án độ nội thất, mô hình 3D của khoang cabin là tài sản vô giá. Nó giúp các nhà thiết kế lắp ráp “ảo” các chi tiết như bảng điều khiển, vị trí các cửa gió điều hòa, và quan trọng nhất là các khu vực lắp đặt thiết bị an toàn.

Điểm kết nối (mounting points) là các khu vực đã được Ford thiết kế sẵn để lắp đặt các phụ kiện cụ thể. Sử dụng CAD, người dùng có thể:

• Xác định vị trí chính xác của các điểm bắt ghế nguyên bản để thiết kế các bộ chuyển đổi phù hợp cho ghế cao cấp hơn.
• Tìm ra vị trí tối ưu để gắn các thiết bị như camera hành trình, màn hình giải trí, hoặc hệ thống thông tin liên lạc mà không làm cản trở tầm nhìn hoặc gây nguy hiểm cho người lái.
• Tính toán không gian cho việc lắp đặt vật liệu cách âm và cách nhiệt, đảm bảo hiệu suất cách nhiệt tối đa mà không chiếm quá nhiều không gian cabin.

Thông số kỹ thuật động cơ và hệ thống điện

Mặc dù không trực tiếp phục vụ việc độ nội thất, các tệp CAD liên quan đến động cơ và hệ thống điện là thiết yếu khi cải tạo xe chuyên dụng (ví dụ: lắp đặt hệ thống làm lạnh công suất lớn, hệ thống cấp cứu).

Thư viện CAD sẽ bao gồm sơ đồ:

1. Vị trí bộ điều khiển điện tử (ECU): Cần biết để tránh ảnh hưởng khi chạy lại hệ thống dây điện phụ.
2. Thông số kỹ thuật pin và máy phát: Giúp tính toán khả năng chịu tải của hệ thống điện khi lắp thêm các thiết bị tiêu thụ năng lượng cao (như tủ lạnh, TV, máy pha cà phê).
3. Vị trí lấy tín hiệu CAN Bus: Đối với các hệ thống hỗ trợ lái xe tiên tiến hơn, việc tích hợp phụ kiện cần phải kết nối đúng cách với mạng lưới giao tiếp nội bộ của xe.

Việc tích hợp phụ kiện điện tử cần phải được thực hiện với sự cẩn trọng cao độ để tránh các rủi ro về chập cháy, hư hỏng hệ thống xe, hoặc làm vô hiệu hóa các tính năng an toàn nguyên bản.

Nguồn Cung Cấp Thư viện CAD Ford Transit Đáng Tin Cậy

Có thể bạn quan tâm: Thước Lái Xe Ô Tô Chevrolet: Hư Hỏng Thường Gặp Và Cách Khắc Phục

Việc tìm kiếm thư viện cad xe ô tô transit chính xác và đáng tin cậy là bước đầu tiên và quan trọng nhất. Vì đây là tài liệu kỹ thuật chuyên sâu, nguồn cung cấp phải được xác thực để đảm bảo tính chính xác và hợp pháp.

Liên hệ trực tiếp với Ford (Nhà sản xuất OEM)

Cách tốt nhất để có được bản vẽ CAD chính xác là thông qua nhà sản xuất. Ford Motor Company thường cung cấp các tài liệu kỹ thuật, đôi khi là miễn phí hoặc có phí, cho các đối tác, nhà cung cấp phụ tùng chính thức, hoặc các công ty chuyên trách về cải tạo xe.

Nếu bạn là một doanh nghiệp chuyên về độ xe, hãy tìm cách đăng ký làm đối tác hoặc liên hệ phòng kỹ thuật của Ford tại Việt Nam hoặc khu vực. Họ có thể cung cấp các bộ CAD “body builder” (bản vẽ dành cho người cải tạo thân xe) bao gồm các mặt cắt và kích thước quan trọng.

Tuy nhiên, tài liệu từ OEM có thể rất chi tiết và phức tạp, đòi hỏi người dùng phải có kiến thức chuyên môn sâu về kỹ thuật ô tô để giải mã và áp dụng đúng cách.

Các cộng đồng kỹ thuật và diễn đàn ô tô chuyên nghiệp

Nhiều kỹ sư và nhà thiết kế đã chia sẻ các tệp CAD được họ đo đạc và mô hình hóa lại (reverse engineered) dựa trên kinh nghiệm thực tế của mình. Các diễn đàn ô tô lớn, đặc biệt là các cộng đồng chuyên về độ xe van hoặc motorhome, thường có các thư mục chia sẻ tài nguyên này.

Lưu ý quan trọng: Các tệp CAD chia sẻ từ cộng đồng cần được kiểm tra chéo (cross-checked) với các phép đo thực tế trên chiếc xe Transit mà bạn đang làm việc. Các mẫu xe Ford Transit có thể có sự khác biệt nhỏ về kích thước giữa các phiên bản (ví dụ: Transit 2017 khác Transit 2022) hoặc giữa các thị trường sản xuất. Tính xác thực và độ tin cậy của các tệp này không được đảm bảo tuyệt đối như tài liệu từ OEM.

Các công ty thiết kế và cải tạo xe chuyên nghiệp

Một số công ty chuyên nghiệp trong lĩnh vực độ xe đã đầu tư vào việc quét 3D (3D scanning) toàn bộ nội và ngoại thất của Ford Transit để tạo ra các mô hình CAD có độ chính xác cao. Những mô hình này thường được bán dưới dạng dịch vụ hoặc được sử dụng nội bộ để cung cấp dịch vụ cải tạo trọn gói.

Ưu điểm của các tệp CAD này là chúng thường đã được tối ưu hóa cho mục đích cải tạo cụ thể (ví dụ: chỉ tập trung vào khoang hành khách). Tuy nhiên, chi phí có thể khá cao và cần xem xét kỹ lưỡng bản quyền sử dụng.

Quy Trình Ứng Dụng CAD vào Dự án Cải Tạo Xe Transit

Sở hữu thư viện cad xe ô tô transit là một chuyện, áp dụng nó một cách có hệ thống và khoa học lại là một quy trình khác đòi hỏi kinh nghiệm thực tiễn và sự chuyên nghiệp.

Bước 1: Kiểm tra độ chính xác và phiên bản xe

Trước khi đặt bút (hay đặt chuột) thiết kế, bước đầu tiên là xác nhận rằng tệp CAD khớp với phiên bản Transit mà bạn đang cải tạo.

• Kiểm tra năm sản xuất và mã khung gầm (VIN): Kích thước và bố trí nội thất của Transit có thể thay đổi nhẹ qua các năm nâng cấp (facelift) hoặc thay đổi đời xe.
• Xác thực điểm neo: Dùng thước đo laser hoặc thước cuộn chuyên dụng để kiểm tra ngẫu nhiên một vài điểm neo (lỗ bắt vít) quan trọng trên sàn hoặc vách xe và so sánh với kích thước trong tệp CAD. Nếu có sai lệch, cần phải điều chỉnh tỷ lệ của tệp CAD hoặc tìm kiếm phiên bản tệp phù hợp hơn.

Chỉ khi tệp CAD đã được xác thực, quá trình thiết kế mới có thể bắt đầu để đảm bảo mọi chi tiết được sản xuất sau này sẽ vừa vặn tuyệt đối.

Bước 2: Thiết kế phụ kiện/nội thất trên nền CAD

Sử dụng phần mềm CAD (như SolidWorks, Autodesk Inventor, hoặc Fusion 360), kỹ sư sẽ nhập mô hình Transit 3D làm nền tảng (background model). Mọi chi tiết mới (ghế, bàn, hệ thống điện, hệ thống giải trí) sẽ được thiết kế chồng lên mô hình này.

Quá trình này cho phép:

1. Phân tích sự giao thoa: Dễ dàng phát hiện các chi tiết mới bị chồng lên các bộ phận nguyên bản (ví dụ: tủ lạnh mini chạm vào cửa lùa khi đóng).
2. Tính toán dung sai (Tolerance): Thiết kế khoảng trống vừa đủ giữa các bộ phận để dễ dàng lắp đặt, tháo dỡ và chống rung lắc.
3. Tối ưu hóa vật liệu: Tính toán khối lượng và trọng lượng của các bộ phận lắp thêm, giúp kỹ sư đưa ra lựa chọn vật liệu tối ưu để đảm bảo không vượt quá giới hạn tải trọng cho phép của xe.

Bước 3: Lắp đặt và hiệu chuẩn dựa trên bản vẽ kỹ thuật

Sau khi mô hình thiết kế được phê duyệt, các bản vẽ kỹ thuật chi tiết (bao gồm kích thước, vật liệu, và quy trình gia công) sẽ được xuất ra từ tệp CAD 3D. Các bản vẽ này là cơ sở để xưởng sản xuất chế tạo các chi tiết bằng máy CNC hoặc phương pháp thủ công.

Trong quá trình lắp đặt, việc tham khảo thư viện cad xe ô tô transit giúp đội ngũ kỹ thuật viên:

• Định vị chính xác: Khoan và bắt vít tại các điểm đã được tính toán kỹ lưỡng, tránh làm hỏng các đường dây điện hoặc ống dẫn bên dưới lớp vỏ.
• Đảm bảo sự cân bằng: Lắp đặt các bộ phận nặng đối xứng để duy trì sự cân bằng trọng lực của xe.

Để đảm bảo an toàn tuyệt đối, đặc biệt là khi lắp đặt các phụ kiện liên quan đến hỗ trợ lái xe và cảnh báo va chạm, đội ngũ kỹ thuật tại Thiên Minh Auto Safety luôn tuân thủ nghiêm ngặt các tiêu chuẩn lắp đặt đã được kiểm chứng. Chúng tôi nhấn mạnh tầm quan trọng của việc sử dụng các điểm neo đạt chuẩn an toàn, đặc biệt là đối với các chi tiết liên quan đến ghế ngồi và dây đai an toàn.

An Toàn và Pháp Lý: Lưu ý khi Cải tạo dựa trên CAD

Tính chuyên môn của một dự án cải tạo xe không chỉ nằm ở vẻ đẹp thẩm mỹ mà còn ở việc tuân thủ các quy tắc an toàn và pháp lý. Sử dụng CAD giúp tối ưu hóa thiết kế, nhưng người thiết kế phải luôn ưu tiên tính an toàn.

Tuân thủ quy định đăng kiểm và cải tạo

Tại Việt Nam, việc cải tạo xe ô tô, đặc biệt là xe thương mại như Transit, phải tuân thủ nghiêm ngặt các quy định về đăng kiểm và cải tạo kết cấu xe cơ giới. Việc thay đổi kết cấu xe (như cắt bỏ ghế, thêm vách ngăn, nâng nóc) đều phải được Cục Đăng kiểm Việt Nam phê duyệt.

Khi thiết kế trên nền tảng thư viện cad xe ô tô transit, người dùng cần:

1. Giữ nguyên các vùng chịu lực chính: Các vùng cấu trúc được đánh dấu là “Structural Member” trong bản vẽ CAD phải được giữ nguyên hoặc chỉ thay đổi theo hướng gia cường, không được cắt bỏ hoặc làm yếu đi.
2. Đảm bảo không gian an toàn: Thiết kế phải đảm bảo rằng các thay đổi không làm giảm không gian thoát hiểm, không làm cản trở tầm nhìn của tài xế, và không làm thay đổi các góc chiếu sáng của đèn xe.
3. Hệ thống ghế ngồi: Nếu thay đổi số lượng hoặc vị trí ghế, cần đảm bảo ghế và dây đai an toàn mới phải được gắn vào các điểm chịu lực đã được Ford chỉ định hoặc được thiết kế lại để có khả năng chịu tải tương đương (thường là 4900N).

Việc sử dụng CAD tạo ra các bản vẽ “as-built” (thực tế thi công) rất dễ dàng, đây là tài liệu quan trọng để nộp cho cơ quan đăng kiểm khi xin phép cải tạo.

Tầm quan trọng của thiết kế an toàn

Trong lĩnh vực xe hơi, an toàn luôn là ưu tiên hàng đầu, đặc biệt đối với các xe chở khách như Transit. Khi sử dụng CAD để thiết kế nội thất mới, các kỹ sư phải xem xét các yếu tố sau:

• Vật liệu chống cháy: Sử dụng các mô hình CAD để tính toán thể tích nội thất và đảm bảo rằng vật liệu mới (như thảm, da bọc, gỗ) đều đạt tiêu chuẩn chống cháy nếu có thể.
• Vị trí túi khí (nếu có): Thiết kế phải đảm bảo rằng các phụ kiện lắp thêm không cản trở việc bung ra của túi khí trong trường hợp xảy ra va chạm. Tệp CAD sẽ giúp xác định “vùng bung” (deployment zone) của túi khí.
• Thiết kế cạnh bo tròn: Trong trường hợp va chạm, các chi tiết sắc nhọn trong cabin có thể gây thương tích nghiêm trọng. Thiết kế bằng CAD cho phép mô phỏng và đảm bảo mọi góc cạnh của nội thất mới đều được bo tròn hoặc đệm lót.

Các Phần Mềm CAD Phổ Biến và Mẹo Sử Dụng Hiệu Quả

Để tận dụng tối đa thư viện cad xe ô tô transit, người dùng cần thành thạo các phần mềm thiết kế chuyên dụng. Các công cụ này không chỉ giúp xem tệp mà còn là môi trường để thiết kế các chi tiết mới.

So sánh AutoCAD, Solidworks, Fusion 360

Mỗi phần mềm CAD đều có ưu và nhược điểm riêng, phù hợp với các giai đoạn khác nhau trong quá trình cải tạo xe:

Đối với các dự án độ xe Transit, Solidworks và Fusion 360 thường được ưu tiên hơn vì khả năng xử lý mô hình 3D và phân tích lắp ráp phức tạp, giúp kỹ sư dễ dàng hình dung khoang xe thực tế.

Mẹo tối ưu hóa tệp CAD trong thiết kế xe

Tệp CAD của toàn bộ xe Transit có thể rất nặng và phức tạp. Để làm việc hiệu quả, hãy áp dụng các mẹo sau:

1. Sử dụng tệp tham chiếu (Reference Files): Thay vì làm việc trực tiếp trên tệp mô hình 3D Transit đầy đủ (có thể lên tới hàng trăm megabyte), hãy tạo một tệp thiết kế mới và chỉ nhập mô hình Transit dưới dạng “tham chiếu” hoặc “bộ phận ảo” (virtual component). Điều này giúp giảm tải cho phần mềm và tập trung vào các chi tiết bạn đang thiết kế.
2. Chia nhỏ mô hình: Nếu chỉ cải tạo khu vực phía sau xe (khoang hành khách), hãy loại bỏ hoặc ẩn đi các bộ phận không liên quan (như động cơ, hộp số, bánh xe) để giảm độ phức tạp của môi trường làm việc.
3. Sử dụng tính năng phân tích giao thoa (Interference Analysis): Hầu hết các phần mềm CAD 3D đều có tính năng này. Hãy chạy phân tích giao thoa giữa các chi tiết mới của bạn với mô hình Transit nguyên bản trước khi xuất bản vẽ sản xuất. Đây là bước kiểm tra chất lượng quan trọng nhất.

Những Ứng Dụng Độc Đáo của CAD trong Cải Tạo Xe Transit

Khả năng tùy biến linh hoạt của Ford Transit được mở rộng đáng kể nhờ vào sự hỗ trợ của thư viện cad xe ô tô transit. Dưới đây là một số ví dụ thực tế về việc CAD đã cách mạng hóa các dự án cải tạo như thế nào.

Thiết kế xe Limousine và Văn phòng Di động

Khi biến Transit thành xe limousine hoặc văn phòng di động, yếu tố sang trọng và tiện nghi là tối quan trọng. Thiết kế ghế massage, vách ngăn riêng tư, hệ thống ánh sáng sao trần đòi hỏi sự căn chỉnh hoàn hảo.

CAD giúp:

• Cân chỉnh âm thanh: Tính toán vị trí tối ưu của loa và vật liệu tiêu âm để tạo ra âm thanh vòm chất lượng cao trong cabin.
• Thiết kế hệ thống điện ẩn: Dẫn dây điện và các đường ống điều hòa một cách gọn gàng, ẩn dưới các tấm ốp nội thất, đảm bảo thẩm mỹ và an toàn điện.

Bằng cách sử dụng các mô hình 3D chính xác, các nhà thiết kế có thể đảm bảo rằng ngay cả ở những vị trí phức tạp như cửa sổ trời panorama hoặc sàn nâng, mọi chi tiết đều được tích hợp liền mạch, tạo ra một không gian cao cấp.

Cải tạo xe Cứu thương và Xe Chuyên dụng

Đối với xe cứu thương, độ chính xác không chỉ là yếu tố thẩm mỹ mà còn là vấn đề sinh tử. Thiết bị y tế cần được lắp đặt chắc chắn, dễ tiếp cận và phải chịu được gia tốc khi xe di chuyển nhanh.

Sử dụng CAD, các kỹ sư:

• Tối ưu hóa bố cục thiết bị y tế: Đảm bảo đủ không gian cho cáng, máy thở, tủ thuốc, và nhân viên y tế hoạt động thoải mái.
• Thiết kế giá đỡ chuyên biệt: Các giá đỡ cho thiết bị y tế được thiết kế để bắt trực tiếp vào các thanh chịu lực của khung xe (đã được xác định trong CAD), đảm bảo chúng không bị bật ra khi xe phanh đột ngột.
• Đảm bảo vệ sinh: Các góc và mối nối trong khoang cứu thương được thiết kế trơn tru (dựa trên các mặt cắt CAD) để dễ dàng vệ sinh và khử trùng, tuân thủ tiêu chuẩn y tế.

Tích hợp hệ thống hỗ trợ lái xe và an toàn

Là một chuyên trang về an toàn xe hơi, Thiên Minh Auto Safety luôn đề cao việc tích hợp các thiết bị hỗ trợ lái xe một cách khoa học. Khi cải tạo xe Transit, nhiều chủ xe muốn lắp đặt thêm các hệ thống như:

• Cảm biến đỗ xe trước/sau.
• Camera 360 độ.
• Hệ thống giám sát áp suất lốp (TPMS) tích hợp vào màn hình trung tâm.

Thư viện CAD xe ô tô transit là nền tảng để xác định vị trí tối ưu lắp đặt các cảm biến trên cản trước/sau, đảm bảo chúng không bị cản trở bởi các chi tiết ngoại thất mới (như bậc lên xuống hoặc giá đỡ lốp dự phòng). Đối với camera 360 độ, CAD giúp tính toán chính xác góc lắp đặt của từng camera để đạt được tầm nhìn toàn cảnh không có điểm mù, một yếu tố cực kỳ quan trọng đối với một chiếc xe lớn như Ford Transit.

Việc lắp đặt các thiết bị này theo đúng tiêu chuẩn kỹ thuật sẽ giúp nâng cao đáng kể mức độ an toàn và mang lại trải nghiệm lái xe thoải mái, tự tin hơn trên mọi hành trình.

Phân Tích Chuyên Sâu: Rủi Ro Khi Bỏ Qua Thư Viện CAD

Nhiều xưởng độ xe nhỏ có xu hướng dựa vào các phép đo thủ công và kinh nghiệm ước lượng khi cải tạo Ford Transit, một phương pháp tiềm ẩn rất nhiều rủi ro, đặc biệt đối với các dự án phức tạp.

Rủi ro về Sai số Kích thước và Chi phí gia tăng

Sai số kích thước là rủi ro lớn nhất khi không sử dụng CAD. Chỉ một sai lệch nhỏ 2-3mm trong việc đo đạc thủ công cũng có thể khiến một tấm vách ngăn không vừa, hoặc một chiếc tủ không thể lắp đặt được.

• Lãng phí vật liệu: Các chi tiết nội thất đắt tiền (gỗ tự nhiên, da) phải được gia công lại hoặc vứt bỏ.
• Kéo dài thời gian thi công: Việc phải đo đạc, tháo lắp, và chỉnh sửa liên tục làm chậm trễ toàn bộ dự án, ảnh hưởng đến tiến độ giao xe cho khách hàng.
• Lắp đặt cẩu thả: Để khắc phục sự thiếu chính xác, thợ kỹ thuật có thể phải dùng lực hoặc đệm lót không tiêu chuẩn, dẫn đến các mối nối lỏng lẻo, gây ra tiếng kêu khó chịu (rattle) khi xe chạy trên đường gồ ghề.

Hậu quả đối với An toàn và Tính toàn vẹn kết cấu

Nếu khoan đục hoặc cắt vào các thanh dầm chịu lực của khung gầm mà không tham khảo bản vẽ CAD, kỹ sư có thể làm suy yếu cấu trúc xe. Trong trường hợp xảy ra tai nạn, khả năng bảo vệ hành khách của chiếc xe sẽ bị giảm sút nghiêm trọng, vì vùng hấp thụ lực va chạm không còn hoạt động như thiết kế ban đầu của Ford.

Tương tự, việc lắp đặt các thiết bị nặng (như bồn nước, hệ thống ắc quy) ở vị trí không tối ưu mà không kiểm tra qua CAD có thể dẫn đến sự phân bố trọng lượng không cân bằng, làm tăng nguy cơ lật xe hoặc mất kiểm soát khi lái xe ở tốc độ cao.

Sử dụng thư viện cad xe ô tô transit không chỉ là một công cụ thiết kế mà còn là một quy trình quản lý rủi ro, đảm bảo rằng mọi thay đổi đều được tính toán khoa học và an toàn.

Câu hỏi thường gặp về Thư viện CAD xe Transit

Thư viện CAD có áp dụng cho tất cả các phiên bản Transit không?

Thư viện CAD được cung cấp bởi Ford thường tương ứng với một đời xe (Generation) hoặc một phiên bản cụ thể (ví dụ: Transit Van 2020 High Roof). Do đó, bạn cần phải xác định chính xác đời xe và cấu hình của chiếc Transit mình đang cải tạo. Thông thường, các file CAD sẽ được cập nhật sau mỗi lần nâng cấp lớn. Luôn kiểm tra kỹ mã số linh kiện và năm sản xuất trong tài liệu.

Tôi có thể tự tạo tệp CAD cho chiếc Transit của mình không?

Hoàn toàn có thể, thông qua quy trình quét 3D (3D scanning) hoặc đo đạc ngược (reverse engineering). Quét 3D là phương pháp chính xác nhất, sử dụng máy quét laser chuyên dụng để tạo ra một đám mây điểm (point cloud) của nội thất và ngoại thất, sau đó chuyển đổi thành mô hình 3D. Phương pháp này đòi hỏi đầu tư thiết bị và chuyên môn cao, nhưng đảm bảo độ chính xác tuyệt đối cho chiếc xe thực tế bạn đang làm việc.

Chi phí trung bình để mua Thư viện CAD Ford Transit là bao nhiêu?

Chi phí này dao động rất lớn. Nếu là tài liệu cơ bản từ Ford, có thể miễn phí cho các đối tác. Nếu là mô hình 3D chất lượng cao, đã được tối ưu hóa và làm sạch dữ liệu từ các công ty thiết kế chuyên nghiệp, chi phí có thể từ vài trăm đến vài nghìn đô la, tùy thuộc vào độ chi tiết và định dạng tệp mà bạn yêu cầu.

Việc đầu tư vào các tài nguyên kỹ thuật như thư viện cad xe ô tô transit là một khoản chi phí chính đáng, giúp tiết kiệm thời gian, vật liệu và đảm bảo chất lượng, an toàn cuối cùng của sản phẩm cải tạo.

Trong lĩnh vực cải tạo xe thương mại, sự chính xác là chìa khóa để đảm bảo chất lượng, thẩm mỹ, và quan trọng nhất là tính an toàn và khả năng đăng kiểm. Việc tiếp cận và sử dụng thành thạo thư viện cad xe ô tô transit là yếu tố bắt buộc đối với bất kỳ đơn vị kỹ thuật nào muốn thực hiện các dự án cải tạo chuyên nghiệp. Hy vọng rằng, với hướng dẫn chi tiết này, bạn đã có được nền tảng vững chắc để tìm kiếm, đánh giá và áp dụng nguồn tài nguyên kỹ thuật quý giá này, từ đó tạo ra những chiếc Ford Transit tùy chỉnh hoàn hảo, an toàn và tuân thủ mọi quy định.
