Hộp mạch điều hoà xe ô tô: Mọi điều bạn cần biết

Hệ thống điều hoà không khí là một trang bị không thể thiếu trên mọi chiếc xe hơi hiện đại, đặc biệt là tại các quốc gia có khí hậu nóng ẩm như Việt Nam. Khi điều hoà gặp trục trặc, trải nghiệm lái xe sẽ trở nên vô cùng khó chịu. Trong số các bộ phận cấu thành, hộp mạch điều hoà xe ô tô đóng vai trò như bộ não trung tâm, nhưng lại thường ít được người dùng biết đến. Hiểu rõ về bộ phận này không chỉ giúp bạn sử dụng điều hoà hiệu quả hơn mà còn có thể chẩn đoán sớm các vấn đề, tiết kiệm chi phí sửa chữa đáng kể.

Tổng quan về hộp mạch điều hoà xe ô tô

Có thể bạn quan tâm: Kinh Nghiệm Kiểm Tra Hộp Số Xe Ô Tô Cũ Toàn Diện A-z

Hộp mạch điều hoà xe ô tô, hay còn được gọi là ECU điều hoà (Electronic Control Unit) hoặc mô-đun điều khiển điều hoà, là một bộ vi xử lý điện tử phức tạp. Chức năng chính của nó là nhận tín hiệu từ các cảm biến và mệnh lệnh từ người dùng (thông qua các nút bấm trên bảng điều khiển), sau đó xử lý thông tin và gửi tín hiệu điều khiển đến các bộ phận chấp hành của hệ thống điều hoà như máy nén, quạt gió, và các cửa chia gió để duy trì nhiệt độ trong cabin theo mong muốn.

Hộp mạch điều hoà xe ô tô là gì?

Có thể bạn quan tâm: Hộp Để Bánh Xe Dự Phòng Ô Tô: Mọi Điều Bạn Cần Biết

Để hiểu sâu hơn, chúng ta cần xem xét vai trò và vị trí của nó trong một bức tranh tổng thể. Hệ thống điều hoà không chỉ đơn giản là làm lạnh không khí, mà là một quy trình phức tạp đòi hỏi sự phối hợp nhịp nhàng giữa nhiều bộ phận khác nhau. Hộp mạch điều hoà xe ô tô chính là nhạc trưởng điều khiển dàn nhạc đó.

Nó không phải là một bộ phận cơ học như máy nén hay dàn lạnh, mà là một bảng mạch điện tử chứa các linh kiện như vi điều khiển (microcontroller), bóng bán dẫn (transistor), rơ le (relay), và các IC (mạch tích hợp). Tất cả được lập trình để thực hiện các thuật toán điều khiển phức tạp, đảm bảo hệ thống hoạt động ổn định và hiệu quả.

Vị trí của hộp mạch trong hệ thống điều hoà

Vị trí của hộp mạch điều hoà có thể khác nhau tùy thuộc vào từng dòng xe và đời xe. Tuy nhiên, nó thường được đặt ở những nơi an toàn, ít bị ảnh hưởng bởi nhiệt độ và độ ẩm cao. Các vị trí phổ biến nhất bao gồm:

• Phía sau hộc đựng găng tay bên phía hành khách.
• Bên dưới bảng táp-lô, gần khu vực trung tâm điều khiển.
• Tích hợp trực tiếp vào cụm điều khiển điều hoà trên bảng táp-lô.

Việc xác định đúng vị trí của nó là bước đầu tiên và quan trọng nhất trong quá trình kiểm tra và chẩn đoán khi hệ thống gặp sự cố liên quan đến điều khiển điện tử.

Phân biệt với các bộ phận khác

Người dùng thường dễ nhầm lẫn chức năng của hộp mạch với các bộ phận khác. Ví dụ, khi điều hoà không mát, nhiều người nghĩ ngay đến việc hết gas hoặc hỏng lốc lạnh. Tuy nhiên, nguyên nhân có thể đến từ việc hộp mạch điều hoà xe ô tô không gửi tín hiệu để đóng ly hợp của máy nén.

Cần phân biệt rõ:
* Máy nén (lốc lạnh): Là bộ phận cơ học, có nhiệm vụ nén môi chất lạnh. Nó nhận lệnh hoạt động từ hộp mạch.
* Dàn nóng/Dàn lạnh: Là các bộ trao đổi nhiệt, nơi môi chất lạnh toả nhiệt hoặc thu nhiệt. Chúng hoạt động thụ động.
* Quạt gió: Tạo ra luồng không khí thổi qua dàn lạnh vào cabin. Tốc độ quạt được điều khiển bởi hộp mạch.

Như vậy, hộp mạch là trung tâm chỉ huy, trong khi các bộ phận còn lại là những người lính thực thi mệnh lệnh.

Cấu tạo và nguyên lý hoạt động chi tiết

Có thể bạn quan tâm: Mẫu Hợp Đồng Nguyên Tắc Thuê Xe Ô Tô Tải Và Lưu Ý Quan Trọng

Để thực sự hiểu được tầm quan trọng của nó, việc tìm hiểu về cấu tạo bên trong và cách thức hoạt động là điều cần thiết. Điều này giúp chúng ta hình dung được sự phức tạp và tinh vi của công nghệ ô tô hiện đại.

Các thành phần chính bên trong hộp mạch

Một hộp mạch điều hoà xe ô tô tiêu biểu bao gồm các linh kiện cốt lõi sau:

• Vi điều khiển (Microcontroller – MCU): Đây là “bộ não” của hộp mạch. Nó chứa CPU, bộ nhớ (ROM, RAM) và các cổng vào/ra (I/O). MCU được lập trình sẵn các thuật toán để xử lý dữ liệu từ cảm biến và đưa ra quyết định điều khiển.
• Mạch đầu vào (Input Circuit): Tiếp nhận và xử lý tín hiệu từ các cảm biến (cảm biến nhiệt độ trong xe, ngoài trời, cảm biến áp suất gas…) và tín hiệu từ bảng điều khiển của người lái.
• Mạch điều khiển công suất (Driver/Output Circuit): Khuếch đại tín hiệu từ MCU để đủ công suất điều khiển các thiết bị chấp hành như ly hợp từ của máy nén, mô-tơ quạt gió, các mô-tơ servo điều khiển cửa gió.
• Các linh kiện khác: Bao gồm rơ le, tụ điện, điện trở, đi-ốt, và các IC ổn áp để đảm bảo nguồn điện ổn định cho toàn bộ mạch.

Quy trình hoạt động của hộp mạch điều hoà

Nguyên lý hoạt động của hộp mạch có thể được tóm tắt qua một chu trình khép kín:

1. Nhận tín hiệu đầu vào: Hộp mạch liên tục nhận dữ liệu từ nhiều nguồn:
   • Yêu cầu của người lái: Nhiệt độ cài đặt, tốc độ quạt, hướng gió, chế độ lấy gió trong/ngoài.
   • Dữ liệu từ cảm biến: Cảm biến nhiệt độ trong cabin, cảm biến nhiệt độ dàn lạnh, cảm biến nhiệt độ ngoài trời, cảm biến áp suất môi chất lạnh, cảm biến ánh nắng mặt trời (trên một số xe cao cấp).
2. Xử lý thông tin: Vi điều khiển bên trong hộp mạch so sánh nhiệt độ thực tế trong cabin (từ cảm biến) với nhiệt độ mong muốn (do người lái cài đặt). Nó cũng phân tích các dữ liệu khác để đảm bảo hệ thống hoạt động an toàn và hiệu quả.
3. Gửi tín hiệu điều khiển: Dựa trên kết quả xử lý, vi điều khiển sẽ gửi tín hiệu đến các mạch công suất để:
   • Đóng/ngắt ly hợp máy nén: Nếu nhiệt độ cabin cao hơn mức cài đặt, hộp mạch sẽ cấp điện cho ly hợp từ, làm máy nén hoạt động. Khi nhiệt độ đạt mức yêu cầu, nó sẽ ngắt ly hợp để tiết kiệm nhiên liệu và tránh làm lạnh quá mức.
   • Điều chỉnh tốc độ quạt gió: Tăng hoặc giảm tốc độ quạt để nhanh chóng đạt được nhiệt độ mong muốn.
   • Điều khiển các cửa chia gió: Ra lệnh cho các mô-tơ servo để hướng luồng không khí đến các vị trí mong muốn (thổi mặt, thổi chân, sấy kính…).

Quá trình này diễn ra liên tục và tự động, tạo nên sự thoải mái cho người ngồi trong xe mà không cần can thiệp thường xuyên.

Dấu hiệu nhận biết hộp mạch điều hoà xe ô tô bị lỗi

Vì là một bộ phận điện tử, hộp mạch điều hoà xe ô tô có thể gặp lỗi sau một thời gian sử dụng. Việc nhận biết sớm các dấu hiệu hỏng hóc sẽ giúp bạn có phương án xử lý kịp thời, tránh các hư hỏng lan truyền sang các bộ phận khác.

Điều hoà không hoạt động hoặc chập chờn

Đây là dấu hiệu rõ ràng nhất. Bạn bật nút A/C nhưng không có bất kỳ phản ứng nào: không có gió thổi ra, đèn A/C không sáng, không nghe thấy tiếng “tách” của lốc lạnh đóng. Đôi khi, hệ thống hoạt động lúc được lúc không, cho thấy có thể có sự cố về tiếp xúc hoặc lỗi linh kiện bên trong hộp mạch.

Quạt gió không chạy hoặc chạy không đúng tốc độ

Nếu bạn không thể điều chỉnh tốc độ quạt gió, hoặc quạt chỉ chạy ở một tốc độ duy nhất (thường là tốc độ cao nhất), hoặc không chạy hoàn toàn, đây là một dấu hiệu mạnh mẽ cho thấy có vấn đề với mạch điều khiển quạt bên trong hộp mạch hoặc một bộ phận liên quan gọi là điện trở quạt (resistor). Hộp mạch chịu trách nhiệm gửi tín hiệu điện áp khác nhau để điều khiển tốc độ quạt, và khi nó bị lỗi, chức năng này sẽ mất.

Máy nén không đóng/ngắt hoặc đóng/ngắt liên tục

Một trong những vai trò quan trọng nhất của hộp điều khiển điều hoà là quản lý hoạt động của máy nén.
* Máy nén không đóng: Dù bạn đã bật A/C và quạt gió vẫn chạy, nhưng không khí thổi ra không lạnh. Nguyên nhân có thể do hộp mạch không gửi tín hiệu đến rơ le và ly hợp máy nén.
* Máy nén đóng/ngắt liên tục: Hiện tượng này gọi là “lốc lạnh đóng ngắt liên hồi”. Nó có thể do nhiều nguyên nhân (thiếu gas, thừa gas, cảm biến lỗi), nhưng cũng không thể loại trừ khả năng hộp mạch nhận tín hiệu sai từ cảm biến và ra quyết định điều khiển không chính xác.

Nhiệt độ không ổn định, không làm lạnh sâu

Bạn cài đặt nhiệt độ ở mức thấp nhất nhưng không khí chỉ mát nhẹ, hoặc nhiệt độ trong xe lúc nóng lúc lạnh thất thường. Điều này có thể do hộp mạch không xử lý đúng tín hiệu từ cảm biến nhiệt độ cabin, dẫn đến việc điều khiển máy nén và quạt gió không phù hợp với điều kiện thực tế.

Nguyên nhân phổ biến gây hỏng hộp mạch điều hoà

Hiểu được nguyên nhân gây hỏng hóc giúp chúng ta có biện pháp phòng ngừa tốt hơn. Các sự cố với hộp mạch thường xuất phát từ các yếu tố sau:

Lỗi do tuổi thọ linh kiện điện tử

Bất kỳ linh kiện điện tử nào cũng có tuổi thọ nhất định. Sau nhiều năm hoạt động trong điều kiện nhiệt độ và rung động của xe, các mối hàn có thể bị nứt, các tụ điện có thể bị phồng hoặc rò rỉ, các IC có thể bị “già” đi và hoạt động không còn chính xác. Đây là nguyên nhân tự nhiên và khó tránh khỏi.

Tác động từ môi trường: Ẩm ướt, nhiệt độ cao

Môi trường bên trong xe, đặc biệt là khu vực dưới táp-lô, có thể trở nên ẩm ướt do rò rỉ nước mưa hoặc nước từ dàn lạnh. Độ ẩm cao là kẻ thù của các bảng mạch điện tử, gây ra hiện tượng oxy hóa, ăn mòn chân linh kiện và dẫn đến chập mạch. Nhiệt độ quá cao khi đỗ xe dưới trời nắng gắt trong thời gian dài cũng làm giảm tuổi thọ của các linh kiện.

Sự cố về điện áp: Chập chờn, đoản mạch

Hệ thống điện trên xe không ổn định, chẳng hạn như ắc quy yếu, máy phát điện gặp sự cố, có thể tạo ra các xung điện áp đột ngột hoặc sụt áp. Những biến động này có thể làm hỏng các linh kiện nhạy cảm bên trong hộp mạch điều hoà xe ô tô. Việc câu bình không đúng cách hoặc chập điện ở một bộ phận khác cũng có thể gây hư hỏng cho hộp mạch.

Hướng dẫn kiểm tra và chẩn đoán lỗi hộp mạch điều hoà

Khi nghi ngờ hộp mạch bị lỗi, bạn không nên vội vàng kết luận và thay thế ngay. Quá trình chẩn đoán cần được thực hiện một cách bài bản để xác định chính xác nguyên nhân, tránh lãng phí tiền bạc.

Kiểm tra cơ bản tại nhà (cầu chì, rơ le)

Trước khi nghĩ đến các lỗi phức tạp, hãy bắt đầu với những thứ đơn giản nhất.

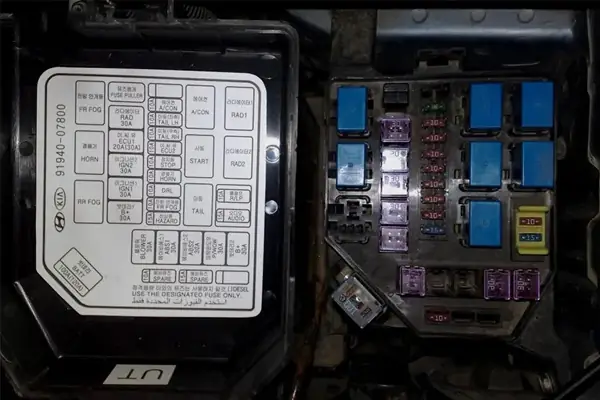

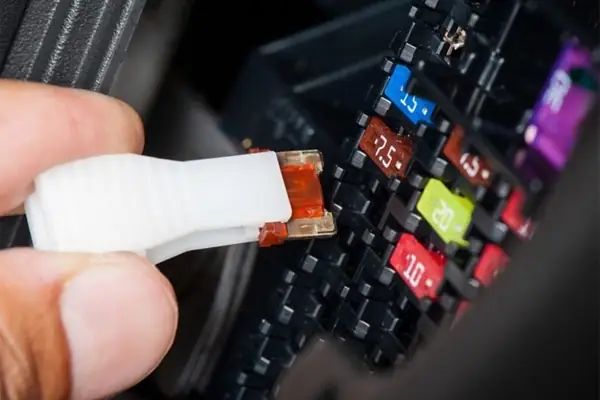

* Kiểm tra cầu chì: Tìm hộp cầu chì của xe (thường có một hộp trong khoang động cơ và một hộp dưới táp-lô). Dựa vào sơ đồ trên nắp hộp, tìm cầu chì của hệ thống điều hoà (thường ghi là A/C, HVAC). Rút ra và kiểm tra xem dây tóc bên trong có bị đứt không. Nếu có, hãy thay thế bằng một cầu chì có cùng chỉ số ampe.
* Kiểm tra rơ le: Rơ le của máy nén A/C thường nằm trong hộp cầu chì ở khoang động cơ. Bạn có thể thử hoán đổi nó với một rơ le tương tự (ví dụ: rơ le còi hoặc đèn) để xem máy nén có hoạt động không. Nếu có, rơ le cũ đã bị hỏng.

Khi nào cần mang xe đến garage chuyên nghiệp?

Nếu sau khi kiểm tra các bước cơ bản trên mà vấn đề vẫn không được giải quyết, đã đến lúc bạn cần sự trợ giúp của các kỹ thuật viên chuyên nghiệp. Các dấu hiệu cho thấy cần đến garage bao gồm:
* Hệ thống điện phức tạp, bạn không tự tin để kiểm tra.
* Nghi ngờ lỗi liên quan đến cảm biến hoặc chính hộp mạch.
* Cần các thiết bị chẩn đoán chuyên dụng.

Việc cố gắng tự sửa chữa khi không có đủ kiến thức và dụng cụ có thể gây ra những hư hỏng nghiêm trọng hơn. Một địa chỉ uy tín như Thiên Minh Autosafety với đội ngũ kỹ thuật viên giàu kinh nghiệm và trang thiết bị hiện đại sẽ giúp bạn chẩn đoán chính xác và khắc phục triệt để vấn đề.

Quy trình chẩn đoán chuyên sâu tại garage

Tại các garage chuyên nghiệp, quy trình chẩn đoán lỗi hộp mạch sẽ bao gồm:
1. Sử dụng máy chẩn đoán: Kỹ thuật viên sẽ kết nối máy quét lỗi (scan tool) vào cổng OBD-II của xe. Máy sẽ đọc các mã lỗi được lưu trong bộ nhớ của các hộp điều khiển, bao gồm cả hộp mạch điều hoà. Các mã lỗi này sẽ chỉ ra chính xác khu vực hoặc linh kiện đang gặp sự cố.
2. Kiểm tra sơ đồ mạch điện: Dựa trên mã lỗi, kỹ thuật viên sẽ tra cứu sơ đồ mạch điện (wiring diagram) của dòng xe đó để hiểu đường đi của tín hiệu.
3. Đo kiểm trực tiếp: Sử dụng đồng hồ vạn năng (multimeter) và các thiết bị chuyên dụng khác để đo điện áp, điện trở, và tín hiệu tại các chân của hộp mạch, các cảm biến và các cơ cấu chấp hành. Việc này giúp xác định xem lỗi nằm ở dây dẫn, cảm biến hay chính bản thân hộp mạch.

Sửa chữa hay thay mới hộp mạch điều hoà? Chi phí tham khảo

Sau khi xác định chính xác hộp mạch điều hoà xe ô tô bị lỗi, câu hỏi tiếp theo là nên sửa chữa hay thay mới. Quyết định này phụ thuộc vào mức độ hư hỏng và chi phí của từng phương án.

Ưu và nhược điểm của việc sửa chữa

• Ưu điểm: Chi phí thường thấp hơn đáng kể so với việc thay mới, đặc biệt là với các dòng xe cao cấp có giá hộp mạch rất đắt.
• Nhược điểm: Không phải lỗi nào cũng có thể sửa được. Việc sửa chữa đòi hỏi kỹ thuật viên có tay nghề cao về điện tử. Độ bền sau khi sửa chữa có thể không bằng hộp mạch mới và thường không được bảo hành lâu dài.

Việc sửa chữa thường chỉ khả thi với các lỗi đơn giản như hỏng một vài linh kiện ngoại vi (tụ, điện trở), đứt mạch, hoặc lỗi mối hàn.

Khi nào bắt buộc phải thay mới?

Việc thay thế là bắt buộc trong các trường hợp sau:
* Hư hỏng quá nặng: Hộp mạch bị vào nước gây oxy hóa lan rộng, bị chập cháy làm hỏng vi điều khiển chính.
* Không tìm được linh kiện thay thế.
* Chi phí sửa chữa gần bằng chi phí thay mới một hộp mạch đã qua sử dụng (hàng bãi) trong tình trạng tốt.

Chi phí ước tính cho việc sửa chữa và thay thế

Chi phí là một yếu tố quan trọng, và nó dao động rất lớn:
* Sửa chữa: Chi phí có thể từ vài trăm nghìn đến vài triệu đồng, tùy thuộc vào mức độ phức tạp của lỗi.
* Thay thế bằng hàng đã qua sử dụng (hàng bãi): Giá có thể từ 1-5 triệu đồng cho các dòng xe phổ thông, và cao hơn cho các dòng xe sang. Cần kiểm tra kỹ và chọn nơi bán uy tín có bảo hành.
* Thay thế bằng hàng mới chính hãng: Đây là phương án tốn kém nhất, chi phí có thể từ vài triệu đến hàng chục triệu đồng, thậm chí hơn nữa đối với các mẫu xe hạng sang hoặc xe nhập khẩu.

Tóm lại, hộp mạch điều hoà xe ô tô là một bộ phận cực kỳ quan trọng, quyết định đến sự vận hành trơn tru và hiệu quả của cả hệ thống điều hoà. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và các dấu hiệu hư hỏng không chỉ giúp bạn lái xe thoải mái hơn mà còn là một kiến thức cần thiết để bảo vệ chiếc xe của mình. Khi gặp sự cố, hãy ưu tiên việc chẩn đoán bài bản tại các trung tâm uy tín trước khi đưa ra quyết định sửa chữa hay thay thế, nhằm đảm bảo hiệu quả và tiết kiệm chi phí tối ưu.
