Hộp điều khiển xe ô tô là gì? Vai trò và nguyên lý hoạt động

Trong thế giới ô tô hiện đại, hộp điều khiển xe ô tô, thường được biết đến với tên gọi ECU (Electronic Control Unit), đóng vai trò như bộ não trung tâm, điều phối mọi hoạt động phức tạp của chiếc xe. Từ việc quản lý hiệu suất động cơ, tối ưu hóa mức tiêu thụ nhiên liệu cho đến việc kích hoạt các hệ thống an toàn quan trọng, ECU là thành phần không thể thiếu. Hiểu rõ về bộ phận này không chỉ giúp bạn sử dụng xe hiệu quả hơn mà còn nhận thức sâu sắc hơn về công nghệ đảm bảo an toàn cho chính mình trên mỗi hành trình.

Tổng quan về hộp điều khiển ô tô (ECU)

Hộp điều khiển xe ô tô (ECU) là một hệ thống nhúng điện tử phức tạp, có chức năng như một máy tính chuyên dụng để kiểm soát và điều khiển một hoặc nhiều hệ thống điện trên xe. Nó tiếp nhận dữ liệu từ hàng loạt cảm biến đặt khắp xe, sau đó sử dụng các thuật toán được lập trình sẵn để phân tích thông tin và đưa ra mệnh lệnh chính xác cho các cơ cấu chấp hành, đảm bảo xe vận hành một cách tối ưu, hiệu quả và an toàn nhất có thể.

Lịch sử phát triển của hộp điều khiển xe ô tô

Những chiếc ô tô đời đầu vận hành hoàn toàn bằng cơ khí. Tuy nhiên, khi các yêu cầu về hiệu suất, tiết kiệm nhiên liệu và đặc biệt là tiêu chuẩn khí thải ngày càng khắt khe, các hệ thống điều khiển điện tử đã ra đời. Hộp điều khiển đầu tiên xuất hiện vào cuối những năm 1970, chủ yếu để quản lý hệ thống phun xăng điện tử, thay thế cho bộ chế hòa khí cơ học.

Có thể bạn quan tâm: Các Loại Giảm Chấn Xe Ô Tô Tải Nhẹ Phổ Biến Hiện Nay

Trải qua nhiều thập kỷ, công nghệ ECU đã có những bước tiến vượt bậc. Từ một bộ điều khiển động cơ đơn giản, ngày nay một chiếc xe hiện đại có thể có hàng chục, thậm chí hàng trăm ECU nhỏ lẻ, mỗi bộ phận phụ trách một chức năng riêng biệt. Tất cả chúng được kết nối với nhau qua một mạng giao tiếp phức tạp (như mạng CAN bus), tạo thành một hệ thống thần kinh trung ương hoàn chỉnh, giúp chiếc xe trở nên thông minh và an toàn hơn bao giờ hết.

Cấu tạo cơ bản của một hộp điều khiển ECU

Mặc dù có nhiều loại ECU khác nhau, chúng đều chia sẻ một cấu trúc cơ bản gồm các thành phần chính, tương tự như một máy tính thu nhỏ.

Bộ vi xử lý (Microprocessor)

Đây là “bộ não” của ECU, có nhiệm vụ thực hiện hàng triệu phép tính mỗi giây. Nó đọc dữ liệu đầu vào từ cảm biến, so sánh với các bản đồ hiệu suất (performance maps) được lưu trong bộ nhớ, và tính toán để đưa ra các lệnh điều khiển tối ưu cho cơ cấu chấp hành.

Bộ nhớ (Memory)

ECU sử dụng nhiều loại bộ nhớ khác nhau để lưu trữ thông tin:

• ROM (Read-Only Memory): Chứa phần mềm lõi và các bản đồ hiệu suất do nhà sản xuất lập trình. Dữ liệu này là cố định và không thể thay đổi.
• RAM (Random-Access Memory): Lưu trữ dữ liệu tạm thời về hoạt động của xe, chẳng hạn như thông số từ cảm biến hoặc các mã lỗi chẩn đoán. Dữ liệu này sẽ bị xóa khi tắt máy.
• EEPROM (Electrically Erasable Programmable Read-Only Memory): Lưu trữ các thông tin có thể được cập nhật hoặc “học” theo thói quen của người lái, giúp cá nhân hóa trải nghiệm vận hành.

Mạch đầu vào và đầu ra (Input/Output Circuits)

Đây là các cổng giao tiếp của ECU. Mạch đầu vào chuyển đổi tín hiệu analog từ các cảm biến (như nhiệt độ, áp suất) thành tín hiệu kỹ thuật số mà bộ vi xử lý có thể hiểu được. Ngược lại, mạch đầu ra chuyển đổi lệnh kỹ thuật số từ bộ vi xử lý thành tín hiệu điện để điều khiển các cơ cấu chấp hành như kim phun, bô-bin đánh lửa, hay mô-tơ.

Có thể bạn quan tâm: Các Loại Thuế Phí Ô Tô Để Xe Lăn Bánh Gồm Những Gì?

Nguyên lý hoạt động chi tiết

Nguyên lý hoạt động của mọi hộp điều khiển xe ô tô đều tuân theo một chu trình ba bước cơ bản: Nhận tín hiệu (Input) – Xử lý (Process) – Ra lệnh (Output).

1. Nhận tín hiệu (Input): ECU liên tục nhận dữ liệu từ một mạng lưới cảm biến dày đặc. Ví dụ, cảm biến vị trí bướm ga báo cho ECU biết người lái đang nhấn ga mạnh đến mức nào. Cảm biến oxy theo dõi lượng oxy trong khí thải, còn cảm biến nhiệt độ nước làm mát giám sát nhiệt độ động cơ.
2. Xử lý (Process): Bộ vi xử lý tiếp nhận tất cả dữ liệu này. Nó đối chiếu thông tin với các thông số được lập trình sẵn trong bộ nhớ. Chẳng hạn, dựa vào vị trí bướm ga, tốc độ xe và nhiệt độ động cơ, ECU sẽ tính toán chính xác lượng nhiên liệu cần phun và thời điểm đánh lửa lý tưởng.
3. Ra lệnh (Output): Sau khi tính toán, ECU gửi tín hiệu điện đến các cơ cấu chấp hành. Nó ra lệnh cho kim phun mở trong một khoảng thời gian chính xác để phun đúng lượng xăng, và ra lệnh cho bô-bin tạo ra tia lửa điện vào đúng thời điểm tối ưu để đốt cháy hỗn hợp nhiên liệu-không khí.

Chu trình này diễn ra liên tục hàng nghìn lần mỗi giây, đảm bảo động cơ và các hệ thống khác luôn hoạt động ở trạng thái tốt nhất.

Các loại hộp điều khiển điện tử phổ biến trên ô tô hiện nay

Một chiếc xe hiện đại không chỉ có một mà là một hệ thống gồm nhiều ECU chuyên dụng, phối hợp nhịp nhàng với nhau.

Hộp điều khiển động cơ (ECU/ECM)

Đây là bộ điều khiển điện tử quen thuộc nhất, chịu trách nhiệm quản lý toàn bộ hoạt động của động cơ. Nó kiểm soát hệ thống phun xăng, hệ thống đánh lửa, van biến thiên, hệ thống kiểm soát khí thải và nhiều chức năng khác để cân bằng giữa hiệu suất, mức tiêu thụ nhiên liệu và lượng khí thải ra môi trường.

Hộp điều khiển hộp số (TCM)

Đối với xe số tự động, TCM (Transmission Control Module) quyết định thời điểm chuyển số. Nó nhận dữ liệu về tốc độ xe, tải trọng động cơ và vị trí chân ga để thực hiện việc chuyển số một cách mượt mà và hiệu quả nhất, tối ưu hóa cả khả năng tăng tốc và tiết kiệm nhiên liệu.

Có thể bạn quan tâm: Các Sự Cố Về Xe Ô Tô Zotye Và Cách Khắc Phục Hiệu Quả

Hộp điều khiển thân xe (BCM)

BCM (Body Control Module) quản lý các tiện nghi và chức năng không liên quan đến hệ truyền động. Nó điều khiển hệ thống đèn chiếu sáng, gạt mưa, khóa cửa trung tâm, cửa sổ điện, hệ thống báo động và các tính năng tiện ích khác bên trong khoang cabin.

Hộp điều khiển phanh (ABS/ESC Module)

Đây là một trong những ECU quan trọng nhất về mặt an toàn. Nó điều khiển hệ thống chống bó cứng phanh (ABS), phân phối lực phanh điện tử (EBD) và hệ thống cân bằng điện tử (ESC). Khi phát hiện một bánh xe sắp bị khóa cứng khi phanh gấp hoặc xe có nguy cơ mất lái, ECU này sẽ can thiệp để điều chỉnh áp suất phanh đến từng bánh xe, giúp người lái giữ được quyền kiểm soát.

Hộp điều khiển túi khí (SRS Module)

Hộp điều khiển Hệ thống an toàn bổ sung (Supplemental Restraint System) này có nhiệm vụ theo dõi các cảm biến va chạm. Khi xảy ra tai nạn, nó sẽ tính toán mức độ nghiêm trọng và quyết định kích nổ túi khí cũng như siết chặt dây đai an toàn trong một phần nghìn giây để bảo vệ hành khách.

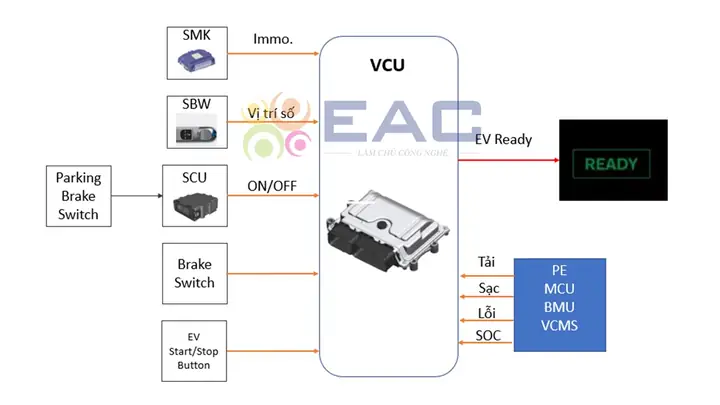

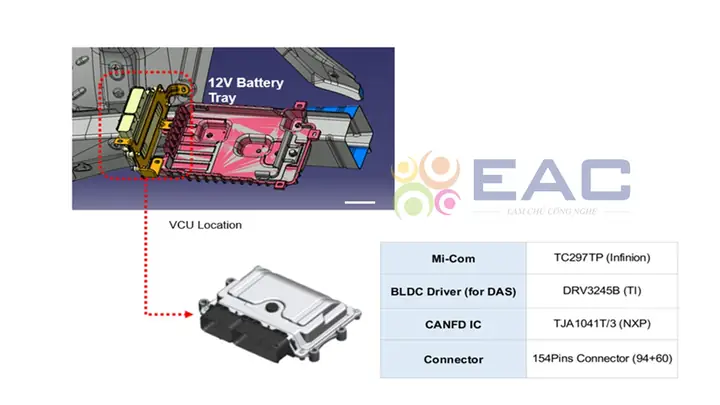

Hộp điều khiển xe (VCU) – Bộ não của xe điện và Hybrid

Với sự phát triển của xe điện (EV) và xe hybrid, VCU (Vehicle Control Unit) nổi lên như một bộ điều khiển tổng chỉ huy. Nó không chỉ quản lý động cơ điện mà còn điều phối hoạt động giữa các thành phần cốt lõi như bộ pin cao áp, hệ thống sạc, hệ thống phanh tái tạo năng lượng và hệ thống truyền động. VCU đảm bảo tất cả các hệ thống con hoạt động đồng bộ và hiệu quả.

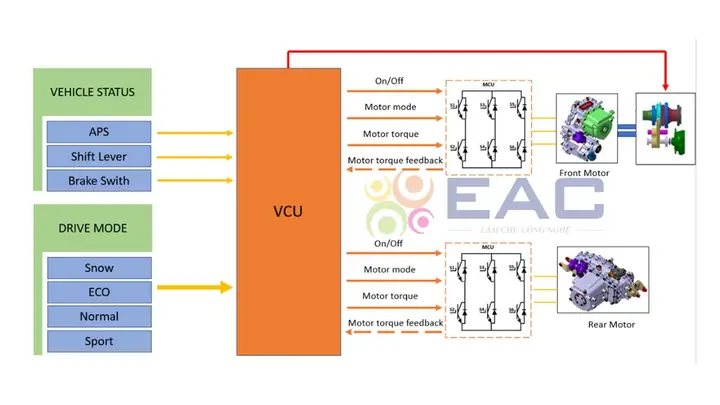

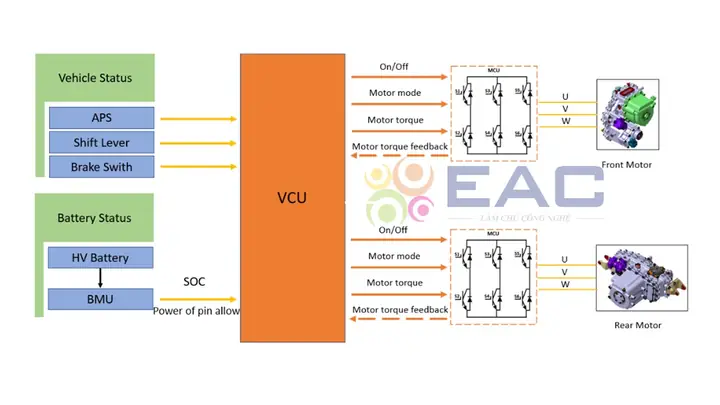

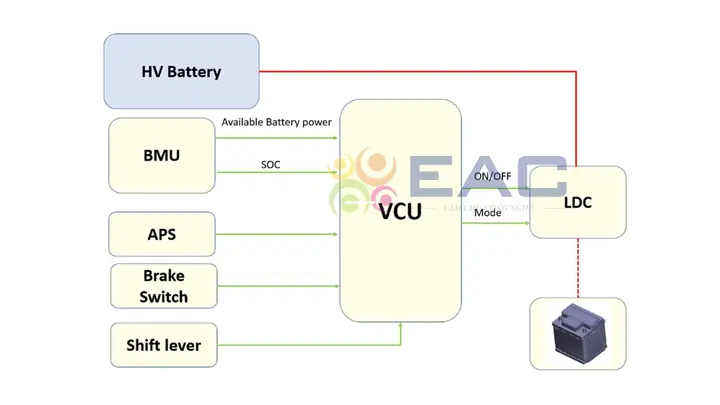

Ví dụ, VCU nhận tín hiệu từ cảm biến bàn đạp ga, công tắc phanh, vị trí cần số và bộ quản lý pin (BMU) để điều khiển động cơ điện. Khi người lái đạp phanh, VCU sẽ kích hoạt chế độ phanh tái sinh, biến động năng thành điện năng để sạc lại cho pin. Hay khi xe đứng yên, VCU sẽ điều khiển bộ chuyển đổi LDC để sạc cho ắc quy 12V, duy trì hoạt động cho các thiết bị điện tử.

Dấu hiệu nhận biết hộp điều khiển xe ô tô bị lỗi

ECU là một thiết bị điện tử bền bỉ, nhưng nó không phải là bất tử. Khi một hộp điều khiển xe ô tô gặp trục trặc, nó có thể gây ra nhiều triệu chứng khác nhau.

• Đèn báo lỗi động cơ (Check Engine) sáng: Đây là dấu hiệu phổ biến nhất. ECU tự chẩn đoán và phát hiện ra một vấn đề trong hệ thống mà nó quản lý và kích hoạt đèn cảnh báo trên bảng đồng hồ.
• Hiệu suất động cơ kém: Xe có thể bị ì, tăng tốc yếu, rung giật hoặc chết máy đột ngột. Nguyên nhân là do ECU không thể tính toán chính xác lượng nhiên liệu hoặc thời điểm đánh lửa.
• Tiêu thụ nhiên liệu tăng đột biến: Nếu ECU cung cấp quá nhiều nhiên liệu so với mức cần thiết, hiệu quả sử dụng nhiên liệu sẽ giảm đi đáng kể.
• Khó khởi động hoặc không khởi động được: ECU kiểm soát cả quá trình khởi động. Nếu nó bị lỗi, động cơ có thể không nhận được tia lửa hoặc nhiên liệu để bắt đầu hoạt động.
• Các tính năng điện tử hoạt động chập chờn: Nếu BCM gặp lỗi, các hệ thống như đèn, khóa cửa, hay gạt mưa có thể hoạt động không ổn định hoặc ngừng hoạt động hoàn toàn.

Nguyên nhân gây hư hỏng ECU và cách phòng tránh

Hiểu rõ nguyên nhân có thể giúp bạn bảo vệ bộ não đắt tiền của chiếc xe mình.

• Hư hỏng do ẩm và nước: Nước là kẻ thù số một của các thiết bị điện tử. Việc để xe bị ngập nước hoặc rửa khoang động cơ không đúng cách có thể khiến nước xâm nhập vào ECU gây chập mạch.
• Sụt áp hoặc đoản mạch: Ắc quy yếu, các vấn đề về hệ thống sạc, hoặc việc câu bình không đúng cách có thể tạo ra các xung điện áp bất thường, gây tổn hại cho các linh kiện nhạy cảm bên trong ECU.
• Nhiệt độ quá cao: ECU thường được đặt ở những vị trí có thể tản nhiệt tốt, nhưng nếu hệ thống làm mát của xe gặp vấn đề, nhiệt độ quá cao trong khoang động cơ có thể ảnh hưởng đến tuổi thọ của nó.
• Can thiệp không đúng kỹ thuật: Việc tự ý “remap” ECU để tăng công suất hoặc lắp đặt các thiết bị điện tử không tương thích có thể gây xung đột phần mềm hoặc phần cứng, dẫn đến hư hỏng.

Để phòng tránh, hãy luôn đảm bảo hệ thống điện của xe ổn định, tránh để xe bị ngập nước và chỉ thực hiện các sửa chữa, nâng cấp liên quan đến điện tử tại các cơ sở uy tín. Để đảm bảo mọi hệ thống hoạt động chính xác, việc kiểm tra và bảo dưỡng định kỳ tại các trung tâm uy tín như Thiên Minh Autosafety là vô cùng quan trọng.

Từ một linh kiện đơn giản, hộp điều khiển xe ô tô đã phát triển thành một mạng lưới máy tính tinh vi, là nền tảng cho sự an toàn, hiệu suất và tiện nghi của những chiếc xe ngày nay. Việc hiểu rõ vai trò và tầm quan trọng của ECU giúp chúng ta không chỉ là người lái xe mà còn là người dùng xe thông thái, biết cách chăm sóc và bảo vệ trái tim công nghệ của phương tiện, đảm bảo mỗi chuyến đi đều là một trải nghiệm an toàn và trọn vẹn.
