Hộp cầu chì xe ô tô Innova: Vị trí, sơ đồ và cách thay

Khi một thiết bị điện trên xe như đèn, còi, hay radio đột ngột ngừng hoạt động, nguyên nhân phổ biến nhất thường đến từ một chiếc cầu chì bị cháy. Việc hiểu rõ về hộp cầu chì xe ô tô Innova không chỉ là kiến thức cần thiết mà còn là một kỹ năng cơ bản giúp mọi chủ xe tự chủ hơn trong việc xử lý các sự cố nhỏ. Hệ thống này đóng vai trò như một người vệ sĩ, bảo vệ các mạch điện khỏi hư hỏng do quá tải. Bài viết này sẽ cung cấp một hướng dẫn toàn diện, giúp bạn xác định vị trí, đọc sơ đồ và tự tay thay thế cầu chì một cách an toàn và chính xác.

Sơ lược quy trình kiểm tra và thay thế cầu chì Innova

Có thể bạn quan tâm: Hộp Giấy Cho Xe Ô Tô: Chọn Sao Cho Đúng Và Tiện Lợi Nhất?

1. Xác định vị trí: Toyota Innova thường có hai hộp cầu chì chính. Một hộp nằm trong khoang động cơ và một hộp nằm bên trong cabin, phía dưới bảng táp-lô bên phía người lái.
2. Tra cứu sơ đồ: Mở nắp hộp và tìm sơ đồ được dán ở mặt trong. Sơ đồ này sẽ chỉ rõ cầu chì nào tương ứng với thiết bị điện nào trên xe.
3. Rút cầu chì: Sử dụng kẹp gắp chuyên dụng (thường được gắn sẵn trong hộp cầu chì) để tháo cầu chì nghi ngờ bị hỏng ra khỏi vị trí.
4. Kiểm tra cầu chì: Quan sát bằng mắt thường. Nếu sợi dây kim loại mảnh bên trong cầu chì bị đứt hoặc có dấu hiệu cháy đen, cầu chì đó đã bị hỏng.
5. Thay thế cầu chì mới: Lấy một cầu chì mới có cùng chỉ số Ampe (A) và màu sắc để thay thế. Tuyệt đối không dùng cầu chì có Ampe cao hơn.
6. Kiểm tra lại: Khởi động lại xe và kiểm tra xem thiết bị điện đã hoạt động trở lại bình thường hay chưa.

Hộp cầu chì xe ô tô Innova là gì và tầm quan trọng?

Có thể bạn quan tâm: Mua Hộp Giữ Lạnh Xe Ô Tô: Hướng Dẫn Chọn Mua Chi Tiết A-z

Hộp cầu chì trên xe Innova, hay bất kỳ dòng xe nào khác, là một bảng mạch trung tâm chứa các cầu chì riêng lẻ. Mỗi cầu chì được thiết kế để bảo vệ một mạch điện cụ thể, ví dụ như mạch đèn pha, mạch gạt mưa, mạch hệ thống âm thanh, hoặc mạch điều hòa. Về cơ bản, nó là một thiết bị an toàn có chủ đích.

Tầm quan trọng của nó nằm ở cơ chế hoạt động đơn giản nhưng cực kỳ hiệu quả. Bên trong mỗi cầu chì là một đoạn dây kim loại mỏng với khả năng chịu dòng điện ở một mức nhất định (được đo bằng Ampe). Khi dòng điện trong mạch đột ngột tăng cao bất thường, do chập điện hoặc quá tải, đoạn dây này sẽ nóng chảy và đứt.

Việc này ngay lập tức ngắt mạch điện, ngăn dòng điện cường độ cao tiếp tục đi qua và phá hủy các bộ phận điện tử đắt tiền hơn như ECU, hộp điều khiển, hoặc các mô-tơ. Do đó, có thể nói rằng cầu chì là một linh kiện “hy sinh” để bảo vệ toàn bộ hệ thống. Việc hiểu rõ về hộp cầu chì xe ô tô Innova giúp bạn nhanh chóng chẩn đoán và khắc phục sự cố, tránh được những chi phí sửa chữa không đáng có.

Vị trí hộp cầu chì xe ô tô Innova ở đâu?

Có thể bạn quan tâm: Hộp Nhạc Xe Ô Tô Là Gì Và Hoạt Động Ra Sao?

Để có thể kiểm tra và thay thế, việc đầu tiên bạn cần làm là xác định chính xác vị trí của các hộp cầu chì. Trên hầu hết các đời xe Toyota Innova, nhà sản xuất trang bị hai hộp cầu chì chính để quản lý các hệ thống điện khác nhau.

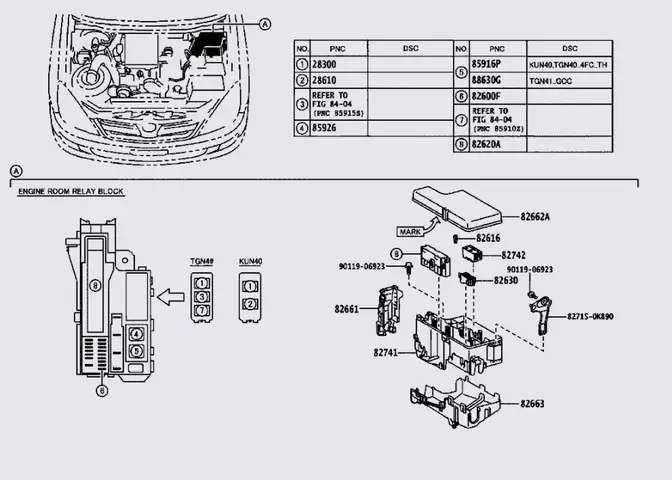

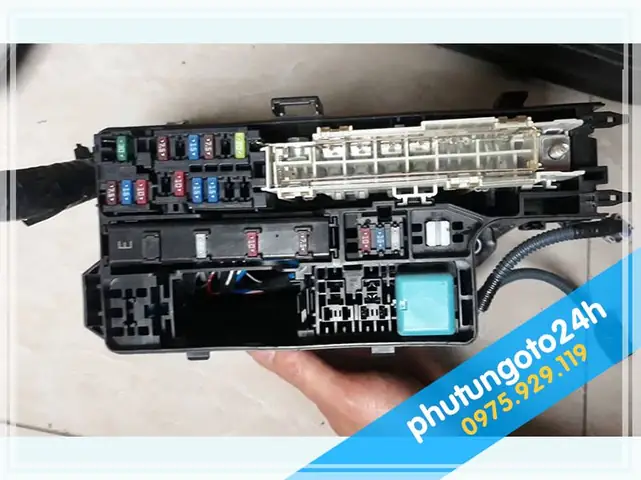

Hộp cầu chì trong khoang động cơ

Hộp cầu chì này thường là một hộp nhựa màu đen, hình chữ nhật, nằm ở vị trí dễ thấy trong khoang máy. Thông thường, nó được đặt gần ắc quy hoặc gần vách ngăn giữa khoang động cơ và cabin xe. Nắp hộp được giữ chặt bằng các lẫy kẹp.

Hộp này chứa các cầu chì có cường độ dòng điện lớn, chịu trách nhiệm cho các hệ thống quan trọng và tiêu thụ nhiều năng lượng. Các hệ thống này bao gồm hệ thống khởi động, hệ thống phun xăng điện tử (EFI), hệ thống chống bó cứng phanh (ABS), quạt làm mát động cơ, và đèn pha.

Hộp cầu chì trong khoang nội thất (dưới táp-lô)

Hộp cầu chì thứ hai nằm bên trong xe, thường ở phía dưới bảng táp-lô, bên trái của vô lăng (phía người lái). Để tiếp cận nó, bạn có thể cần phải cúi người xuống và nhìn ngược lên hoặc tháo một tấm ốp nhựa nhỏ.

Hộp cầu chì này quản lý các thiết bị điện bên trong cabin và các hệ thống phụ trợ. Các thiết bị này bao gồm hệ thống âm thanh (radio/CD), đèn nội thất, tẩu châm thuốc, gạt mưa, hệ thống nâng hạ kính, và khóa cửa trung tâm. Việc phân chia thành hai hộp giúp việc quản lý và sửa chữa trở nên dễ dàng và khoa học hơn.

Hướng dẫn đọc sơ đồ và ký hiệu trên hộp cầu chì Innova

Sau khi mở nắp hộp cầu chì, bạn sẽ thấy một sơ đồ chi tiết được in hoặc dán ở mặt trong của nắp. Đây chính là “bản đồ” giúp bạn xác định chức năng của từng cầu chì. Sơ đồ này sử dụng các ký hiệu viết tắt bằng tiếng Anh và các chỉ số Ampe.

Giải mã các ký hiệu cầu chì phổ biến

Việc hiểu các ký hiệu này là chìa khóa để xác định đúng cầu chì cần kiểm tra. Dưới đây là danh sách các ký hiệu thường gặp trên xe Innova và ý nghĩa của chúng:

• HEAD RH/LH: Đèn pha bên phải (Right Hand) / bên trái (Left Hand).
• TAIL: Đèn hậu.
• STOP hoặc BRAKE: Đèn phanh.
• FOG: Đèn sương mù.
• HORN: Còi xe.
• WIPER: Gạt mưa.
• RADIO hoặc AUDIO: Hệ thống âm thanh.
• CIG hoặc PWR OUTLET: Tẩu châm thuốc hoặc ổ cắm điện.
• ECU-B: Bộ điều khiển điện tử (Electronic Control Unit).
• EFI: Hệ thống phun xăng điện tử (Electronic Fuel Injection).
• ABS: Hệ thống chống bó cứng phanh (Anti-lock Braking System).
• A/C hoặc HEATER: Hệ thống điều hòa không khí.
• PWR SEAT: Ghế chỉnh điện.
• PWR WINDOW: Hệ thống nâng hạ kính điện.

Bên cạnh mỗi ký hiệu là một con số, ví dụ như 10A, 15A, 20A. Đây là chỉ số Ampe định mức của cầu chì. Việc nắm vững các ký hiệu này giúp bạn tiết kiệm rất nhiều thời gian khi cần xử lý sự cố.

Cách tra cứu cầu chì cho từng thiết bị

Giả sử hệ thống âm thanh trên xe của bạn đột ngột không hoạt động. Bạn hãy mở hộp cầu chì trong cabin, nhìn vào sơ đồ trên nắp và tìm ký hiệu RADIO hoặc AUDIO. Sơ đồ sẽ chỉ cho bạn vị trí chính xác của cầu chì đó trên bảng mạch. Từ đó, bạn chỉ cần dùng kẹp gắp để rút đúng chiếc cầu chì đó ra kiểm tra.

Quy trình kiểm tra và thay thế cầu chì Innova chi tiết

Việc tự thay cầu chì là một công việc đơn giản, không đòi hỏi kỹ thuật phức tạp. Tuy nhiên, để đảm bảo an toàn cho bản thân và cho hệ thống điện của xe, bạn cần tuân thủ đúng quy trình.

Dụng cụ cần chuẩn bị

Bạn không cần nhiều dụng cụ phức tạp. Hầu hết những gì bạn cần đã có sẵn trên xe:
* Kẹp gắp cầu chì: Một dụng cụ nhỏ bằng nhựa, thường được gắn ngay bên trong nắp hộp cầu chì.
* Cầu chì dự phòng: Trong hộp cầu chì thường có sẵn vài chiếc cầu chì dự phòng với các chỉ số Ampe khác nhau. Nếu không, bạn nên mua một bộ cầu chì dự phòng và để sẵn trên xe.
* Đèn pin (nếu cần): Hữu ích khi làm việc trong điều kiện thiếu sáng.

Bước 1: Tắt máy và ngắt nguồn điện

Đây là bước quan trọng nhất để đảm bảo an toàn. Trước khi thực hiện bất kỳ thao tác nào với hệ thống điện, hãy tắt hoàn toàn động cơ và rút chìa khóa ra khỏi ổ cắm. Điều này ngăn ngừa nguy cơ chập điện hoặc điện giật.

Bước 2: Tìm và mở hộp cầu chì

Dựa vào hướng dẫn ở phần trên, hãy xác định hộp cầu chì chứa linh kiện của thiết bị đang bị lỗi (trong khoang máy hoặc trong cabin). Dùng tay bật các lẫy kẹp để mở nắp hộp ra một cách nhẹ nhàng.

Bước 3: Rút cầu chì cần kiểm tra

Sử dụng sơ đồ trên nắp để xác định vị trí của cầu chì cần kiểm tra. Dùng kẹp gắp chuyên dụng kẹp chặt vào thân cầu chì và kéo thẳng ra ngoài. Tránh dùng các vật bằng kim loại như kìm hoặc tua-vít để nạy cầu chì, vì có thể gây chập mạch.

Bước 4: Nhận biết cầu chì bị cháy

Sau khi đã rút cầu chì ra, hãy đưa nó ra nơi có đủ ánh sáng để quan sát. Một cầu chì còn tốt sẽ có một sợi dây kim loại hình chữ U hoặc chữ S nối liền hai chân. Ngược lại, một cầu chì bị cháy sẽ có những dấu hiệu sau:
* Sợi dây kim loại bên trong bị đứt.
* Phần nhựa của cầu chì bị chảy hoặc biến dạng.
* Có vết ám khói đen bên trong lớp vỏ nhựa trong suốt.

Bước 5: Lắp cầu chì mới đúng Ampe

Nếu xác định cầu chì đã bị hỏng, bạn cần thay thế nó. Hãy lấy một chiếc cầu chì mới có cùng chỉ số Ampe và cùng màu sắc. Ví dụ, nếu cầu chì hỏng là loại 15A (màu xanh dương), bạn phải thay bằng một chiếc 15A khác.

Cảnh báo an toàn: Tuyệt đối không được thay thế bằng cầu chì có chỉ số Ampe cao hơn. Việc này sẽ cho phép dòng điện lớn hơn đi qua mạch, và khi có sự cố, nó sẽ không ngắt kịp thời, dẫn đến nguy cơ cháy các thiết bị điện tử hoặc thậm chí là cháy xe.

Bước 6: Kiểm tra lại hoạt động

Sau khi đã lắp cầu chì mới vào đúng vị trí, hãy đậy nắp hộp cầu chì lại cẩn thận. Khởi động xe và bật thiết bị điện vừa sửa chữa (đèn, còi, radio…) để xem nó đã hoạt động trở lại hay chưa. Nếu mọi thứ bình thường, bạn đã hoàn thành công việc.

Những lưu ý quan trọng khi tự thay cầu chì tại nhà

Để quá trình tự xử lý sự cố với hộp cầu chì xe ô tô Innova diễn ra suôn sẻ, bạn cần ghi nhớ một vài điểm quan trọng. Những lưu ý này không chỉ giúp bạn làm đúng kỹ thuật mà còn đảm bảo an toàn tuyệt đối.

Thứ nhất, luôn chuẩn bị sẵn một bộ cầu chì dự phòng trên xe. Cầu chì là một linh kiện rẻ tiền, nhưng việc thiếu nó vào đúng thời điểm có thể gây ra nhiều phiền toái, đặc biệt là khi bạn đang di chuyển trên đường.

Thứ hai, nếu một cầu chì vừa được thay thế lại tiếp tục bị cháy ngay sau đó, đây là dấu hiệu cho thấy có một vấn đề nghiêm trọng hơn trong mạch điện, ví dụ như bị chập dây. Trong trường
hợp này, bạn không nên tiếp tục thay cầu chì mới. Hãy đưa xe đến một gara uy tín hoặc liên hệ các chuyên gia tại thienminh-autosafety.com để được kiểm tra và chẩn đoán chính xác nguyên nhân gốc rễ.

Cuối cùng, không bao giờ dùng các vật liệu thay thế tạm thời như dây đồng, giấy bạc hay bất kỳ vật dẫn điện nào khác để nối lại hai chân của khe cắm cầu chì. Hành động này cực kỳ nguy hiểm vì nó loại bỏ hoàn toàn chức năng bảo vệ của cầu chì, có thể dẫn đến hỏa hoạn.

Dấu hiệu nhận biết cầu chì Innova bị lỗi và nguyên nhân

Việc nhận biết sớm các dấu hiệu cảnh báo sẽ giúp bạn chủ động hơn trong việc bảo dưỡng và sửa chữa xe.

Các dấu hiệu cảnh báo

Dấu hiệu rõ ràng nhất của một cầu chì bị lỗi là một hoặc nhiều thiết bị điện trên xe ngừng hoạt động mà không có lý do rõ ràng. Ví dụ:
* Đèn pha, đèn cốt hoặc đèn hậu không sáng.
* Còi xe không kêu.
* Hệ thống gạt mưa không hoạt động.
* Radio hoặc màn hình giải trí không lên nguồn.
* Tẩu sạc không có điện.
* Điều hòa chỉ thổi ra gió nóng hoặc không hoạt động.

Khi gặp bất kỳ dấu hiệu nào trong số này, việc đầu tiên bạn nên làm là kiểm tra hộp cầu chì tương ứng.

Nguyên nhân phổ biến gây cháy cầu chì

Cầu chì bị cháy không phải là một sự cố ngẫu nhiên. Nó luôn là hệ quả của một vấn đề nào đó trong mạch điện. Các nguyên nhân chính bao gồm:
* Quá tải mạch điện: Xảy ra khi bạn lắp đặt thêm các thiết bị tiêu thụ điện năng lớn (ví dụ như dàn âm thanh công suất cao, đèn trợ sáng) mà không nâng cấp hệ thống điện tương ứng.
* Chập mạch: Đây là nguyên nhân phổ biến nhất, xảy ra khi một dây dương chạm vào thân xe (dây âm) hoặc một dây điện khác, tạo ra một đường đi tắt cho dòng điện với điện trở cực thấp.
* Linh kiện điện bị lỗi: Một mô-tơ bị kẹt (như mô-tơ gạt mưa, mô-tơ quạt) hoặc một bộ phận điện tử bị hỏng cũng có thể gây ra dòng điện tăng đột biến và làm cháy cầu chì.
* Tuổi thọ của cầu chì: Mặc dù hiếm gặp, nhưng sau một thời gian dài sử dụng, cầu chì cũng có thể bị “lão hóa” và tự hỏng.

Việc hiểu và làm chủ các kiến thức liên quan đến hộp cầu chì xe ô tô Innova là một kỹ năng vô cùng hữu ích cho bất kỳ ai sở hữu dòng xe này. Nó không chỉ giúp bạn tiết kiệm chi phí sửa chữa lặt vặt mà còn mang lại sự tự tin khi đối mặt với các sự cố điện nhỏ trên đường. Bằng cách tuân thủ các quy trình an toàn và sử dụng đúng loại cầu chì thay thế, bạn có thể dễ dàng duy trì sự ổn định và an toàn cho hệ thống điện trên chiếc xe của mình. Hãy luôn nhớ rằng, một chiếc cầu chì nhỏ bé lại đóng vai trò bảo vệ vô cùng to lớn.
