Hướng dẫn toàn tập về hộp cầu chì xe ô tô: Cách thay, bảo dưỡng và lưu ý an toàn

Hộp cầu chì xe ô tô là một trong những bộ phận quan trọng nhất nhưng lại thường bị lãng quên trong hệ thống điện của chiếc xe. Khi một thiết bị điện như đèn pha, radio hay điều hòa ngừng hoạt động, nguyên nhân đầu tiên bạn nên kiểm tra chính là hộp cầu chì. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về hộp cầu chì ô tô, từ cấu tạo, vị trí, cách thay thế đến các lưu ý quan trọng để đảm bảo an toàn và hiệu quả hoạt động của xe.

Có thể bạn quan tâm: Hợp Đồng Thuê Người Lái Xe Ô Tô: Hướng Dẫn Soạn Thảo, Mẫu Chuẩn Và Những Điều Cần Lưu Ý

Smart Quick Summary

Tổng quan về hộp cầu chì ô tô

Hộp cầu chì ô tô là nơi tập trung các cầu chì bảo vệ hệ thống điện trên xe. Khi dòng điện vượt quá ngưỡng cho phép, cầu chì sẽ tự ngắt để bảo vệ các thiết bị điện khỏi hư hỏng, cháy nổ. Việc hiểu rõ về hộp cầu chì giúp bạn nhanh chóng xử lý các sự cố điện trên xe một cách an toàn và hiệu quả.

Hộp cầu chì ô tô là gì và vai trò quan trọng trong hệ thống điện xe

Khái niệm cơ bản

Hộp cầu chì xe ô tô là một hộp chứa tập trung nhiều cầu chì có chức năng bảo vệ các thiết bị điện trên xe. Cầu chì hoạt động dựa trên nguyên lý tự ngắt khi dòng điện vượt quá mức cho phép, từ đó ngăn chặn các hư hỏng nghiêm trọng cho hệ thống điện và các thiết bị điện tử.

Có thể bạn quan tâm: Hộp Số Vô Cấp Cvt Trên Ô Tô: Cấu Tạo, Nguyên Lý Hoạt Động Và Ưu Nhược Điểm

Cơ chế hoạt động của cầu chì

Khi dòng điện chạy qua cầu chì vượt quá giá trị định mức, phần lõi hợp kim bên trong sẽ bị nóng chảy và đứt, làm ngắt mạch điện. Điều này bảo vệ các thiết bị điện khỏi bị hư hỏng do quá tải hoặc ngắn mạch. Cầu chì được thiết kế để “hy sinh” thay vì để các thiết bị điện quý giá bị hỏng.

Tại sao hộp cầu chì lại cần thiết

Hệ thống điện ô tô ngày càng phức tạp với hàng chục thiết bị điện từ đơn giản như đèn chiếu sáng đến các hệ thống điều khiển điện tử hiện đại. Mỗi thiết bị đều cần được bảo vệ bằng một cầu chì có thông số phù hợp. Nếu không có cầu chì, một sự cố nhỏ có thể dẫn đến cháy nổ dây điện, hư hỏng các bộ phận điện tử đắt tiền, thậm chí gây cháy xe.

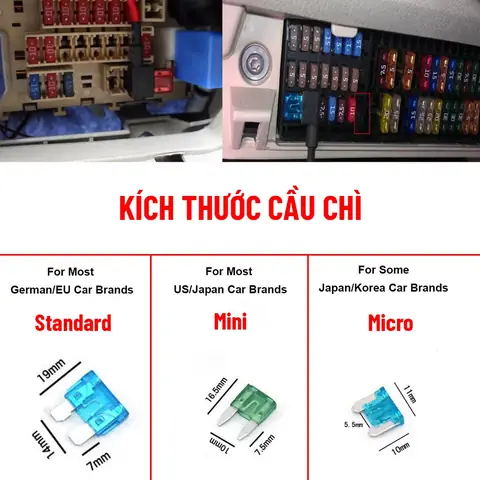

Phân loại cầu chì ô tô theo kích thước và thông số

Các loại cầu chì theo kích thước tiêu chuẩn

Cầu chì ô tô được phân loại thành nhiều loại khác nhau dựa trên kích thước và thông số kỹ thuật:

Cầu chì Standard (19x14mm)

• Loại cầu chì lớn nhất, thường dùng cho các dòng xe Đức và châu Âu
• Dễ dàng tháo lắp và kiểm tra bằng mắt thường
• Phù hợp với các thiết bị tiêu thụ điện năng lớn

Cầu chì Mini (16.5x10mm)

• Kích thước nhỏ gọn hơn, phổ biến trên các xe Nhật và Mỹ
• Được dùng nhiều cho các thiết bị điện nhỏ và trung bình
• Thiết kế tiện lợi, tiết kiệm không gian trong hộp cầu chì

Cầu chì Micro (10x11mm)

• Kích thước nhỏ nhất trong các loại cầu chì thông dụng
• Dùng cho các thiết bị điện có công suất thấp
• Chủ yếu thấy trên các xe Nhật và Hàn Quốc hiện đại

Cầu chì Micro 2 (24.5×14.5mm)

• Kích thước lớn hơn Micro nhưng nhỏ hơn Standard
• Dùng cho một số dòng xe Hàn Quốc cao cấp
• Có thể chịu được dòng điện lớn hơn so với Micro thông thường

Phân loại theo thông số dòng điện

Mỗi cầu chì được đánh dấu bằng màu sắc và thông số dòng điện định mức:

Cầu chì 5A (màu cam)

• Dùng cho các thiết bị điện nhỏ như đèn nội thất, đồng hồ táp-lô
• Thường được dùng nhiều trong hệ thống chiếu sáng yếu
• Là loại cầu chì có dòng điện định mức thấp nhất

Cầu chì 10A (màu đỏ)

• Phù hợp với các thiết bị trung bình như radio, cảm biến
• Được sử dụng rộng rãi trong nhiều hệ thống trên xe
• Cân bằng giữa khả năng bảo vệ và dòng điện hoạt động

Cầu chì 15A (màu xanh dương)

• Dùng cho các thiết bị có công suất trung bình đến cao
• Thường bảo vệ các hệ thống như điều hòa, bơm nhiên liệu
• Là loại cầu chì phổ biến trên hầu hết các dòng xe

Cầu chì 20A (màu vàng)

• Dùng cho các thiết bị tiêu thụ điện năng lớn
• Bảo vệ các hệ thống quan trọng như phun nhiên liệu, hệ thống đánh lửa
• Có khả năng chịu dòng điện cao hơn nhưng vẫn đảm bảo an toàn

Cầu chì 25A (màu trắng)

• Dùng cho các thiết bị công suất cao
• Thường thấy trong các hệ thống điện lớn của xe
• Cần được thay thế cẩn thận để tránh ảnh hưởng đến hoạt động của xe

Cầu chì 30A (màu xanh lá)

• Là loại cầu chì có dòng điện định mức cao nhất trong bộ thông dụng
• Dùng cho các thiết bị tiêu thụ điện lớn như động cơ đề, bơm nước làm mát
• Cần đặc biệt chú ý khi thay thế để đảm bảo an toàn

Chất liệu lõi cầu chì

Có thể bạn quan tâm: Mẫu Hợp Đồng Cho Thuê Xe Ô Tô Theo Tháng: Hướng Dẫn & Mẫu Chuẩn

Lõi hợp kim kẽm cao cấp

• Độ bền cao hơn so với loại lõi nhôm thông thường
• Chịu được nhiệt độ và dòng điện cao hơn
• Thời gian sử dụng lâu dài, ít phải thay thế

Lõi nhôm thông thường

• Giá thành rẻ hơn nhưng độ bền kém hơn
• Dễ bị oxy hóa theo thời gian sử dụng
• Cần kiểm tra và thay thế định kỳ thường xuyên hơn

Vị trí và cách nhận biết hộp cầu chì trên xe ô tô

Hộp cầu chì khoang động cơ

Vị trí phổ biến
Hộp cầu chì chính thường được đặt trong khoang động cơ, gần bình ắc-quy hoặc ở phía bên trái dưới nắp capo. Vị trí này được thiết kế để dễ dàng tiếp cận khi cần kiểm tra hoặc thay thế cầu chì trong trường hợp khẩn cấp.

Đặc điểm nhận dạng

• Hộp cầu chì khoang động cơ thường có kích thước lớn
• Được làm từ chất liệu nhựa cách điện, chịu nhiệt
• Có nắp đậy chắc chắn để bảo vệ các cầu chì bên trong khỏi bụi bẩn và ẩm ướt

Các cầu chì quan trọng trong khoang động cơ

• Cầu chì hệ thống đánh lửa
• Cầu chì bơm nhiên liệu
• Cầu chì hệ thống làm mát
• Cầu chì đèn pha và đèn chiếu sáng chính

Hộp cầu chì trong khoang lái

Vị trí trong cabin
Một số xe còn có thêm hộp cầu chì phụ nằm trong khoang lái, thường ở vị trí bên trái tay lái, dưới bảng táp-lô. Hộp cầu chì này thường chứa các cầu chì cho các thiết bị điện trong cabin như radio, điều hòa, đèn nội thất.

Ưu điểm của hộp cầu chì trong khoang lái

• Dễ dàng tiếp cận khi cần thay thế nhanh
• Bảo vệ các thiết bị điện trong cabin hiệu quả
• Giảm chiều dài dây điện, tăng hiệu suất hệ thống

Các thiết bị được bảo vệ trong khoang lái

• Hệ thống âm thanh và giải trí
• Điều khiển cửa và kính điện
• Hệ thống chiếu sáng nội thất
• Các cảm biến và đồng hồ đo

Sơ đồ và ký hiệu trên nắp hộp cầu chì

Sơ đồ cầu chì chi tiết
Trên nắp của hộp cầu chì luôn có sơ đồ mô tả vị trí và chức năng của từng cầu chì. Sơ đồ này giúp bạn nhanh chóng xác định được cầu chì nào đang bảo vệ thiết bị nào, từ đó tiết kiệm thời gian khi cần kiểm tra hoặc thay thế.

Ký hiệu và màu sắc

• Mỗi cầu chì được đánh số thứ tự rõ ràng
• Màu sắc của cầu chì tương ứng với dòng điện định mức
• Có ghi chú chi tiết về thiết bị được bảo vệ

Cách đọc sơ đồ hiệu quả

• Xác định thiết bị đang gặp sự cố
• Tìm tên thiết bị đó trên sơ đồ
• Ghi nhớ vị trí và thông số cầu chì tương ứng
• Chuẩn bị cầu chì thay thế phù hợp

Các bước thay thế cầu chì ô tô an toàn và hiệu quả

Chuẩn bị dụng cụ và thiết bị

Dụng cụ cần thiết

• Kềm gắp cầu chì chuyên dụng (hoặc kềm nhỏ mũi dài)
• Đèn pin để soi sáng khu vực hộp cầu chì
• Bộ cầu chì dự phòng với các thông số phù hợp
• Găng tay cách điện (nên dùng để đảm bảo an toàn)

Chuẩn bị cầu chì thay thế

• Chuẩn bị sẵn bộ cầu chì dự phòng với các thông số: 5A, 10A, 15A, 20A, 25A, 30A
• Ưu tiên dùng loại cầu chì lõi hợp kim kẽm có độ bền cao
• Kiểm tra hạn sử dụng và chất lượng cầu chì trước khi dùng

Quy trình thay thế cầu chì chi tiết

Bước 1: Xác định vị trí hộp cầu chì

• Mở nắp capo và tìm hộp cầu chì trong khoang máy
• Hoặc kiểm tra vị trí dưới bảng táp-lô trong cabin
• Làm sạch bụi bẩn xung quanh khu vực hộp cầu chì

Bước 2: Xác định cầu chì bị hỏng

• Mở nắp hộp cầu chì cẩn thận
• Kiểm tra bằng mắt thường: cầu chì bị cháy sẽ có phần lõi bị đứt, đenened
• Dùng đèn pin soi để quan sát rõ hơn nếu cần
• Tra cứu sơ đồ trên nắp hộp cầu chì để xác định chính xác vị trí

Bước 3: Gắp cầu chì hỏng ra ngoài

• Dùng kềm gắp chuyên dụng hoặc kềm nhỏ mũi dài
• Nhẹ nhàng gắp cầu chì ra khỏi khe cắm
• Tránh làm rơi cầu chì xuống các vị trí khó lấy
• Kiểm tra lại vị trí cầu chì vừa gắp để đảm bảo chính xác

Bước 4: Xác định thông số cầu chì

• Kiểm tra thông số ghi phía dưới hoặc bên cạnh vị trí cầu chì
• Xác định chính xác dòng điện định mức (5A, 10A, 15A…)
• Ghi nhớ màu sắc tương ứng để chọn cầu chì thay thế đúng

Bước 5: Lắp cầu chì mới

• Chọn cầu chì mới có cùng thông số với cầu chì cũ
• Dùng tay ấn nhẹ cầu chì vào khe cắm cho đến khi khớp
• Kiểm tra lại xem cầu chì đã được cắm chắc chắn chưa
• Đóng nắp hộp cầu chì cẩn thận

Kiểm tra và xác minh sau khi thay thế

Khởi động xe kiểm tra

• Khởi động động cơ và kiểm tra các thiết bị điện
• Xác nhận thiết bị bị hỏng trước đó đã hoạt động lại
• Quan sát các đèn cảnh báo trên bảng đồng hồ

Theo dõi hoạt động

• Chạy xe trong vài phút để kiểm tra ổn định
• Nếu cầu chì tiếp tục bị cháy, cần kiểm tra nguyên nhân sâu xa
• Không nên thay cầu chì bằng loại có dòng điện định mức cao hơn

Các lỗi thường gặp và cách xử lý sự cố cầu chì

Cầu chì bị cháy liên tục

Nguyên nhân phổ biến

• Thiết bị điện bị chập hoặc ngắn mạch
• Dây điện bị hở hoặc chạm mass
• Cầu chì có thông số không phù hợp với thiết bị
• Hệ thống điện có vấn đề về tiếp đất

Cách xử lý hiệu quả

• Ngừng sử dụng thiết bị đang gặp sự cố
• Kiểm tra dây điện và giắc cắm có bị hở không
• Tháo thiết bị ra kiểm tra nếu có thể
• Mang xe đến garage chuyên nghiệp nếu không tự xử lý được

Khi nào cần nhờ chuyên gia

• Cầu chì tiếp tục bị cháy sau 2-3 lần thay thế
• Có mùi khét hoặc khói bốc ra từ hệ thống điện
• Nhiều thiết bị điện cùng lúc ngừng hoạt động
• Không thể xác định được nguyên nhân gây cháy cầu chì

Cầu chì bị oxi hóa hoặc tiếp xúc kém

Có thể bạn quan tâm: Hợp Đồng Ký Gửi Xe Ô Tô: Toàn Bộ Kiến Thức Cần Biết Cho Người Mới Bắt Đầu

Dấu hiệu nhận biết

• Thiết bị điện hoạt động không ổn định
• Đèn sáng yếu hoặc nhấp nháy
• Các thiết bị điện tử hoạt động thất thường
• Cầu chì có dấu hiệu bị đenened hoặc ăn mòn

Cách xử lý tiếp xúc kém

• Tháo cầu chì ra và làm sạch các tiếp điểm
• Dùng giấy ráp mịn đánh nhẹ các điểm tiếp xúc
• Kiểm tra lại khe cắm có bị biến dạng không
• Thay thế cầu chì mới nếu cần thiết

Ngắn mạch hệ thống điện

Dấu hiệu ngắn mạch

• Cầu chì bị cháy nổ mạnh
• Có tia lửa hoặc khói bốc ra
• Mùi khét từ hệ thống điện
• Các thiết bị điện ngừng hoạt động hoàn toàn

Xử lý sự cố ngắn mạch

• Ngắt nguồn điện ngay lập tức
• Không cố gắng khởi động xe
• Kiểm tra toàn bộ hệ thống dây điện
• Tìm điểm dây bị hở hoặc chạm mass
• Sửa chữa hoặc thay thế dây điện bị hỏng

Bảo dưỡng và kiểm tra hộp cầu chì định kỳ

Lịch kiểm tra định kỳ

Thời gian kiểm tra khuyên dùng

• Kiểm tra 6 tháng một lần trong điều kiện sử dụng bình thường
• Kiểm tra 3 tháng một lần nếu xe thường xuyên di chuyển trong môi trường khắc nghiệt
• Kiểm tra ngay nếu phát hiện các dấu hiệu bất thường

Nội dung kiểm tra

• Kiểm tra các cầu chì có bị cháy không
• Làm sạch bụi bẩn trong hộp cầu chì
• Kiểm tra nắp hộp cầu chì có bị nứt vỡ không
• Đảm bảo các tiếp điểm không bị oxi hóa

Cách bảo quản hộp cầu chì

Môi trường lý tưởng

• Tránh để hộp cầu chì tiếp xúc trực tiếp với ánh nắng
• Giữ khu vực hộp cầu chì luôn khô ráo, thoáng mát
• Tránh các tác động cơ học mạnh vào hộp cầu chì
• Không để vật dụng cá nhân che khuất hộp cầu chì

Bảo vệ trong điều kiện khắc nghiệt

• Khi xe di chuyển qua vùng ngập nước, cần kiểm tra hộp cầu chì ngay sau đó
• Trong điều kiện bụi bẩn, cần vệ sinh hộp cầu chì thường xuyên hơn
• Ở khu vực có độ ẩm cao, nên dùng chất chống ẩm cho hộp cầu chì

Dự trữ cầu chì dự phòng

Bộ cầu chì nên dự trữ

• 5A (màu cam): 20 cái – dùng cho đèn nội thất, đồng hồ
• 10A (màu đỏ): 20 cái – dùng cho radio, cảm biến
• 15A (xanh dương): 20 cái – dùng cho điều hòa, bơm nhiên liệu
• 20A (màu vàng): 20 cái – dùng cho hệ thống phun xăng
• 25A (màu trắng): 20 cái – dùng cho thiết bị công suất cao
• 30A (xanh lá): 20 cái – dùng cho động cơ đề, bơm nước

Cách bảo quản cầu chì dự phòng

• Để cầu chì trong hộp đựng chuyên dụng
• Tránh để cầu chì tiếp xúc với nhiệt độ cao
• Phân loại theo thông số để dễ dàng tìm kiếm khi cần
• Kiểm tra hạn sử dụng định kỳ

Lưu ý an toàn khi làm việc với hệ thống điện ô tô

An toàn cá nhân

Trang bị bảo hộ

• Luôn đeo găng tay cách điện khi thao tác với hệ thống điện
• Dùng kính bảo hộ để tránh các mảnh vụn bắn vào mắt
• Mặc quần áo gọn gàng, tránh các phụ kiện dễ vướng vào bộ phận chuyển động

Thao tác an toàn

• Luôn ngắt nguồn điện trước khi thao tác (rút chìa khóa, tắt hết thiết bị)
• Không thao tác khi tay đang ướt
• Tránh để các công cụ kim loại chạm vào đồng thời cả cực dương và âm
• Làm việc ở khu vực khô ráo, thoáng mát

Sai lầm cần tránh

Những sai lầm phổ biến

• Dùng cầu chì có dòng điện định mức cao hơn thông số yêu cầu
• Tự ý nối tắt cầu chì bằng dây đồng hoặc giấy bạc
• Không tra cứu sơ đồ trước khi thay thế cầu chì
• Thay thế cầu chì mà không xác định nguyên nhân gây cháy

Hậu quả của việc thao tác sai

• Gây hư hỏng các thiết bị điện đắt tiền
• Nguy cơ cháy nổ cao
• Mất hiệu lực bảo hiểm nếu xảy ra sự cố
• Ảnh hưởng đến độ an toàn của xe

Khi nào cần nhờ sự trợ giúp chuyên nghiệp

Dấu hiệu cần gọi thợ

• Hệ thống điện có mùi khét bất thường
• Nhiều cầu chì cùng cháy trong thời gian ngắn
• Không thể xác định được nguyên nhân gây sự cố
• Cần tháo dỡ nhiều bộ phận để kiểm tra hệ thống điện

Lợi ích của dịch vụ chuyên nghiệp

• Chẩn đoán chính xác nguyên nhân sự cố
• Sửa chữa đúng kỹ thuật, đảm bảo an toàn
• Tư vấn các giải pháp phòng ngừa hiệu quả
• Tiết kiệm thời gian và chi phí trong dài hạn

Tổng kết và khuyến nghị

Hộp cầu chì xe ô tô là một phần không thể thiếu trong hệ thống điện của chiếc xe. Việc hiểu rõ về cấu tạo, cách hoạt động và phương pháp bảo dưỡng hộp cầu chì sẽ giúp bạn:

• Nhanh chóng xử lý các sự cố điện khi xảy ra, tránh ảnh hưởng đến việc di chuyển
• Tiết kiệm chi phí sửa chữa bằng cách tự thay thế cầu chì khi cần thiết
• Đảm bảo an toàn cho bản thân và các hành khách trên xe
• Kéo dài tuổi thọ cho các thiết bị điện trên xe

thienminh-autosafety.com hy vọng rằng những thông tin trong bài viết này sẽ giúp bạn tự tin hơn khi phải xử lý các vấn đề liên quan đến hệ thống điện ô tô. Hãy luôn nhớ rằng an toàn là trên hết, và nếu không chắc chắn về khả năng xử lý sự cố, hãy tìm đến sự trợ giúp của các chuyên gia có kinh nghiệm.

Cuối cùng, đừng quên chuẩn bị một bộ cầu chì dự phòng với đầy đủ các thông số cần thiết trong xe của bạn. Điều này sẽ giúp bạn chủ động hơn khi gặp sự cố trên những chuyến đi xa, đặc biệt là khi di chuyển qua các khu vực vắng vẻ, ít trạm sửa chữa.

Cập Nhật Lúc Tháng 12 10, 2025 by Huỳnh Thanh Vi
