Hình nhíp xe ô tô: Cấu tạo, chức năng và dấu hiệu hỏng

Khi tìm kiếm thông tin về hình nhíp xe ô tô, nhiều khả năng bạn đang muốn tìm hiểu về một trong những bộ phận quan trọng nhất của hệ thống treo, đặc biệt là trên các dòng xe tải, bán tải và SUV. Nhíp xe không chỉ là những thanh kim loại đơn thuần; chúng là trái tim của khả năng chịu tải và sự ổn định của xe. Bài viết này sẽ cung cấp một cái nhìn toàn diện, từ cấu tạo chi tiết, chức năng, các loại phổ biến cho đến cách nhận biết những dấu hiệu hư hỏng và phương pháp bảo dưỡng hiệu quả.

Tổng quan về nhíp xe ô tô và vai trò chính

Có thể bạn quan tâm: Nghệ Thuật Hình Xe Ô Tô Cách Điệu Và Ý Tưởng Độc Đáo

Nhíp xe ô tô, hay còn gọi là lò xo lá, là một dạng lò xo cơ học đơn giản được sử dụng trong hệ thống treo của xe. Nó bao gồm nhiều lá thép đàn hồi được gọi là “lá nhíp” xếp chồng lên nhau và được kẹp chặt lại. Vai trò chính của hệ thống nhíp là nâng đỡ trọng lượng của toàn bộ thân xe, hấp thụ các xung động từ mặt đường, đồng thời định vị và giữ cho cầu xe luôn ở đúng vị trí so với khung xe, đảm bảo sự vận hành ổn định và an toàn.

Cấu tạo chi tiết của một bộ nhíp xe ô tô

Có thể bạn quan tâm: Bộ Sưu Tập Hình Tô Màu Xe Ô Tô Cho Bé Sáng Tạo

Để hiểu rõ hơn về cách hoạt động, việc nắm vững cấu tạo của một bộ nhíp là điều cần thiết. Một bộ nhíp xe tiêu chuẩn không chỉ là các lá thép xếp chồng lên nhau mà còn bao gồm nhiều chi tiết phụ trợ, mỗi chi tiết đều có một nhiệm vụ riêng biệt.

Các lá nhíp (Leaf Springs)

Đây là thành phần chính và quan trọng nhất. Các lá nhíp được làm từ thép lò xo, một loại vật liệu có độ đàn hồi và độ bền cực cao để chịu được tải trọng và lực uốn liên tục.

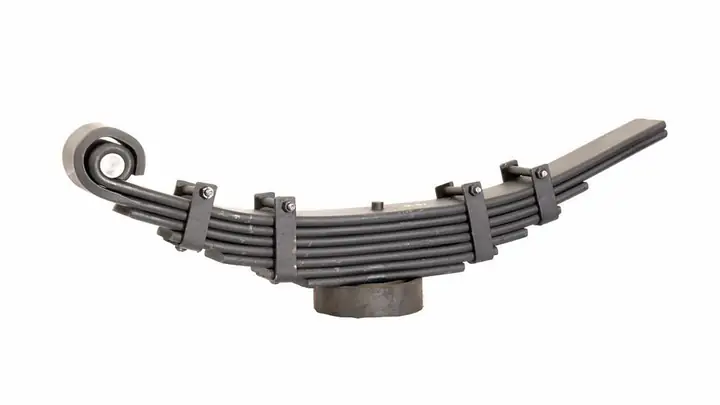

Trong một bộ nhíp nhiều lá, lá trên cùng được gọi là lá nhíp chính (main leaf) hay lá cái. Lá này thường dài nhất và có hai đầu được uốn cong thành hình tai (eye) để lắp vào các điểm treo trên khung xe thông qua bạc lót và ắc nhíp. Các lá còn lại, được gọi là lá nhíp phụ (secondary leaves) hay lá con, có chiều dài ngắn dần và được xếp chồng bên dưới lá chính, giúp tăng cường độ cứng và khả năng chịu tải cho toàn bộ hệ thống.

Ốc trung tâm (Center Bolt)

Ốc trung tâm là một bu lông đặc biệt xuyên qua tất cả các lá nhíp ở chính giữa. Nhiệm vụ của nó là định vị và giữ cho các lá nhíp không bị xê dịch theo chiều dọc trong quá trình hoạt động. Đây là một chi tiết nhỏ nhưng vô cùng quan trọng, vì nếu ốc này bị lỏng hoặc gãy, các lá nhíp sẽ bị lệch, gây mất ổn định nghiêm trọng cho xe.

Quang nhíp (U-bolts)

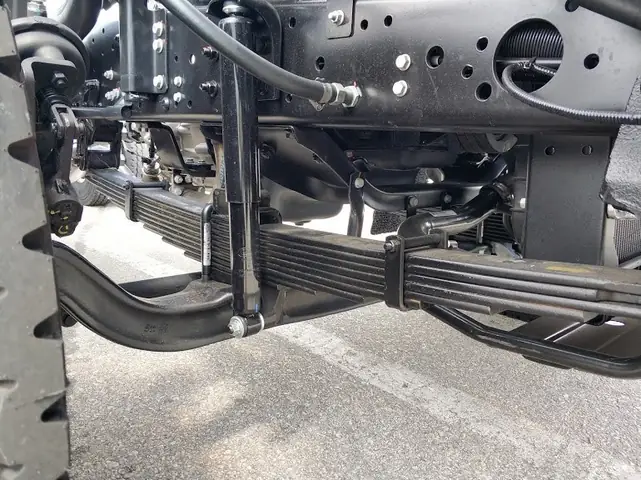

Quang nhíp là các bu lông hình chữ U dùng để kẹp chặt bộ nhíp vào dầm cầu xe. Chúng đảm bảo rằng toàn bộ lực từ bánh xe và cầu xe được truyền lên hệ thống nhíp và khung xe một cách chắc chắn. Việc siết quang nhíp với lực siết đúng tiêu chuẩn là cực kỳ quan trọng, bởi nếu quá lỏng sẽ gây nguy hiểm, còn quá chặt có thể làm biến dạng lá nhíp.

Bạc lót và Ắc nhíp (Bushings and Shackles)

Tại hai đầu của lá nhíp chính là các tai nhíp. Một đầu được gắn cố định vào khung xe thông qua một chốt và bạc lót (bushing). Bạc lót thường làm bằng cao su hoặc polyurethane, có tác dụng giảm chấn và cho phép tai nhíp xoay một cách êm ái.

Đầu còn lại được nối với khung xe thông qua một bộ phận gọi là ắc nhíp (shackle) hay quang treo. Ắc nhíp cho phép chiều dài của bộ nhíp thay đổi khi nó cong lên và duỗi thẳng ra trong quá trình giảm xóc. Nếu không có ắc nhíp, bộ nhíp sẽ không thể hoạt động linh hoạt, gây ra hiện tượng bó cứng hệ thống treo.

Chức năng không thể thay thế của hệ thống nhíp

Có thể bạn quan tâm: Giải Mã Các Thông Tin Trên Hình Đăng Ký Xe Ô Tô Chi Tiết

Hệ thống treo dùng nhíp có vẻ đơn giản so với các hệ thống treo hiện đại khác như lò xo cuộn hay khí nén, nhưng nó vẫn được tin dùng trên nhiều loại xe nhờ những chức năng vượt trội và độ bền bỉ đáng kinh ngạc.

Chịu tải trọng vượt trội

Đây là ưu điểm lớn nhất của hệ thống nhíp. Cấu trúc nhiều lá thép xếp chồng lên nhau tạo ra một kết cấu cực kỳ vững chắc, có khả năng chịu được tải trọng rất lớn. Đó là lý do tại sao hầu hết các xe tải, từ xe bán tải hạng nhẹ đến xe đầu kéo hạng nặng, đều sử dụng hệ thống treo sau dạng nhíp. Khi tải trọng tăng lên, các lá nhíp sẽ ép chặt vào nhau, tăng độ cứng và chống lại sự biến dạng.

Giảm xóc và hấp thụ rung động

Giống như mọi loại lò xo khác, nhíp xe có chức năng hấp thụ và làm tiêu tan năng lượng từ các va đập trên mặt đường. Khi bánh xe đi qua ổ gà hoặc địa hình gồ ghề, bộ nhíp sẽ cong lại để hấp thụ lực, sau đó từ từ duỗi ra, ngăn không cho các xung động đột ngột truyền trực tiếp lên khung xe và khoang hành khách. Điều này giúp tạo ra một chuyến đi êm ái hơn và bảo vệ các bộ phận khác của xe.

Định vị cầu xe

Một chức năng quan trọng khác nhưng ít được nhắc đến của hệ thống nhíp là khả năng định vị cầu xe. Nhờ được bắt chặt vào cầu xe và khung xe, bộ nhíp đóng vai trò như các thanh liên kết, giúp giữ cho cầu xe luôn ở đúng vị trí, chống lại các lực ngang và dọc khi xe tăng tốc, phanh hay vào cua. Ở các hệ thống treo dùng lò xo cuộn, nhiệm vụ này cần đến các bộ phận riêng biệt như thanh Panhard hay các tay đòn liên kết.

Các loại hình nhíp xe ô tô phổ biến hiện nay

Tùy thuộc vào thiết kế xe, tải trọng và mục đích sử dụng, có nhiều loại nhíp khác nhau đã được phát triển. Việc nhận biết chúng sẽ giúp bạn hiểu rõ hơn về đặc tính vận hành của chiếc xe mình đang sử dụng.

Nhíp đa lá (Multi-Leaf Spring)

Đây là loại phổ biến nhất, bao gồm nhiều lá nhíp xếp chồng lên nhau như đã mô tả ở trên. Ưu điểm của nhíp đa lá là khả năng chịu tải cực tốt và độ bền cao. Ma sát giữa các lá nhíp cũng tạo ra một hiệu ứng giảm chấn tự nhiên. Tuy nhiên, nhược điểm của nó là trọng lượng khá nặng và độ êm ái không bằng các loại nhíp hiện đại hơn.

Nhíp đơn lá (Mono-Leaf Spring)

Nhíp đơn lá chỉ bao gồm một lá nhíp duy nhất nhưng có độ dày thay đổi, dày ở giữa và mỏng dần về hai đầu. Loại này nhẹ hơn đáng kể so với nhíp đa lá, giúp giảm trọng lượng không được treo (unsprung weight), từ đó cải thiện khả năng xử lý và độ bám đường của xe. Nhíp đơn lá thường được tìm thấy trên các xe bán tải hạng nhẹ hoặc xe thể thao hiệu suất cao trong quá khứ.

Nhíp Parabolic

Nhíp Parabolic là một phiên bản cải tiến của nhíp đơn lá. Nó cũng có hình dạng thon gọn về hai đầu nhưng được thiết kế theo biên dạng parabol. Cấu trúc này cho phép toàn bộ lá nhíp uốn cong đồng đều trên suốt chiều dài, mang lại độ êm ái vượt trội so với nhíp truyền thống. Nhíp Parabolic thường kết hợp sự thoải mái của lò xo cuộn và khả năng chịu tải của nhíp lá.

Nhíp ngang (Transverse Leaf Spring)

Thay vì được lắp đặt dọc theo khung xe, nhíp ngang được đặt ngang qua xe và thường chỉ có một bộ nhíp duy nhất cho cả hai bánh xe trên cùng một trục. Thiết kế này từng rất phổ biến trên các mẫu xe đời cũ và hiện nay vẫn còn được sử dụng trên một số xe thể thao như Chevrolet Corvette, nơi nó giúp tiết kiệm không gian và giảm trọng lượng.

Dấu hiệu nhận biết nhíp xe ô tô đang gặp vấn đề

Là một bộ phận làm việc liên tục dưới áp lực cao, nhíp xe không tránh khỏi sự hao mòn và hư hỏng theo thời gian. Việc nhận biết sớm các dấu hiệu cảnh báo sẽ giúp bạn tránh được những sửa chữa tốn kém và đảm bảo an toàn khi vận hành xe.

Xe bị nghiêng hoặc xệ về một bên

Đây là dấu hiệu rõ ràng nhất cho thấy nhíp xe đã yếu hoặc bị gãy. Khi một bên nhíp mất đi khả năng đàn hồi, nó không còn đủ sức để nâng đỡ trọng lượng xe, khiến thân xe bị xệ xuống. Bạn có thể dễ dàng quan sát điều này khi đỗ xe trên một mặt phẳng.

Tiếng kêu cót két, lọc cọc ở gầm xe

Tiếng ồn bất thường phát ra từ gầm xe, đặc biệt khi đi qua đường xấu hoặc khi tải nặng, thường là do các lá nhíp cọ xát vào nhau mà không được bôi trơn, hoặc do bạc lót ở hai đầu nhíp đã bị mòn, khô dầu. Những tiếng kêu này không chỉ gây khó chịu mà còn là lời cảnh báo về sự xuống cấp của hệ thống treo.

Xe mất ổn định, rung lắc khi vận hành

Khi nhíp xe bị yếu hoặc gãy, khả năng định vị cầu xe sẽ bị ảnh hưởng. Điều này có thể gây ra hiện tượng xe bị “vẫy đuôi cá” khi vào cua hoặc cảm giác chòng chành, không ổn định khi chạy ở tốc độ cao. Đây là một tình huống cực kỳ nguy hiểm, cần được kiểm tra ngay lập tức.

Chiều cao gầm xe thấp hơn bình thường

Nếu bạn nhận thấy gầm xe của mình thấp hơn so với lúc mới mua, đặc biệt là phần đuôi xe, rất có thể các bộ nhíp đã bị “lão hóa” và mất đi độ cong ban đầu. Hiện tượng này được gọi là “võng nhíp”, làm giảm khoảng sáng gầm xe và ảnh hưởng đến khả năng vận hành của hệ thống treo.

Phát hiện các vết nứt hoặc gãy trên lá nhíp

Kiểm tra trực quan là cách tốt nhất để xác định tình trạng của nhíp. Hãy thường xuyên quan sát các lá nhíp để tìm kiếm các vết nứt, đặc biệt là xung quanh lỗ ốc trung tâm và hai đầu tai nhíp. Một vết nứt nhỏ cũng có thể phát triển và dẫn đến gãy nhíp hoàn toàn khi xe đang chạy, gây mất kiểm soát đột ngột.

Nguyên nhân chính gây hư hỏng nhíp xe

Hiểu được nguyên nhân sẽ giúp bạn có biện pháp phòng ngừa hiệu quả hơn. Hư hỏng nhíp thường đến từ ba yếu tố chính.

Chở quá tải trọng cho phép

Mỗi hệ thống nhíp được thiết kế để chịu một tải trọng tối đa. Việc thường xuyên chở hàng hóa vượt quá giới hạn này sẽ tạo ra áp lực cực lớn lên các lá nhíp, khiến chúng bị biến dạng vĩnh viễn, võng xuống hoặc thậm chí gãy đột ngột. Đây là nguyên nhân phổ biến nhất gây hỏng nhíp trên các dòng xe thương mại.

Mỏi vật liệu do tuổi thọ

Giống như bất kỳ bộ phận kim loại nào chịu lực uốn liên tục, lá nhíp sẽ bị mỏi theo thời gian. Sau hàng triệu chu kỳ nén và giãn, cấu trúc của thép sẽ dần yếu đi, làm giảm độ đàn hồi và tăng nguy cơ nứt gãy. Đây là một quá trình tự nhiên không thể tránh khỏi.

Ăn mòn và rỉ sét

Nhíp xe nằm ở vị trí rất dễ tiếp xúc với nước, bùn đất và các hóa chất từ mặt đường. Nếu không được vệ sinh và bảo vệ đúng cách, rỉ sét sẽ hình thành, ăn mòn bề mặt kim loại và làm suy yếu cấu trúc của các lá nhíp. Rỉ sét cũng làm tăng ma sát giữa các lá nhíp, gây ra tiếng kêu và làm giảm sự linh hoạt của hệ thống treo.

Bảo dưỡng và chăm sóc hệ thống nhíp đúng cách

Để kéo dài tuổi thọ và đảm bảo hệ thống nhíp luôn hoạt động ở trạng thái tốt nhất, việc bảo dưỡng định kỳ là vô cùng quan trọng. May mắn là công việc này không quá phức tạp.

Đầu tiên, hãy giữ cho bộ nhíp luôn sạch sẽ. Thường xuyên xịt rửa gầm xe để loại bỏ bùn đất và các chất ăn mòn bám trên nhíp. Việc này không chỉ giúp ngăn ngừa rỉ sét mà còn giúp bạn dễ dàng quan sát và phát hiện các vấn đề tiềm ẩn.

Thứ hai, kiểm tra và siết lại các quang nhíp (U-bolts) theo định kỳ. Các bu lông này có thể bị lỏng ra sau một thời gian vận hành. Việc đảm bảo chúng luôn được siết chặt với lực đúng tiêu chuẩn là rất quan trọng để giữ cho bộ nhíp và cầu xe được liên kết chắc chắn.

Thứ ba, bôi trơn các điểm tiếp xúc. Các bạc lót ở hai đầu nhíp và ma sát giữa các lá nhíp có thể gây ra tiếng kêu. Sử dụng các loại mỡ chuyên dụng để bôi trơn các vị trí này sẽ giúp hệ thống hoạt động êm ái và trơn tru hơn. Một số hệ thống nhíp còn có vú bơm mỡ để công việc này trở nên dễ dàng hơn. Để nhận được sự tư vấn chuyên nghiệp và dịch vụ bảo dưỡng uy tín, bạn có thể liên hệ các trung tâm chăm sóc xe hơi như Thiên Minh Autosafety.

Cuối cùng, hãy tuân thủ tải trọng khuyến nghị của nhà sản xuất. Tránh chở quá tải là cách tốt nhất để bảo vệ hệ thống nhíp khỏi những hư hỏng không đáng có.

Tóm lại, việc hiểu rõ về hình nhíp xe ô tô cũng như cấu tạo và chức năng của nó không chỉ giúp bạn trở thành một người chủ xe am hiểu hơn mà còn là chìa khóa để đảm bảo an toàn và độ bền cho phương tiện của mình. Từ việc nhận biết các dấu hiệu hư hỏng sớm cho đến việc thực hiện bảo dưỡng đúng cách, tất cả đều góp phần tạo nên một hệ thống treo hoạt động hiệu quả, mang lại sự ổn định và tin cậy trên mọi hành trình.
