Hệ thống xử lý khí thải xe ô tô: Cấu tạo và nguyên lý

Hệ thống xử lý khí thải xe ô tô là một bộ phận không thể thiếu trên các dòng xe hiện đại, đóng vai trò then chốt trong việc giảm thiểu các chất độc hại ra môi trường và đảm bảo động cơ hoạt động hiệu quả. Việc hiểu rõ về cấu tạo, nguyên lý và cách bảo dưỡng hệ thống này không chỉ giúp bạn tuân thủ các quy định về môi trường mà còn góp phần kéo dài tuổi thọ cho chiếc xe của mình. Bài viết này sẽ cung cấp một cái nhìn toàn diện và chi tiết nhất về chủ đề quan trọng này.

Các khía cạnh chính của hệ thống xử lý khí thải ô tô

Có thể bạn quan tâm: Lộ Trình Học Bằng Lái Xe Ô Tô Nhanh Và Hiệu Quả Nhất

1. Tầm quan trọng: Hiểu rõ lý do tại sao hệ thống này lại là một phần bắt buộc trên các phương tiện hiện đại, từ bảo vệ môi trường, tuân thủ pháp luật đến tối ưu hóa hiệu suất động cơ.
2. Cấu tạo chi tiết: Phân tích từng bộ phận cốt lõi tạo nên hệ thống, bao gồm cổ góp, cảm biến oxy, bộ chuyển đổi xúc tác, bộ lọc hạt diesel (DPF) và hệ thống tuần hoàn khí xả (EGR).
3. Nguyên lý hoạt động: Mô tả hành trình của luồng khí thải từ khi ra khỏi động cơ cho đến khi được xử lý và thải ra môi trường, làm rõ các phản ứng hóa học quan trọng diễn ra bên trong.
4. Các sự cố thường gặp: Nhận biết các dấu hiệu cảnh báo hệ thống đang gặp vấn đề và tìm hiểu nguyên nhân cũng như các giải pháp khắc phục hiệu quả.

Tại sao hệ thống xử lý khí thải lại quan trọng?

Có thể bạn quan tâm: Học Bằng D Lái Xe Ô Tô Bao Nhiêu Tuổi Theo Quy Định?

Nhiều người dùng thường chỉ quan tâm đến động cơ, hộp số hay các tính năng tiện nghi mà bỏ qua tầm quan trọng của hệ thống xử lý khí thải. Tuy nhiên, đây là một thành phần mang tính sống còn đối với cả chiếc xe và môi trường sống của chúng ta.

Trước hết, vai trò cốt lõi của hệ thống này là bảo vệ môi trường. Khí thải từ động cơ đốt trong chứa rất nhiều hợp chất độc hại như Carbon Monoxide (CO), Hydrocarbons (HC), và các Oxit Nitơ (NOx). Các chất này là nguyên nhân chính gây ra ô nhiễm không khí, mưa axit và các vấn đề về hô hấp ở người. Hệ thống xử lý khí thải xe ô tô hoạt động như một nhà máy hóa học thu nhỏ, chuyển hóa tới 90% các chất độc này thành các chất ít gây hại hơn như Carbon Dioxide (CO2), hơi nước (H2O) và khí Nitơ (N2).

Bên cạnh đó, việc trang bị hệ thống này là yêu cầu bắt buộc để tuân thủ các quy định pháp luật về môi trường. Hầu hết các quốc gia trên thế giới, bao gồm cả Việt Nam, đều áp dụng các tiêu chuẩn khí thải ngày càng nghiêm ngặt (ví dụ như tiêu chuẩn EURO). Một chiếc xe không đạt chuẩn khí thải sẽ không được phép lưu hành.

Cuối cùng, một hệ thống xử lý khí thải hoạt động tốt còn giúp tối ưu hóa hiệu suất động cơ. Các cảm biến trong hệ thống liên tục gửi dữ liệu về bộ điều khiển trung tâm (ECU), giúp ECU điều chỉnh tỷ lệ hòa khí (không khí/nhiên liệu) một cách chính xác nhất. Điều này không chỉ giúp xe vận hành mượt mà mà còn tiết kiệm nhiên liệu hơn.

Cấu tạo chi tiết của hệ thống xử lý khí thải xe ô tô

Có thể bạn quan tâm: Hệ Thống Điều Khiển Chuyển Động Ô Tô: Cấu Tạo Và Nguyên Lý

Một hệ thống xử lý khí thải hoàn chỉnh là sự kết hợp của nhiều bộ phận công nghệ cao, mỗi bộ phận đảm nhận một chức năng riêng biệt. Dưới đây là các thành phần chính bạn cần biết.

Cổ góp (Exhaust Manifold)

Cổ góp là bộ phận đầu tiên trong hệ thống, được lắp trực tiếp vào đầu xi-lanh của động cơ. Nhiệm vụ của nó là thu gom toàn bộ khí thải từ các xi-lanh và dẫn chúng vào một đường ống xả duy nhất.

Cấu trúc này giúp tạo ra một dòng chảy ổn định, giảm thiểu áp suất ngược và tạo điều kiện thuận lợi cho các quá trình xử lý tiếp theo. Cổ góp thường được làm bằng gang hoặc thép không gỉ để chịu được nhiệt độ cực cao của khí thải ngay khi ra khỏi buồng đốt.

Cảm biến Oxy (Oxygen Sensor)

Cảm biến Oxy, hay còn gọi là cảm biến Lambda, là “bộ não” của hệ thống kiểm soát khí thải. Thường có ít nhất hai cảm biến trên một chiếc xe: một cái đặt trước bộ chuyển đổi xúc tác (cảm biến thượng nguồn) và một cái đặt sau (cảm biến hạ nguồn).

Cảm biến thượng nguồn đo lượng oxy còn sót lại trong khí thải trước khi xử lý. Dữ liệu này được gửi về ECU để điều chỉnh tỷ lệ không khí-nhiên liệu. Nếu hỗn hợp quá giàu nhiên liệu (ít oxy), ECU sẽ giảm lượng nhiên liệu phun vào. Ngược lại, nếu hỗn hợp quá nghèo (nhiều oxy), ECU sẽ tăng lượng nhiên liệu.

Cảm biến hạ nguồn có nhiệm vụ kiểm tra hiệu quả làm việc của bộ chuyển đổi xúc tác. Bằng cách so sánh lượng oxy trước và sau bộ chuyển đổi, ECU có thể xác định xem bộ phận này có đang hoạt động tốt hay không.

Bộ chuyển đổi xúc tác (Catalytic Converter)

Đây được xem là trái tim của hệ thống xử lý khí thải xe ô tô. Bộ phận này có hình dạng giống như một bộ giảm thanh nhỏ, bên trong chứa một lõi gốm hoặc kim loại có cấu trúc tổ ong được phủ các kim loại quý hiếm như Platinum (Pt), Palladium (Pd) và Rhodium (Rh).

Khi khí thải nóng đi qua, các kim loại này hoạt động như những chất xúc tác, thúc đẩy các phản ứng hóa học mà không bị tiêu hao. Cụ thể:
* Platinum và Palladium xúc tác cho quá trình oxy hóa, biến đổi CO độc hại và HC chưa cháy hết thành CO2 và H2O.
* Rhodium xúc tác cho quá trình khử, tách các Oxit Nitơ (NOx) thành khí Nitơ (N2) và Oxy (O2).

Nhờ đó, các khí độc hại được trung hòa gần như hoàn toàn trước khi thoát ra ngoài.

Bộ lọc hạt Diesel (DPF – Diesel Particulate Filter)

Bộ lọc DPF là một thành phần đặc thù trên các dòng xe sử dụng động cơ diesel. Nhiệm vụ chính của nó là giữ lại các hạt muội than (bồ hóng) – một sản phẩm phụ độc hại sinh ra từ quá trình đốt cháy nhiên liệu diesel.

Bên trong DPF là một cấu trúc lọc phức tạp có khả năng bẫy các hạt muội có kích thước siêu nhỏ. Theo thời gian, lượng muội than tích tụ sẽ làm tắc bộ lọc. Khi đó, hệ thống sẽ kích hoạt một quy trình gọi là “tái sinh”, bằng cách tăng nhiệt độ khí thải lên rất cao (khoảng 600°C) để đốt cháy các hạt muội than này thành tro.

Hệ thống tuần hoàn khí xả (EGR – Exhaust Gas Recirculation)

Hệ thống EGR có nhiệm vụ giảm sự hình thành của NOx, loại khí độc được tạo ra ở nhiệt độ buồng đốt rất cao. Nguyên lý hoạt động của nó khá đơn giản: van EGR sẽ mở ra để dẫn một phần khí thải đã được làm mát quay trở lại buồng đốt.

Lượng khí trơ này sẽ làm giảm nồng độ oxy và hạ nhiệt độ của quá trình cháy. Khi nhiệt độ cháy thấp hơn, lượng NOx sinh ra sẽ giảm đi đáng kể. Đây là một giải pháp hiệu quả và thông minh để kiểm soát một trong những thành phần ô nhiễm cứng đầu nhất.

Bộ giảm thanh và ống xả (Muffler & Tailpipe)

Sau khi đã được xử lý, luồng khí thải sẽ đi qua bộ giảm thanh (pô xe). Bộ phận này được thiết kế với các vách ngăn và khoang rỗng để triệt tiêu các sóng âm thanh tần số cao do động cơ tạo ra, giúp giảm tiếng ồn. Cuối cùng, khí thải đã được làm sạch và giảm âm sẽ thoát ra ngoài qua ống xả.

Nguyên lý hoạt động của hệ thống xử lý khí thải

Để hình dung rõ hơn, hãy cùng theo dõi hành trình của khí thải từ khi sinh ra cho đến khi được thải ra môi trường.
1. Rời khỏi động cơ: Sau mỗi kỳ nổ, piston đẩy khí thải ra khỏi xi-lanh và đi vào cổ góp. Tại đây, khí thải vẫn còn rất nóng và chứa đầy các chất độc hại như CO, HC, NOx.
2. Đo lường bởi cảm biến Oxy 1: Khí thải đi qua cảm biến Oxy thượng nguồn. Cảm biến này ngay lập tức phân tích nồng độ oxy và gửi tín hiệu về ECU. ECU dựa vào đó để tinh chỉnh lượng nhiên liệu cho chu kỳ đốt tiếp theo, đảm bảo tỷ lệ hòa khí luôn ở mức tối ưu.
3. Xử lý tại bộ chuyển đổi xúc tác: Dòng khí nóng tiếp tục chảy vào bộ chuyển đổi xúc tác. Tại đây, các phản ứng hóa học quan trọng diễn ra, biến đổi CO, HC và NOx thành CO2, H2O và N2.
4. (Đối với xe Diesel) Lọc tại DPF: Nếu là xe diesel, khí thải sẽ đi qua bộ lọc DPF. Các hạt muội than sẽ bị giữ lại trong khi các chất khí khác tiếp tục đi qua.
5. Kiểm tra bởi cảm biến Oxy 2: Sau khi ra khỏi bộ chuyển đổi xúc tác, khí thải đi qua cảm biến Oxy hạ nguồn. Cảm biến này xác nhận rằng quá trình xử lý đã diễn ra hiệu quả hay chưa và báo về ECU. Nếu có sự sai lệch, đèn “Check Engine” có thể sẽ sáng.
6. Giảm âm và thoát ra ngoài: Cuối cùng, luồng khí sạch hơn và yên tĩnh hơn sẽ đi qua bộ giảm thanh và thoát ra khỏi xe qua ống xả.

Trong suốt quá trình này, hệ thống EGR có thể hoạt động song song, dẫn một phần khí thải trở lại buồng đốt khi cần thiết để kiểm soát nhiệt độ và giảm NOx.

Các tiêu chuẩn khí thải phổ biến hiện nay

Để kiểm soát ô nhiễm không khí từ phương tiện giao thông, các chính phủ đã ban hành những tiêu chuẩn khí thải ngày càng khắt khe. Phổ biến nhất là hệ thống tiêu chuẩn EURO của châu Âu.

Tiêu chuẩn EURO được đánh số từ 1 đến 6 (và sắp tới là 7), với mỗi cấp độ mới đòi hỏi mức phát thải các chất ô nhiễm phải thấp hơn đáng kể so với cấp độ trước. Ví dụ, tiêu chuẩn EURO 5 yêu cầu lượng hạt bụi (PM) từ xe diesel phải giảm tới 80% so với EURO 4. Tại Việt Nam, từ năm 2022, các loại xe ô tô sản xuất, lắp ráp và nhập khẩu mới phải áp dụng tiêu chuẩn khí thải mức 5 (tương đương EURO 5).

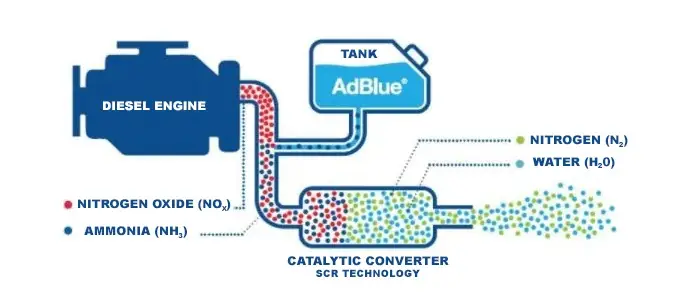

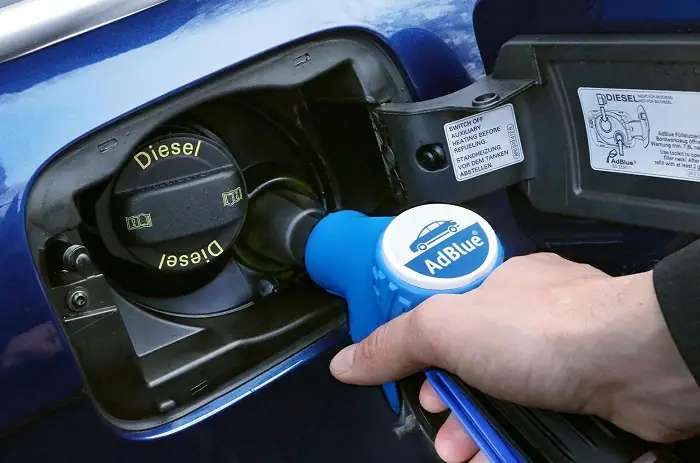

Việc áp dụng các tiêu chuẩn này thúc đẩy các nhà sản xuất ô tô phải liên tục cải tiến hệ thống xử lý khí thải xe ô tô, tích hợp các công nghệ mới như phun urê (AdBlue) cho xe diesel để giảm NOx, hay các bộ chuyển đổi xúc tác hiệu suất cao hơn.

Dấu hiệu nhận biết hệ thống xử lý khí thải gặp sự cố

Việc nhận biết sớm các vấn đề của hệ thống khí thải sẽ giúp bạn tiết kiệm chi phí sửa chữa và tránh các hư hỏng nặng hơn. Hãy chú ý đến những dấu hiệu sau:
* Đèn báo “Check Engine” sáng: Đây là dấu hiệu phổ biến nhất. ECU đã phát hiện một lỗi nào đó trong hệ thống, thường là từ cảm biến Oxy hoặc bộ chuyển đổi xúc tác.
* Mùi trứng thối (lưu huỳnh) từ ống xả: Mùi khó chịu này thường xuất hiện khi bộ chuyển đổi xúc tác bị hỏng, khiến lưu huỳnh trong xăng không được chuyển hóa hết.
* Hiệu suất động cơ giảm: Xe có thể bị ì, tăng tốc yếu, hoặc chết máy đột ngột. Nguyên nhân có thể do hệ thống xả bị tắc nghẽn (ví dụ như tắc bộ chuyển đổi xúc tác hoặc DPF), tạo ra áp suất ngược lớn cản trở động cơ.
* Tiêu hao nhiên liệu tăng vọt: Khi cảm biến Oxy bị lỗi, nó sẽ gửi tín hiệu sai về ECU, khiến ECU điều chỉnh sai tỷ lệ hòa khí và gây tốn xăng hơn bình thường.
* Khói xe có màu lạ: Khói đen (thừa nhiên liệu) hoặc khói xanh (lọt dầu) không chỉ là vấn đề của động cơ mà còn có thể nhanh chóng phá hỏng bộ chuyển đổi xúc tác.

Nguyên nhân và cách khắc phục các lỗi thường gặp

Hiểu rõ nguyên nhân sẽ giúp bạn có phương án xử lý phù hợp và phòng tránh lỗi tái diễn.

Tắc bộ chuyển đổi xúc tác

• Nguyên nhân: Thường do sử dụng nhiên liệu kém chất lượng, lẫn chì hoặc tạp chất; động cơ bị lọt dầu hoặc nước làm mát vào buồng đốt, tạo ra muội than bám vào lõi xúc tác.
• Khắc phục: Tùy vào mức độ, có thể sử dụng các dung dịch vệ sinh chuyên dụng. Tuy nhiên, nếu đã bị tắc nghẽn nghiêm trọng hoặc lõi gốm bị vỡ, giải pháp duy nhất là thay thế. Chi phí thay thế bộ phận này khá cao do chứa kim loại quý.

Lỗi cảm biến Oxy

• Nguyên nhân: Cảm biến bị bám đầy muội than sau một thời gian dài hoạt động, hoặc đơn giản là hết tuổi thọ (thường khoảng 100.000 – 150.000 km).
• Khắc phục: Lỗi cảm biến Oxy thường không thể sửa chữa mà cần thay mới. Việc thay thế kịp thời sẽ giúp xe hoạt động ổn định và tiết kiệm nhiên liệu trở lại.

Tắc bộ lọc DPF (xe diesel)

• Nguyên nhân: Thường xuyên di chuyển những quãng đường quá ngắn trong thành phố khiến động cơ không đủ thời gian và nhiệt độ để thực hiện quá trình tái sinh tự động.
• Khắc phục: Cần mang xe đến các gara uy tín để thực hiện “tái sinh cưỡng bức” bằng thiết bị chẩn đoán. Trong trường hợp nặng, có thể cần tháo ra để vệ sinh chuyên sâu hoặc thay thế.

Lời khuyên bảo dưỡng để kéo dài tuổi thọ hệ thống

Phòng bệnh hơn chữa bệnh. Để hệ thống xử lý khí thải hoạt động bền bỉ, bạn nên tuân thủ các nguyên tắc bảo dưỡng sau:
* Sử dụng nhiên liệu đạt chuẩn: Luôn đổ xăng/dầu ở những cây xăng uy tín, đảm bảo nhiên liệu không lẫn tạp chất hoặc chì có thể phá hủy bộ chuyển đổi xúc tác.
* Bảo dưỡng động cơ định kỳ: Thay dầu nhớt, lọc dầu, lọc gió đúng hạn. Một động cơ khỏe mạnh sẽ tạo ra ít muội than và cặn bẩn hơn, giảm gánh nặng cho hệ thống khí thải.
* Không bỏ qua đèn “Check Engine”: Khi đèn báo sáng, hãy đưa xe đi kiểm tra ngay lập tức. Việc trì hoãn có thể biến một lỗi nhỏ thành một hư hỏng lớn và tốn kém.
* Đối với xe diesel: Thỉnh thoảng, hãy cho xe chạy ở tốc độ cao và ổn định trên đường cao tốc (khoảng 15-20 phút) để tạo điều kiện cho bộ lọc DPF thực hiện quá trình tái sinh.
* Kiểm tra định kỳ: Nên đưa xe đến các trung tâm dịch vụ chuyên nghiệp như thienminh-autosafety.com để được kiểm tra tổng thể hệ thống xả bằng các thiết bị hiện đại.

Việc hiểu và chăm sóc đúng cách cho hệ thống xử lý khí thải xe ô tô không chỉ là trách nhiệm với môi trường mà còn là một khoản đầu tư thông minh vào chính chiếc xe của bạn. Một hệ thống hoạt động tốt sẽ đảm bảo xe vận hành êm ái, tiết kiệm và bền bỉ trong suốt vòng đời sử dụng.

Cập Nhật Lúc Tháng mười một 5, 2025 by Huỳnh Thanh Vi
