Hệ thống tự động chẩn đoán xe ô tô: Mọi điều cần biết

Trong kỷ nguyên công nghệ số, xe ô tô không còn là một cỗ máy cơ khí đơn thuần mà đã trở thành một tổ hợp tinh vi của các hệ thống điện tử. Trái tim của sự phức tạp này chính là hệ thống tự động chẩn đoán xe ô tô, một bộ não điện tử âm thầm giám sát mọi hoạt động, đảm bảo chiếc xe của bạn vận hành an toàn và hiệu quả. Hiểu rõ về hệ thống này không chỉ giúp bạn tự tin hơn sau vô lăng mà còn là chìa khóa để tiết kiệm chi phí bảo dưỡng và sửa chữa.

Tổng quan về hệ thống tự động chẩn đoán ô tô

Có thể bạn quan tâm: Hộc Sau Ghế Sau Xe Ô Tô: Lợi Ích Và Cách Chọn Tốt Nhất

Hệ thống tự động chẩn đoán xe ô tô, thường được biết đến với thuật ngữ On-Board Diagnostics (OBD), là một hệ thống máy tính tích hợp sẵn trên xe. Nhiệm vụ chính của nó là liên tục theo dõi, kiểm soát và tự chẩn đoán các bộ phận quan trọng liên quan đến động cơ và hệ thống khí thải. Khi phát hiện một sự cố hoặc một thông số hoạt động ngoài ngưỡng cho phép, hệ thống sẽ ghi lại một mã lỗi (DTC) và có thể kích hoạt đèn báo lỗi trên bảng điều khiển, điển hình là đèn “Check Engine”.

Lịch sử ra đời và phát triển của hệ thống chẩn đoán ô tô

Có thể bạn quan tâm: Học Lái Xe Ô Tô Phan Thiết: Chi Phí Và Kinh Nghiệm A-z

Hệ thống chẩn đoán không phải là một phát minh xuất hiện trong một sớm một chiều. Nó là kết quả của một quá trình tiến hóa lâu dài, được thúc đẩy bởi các yêu cầu ngày càng khắt khe về hiệu suất động cơ và kiểm soát khí thải.

Từ những hệ thống sơ khai đến OBD-I

Những hệ thống chẩn đoán đầu tiên rất đơn giản, xuất hiện vào cuối những năm 1970 và đầu những năm 1980. Chúng không có một tiêu chuẩn chung, mỗi nhà sản xuất lại có một hệ thống độc quyền với các loại giắc cắm và quy trình đọc lỗi khác nhau. Việc chẩn đoán đòi hỏi các công cụ chuyên dụng và kiến thức sâu về từng hãng xe, gây ra nhiều khó khăn cho các kỹ thuật viên độc lập. Giai đoạn này được gọi là tiền-OBD, đặt nền móng cho sự chuẩn hóa sau này.

Năm 1988, Hiệp hội Kỹ sư Ô tô (SAE) đã đưa ra một bộ tiêu chuẩn và khuyến nghị về cổng kết nối và mã lỗi. Cùng lúc đó, Ban Tài nguyên Không khí California (CARB) yêu cầu tất cả các xe bán ra tại tiểu bang này từ năm 1991 phải được trang bị một hệ thống chẩn đoán cơ bản, được gọi là OBD-I. Mặc dù đã có sự cải thiện, OBD-I vẫn còn nhiều hạn chế và chưa thực sự thống nhất giữa các nhà sản xuất.

Cuộc cách mạng mang tên OBD-II

Bước ngoặt thực sự đến vào năm 1996, khi Cơ quan Bảo vệ Môi trường Hoa Kỳ (EPA) bắt buộc tất cả các xe ô tô và xe tải nhẹ bán ra tại Mỹ phải tuân thủ tiêu chuẩn OBD-II. Đây là một cuộc cách mạng trong ngành công nghiệp ô tô. OBD-II không chỉ giám sát các thành phần liên quan đến khí thải một cách toàn diện hơn mà còn thiết lập một tiêu chuẩn chung cho mọi nhà sản xuất.

Tiêu chuẩn này quy định về loại giắc cắm chẩn đoán (J1962), vị trí của giắc cắm (thường nằm dưới vô lăng), các giao thức giao tiếp điện tử và định dạng của các mã lỗi chẩn đoán (DTCs). Nhờ OBD-II, bất kỳ kỹ thuật viên nào, thậm chí cả người dùng, chỉ cần một thiết bị quét lỗi tương thích là có thể truy cập và đọc dữ liệu từ hầu hết các loại xe hiện đại. Điều này đã dân chủ hóa việc chẩn đoán và sửa chữa ô tô.

Cấu tạo và nguyên lý hoạt động cốt lõi

Có thể bạn quan tâm: Vị Trí Và Sơ Đồ Hộp Cầu Chì Xe Ô Tô Innova 2013 Chi Tiết

Để hiểu cách hệ thống tự động chẩn đoán xe ô tô hoạt động, chúng ta cần tìm hiểu về các thành phần cấu tạo nên nó và quy trình mà chúng tương tác với nhau.

Các thành phần chính không thể thiếu

Một hệ thống chẩn đoán hiện đại bao gồm nhiều bộ phận điện tử phức tạp, phối hợp nhịp nhàng với nhau.

• Bộ điều khiển trung tâm (ECU – Engine Control Unit): Được ví như bộ não của chiếc xe, ECU là một máy tính nhỏ gọn nhận dữ liệu từ hàng trăm cảm biến, xử lý thông tin và gửi lệnh đến các cơ cấu chấp hành để điều khiển hoạt động của động cơ, hộp số, và nhiều hệ thống khác. ECU cũng là nơi lưu trữ các mã lỗi khi sự cố xảy ra.

• Cảm biến (Sensors): Đây là những “giác quan” của chiếc xe. Các cảm biến được đặt khắp nơi để đo lường các thông số quan trọng như tốc độ động cơ, nhiệt độ nước làm mát, lưu lượng không khí nạp, nồng độ oxy trong khí thải, vị trí bướm ga, tốc độ xe… Dữ liệu từ cảm biến được gửi liên tục về ECU.

• Cơ cấu chấp hành (Actuators): Sau khi nhận và xử lý tín hiệu từ cảm biến, ECU sẽ gửi lệnh đến các cơ cấu chấp hành. Đây là những bộ phận thực thi nhiệm vụ, ví dụ như kim phun nhiên liệu, bô-bin đánh lửa, van không tải, van tuần hoàn khí xả (EGR). Chúng điều chỉnh hoạt động của động cơ theo thời gian thực.

• Mạng giao tiếp CAN (Controller Area Network): Thay vì kết nối từng cảm biến và cơ cấu chấp hành về ECU bằng một dây riêng lẻ, các xe hiện đại sử dụng mạng CAN Bus. Đây là một hệ thống mạng nội bộ cho phép các bộ phận điện tử khác nhau trên xe (ECU động cơ, ECU hộp số, ECU phanh ABS, ECU túi khí) “nói chuyện” và trao đổi dữ liệu với nhau một cách nhanh chóng và hiệu quả.

• Cổng chẩn đoán OBD-II: Đây là giao diện vật lý, một giắc cắm 16 chân cho phép các thiết bị chẩn đoán bên ngoài kết nối với hệ thống máy tính của xe. Qua cổng này, kỹ thuật viên có thể đọc mã lỗi, xem dữ liệu hoạt động trực tiếp, và thực hiện các bài kiểm tra chuyên sâu.

Quy trình chẩn đoán diễn ra như thế nào?

Quá trình tự chẩn đoán là một vòng lặp liên tục diễn ra hàng nghìn lần mỗi giây khi xe đang hoạt động.

1. Giám sát liên tục: Các cảm biến không ngừng đo đạc và gửi dữ liệu về ECU. Ví dụ, cảm biến oxy sẽ báo cáo nồng độ oxy trong khí thải, cảm biến nhiệt độ sẽ báo cáo nhiệt độ động cơ.
2. Phân tích và so sánh: ECU nhận dữ liệu này và so sánh nó với các giá trị tiêu chuẩn đã được lập trình sẵn trong bộ nhớ. Các giá trị này được các kỹ sư xác định là ngưỡng hoạt động tối ưu.
3. Phát hiện bất thường: Nếu một cảm biến gửi về một giá trị nằm ngoài phạm vi cho phép trong một khoảng thời gian nhất định, ECU sẽ nhận định rằng có một sự cố. Ví dụ, nếu cảm biến nhiệt độ báo động cơ quá nóng, hoặc cảm biến oxy báo hỗn hợp nhiên liệu quá nghèo.
4. Lưu mã lỗi DTC: Ngay khi xác nhận sự cố, ECU sẽ tạo ra một mã lỗi chẩn đoán (DTC) tương ứng và lưu nó vào bộ nhớ. Mã lỗi này cung cấp thông tin cụ thể về bản chất và vị trí của vấn đề.
5. Bật đèn báo lỗi: Đối với nhiều lỗi, đặc biệt là những lỗi liên quan đến khí thải và vận hành động cơ, ECU sẽ gửi tín hiệu để bật đèn báo “Check Engine” (hay còn gọi là Malfunction Indicator Lamp – MIL) trên bảng đồng hồ để cảnh báo người lái.

Vai trò và tầm quan trọng không thể phủ nhận

Sự ra đời của hệ thống tự động chẩn đoán xe ô tô đã mang lại những lợi ích to lớn cho mọi đối tượng liên quan, từ chủ xe, kỹ thuật viên cho đến toàn xã hội.

Đối với người lái xe và chủ sở hữu

Hệ thống này mang lại sự an tâm. Đèn “Check Engine” không còn là một nỗi sợ mơ hồ, mà là một cảnh báo sớm về một vấn đề cụ thể, cho phép chủ xe xử lý kịp thời trước khi nó trở nên nghiêm trọng và tốn kém hơn. Việc chẩn đoán sớm giúp duy trì hiệu suất động cơ, tối ưu hóa mức tiêu thụ nhiên liệu và kéo dài tuổi thọ của xe.

Đối với kỹ thuật viên và gara sửa chữa

Trước đây, việc tìm ra một lỗi hỏng hóc, đặc biệt là các lỗi điện, giống như “mò kim đáy bể”. Giờ đây, với một chiếc máy quét lỗi, kỹ thuật viên có thể nhanh chóng xác định được khu vực có vấn đề thông qua mã lỗi DTC. Điều này giúp rút ngắn đáng kể thời gian chẩn đoán, tăng độ chính xác trong sửa chữa và giảm chi phí nhân công. Việc sửa chữa không còn dựa nhiều vào kinh nghiệm phỏng đoán mà dựa trên dữ liệu khoa học.

Đối với môi trường và quy định khí thải

Đây là mục đích ban đầu và quan trọng nhất của việc phát triển hệ thống OBD. Bằng cách giám sát chặt chẽ hệ thống kiểm soát khí thải (như bộ chuyển đổi xúc tác, cảm biến oxy), hệ thống đảm bảo xe luôn hoạt động trong ngưỡng phát thải cho phép. Điều này góp phần quan trọng vào việc giảm thiểu ô nhiễm không khí từ phương tiện giao thông, một vấn đề nhức nhối tại các đô thị lớn.

Giải mã các mã lỗi DTC (Diagnostic Trouble Codes)

Hiểu được cấu trúc và ý nghĩa của các mã lỗi DTC sẽ giúp bạn có cái nhìn sâu hơn về tình trạng chiếc xe của mình.

Cấu trúc của một mã lỗi DTC

Một mã DTC theo chuẩn OBD-II thường có 5 ký tự, ví dụ như P0420.

• Ký tự đầu tiên: Cho biết hệ thống nào đang gặp lỗi.
  • P (Powertrain): Các lỗi liên quan đến động cơ và hộp số.
  • B (Body): Các lỗi liên quan đến thân xe (hệ thống điều hòa, đèn, cửa…).
  • C (Chassis): Các lỗi liên quan đến khung gầm (hệ thống phanh ABS, hệ thống treo…).
  • U (Network): Các lỗi liên quan đến mạng giao tiếp giữa các ECU.
• Ký tự thứ hai:
  • 0: Mã lỗi chung theo tiêu chuẩn SAE (bất kỳ máy quét nào cũng đọc được).
  • 1, 2, 3: Mã lỗi riêng của nhà sản xuất (đôi khi cần máy quét chuyên dụng).
• Ba ký tự cuối: Chỉ định cụ thể hơn về lỗi. Ví dụ, ký tự thứ ba có thể chỉ hệ thống con (như hệ thống nhiên liệu, hệ thống đánh lửa), và hai ký tự cuối chỉ chính xác vị trí và bản chất của sự cố.

Một số mã lỗi phổ biến và ý nghĩa

• P0420 – Catalyst System Efficiency Below Threshold: Đây là một trong những mã lỗi phổ biến nhất, cho biết bộ chuyển đổi xúc tác hoạt động không hiệu quả. Nguyên nhân có thể do bộ xúc tác đã hỏng, cảm biến oxy lỗi, hoặc rò rỉ hệ thống xả.
• P0300 – Random/Multiple Cylinder Misfire Detected: Lỗi này cho biết động cơ đang bị bỏ máy ở nhiều xi lanh. Nguyên nhân có thể rất đa dạng, từ bugi, bô-bin đánh lửa kém, kim phun nhiên liệu tắc nghẽn cho đến áp suất nhiên liệu thấp hoặc hở ron quy lát.
• P0171 – System Too Lean (Bank 1): Mã lỗi này báo hiệu hỗn hợp không khí-nhiên liệu đang quá nghèo (nhiều không khí, ít nhiên liệu). Nguyên nhân thường do rò rỉ chân không, bơm xăng yếu, hoặc cảm biến lưu lượng khí nạp (MAF) bị bẩn.

Các thiết bị và phần mềm chẩn đoán phổ biến hiện nay

Ngày nay, việc tiếp cận hệ thống tự động chẩn đoán xe ô tô không còn là đặc quyền của các gara chuyên nghiệp.

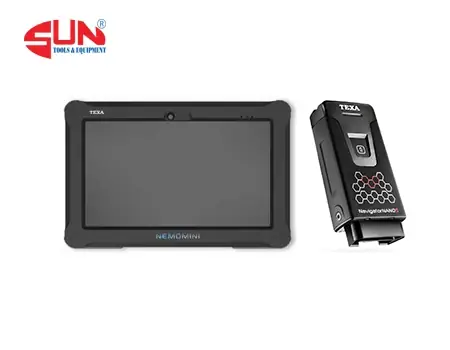

Máy chẩn đoán chuyên dụng

Đây là những thiết bị cao cấp, được sử dụng tại các đại lý chính hãng và các gara lớn. Chúng không chỉ đọc và xóa lỗi mà còn có khả năng xem dữ liệu trực tiếp, kích hoạt các cơ cấu chấp hành để kiểm tra, lập trình lại ECU và thực hiện nhiều chức năng chuyên sâu khác.

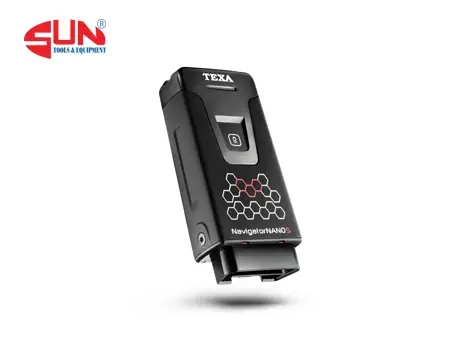

Thiết bị quét lỗi OBD-II cá nhân

Với giá thành phải chăng, các thiết bị quét lỗi cầm tay hoặc các adapter OBD-II Bluetooth đã trở nên rất phổ biến với những người yêu xe và thích tự bảo dưỡng. Chúng cho phép người dùng tự đọc mã lỗi, tìm hiểu nguyên nhân sơ bộ và xóa đèn “Check Engine” sau khi đã khắc phục sự cố đơn giản.

Ứng dụng chẩn đoán trên điện thoại thông minh

Kết hợp với một adapter Bluetooth cắm vào cổng OBD-II, các ứng dụng trên smartphone (như Torque, Car Scanner ELM OBD2) có thể biến điện thoại của bạn thành một công cụ chẩn đoán mạnh mẽ. Chúng cung cấp giao diện thân thiện, cho phép xem dữ liệu thời gian thực dưới dạng đồng hồ đo và đồ thị, giúp việc theo dõi sức khỏe xe hơi trở nên trực quan và dễ dàng hơn bao giờ hết.

Tương lai của hệ thống tự động chẩn đoán trên xe hơi

Công nghệ không ngừng phát triển và hệ thống chẩn đoán cũng không ngoại lệ. Tương lai hứa hẹn những bước tiến vượt bậc.

Chẩn đoán từ xa (Remote Diagnostics)

Với sự phát triển của xe kết nối internet (Connected Car), các nhà sản xuất có thể chẩn đoán lỗi trên xe của khách hàng từ xa. Hệ thống có thể tự động gửi dữ liệu lỗi về trung tâm dịch vụ, cho phép kỹ thuật viên chẩn đoán trước khi xe được mang đến xưởng, thậm chí cập nhật phần mềm từ xa để khắc phục một số lỗi nhất định.

Tích hợp trí tuệ nhân tạo (AI) và Machine Learning

AI sẽ giúp hệ thống chẩn đoán trở nên thông minh hơn. Thay vì chỉ báo lỗi khi sự cố đã xảy ra, các thuật toán Machine Learning có thể phân tích dữ liệu vận hành để dự đoán các hỏng hóc tiềm ẩn trước khi chúng xảy ra. Ví dụ, hệ thống có thể cảnh báo bạn rằng ắc quy sắp hỏng dựa trên xu hướng thay đổi điện áp khởi động.

Vai trò trong xe tự lái và xe điện

Trên xe điện và xe tự lái, vai trò của hệ thống chẩn đoán còn quan trọng hơn gấp bội. Nó phải giám sát hàng nghìn thông số từ pin, động cơ điện, hệ thống lái, phanh tự động và vô số cảm biến môi trường. Một hệ thống chẩn đoán mạnh mẽ, có khả năng dự phòng và tự khắc phục là yếu tố sống còn để đảm bảo an toàn tuyệt đối cho các công nghệ xe hơi tương lai.

Việc hiểu biết về hệ thống tự động chẩn đoán xe ô tô không chỉ giúp bạn trở thành một người chủ xe thông thái mà còn là một kỹ năng cần thiết trong thế giới ô tô ngày càng hiện đại. Nó giúp bạn chủ động trong việc chăm sóc chiếc xe của mình, đảm bảo mỗi chuyến đi đều an toàn và suôn sẻ. Khi đèn báo lỗi bật sáng, thay vì lo lắng, bạn có thể xem đó là một lời nhắn hữu ích từ chính người bạn đồng hành bốn bánh của mình. Để được tư vấn kỹ hơn về các vấn đề kỹ thuật và an toàn, bạn có thể tham khảo các chuyên gia tại Thiên Minh Autosafety.

Cập Nhật Lúc Tháng mười một 9, 2025 by Huỳnh Thanh Vi
