Hệ thống trên xe ô tô số sàn: Cấu tạo & nguyên lý

Việc hiểu rõ các hệ thống trên xe ô tô số sàn là chìa khóa để làm chủ chiếc xe, mang lại trải nghiệm lái chân thực và đầy phấn khích. Không giống như xe số tự động, xe số sàn đòi hỏi sự phối hợp nhịp nhàng giữa người lái và các cơ cấu cơ khí phức tạp. Bài viết này sẽ phân tích chi tiết từng hệ thống, từ bộ ly hợp, hộp số cho đến trục truyền động, giúp bạn có cái nhìn toàn diện và sâu sắc về cách chiếc xe của mình vận hành.

Các thành phần chính trong hệ thống truyền động số sàn

Có thể bạn quan tâm: Học Bằng Lái Xe Ô Tô Ở Hóc Môn: Hướng Dẫn A-z Cho Người Mới

Để có cái nhìn tổng quan trước khi đi vào chi tiết, dưới đây là những bộ phận cốt lõi tạo nên sức mạnh và sự kiểm soát cho một chiếc xe số sàn:
1. Hệ thống ly hợp (Côn): Đóng vai trò là cầu nối hoặc ngắt kết nối tạm thời dòng sức mạnh từ động cơ đến hộp số, cho phép việc chuyển số diễn ra.
2. Hộp số sàn (Manual Gearbox): Chứa các cặp bánh răng với tỷ số truyền khác nhau, cho phép người lái lựa chọn để thay đổi mô-men xoắn và tốc độ của xe.
3. Hệ thống truyền động (Drivetrain): Bao gồm các bộ phận như trục các-đăng, bộ vi sai và bán trục, có nhiệm vụ truyền lực từ hộp số đến các bánh xe chủ động.
4. Cụm điều khiển của người lái: Bao gồm bàn đạp ly hợp, cần số, giúp người lái tương tác và ra lệnh cho toàn bộ hệ thống.

Hiểu đúng về hệ thống trên xe ô tô số sàn

Có thể bạn quan tâm: Học Lái Xe Ô Tô Bằng C Và Bằng Quốc Tế Cần Những Gì?

Khi nói về hệ thống trên xe ô tô số sàn, nhiều người thường chỉ nghĩ đến cần số và ba bàn đạp. Tuy nhiên, đó chỉ là phần giao diện điều khiển. Thực chất, đây là một hệ thống truyền lực (powertrain) phức tạp, nơi sức mạnh từ động cơ được biến đổi và truyền dẫn một cách có kiểm soát đến bánh xe. Trái tim của hệ thống này là sự tương tác cơ học chính xác giữa ly hợp và hộp số.

Khác với xe số tự động sử dụng biến mô thủy lực để tự động hóa quá trình này, xe số sàn trao toàn quyền kiểm soát vào tay người lái. Điều này không chỉ mang lại cảm giác lái thể thao, gắn kết hơn mà còn cho phép người lái chủ động tối ưu hóa hiệu suất và mức tiêu thụ nhiên liệu. Việc hiểu rõ từng thành phần sẽ giúp bạn không chỉ lái xe tốt hơn mà còn biết cách bảo dưỡng và nhận biết các dấu hiệu hư hỏng sớm, đảm bảo an toàn trên mọi hành trình.

Hệ thống ly hợp (Clutch): Cầu nối sức mạnh động cơ

Có thể bạn quan tâm: Hướng Dẫn Học Lái Xe Ô Tô Chi Tiết Cho Người Mới Bắt Đầu

Hệ thống ly hợp, hay còn gọi là “côn”, là bộ phận không thể thiếu trên xe số sàn. Nó nằm giữa động cơ và hộp số, thực hiện một nhiệm vụ quan trọng: ngắt và kết nối dòng công suất từ trục khuỷu của động cơ đến trục sơ cấp của hộp số. Nếu không có ly hợp, việc chuyển số khi xe đang chạy là điều không thể vì các bánh răng sẽ không thể vào khớp một cách trơn tru.

Cấu tạo chi tiết của bộ ly hợp

Một bộ ly hợp điển hình trên xe ô tô bao gồm nhiều thành phần hoạt động phối hợp với nhau. Mỗi chi tiết đều có vai trò riêng, tạo nên một cơ cấu hoàn chỉnh.

Thành phần đầu tiên là bánh đà (Flywheel), được gắn trực tiếp vào trục khuỷu của động cơ. Bề mặt của bánh đà rất phẳng và đóng vai trò như một bề mặt ma sát để đĩa ly hợp ép vào.

Tiếp theo là đĩa ly hợp (Clutch Disc), đây là bộ phận trung tâm. Đĩa này có một moay-ơ ở giữa với các rãnh then hoa để ăn khớp với trục sơ cấp của hộp số. Hai mặt của đĩa được phủ vật liệu ma sát cao, tương tự như vật liệu trên má phanh. Chính vật liệu này tạo ra sự kết nối vững chắc khi được ép vào bánh đà.

Mâm ép (Pressure Plate) là một đĩa kim loại nặng được bắt vít vào bánh đà. Bên trong mâm ép là một lò xo màng lớn. Khi ở trạng thái bình thường, lò xo này tạo ra một lực ép cực lớn, đẩy đĩa ly hợp ép chặt vào bánh đà, qua đó truyền công suất từ động cơ sang hộp số.

Cuối cùng là vòng bi cắt ly hợp (Release Bearing), hay còn gọi là bạc đạn “tê”. Vòng bi này được điều khiển bởi xi lanh cắt ly hợp (hoặc dây cáp trên các xe đời cũ). Khi người lái đạp bàn đạp ly hợp, vòng bi này sẽ được đẩy tới, tác động vào trung tâm của lò xo màng trên mâm ép.

Nguyên lý hoạt động: Khi nào “cắt côn”?

Nguyên lý hoạt động của ly hợp dựa trên sự thay đổi lực ép của lò xo màng. Quá trình này diễn ra liên tục mỗi khi người lái thực hiện thao tác trên bàn đạp côn.

Khi bạn không đạp côn (trả hoàn toàn bàn đạp), lò xo màng trên mâm ép ở trạng thái tự do, tạo ra lực kẹp tối đa. Lực này ép chặt đĩa ly hợp vào bánh đà. Lúc này, bánh đà, đĩa ly hợp và mâm ép quay cùng một tốc độ như một khối thống nhất. Công suất từ động cơ được truyền 100% qua đĩa ly hợp, vào trục sơ cấp của hộp số và đi tiếp đến các bánh xe. Đây gọi là trạng thái “đóng côn”.

Ngược lại, khi bạn đạp hết bàn đạp ly hợp, một lực thủy lực (hoặc cơ học) sẽ đẩy vòng bi cắt ly hợp tiến về phía trước. Vòng bi này nhấn vào tâm của lò xo màng, khiến phần rìa ngoài của lò xo bị nhấc lên, kéo mâm ép ra khỏi đĩa ly hợp. Lúc này, đĩa ly hợp không còn bị ép vào bánh đà nữa và có thể quay tự do. Kết nối công suất giữa động cơ và hộp số bị cắt hoàn toàn. Đây chính là trạng thái “cắt côn”, cho phép bạn sang số một cách êm ái mà không làm hỏng các bánh răng.

Dấu hiệu nhận biết ly hợp mòn hoặc hư hỏng

Ly hợp là một bộ phận chịu mài mòn và sẽ cần được thay thế sau một thời gian sử dụng. Việc nhận biết sớm các dấu hiệu hư hỏng sẽ giúp bạn tránh được những sửa chữa tốn kém hơn.

Một trong những dấu hiệu phổ biến nhất là ly hợp bị trượt. Bạn sẽ cảm thấy động cơ gầm lên, vòng tua máy tăng cao nhưng xe không tăng tốc tương ứng. Điều này xảy ra khi vật liệu ma sát trên đĩa ly hợp đã quá mòn, không còn đủ khả năng bám chặt vào bánh đà.

Dấu hiệu khác là khó vào số hoặc có tiếng kêu khi sang số. Điều này có thể do ly hợp không cắt hoàn toàn khi bạn đạp hết bàn đạp, khiến trục hộp số vẫn còn quay nhẹ. Nguyên nhân có thể do hệ thống thủy lực bị rò rỉ, thiếu dầu hoặc các bộ phận cơ khí bị mòn.

Ngoài ra, bàn đạp ly hợp có cảm giác lạ cũng là một cảnh báo. Nếu bàn đạp quá nặng, quá nhẹ, rung hoặc có hành trình quá ngắn/quá dài so với bình thường, đó là lúc bạn nên mang xe đi kiểm tra.

Hộp số sàn (Manual Gearbox): Trái tim của sự kiểm soát

Nếu ly hợp là công tắc thì hộp số sàn chính là bộ điều khiển sức mạnh. Nhiệm vụ chính của nó là thay đổi tỷ số truyền giữa động cơ và bánh xe. Điều này cho phép chiếc xe có thể khởi hành từ trạng thái đứng yên một cách mạnh mẽ (ở số thấp) và duy trì tốc độ cao trên xa lộ một cách tiết kiệm (ở số cao).

Các thành phần cốt lõi bên trong hộp số

Bên trong vỏ hộp số là một thế giới của các bánh răng và trục quay. Thông thường, một hộp số sàn sẽ có ba trục chính.

Trục sơ cấp (Input Shaft) nhận lực trực tiếp từ đĩa ly hợp. Nó quay cùng tốc độ với động cơ khi ly hợp đóng. Trên trục này có một bánh răng duy nhất, truyền chuyển động cho trục trung gian.

Trục trung gian (Countershaft) chứa một dãy các bánh răng được đúc liền khối. Nó quay ngược chiều và chậm hơn một chút so với trục sơ cấp. Các bánh răng trên trục này luôn ăn khớp với các bánh răng tương ứng trên trục thứ cấp.

Trục thứ cấp (Output Shaft) là trục truyền lực ra ngoài hộp số, nối với trục các-đăng. Các bánh răng trên trục này không được cố định mà có thể quay trơn trên trục. Việc lựa chọn và khóa một trong các bánh răng này vào trục sẽ quyết định tỷ số truyền cuối cùng.

Để việc chuyển số diễn ra êm ái, hộp số hiện đại sử dụng bộ đồng tốc (Synchronizer). Đây là một cơ cấu thông minh bao gồm một vòng côn bằng đồng và một ống trượt có then hoa. Khi bạn đẩy cần số, bộ đồng tốc sẽ làm cho bánh răng cần gài và ống trượt quay cùng tốc độ trước khi chúng ăn khớp với nhau, loại bỏ hoàn toàn tiếng kêu “két két” khó chịu của hộp số kiểu cũ.

Cơ chế sang số hoạt động như thế nào?

Khi người lái di chuyển cần số, nó sẽ tác động lên một loạt các thanh dẫn và càng cua bên trong hộp số. Mỗi càng cua chịu trách nhiệm di chuyển một ống trượt của bộ đồng tốc.

Ví dụ, khi bạn vào số 1, cần số sẽ đẩy càng cua tương ứng, làm ống trượt của bộ đồng tốc số 1 trượt tới và khóa bánh răng số 1 vào trục thứ cấp. Lúc này, dòng công suất sẽ đi từ trục sơ cấp -> trục trung gian -> qua cặp bánh răng số 1 -> và cuối cùng ra trục thứ cấp. Tỷ số truyền lớn ở số 1 tạo ra mô-men xoắn cao, giúp xe dễ dàng thắng lực ì và lăn bánh.

Quá trình này lặp lại với các số khác, mỗi số tương ứng với một cặp bánh răng có kích thước khác nhau, tạo ra các tỷ số truyền khác nhau. Số lùi (R) thường có thêm một bánh răng trung gian để đảo chiều quay của trục thứ cấp.

Tầm quan trọng của dầu hộp số và khi nào cần thay

Dầu hộp số có vai trò cực kỳ quan trọng. Nó không chỉ bôi trơn các bánh răng và vòng bi để giảm ma sát, mà còn giúp làm mát và làm sạch các chi tiết bên trong. Theo thời gian, dầu sẽ bị biến chất và nhiễm các mạt kim loại nhỏ do quá trình mài mòn tự nhiên.

Nếu không thay dầu định kỳ, khả năng bôi trơn sẽ giảm, gây ra hiện tượng hộp số nóng hơn, các bánh răng và bộ đồng tốc bị mài mòn nhanh chóng. Điều này dẫn đến việc sang số khó khăn, có tiếng hú khi chạy và cuối cùng là hỏng hóc nghiêm trọng. Hầu hết các nhà sản xuất khuyến cáo thay dầu hộp số sàn sau mỗi 40.000 – 80.000 km, tùy thuộc vào điều kiện vận hành.

Hệ thống truyền động (Drivetrain): Dẫn lực tới bánh xe

Sau khi công suất đã được điều chỉnh bởi hộp số, nó cần được truyền tới các bánh xe chủ động. Nhiệm vụ này thuộc về hệ thống truyền động. Cấu trúc của hệ thống này sẽ khác nhau tùy thuộc vào xe dẫn động cầu trước (FWD), cầu sau (RWD) hay bốn bánh (AWD/4WD).

Trục các-đăng (Driveshaft): Ống truyền lực

Trên các xe dẫn động cầu sau (RWD) hoặc bốn bánh (AWD/4WD), trục các-đăng là một ống kim loại dài, rỗng, có nhiệm vụ truyền mô-men xoắn từ hộp số ở phía trước đến bộ vi sai ở cầu sau. Do hệ thống treo cho phép bánh xe di chuyển lên xuống, trục các-đăng phải được trang bị các khớp chữ U (U-joints) hoặc khớp đồng tốc ở hai đầu để có thể truyền lực một cách trơn tru ở nhiều góc độ khác nhau.

Bộ vi sai (Differential): Bí quyết vào cua mượt mà

Bộ vi sai là một trong những phát minh cơ khí tài tình nhất trong ngành ô tô. Khi xe vào cua, bánh xe phía ngoài phải di chuyển một quãng đường dài hơn và do đó cần quay nhanh hơn bánh xe phía trong. Nếu cả hai bánh được nối cứng với nhau trên một trục, một trong hai bánh sẽ bị trượt, gây mòn lốp và làm xe mất ổn định.

Bộ vi sai giải quyết vấn đề này bằng một hệ thống các bánh răng hành tinh. Nó nhận một nguồn công suất đầu vào từ trục các-đăng và phân chia thành hai nguồn đầu ra, cho phép hai bánh xe trên cùng một cầu có thể quay ở các tốc độ khác nhau. Đây là yếu tố then chốt giúp xe vận hành ổn định và mượt mà khi đổi hướng.

Bán trục (Axle shafts): Liên kết cuối cùng

Từ bộ vi sai, công suất được truyền đến từng bánh xe thông qua hai trục ngắn gọi là bán trục. Trên xe dẫn động cầu sau, đây là hai trục thép đặc. Trên xe dẫn động cầu trước, hộp số và bộ vi sai được tích hợp trong cùng một cụm. Bán trục lúc này còn được gọi là “láp”, và chúng cần có các khớp đồng tốc (CV joints) để vừa truyền lực vừa cho phép bánh xe đánh lái và nhún nhảy theo hệ thống treo.

Các bộ phận liên quan trực tiếp đến người lái

Toàn bộ hệ thống trên xe ô tô số sàn sẽ không thể hoạt động nếu thiếu sự tương tác của người lái thông qua các cơ cấu điều khiển.

Bàn đạp ly hợp, phanh và ga (Pedal cluster)

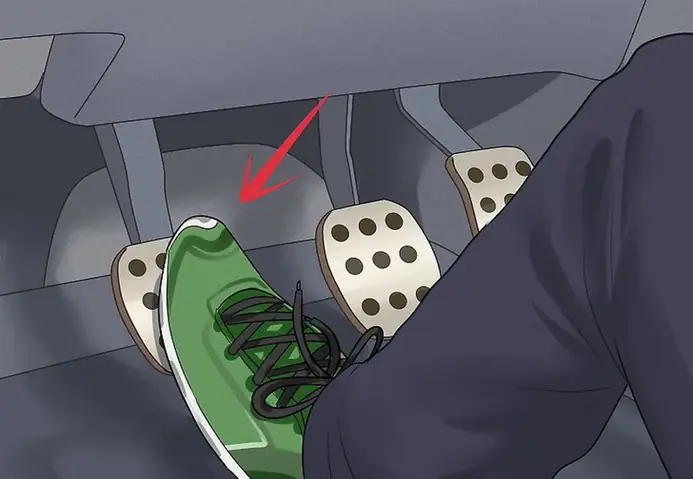

Cụm ba bàn đạp là đặc điểm nhận dạng của xe số sàn. Bàn đạp ga và phanh hoạt động tương tự xe số tự động. Bàn đạp ly hợp (côn) ở ngoài cùng bên trái là bộ phận điều khiển chính cho việc sang số. Sự phối hợp nhịp nhàng giữa việc nhả côn và đạp ga, hay còn gọi là “côn ra, ga vào”, là kỹ năng cơ bản và quan trọng nhất khi lái xe số sàn.

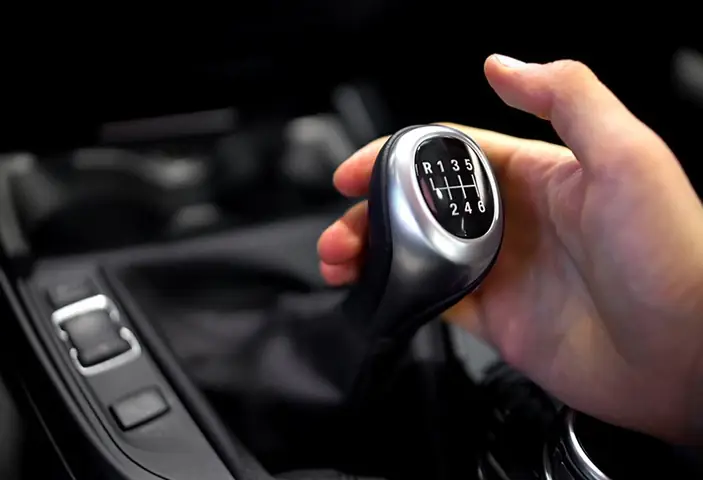

Cần số (Gear Shifter)

Cần số trong cabin được kết nối với hộp số thông qua hệ thống dây cáp hoặc các thanh nối. Khi người lái di chuyển cần số theo sơ đồ chữ H (H-pattern) quen thuộc, họ đang trực tiếp điều khiển các càng cua bên trong hộp số để lựa chọn bánh răng mong muốn. Cảm giác chắc chắn, chính xác của cần số là một phần quan trọng tạo nên sự thú vị khi điều khiển xe.

So sánh nhanh với hệ thống trên xe số tự động

Sự khác biệt cơ bản nằm ở cách truyền và điều khiển công suất. Xe số tự động sử dụng biến mô thủy lực thay cho ly hợp ma sát. Biến mô sử dụng áp lực dầu để truyền lực, cho phép xe dừng lại mà không cần ngắt động cơ khỏi hộp số. Việc chuyển số được thực hiện tự động bởi một máy tính (TCU) điều khiển các van thủy lực để gài các bộ ly hợp 행 tinh bên trong hộp số.

Trong khi đó, xe số sàn là một hệ thống thuần cơ khí. Mọi quyết định về thời điểm sang số, lựa chọn số nào đều do người lái quyết định. Điều này mang lại sự kiểm soát tối đa nhưng cũng đòi hỏi nhiều kỹ năng và sự tập trung hơn.

Lời khuyên bảo dưỡng các hệ thống trên xe số sàn

Để các hệ thống trên xe ô tô số sàn hoạt động bền bỉ, việc bảo dưỡng đúng cách là vô cùng cần thiết. Đầu tiên, hãy tập thói quen lái xe đúng kỹ thuật: không gác chân lên bàn đạp côn khi không cần thiết, tránh giữ xe bằng côn khi dừng ở dốc. Những thói quen xấu này sẽ làm mòn đĩa ly hợp và vòng bi tê rất nhanh.

Thứ hai, tuân thủ lịch thay dầu hộp số của nhà sản xuất. Sử dụng đúng loại dầu có cấp độ nhớt và tiêu chuẩn phù hợp là rất quan trọng. Dầu hộp số sạch sẽ đảm bảo bôi trơn hiệu quả, giúp các chi tiết hoạt động trơn tru và kéo dài tuổi thọ.

Cuối cùng, hãy lắng nghe chiếc xe của bạn. Bất kỳ tiếng động lạ, sự thay đổi trong cảm giác bàn đạp hay cần số đều có thể là dấu hiệu sớm của một vấn đề. Việc kiểm tra và khắc phục kịp thời sẽ giúp bạn tiết kiệm chi phí và đảm bảo an toàn. Để có thêm những kiến thức chuyên sâu về bảo dưỡng và các giải pháp an toàn cho ô tô, bạn có thể tham khảo thêm tại thienminh-autosafety.com.

Tóm lại, các hệ thống trên xe ô tô số sàn là một tổ hợp cơ khí tinh xảo, từ ly hợp, hộp số cho đến bộ vi sai. Việc nắm vững cấu tạo và nguyên lý hoạt động của chúng không chỉ giúp bạn trở thành một người lái xe giỏi hơn, mà còn mang lại sự tự tin và khả năng làm chủ hoàn toàn chiếc xe của mình. Mỗi lần đạp côn, mỗi lần sang số là một lần bạn giao tiếp trực tiếp với cỗ máy, tạo nên một trải nghiệm lái xe không thể nào quên.

Cập Nhật Lúc Tháng mười một 6, 2025 by Huỳnh Thanh Vi
