Hệ thống phanh hơi xe ô tô, hay còn được biết đến với tên gọi chính xác hơn là phanh khí nén, là một thành phần an toàn tối quan trọng trên các dòng xe tải nặng, xe đầu kéo, xe buýt và các phương tiện thương mại cỡ lớn. Khác với hệ thống phanh dầu (thủy lực) quen thuộc trên xe du lịch, phanh hơi sử dụng năng lượng từ khí nén để tạo ra lực hãm cực lớn, đảm bảo khả năng dừng xe an toàn ngay cả khi chở đầy tải trọng. Việc hiểu rõ cấu tạo và nguyên lý của nó là kiến thức nền tảng cho mọi tài xế và kỹ thuật viên.
Tổng quan về hệ thống phanh hơi xe ô tô
Tổng quan nội dung
Có thể bạn quan tâm: Hộc Sau Ghế Sau Xe Ô Tô: Lợi Ích Và Cách Chọn Tốt Nhất
Hệ thống phanh hơi xe ô tô là một cơ cấu phanh sử dụng không khí được nén ở áp suất cao làm môi chất truyền lực. Năng lượng này được tạo ra bởi máy nén khí, lưu trữ trong các bình chứa và được điều khiển bởi van đạp phanh để tác động lên cơ cấu phanh ở các bánh xe. Ưu điểm lớn nhất của hệ thống này là khả năng tạo ra một lực phanh mạnh mẽ, ổn định và đáng tin cậy, vượt xa so với phanh thủy lực, đáp ứng yêu cầu an toàn khắt khe của các phương tiện có tải trọng hàng chục tấn.
Lịch sử và tầm quan trọng của phanh hơi
Có thể bạn quan tâm: Học Lái Xe Ô Tô Phan Thiết: Chi Phí Và Kinh Nghiệm A-z
Trước khi phanh hơi ra đời, việc dừng một chiếc xe tải nặng là một thách thức cực kỳ lớn, phụ thuộc chủ yếu vào phanh cơ khí và sức lực của người lái. Điều này không chỉ kém hiệu quả mà còn tiềm ẩn rủi ro tai nạn rất cao. Sự phát minh ra hệ thống phanh khí nén bởi George Westinghouse vào năm 1869, ban đầu cho tàu hỏa, đã tạo ra một cuộc cách mạng về an toàn.
Sau đó, công nghệ này được cải tiến và áp dụng rộng rãi trên các phương tiện đường bộ hạng nặng. Tầm quan trọng của nó không chỉ nằm ở việc cung cấp lực hãm cần thiết. Một trong những đặc tính an toàn cốt lõi của phanh hơi là cơ chế ” отказобезопасный” (fail-safe). Nghĩa là, trong trường hợp hệ thống mất áp suất khí nén (ví dụ do rò rỉ), phanh sẽ tự động kích hoạt, giúp xe dừng lại thay vì mất hoàn toàn khả năng phanh như hệ thống thủy lực. Đây là yếu tố sống còn, giúp ngăn chặn những thảm họa tiềm tàng trên đường cao tốc.
Cấu tạo chi tiết của hệ thống phanh hơi xe ô tô
Có thể bạn quan tâm: Vị Trí Và Sơ Đồ Hộp Cầu Chì Xe Ô Tô Innova 2013 Chi Tiết
Một hệ thống phanh hơi xe ô tô điển hình là một tổ hợp phức tạp gồm nhiều bộ phận, mỗi bộ phận giữ một vai trò không thể thay thế. Sự phối hợp nhịp nhàng giữa chúng đảm bảo hiệu suất phanh tối ưu.
Máy nén khí (Air Compressor)
Đây được xem là trái tim của hệ thống. Máy nén khí có nhiệm vụ hút không khí từ môi trường bên ngoài, nén nó lại ở áp suất cao (thường từ 8-10 bar, tương đương 120-145 PSI) và đẩy vào các bình chứa. Máy nén thường được dẫn động trực tiếp từ động cơ của xe thông qua dây curoa hoặc bánh răng. Hoạt động của nó được điều khiển bởi van điều áp để duy trì áp suất trong hệ thống ở mức ổn định.
Bình chứa khí nén (Air Reservoir Tanks)
Các bình chứa khí, hay còn gọi là bình hơi, là nơi lưu trữ không khí đã được nén. Một chiếc xe tải thường có nhiều bình chứa, được phân chia cho các mục đích khác nhau: một bình cho hệ thống phanh trước, một bình cho hệ thống phanh sau, và một bình phụ cho các thiết bị khác như còi hơi hay hệ thống treo khí nén. Việc phân chia này đảm bảo rằng nếu một mạch phanh bị lỗi, các mạch còn lại vẫn có đủ khí nén để hoạt động.
Van điều áp (Governor)
Van điều áp hoạt động như một công tắc tự động, kiểm soát hoạt động của máy nén khí. Khi áp suất trong bình chứa đạt đến mức tối đa đã được cài đặt (cut-out pressure), van điều áp sẽ ngắt máy nén để tránh quá tải. Ngược lại, khi áp suất giảm xuống dưới mức tối thiểu (cut-in pressure) do sử dụng phanh, van sẽ kích hoạt lại máy nén để bù lại lượng khí đã mất.
Van phanh (Brake Pedal Valve / Treadle Valve)
Đây là bộ phận mà người lái xe tương tác trực tiếp. Khi tài xế đạp lên bàn đạp phanh, van phanh sẽ mở ra, cho phép một lượng khí nén tương ứng từ bình chứa đi vào các đường ống dẫn đến bầu phanh ở mỗi bánh xe. Lực đạp của tài xế càng mạnh, van mở càng lớn và lượng khí đi qua càng nhiều, từ đó tạo ra lực phanh mạnh hơn. Đây là cơ chế điều khiển lực phanh một cách tinh tế.
Bầu phanh (Brake Chamber)

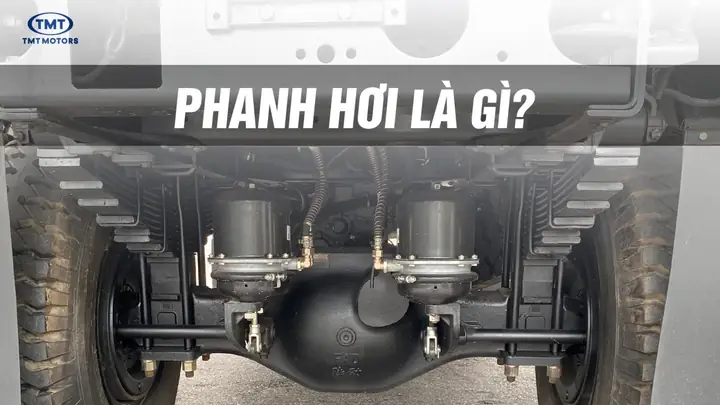

Bầu phanh là thiết bị cơ-khí có nhiệm vụ chuyển đổi năng lượng của khí nén thành lực cơ học. Khi khí nén được đưa vào bầu phanh, nó sẽ đẩy một màng ngăn cao su và một cần đẩy (push rod) di chuyển ra ngoài. Chuyển động này chính là lực tác động lên cơ cấu phanh tại bánh xe. Hầu hết các xe tải nặng hiện nay sử dụng bầu phanh kép (spring brake chamber) cho trục sau, tích hợp thêm một lò xo cực mạnh để thực hiện chức năng phanh đỗ (phanh tay) và phanh khẩn cấp khi mất áp suất khí.
Cần đẩy và cơ cấu điều chỉnh phanh (Push Rod & Slack Adjuster)
Cần đẩy nối trực tiếp từ bầu phanh đến một bộ phận gọi là cơ cấu điều chỉnh phanh (thường gọi là “tăng đơ”). Khi cần đẩy di chuyển, nó sẽ xoay cơ cấu này. Cơ cấu này lại được kết nối với trục cam hình chữ S (S-cam), có nhiệm vụ đẩy hai guốc phanh ép vào tang trống, tạo ra ma sát để làm chậm bánh xe. Cơ cấu điều chỉnh phanh cũng có vai trò tự động hoặc thủ công bù lại sự hao mòn của má phanh, đảm bảo hành trình của cần đẩy luôn nằm trong giới hạn cho phép.
Guốc phanh và má phanh (Brake Shoes and Linings)
Đây là bộ phận ma sát cuối cùng trong hệ thống phanh tang trống. Guốc phanh là một khung kim loại hình vòng cung, trên bề mặt được tán hoặc dán má phanh – một vật liệu có hệ số ma sát cao. Khi trục cam chữ S xoay, nó sẽ đẩy hai guốc phanh bung ra, ép má phanh vào bề mặt bên trong của tang trống (brake drum) đang quay cùng bánh xe, từ đó sinh ra lực hãm.
Nguyên lý hoạt động của hệ thống phanh hơi
Nguyên lý hoạt động của hệ thống phanh khí nén có thể được chia thành ba giai đoạn chính, diễn ra liên tục trong quá trình vận hành xe.
Giai đoạn nạp và dự trữ khí nén
Khi động cơ hoạt động, máy nén khí bắt đầu làm việc, nén không khí và đưa vào các bình chứa. Quá trình này tiếp diễn cho đến khi áp suất trong hệ thống đạt đến ngưỡng “cut-out” được cài đặt bởi van điều áp. Lúc này, máy nén sẽ tạm ngưng hoạt động. Khí nén được lưu trữ trong các bình, sẵn sàng để sử dụng. Một hệ thống tốt phải có khả năng giữ áp suất ổn định trong thời gian dài khi xe không hoạt động.
Giai đoạn đạp phanh (kích hoạt)
Khi người lái đạp vào bàn đạp phanh, van phanh sẽ được kích hoạt. Van này sẽ lấy khí nén từ bình chứa và phân phối đến các bầu phanh ở bánh xe thông qua hệ thống đường ống. Áp suất khí nén tác động lên màng cao su bên trong bầu phanh, đẩy cần đẩy ra ngoài. Cần đẩy tác động lực lên cơ cấu điều chỉnh phanh, làm xoay trục cam chữ S. Trục cam đẩy các guốc phanh ép chặt vào tang trống, tạo ra ma sát và làm giảm tốc độ của xe.
Giai đoạn nhả phanh (giải phóng)
Khi người lái nhả chân ra khỏi bàn đạp phanh, van phanh sẽ đóng đường cấp khí từ bình chứa và đồng thời mở một cổng xả. Khí nén trong các bầu phanh và đường ống sẽ nhanh chóng thoát ra ngoài môi trường, tạo ra tiếng “xì” đặc trưng của phanh hơi. Khi áp suất không còn, các lò xo hồi vị sẽ kéo guốc phanh tách ra khỏi tang trống, giải phóng lực hãm và cho phép bánh xe quay tự do.
Ưu và nhược điểm của hệ thống phanh khí nén
Mặc dù là tiêu chuẩn vàng cho xe hạng nặng, hệ thống phanh hơi xe ô tô vẫn có những ưu và nhược điểm riêng cần được xem xét.
Ưu điểm vượt trội
- Lực phanh cực lớn: Khả năng tạo ra lực hãm mạnh mẽ là ưu điểm không thể bàn cãi, cần thiết để dừng các phương tiện có tải trọng lớn.
- An toàn cao (Fail-Safe): Trong trường hơp hệ thống bị rò rỉ và mất áp suất, phanh đỗ (lò xo) sẽ tự động kích hoạt, đảm bảo xe không bị trôi tự do.
- Nguồn năng lượng vô tận: Không khí luôn có sẵn trong môi trường, không giống như dầu phanh cần phải được bổ sung.
- Đa dụng: Khí nén không chỉ dùng cho phanh mà còn có thể cung cấp năng lượng cho hệ thống treo, còi hơi, khóa vi sai và các thiết bị phụ trợ khác.
Một số nhược điểm cần lưu ý
- Độ phức tạp cao: Hệ thống có nhiều thành phần hơn so với phanh thủy lực, đòi hỏi việc bảo dưỡng và sửa chữa phức tạp hơn.
- Chi phí ban đầu cao: Do cấu tạo phức tạp, chi phí sản xuất và lắp đặt hệ thống phanh hơi thường cao hơn.
- Độ trễ phanh (Brake Lag): Có một khoảng thời gian trễ nhỏ từ lúc tài xế đạp phanh đến khi phanh có tác dụng hoàn toàn, do cần thời gian để khí nén di chuyển qua các đường ống. Tuy nhiên, các công nghệ hiện đại đã giảm thiểu đáng kể độ trễ này.
- Yêu cầu bảo dưỡng thường xuyên: Hệ thống cần được kiểm tra và xả nước từ bình chứa khí thường xuyên để tránh ăn mòn và hư hỏng các van.
Hướng dẫn kiểm tra và bảo dưỡng hệ thống phanh hơi
Để đảm bảo an toàn tuyệt đối, việc kiểm tra và bảo dưỡng định kỳ hệ thống phanh hơi là công việc bắt buộc. Bất kỳ sự chủ quan nào cũng có thể dẫn đến hậu quả nghiêm trọng.
Kiểm tra hàng ngày trước khi vận hành
Trước mỗi chuyến đi, người lái xe phải thực hiện các bước kiểm tra cơ bản sau:
- Xả nước bình chứa: Mở van xả ở đáy các bình chứa khí để loại bỏ hơi nước và dầu cặn ngưng tụ. Đây là bước cực kỳ quan trọng để bảo vệ các van khỏi bị ăn mòn và kẹt.
- Kiểm tra áp suất: Khởi động động cơ và quan sát đồng hồ áp suất. Đảm bảo máy nén hoạt động tốt, có thể nạp đủ áp suất đến ngưỡng “cut-out” (thường khoảng 8.5 bar).
- Kiểm tra rò rỉ: Sau khi hệ thống đã nạp đầy, tắt máy và lắng nghe. Một tiếng xì xì nhỏ, liên tục là dấu hiệu của sự rò rỉ. Đồng thời, đạp và giữ chân phanh, quan sát đồng hồ áp suất không được sụt quá nhanh.
- Kiểm tra phanh đỗ: Kéo phanh đỗ và thử vào số nhẹ nhàng để đảm bảo phanh có khả năng giữ xe đứng yên.
Bảo dưỡng định kỳ chuyên sâu
Việc bảo dưỡng chuyên sâu nên được thực hiện bởi các kỹ thuật viên có kinh nghiệm tại các trung tâm uy tín như Thiên Minh Autosafety. Các công việc bao gồm:
- Kiểm tra và điều chỉnh hành trình cần đẩy của bầu phanh.
- Kiểm tra độ mòn của má phanh và tang trống.
- Bôi trơn các khớp nối, trục cam và các bộ phận chuyển động khác.
- Kiểm tra và làm sạch hoặc thay thế các van nếu chúng hoạt động không chính xác.
- Kiểm tra toàn bộ hệ thống đường ống để phát hiện các vết nứt, phồng rộp hoặc hư hỏng.
Việc hiểu rõ và tôn trọng sức mạnh của hệ thống phanh hơi xe ô tô là trách nhiệm của mỗi người vận hành phương tiện hạng nặng. Nó không chỉ là một bộ phận cơ khí, mà là người vệ sĩ thầm lặng, đảm bảo an toàn cho tài xế, hàng hóa và tất cả những người tham gia giao thông khác trên mỗi cung đường. Một hệ thống phanh được bảo dưỡng tốt chính là sự đầu tư xứng đáng nhất cho sự an toàn và tin cậy.
