Hệ thống phanh đĩa xe ô tô: Cấu tạo và nguyên lý hoạt động

An toàn là yếu tố tiên quyết trong vận hành ô tô, và trái tim của hệ thống an toàn chủ động chính là hệ thống phanh. Trong đó, hệ thống phanh đĩa xe ô tô đã trở thành tiêu chuẩn vàng nhờ hiệu suất vượt trội và độ tin cậy cao. Hiểu rõ về cấu tạo, nguyên lý hoạt động cũng như cách bảo dưỡng bộ phận này không chỉ giúp bạn lái xe an toàn hơn mà còn tối ưu hóa chi phí sử dụng xe. Bài viết này sẽ cung cấp một cái nhìn toàn diện và chi tiết nhất về công nghệ phanh đĩa trên xe hơi.

Những khía cạnh chính về phanh đĩa ô tô bạn cần nắm

Có thể bạn quan tâm: Hệ Thống Rửa Xe Ô Tô 2 Trong 1 Là Gì? Có Nên Đầu Tư?

1. Khái niệm và vai trò: Phanh đĩa là một cơ cấu phanh sử dụng kẹp phanh (caliper) để ép các má phanh (pads) vào một đĩa phanh (rotor) đang quay, tạo ra ma sát để làm chậm hoặc dừng bánh xe.
2. Cấu tạo cốt lõi: Hệ thống bao gồm năm thành phần chính: đĩa phanh, má phanh, kẹp phanh (heo dầu), piston, và hệ thống thủy lực (dầu phanh, đường ống).
3. Nguyên lý hoạt động: Dựa trên nguyên lý thủy lực, lực đạp phanh của người lái được khuếch đại và truyền qua dầu phanh để đẩy piston, ép má phanh vào đĩa phanh.
4. Ưu điểm so với phanh tang trống: Phanh đĩa vượt trội về hiệu quả tản nhiệt, hiệu suất phanh ổn định trong điều kiện khắc nghiệt và dễ dàng bảo dưỡng hơn.
5. Tầm quan trọng của bảo dưỡng: Việc kiểm tra và thay thế định kỳ các bộ phận hao mòn như má phanh, đĩa phanh và dầu phanh là cực kỳ quan trọng để đảm bảo an toàn.

Hệ thống phanh đĩa xe ô tô là gì?

Có thể bạn quan tâm: Hệ Thống Phun Xăng Điện Tử Ô Tô Hoạt Động Ra Sao?

Hệ thống phanh đĩa xe ô tô là một cơ cấu phanh hoạt động dựa trên sự ma sát giữa má phanh (bộ phận tĩnh) và đĩa phanh gắn trên trục bánh xe (bộ phận quay). Khi người lái tác động lên bàn đạp phanh, lực này được chuyển đổi thành áp suất thủy lực, đẩy các má phanh ép chặt vào hai bên mặt của đĩa phanh. Ma sát sinh ra sẽ chuyển đổi động năng của xe thành nhiệt năng, từ đó làm giảm tốc độ của bánh xe và giúp xe dừng lại.

So với hệ thống phanh tang trống truyền thống, phanh đĩa mang lại hiệu quả phanh cao hơn, đặc biệt là ở tốc độ cao hoặc khi phanh gấp. Khả năng tản nhiệt tốt hơn giúp hệ thống hoạt động ổn định và tránh được hiện tượng mất phanh (brake fade) do quá nhiệt, một vấn đề thường gặp ở phanh tang trống. Ngày nay, hầu hết các xe du lịch hiện đại đều được trang bị phanh đĩa ít nhất là cho hai bánh trước, và nhiều mẫu xe cao cấp sử dụng phanh đĩa cho cả bốn bánh.

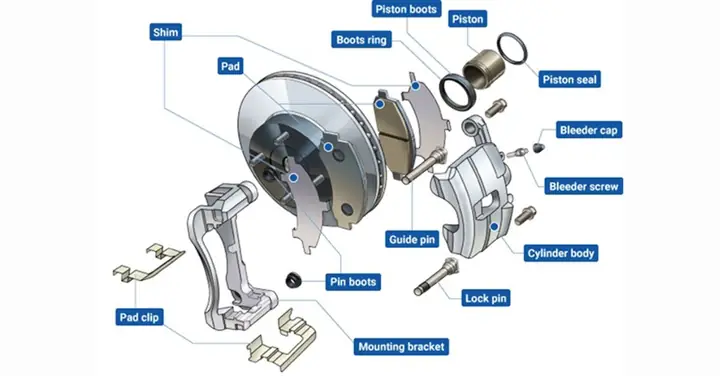

Cấu tạo chi tiết của hệ thống phanh đĩa

Có thể bạn quan tâm: Đầu Tư Hệ Thống Rửa Xe Ô Tô 45 Chỗ Tự Động Cần Biết Gì?

Để hiểu sâu hơn về cách thức hoạt động, chúng ta cần phân tích từng bộ phận cấu thành nên hệ thống phanh đĩa. Mỗi chi tiết đều đóng một vai trò không thể thay thế, phối hợp nhịp nhàng để tạo ra lực hãm an toàn và chính xác.

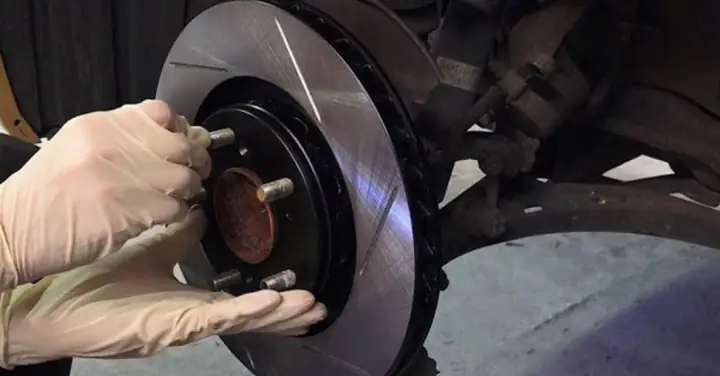

Đĩa phanh (Rotor)

Đĩa phanh là một đĩa kim loại tròn, thường làm bằng gang xám hoặc các vật liệu composite gốm-carbon trên các dòng xe hiệu suất cao. Nó được bắt vít cố định vào moay-ơ và quay cùng tốc độ với bánh xe. Đây là bề mặt chịu ma sát trực tiếp từ má phanh.

Có nhiều loại đĩa phanh khác nhau, phổ biến nhất là:
* Đĩa phanh đặc (Solid Rotor): Là một khối kim loại đặc, thường được sử dụng cho bánh sau hoặc trên các dòng xe nhỏ, nhẹ, nơi yêu cầu về tản nhiệt không quá khắt khe.
* Đĩa phanh thông gió (Vented Rotor): Cấu tạo gồm hai đĩa song song có các rãnh hoặc cánh quạt ở giữa. Thiết kế này cho phép không khí lưu thông, giúp tản nhiệt nhanh chóng và hiệu quả, ngăn ngừa hiện tượng quá nhiệt. Đây là loại phổ biến nhất cho bánh trước.
* Đĩa phanh khoan lỗ, xẻ rãnh (Drilled/Slotted Rotor): Các lỗ và rãnh trên bề mặt đĩa giúp thoát khí, nước và bụi bẩn sinh ra trong quá trình phanh, tăng cường độ bám và hiệu suất phanh trong điều kiện ẩm ướt.

Má phanh (Brake Pads)

Má phanh là bộ phận trực tiếp tạo ra ma sát với đĩa phanh. Nó bao gồm một tấm lưng bằng kim loại và một lớp vật liệu ma sát được dán hoặc tán vào. Chất lượng của vật liệu ma sát ảnh hưởng rất lớn đến hiệu suất phanh, độ ồn, lượng bụi và tuổi thọ của cả má và đĩa phanh.

Vật liệu má phanh thường được phân thành ba loại chính:
* Hữu cơ (Organic): Làm từ hỗn hợp sợi và vật liệu như cao su, thủy tinh, kevlar… liên kết với nhau bằng nhựa. Loại này hoạt động êm, ít ăn mòn đĩa phanh nhưng tuổi thọ ngắn hơn và hiệu suất giảm khi quá nóng.
* Bán kim loại (Semi-Metallic): Chứa từ 30% đến 65% kim loại như đồng, sắt, thép. Má phanh loại này có khả năng chịu nhiệt và truyền nhiệt tốt, hiệu suất phanh cao nhưng có thể gây ồn và ăn mòn đĩa phanh nhanh hơn.
* Gốm (Ceramic): Làm từ sợi gốm và các vật liệu phi kim loại. Đây là loại cao cấp nhất, hoạt động cực kỳ êm ái, tạo ra ít bụi, tuổi thọ cao và hiệu suất ổn định ở dải nhiệt độ rộng.

Kẹp phanh (Caliper)

Kẹp phanh, hay còn gọi là heo dầu, là bộ phận chứa piston và má phanh. Nó có nhiệm vụ ép má phanh vào đĩa phanh khi có áp suất thủy lực. Kẹp phanh có thể được phân thành hai loại:
* Kẹp phanh cố định (Fixed Caliper): Được bắt vít cố định và không di chuyển. Nó có các piston ở cả hai bên để đẩy má phanh vào đĩa. Loại này cho cảm giác phanh chính xác và hiệu suất cao nhưng chi phí đắt đỏ hơn.
* Kẹp phanh di động (Floating/Sliding Caliper): Chỉ có piston ở một bên (phía trong). Khi phanh, piston đẩy má phanh bên trong vào đĩa, đồng thời toàn bộ cụm kẹp phanh sẽ trượt trên các chốt định vị để kéo má phanh bên ngoài ép vào mặt còn lại của đĩa. Đây là thiết kế phổ biến nhất trên xe du lịch vì chi phí thấp và cấu tạo đơn giản.

Piston phanh (Brake Piston)

Piston là một chi tiết hình trụ nằm bên trong kẹp phanh. Khi dầu phanh được bơm vào, áp suất thủy lực sẽ đẩy piston di chuyển ra ngoài, tạo lực ép lên tấm lưng của má phanh. Số lượng và kích thước piston quyết định lực phanh được tạo ra. Các hệ thống phanh hiệu suất cao thường có nhiều piston (4-pot, 6-pot) để phân bổ lực ép đều hơn và mạnh hơn.

Dầu phanh và đường ống dẫn

Dầu phanh là một chất lỏng thủy lực không nén được, có nhiệm vụ truyền lực từ xi lanh tổng (master cylinder) tại bàn đạp phanh đến các piston trong kẹp phanh. Dầu phanh phải có điểm sôi cao để tránh bị sôi và tạo bọt khí khi hệ thống nóng lên, điều có thể gây mất phanh hoàn toàn. Các đường ống dẫn bằng kim loại và ống mềm cao su chịu áp lực cao có nhiệm vụ đưa dầu phanh đến từng bánh xe.

Nguyên lý hoạt động của phanh đĩa

Quá trình hoạt động của hệ thống phanh đĩa xe ô tô diễn ra gần như tức thời, tuân theo các nguyên lý vật lý và thủy lực cơ bản. Toàn bộ chu trình có thể được mô tả qua các bước sau:

1. Tác động lực: Người lái nhấn vào bàn đạp phanh. Lực này được truyền qua một thanh đẩy, tác động vào piston bên trong xi lanh tổng.
2. Khuếch đại lực: Hầu hết các xe hiện đại đều có bộ trợ lực phanh chân không (brake booster) giúp khuếch đại lực đạp của người lái, làm cho việc phanh trở nên nhẹ nhàng hơn.
3. Tạo áp suất thủy lực: Piston trong xi lanh tổng nén dầu phanh, tạo ra áp suất cao trong toàn bộ hệ thống đường ống dẫn.
4. Truyền áp suất: Theo nguyên lý Pascal, áp suất này được truyền đi nguyên vẹn qua dầu phanh đến kẹp phanh ở mỗi bánh xe.
5. Ép má phanh: Tại kẹp phanh, áp suất dầu đẩy piston di chuyển, ép chặt má phanh vào hai bên của đĩa phanh đang quay.
6. Tạo ma sát và dừng xe: Lực ma sát cực lớn giữa má phanh và đĩa phanh sẽ chuyển hóa động năng quay của bánh xe thành nhiệt năng. Nhiệt năng này được tản ra môi trường, và kết quả là bánh xe quay chậm lại, giúp xe giảm tốc hoặc dừng hẳn.
7. Nhả phanh: Khi người lái nhả bàn đạp phanh, áp suất trong hệ thống thủy lực giảm xuống. Piston lùi lại vị trí ban đầu nhờ sự đàn hồi của các vòng đệm cao su và một chút dao động của đĩa phanh, cho phép đĩa phanh quay tự do trở lại.

So sánh hệ thống phanh đĩa và phanh tang trống

Mặc dù phanh đĩa đang chiếm ưu thế, phanh tang trống vẫn được sử dụng, thường là ở bánh sau của các dòng xe phổ thông để giảm chi phí. Việc so sánh hai hệ thống này giúp chúng ta hiểu rõ hơn về ưu điểm của công nghệ phanh đĩa.

Hiệu quả phanh

Phanh đĩa cung cấp lực phanh mạnh và đồng đều hơn. Do thiết kế hở, nó ít bị ảnh hưởng bởi nước, bụi bẩn, giúp hiệu suất phanh ổn định hơn trong nhiều điều kiện thời tiết. Ngược lại, phanh tang trống có cấu tạo kín, dễ bị giữ nước và bụi, làm giảm hiệu quả phanh.

Khả năng tản nhiệt

Đây là ưu điểm lớn nhất của phanh đĩa. Đĩa phanh tiếp xúc trực tiếp với luồng không khí khi xe chạy, giúp tản nhiệt cực kỳ hiệu quả. Điều này ngăn ngừa hiện tượng “mất phanh” (brake fade) – tình trạng má phanh và dầu phanh quá nóng làm giảm hoặc mất hoàn toàn lực phanh, đặc biệt nguy hiểm khi đổ đèo dài. Phanh tang trống với thiết kế kín tản nhiệt rất kém, dễ bị quá nhiệt khi sử dụng liên tục.

Chi phí và bảo dưỡng

Ban đầu, chi phí sản xuất và lắp đặt phanh đĩa cao hơn phanh tang trống. Tuy nhiên, việc bảo dưỡng và thay thế các bộ phận của phanh đĩa lại đơn giản, nhanh chóng và ít tốn công hơn nhiều. Chỉ cần tháo bánh xe là có thể tiếp cận để kiểm tra và thay thế má phanh, đĩa phanh một cách dễ dàng.

Trọng lượng và cấu tạo

Phanh đĩa thường có trọng lượng nhẹ hơn so với một cụm phanh tang trống có cùng hiệu suất. Cấu tạo của phanh đĩa cũng đơn giản hơn, ít chi tiết chuyển động phức tạp hơn, giúp tăng độ tin cậy và giảm thiểu rủi ro hỏng hóc.

Các dấu hiệu nhận biết hệ thống phanh đĩa gặp vấn đề

Là một bộ phận an toàn tối quan trọng, việc nhận biết sớm các dấu hiệu hư hỏng của hệ thống phanh là điều mọi tài xế cần trang bị. Hãy chú ý đến những biểu hiện bất thường sau:

• Tiếng kêu ken két hoặc rè rè khi phanh: Đây là dấu hiệu phổ biến nhất cho thấy má phanh đã mòn. Nhiều má phanh được thiết kế có một miếng kim loại nhỏ (cảm biến mòn cơ khí) sẽ cạ vào đĩa phanh khi mòn gần hết, tạo ra âm thanh này để cảnh báo người lái.
• Xe bị lệch sang một bên khi phanh: Điều này có thể do kẹp phanh ở một bên bánh xe bị kẹt hoặc áp suất dầu phanh không đều, khiến lực phanh ở hai bên không cân bằng.
• Rung động ở vô lăng hoặc bàn đạp phanh: Nếu bạn cảm thấy rung khi đạp phanh, rất có thể đĩa phanh đã bị cong, vênh hoặc mòn không đều.
• Bàn đạp phanh quá mềm hoặc quá sâu: Cảm giác đạp phanh nhẹ hẫng, phải đạp sâu hơn bình thường mới có tác dụng thường là dấu hiệu của rò rỉ dầu phanh, có không khí lọt vào hệ thống hoặc dầu phanh đã cũ và cần được thay thế.
• Đèn báo phanh trên bảng táp-lô sáng: Đèn cảnh báo này có thể chỉ ra nhiều vấn đề, từ mức dầu phanh thấp, má phanh mòn (trên các xe có cảm biến điện tử) cho đến lỗi hệ thống ABS.

Hướng dẫn bảo dưỡng hệ thống phanh đĩa đúng cách

Bảo dưỡng định kỳ là chìa khóa để đảm bảo hệ thống phanh đĩa xe ô tô luôn hoạt động ở trạng thái tốt nhất. Việc này không quá phức tạp và có thể giúp bạn tiết kiệm chi phí sửa chữa lớn sau này.

• Kiểm tra độ dày má phanh và đĩa phanh: Theo khuyến nghị của nhà sản xuất, thường là sau mỗi 10.000 – 15.000 km. Độ dày tối thiểu cho phép của má phanh và đĩa phanh luôn được ghi rõ trong sách hướng dẫn sử dụng xe.
• Kiểm tra mức dầu phanh: Thường xuyên kiểm tra bình chứa dầu phanh trong khoang động cơ. Nếu mức dầu thấp, đây có thể là dấu hiệu má phanh đã mòn (piston phải di chuyển ra xa hơn, làm tụt mức dầu) hoặc hệ thống bị rò rỉ.
• Thay dầu phanh định kỳ: Dầu phanh có tính hút ẩm, sau một thời gian sử dụng sẽ bị lẫn nước, làm giảm điểm sôi và gây ăn mòn các chi tiết kim loại bên trong. Hầu hết các nhà sản xuất khuyến nghị thay dầu phanh sau mỗi 2-3 năm, bất kể số km đã đi.
• Làm sạch và bôi trơn các chốt trượt của kẹp phanh: Đối với kẹp phanh di động, các chốt trượt cần được làm sạch và bôi mỡ chuyên dụng để đảm bảo kẹp phanh có thể di chuyển trơn tru, tránh tình trạng kẹt phanh hoặc mòn má phanh không đều.
• Láng đĩa phanh khi cần thiết: Nếu đĩa phanh bị xước nhẹ hoặc mòn không đều gây rung, có thể tiến hành láng lại bề mặt để làm phẳng. Tuy nhiên, chỉ nên láng khi độ dày của đĩa vẫn còn trong giới hạn an toàn.

Khi phát hiện bất kỳ dấu hiệu bất thường nào hoặc đến kỳ bảo dưỡng, bạn nên tìm đến các trung tâm uy tín như thienminh-autosafety.com để được kiểm tra và xử lý bởi các kỹ thuật viên chuyên nghiệp, đảm bảo an toàn tuyệt đối cho mỗi chuyến đi.

Nhìn chung, hệ thống phanh đĩa xe ô tô là một thành tựu kỹ thuật quan trọng, góp phần nâng cao đáng kể tiêu chuẩn an toàn trong ngành công nghiệp ô tô. Việc trang bị kiến thức về cấu tạo, nguyên lý và cách bảo dưỡng không chỉ giúp bạn tự tin hơn sau tay lái mà còn là một hành động có trách nhiệm với sự an toàn của bản thân và những người xung quanh. Hãy luôn lắng nghe chiếc xe của bạn và đừng bao giờ bỏ qua các dấu hiệu cảnh báo từ hệ thống phanh.
