Hệ thống nâng hạ xe ô tô theo hình tròn: Giải pháp đỗ xe 4.0

Trong bối cảnh đô thị hóa ngày càng nhanh, không gian dành cho giao thông tĩnh, đặc biệt là bãi đỗ xe, đang trở thành một bài toán nan giải. Diện tích đất có hạn trong khi số lượng ô tô không ngừng gia tăng đã thúc đẩy sự ra đời của các giải pháp đỗ xe thông minh. Trong số đó, hệ thống nâng hạ xe ô tô theo hình tròn, hay còn gọi là hệ thống đỗ xe tự động dạng xoay vòng, nổi lên như một công nghệ ưu việt, giúp tối ưu hóa không gian và mang lại sự tiện lợi vượt trội.

Bài viết này sẽ đi sâu phân tích toàn diện về giải pháp đỗ xe hiện đại này. Chúng ta sẽ cùng tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, những ưu và nhược điểm, cũng như các ứng dụng thực tiễn của nó trong cuộc sống ngày nay.

Những khía cạnh chính về hệ thống đỗ xe dạng xoay vòng

Có thể bạn quan tâm: Hệ Thống Pdf Trên Xe Ô Tô: Hiểu Đúng Về Bộ Lọc Dpf

1. Định nghĩa: Đây là một hệ thống cơ khí tự động hóa, sử dụng cơ chế quay vòng theo chiều dọc hoặc ngang để di chuyển và sắp xếp các vị trí đỗ xe, tương tự như một vòng đu quay khổng lồ.
2. Nguyên lý hoạt động: Người lái chỉ cần đưa xe vào một pallet (khay đỡ) ở vị trí mặt đất. Sau đó, hệ thống sẽ tự động nâng và di chuyển pallet đó lên cao theo một quỹ đạo tròn, nhường chỗ cho pallet trống tiếp theo.
3. Ưu điểm vượt trội: Lợi ích lớn nhất là khả năng tiết kiệm diện tích mặt bằng. Một hệ thống có thể chứa từ 8 đến 16 xe chỉ trên diện tích của 2 xe đỗ thông thường.
4. Các thành phần cốt lõi: Hệ thống bao gồm khung thép chịu lực, các pallet chứa xe, hệ thống truyền động (động cơ, xích, hộp số), và một tủ điều khiển trung tâm tích hợp các cảm biến an toàn.
5. Ứng dụng phổ biến: Thường được lắp đặt tại các tòa nhà văn phòng, chung cư cao cấp, bệnh viện, khách sạn, hoặc những khu vực có mật độ dân cư cao nhưng quỹ đất hạn hẹp.

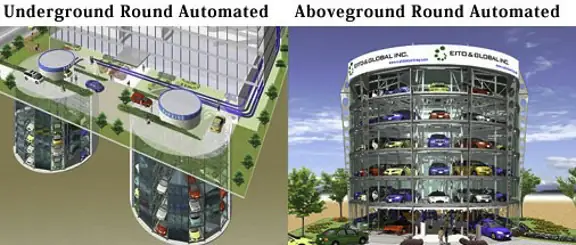

Hệ thống nâng hạ xe ô tô theo hình tròn là gì?

Có thể bạn quan tâm: Hệ Thống Nâng Xe Ô Tô Tự Động: Cấu Tạo Và Nguyên Lý Hoạt Động

Hệ thống nâng hạ xe ô tô theo hình tròn là một dạng bãi đỗ xe cơ khí tự động, được thiết kế để tối đa hóa số lượng xe có thể đỗ trên một diện tích đất giới hạn. Thay vì đỗ xe dàn trải trên mặt phẳng như bãi đỗ truyền thống, hệ thống này sắp xếp các xe theo chiều dọc, hoạt động dựa trên nguyên lý của một vòng đu quay (Ferris wheel).

Về cơ bản, hệ thống này bao gồm một kết cấu khung thép vững chắc, trên đó có nhiều “pallet” hoặc “cabin” để chứa xe. Các pallet này được liên kết với một hệ thống xích và được dẫn động bởi một động cơ điện. Khi có lệnh, toàn bộ hệ thống sẽ quay theo quỹ đạo tròn để đưa pallet mong muốn đến vị trí ra/vào ở tầng trệt.

Công nghệ này không chỉ là một giải pháp cơ khí đơn thuần mà còn là một hệ thống thông minh. Nó được tích hợp các bộ vi xử lý, cảm biến an toàn và giao diện điều khiển thân thiện với người dùng. Người lái xe không cần phải tự tìm chỗ đỗ hay thực hiện các thao tác lùi, tiến phức tạp. Toàn bộ quá trình gửi và lấy xe đều được tự động hóa, mang lại sự an toàn và tiện lợi tối đa.

Nguyên lý hoạt động chi tiết của hệ thống đỗ xe xoay vòng

Có thể bạn quan tâm: Hệ Thống Phanh Trong Xe Máy Ô Tô Máy Bay Khác Nhau Ra Sao?

Để hiểu rõ hơn về tính ưu việt của hệ thống này, chúng ta cần nắm được nguyên lý hoạt động của nó. Quá trình vận hành có thể được mô tả qua hai quy trình chính: gửi xe và lấy xe. Mọi thứ đều diễn ra một cách tuần tự và được kiểm soát chặt chẽ bởi hệ thống máy tính.

Khi người dùng muốn gửi xe, họ sẽ lái xe tiến thẳng vào pallet trống đang ở vị trí sẵn sàng tại tầng trệt. Hệ thống cảm biến quang học và cảm biến siêu âm sẽ kiểm tra để đảm bảo xe đã đỗ đúng vị trí, không có người hoặc vật cản trong cabin. Sau khi người lái đã ra khỏi xe và đóng cửa, họ sẽ kích hoạt hệ thống thông qua bảng điều khiển, thẻ từ hoặc ứng dụng di động.

Lúc này, hệ thống điều khiển trung tâm (PLC) sẽ ra lệnh cho động cơ chính bắt đầu hoạt động. Động cơ thông qua hộp số và hệ thống xích sẽ kéo toàn bộ các pallet di chuyển theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ. Pallet chứa xe sẽ được nâng lên cao, và một pallet trống khác sẽ di chuyển xuống vị trí tầng trệt, sẵn sàng cho chiếc xe tiếp theo. Hệ thống sẽ luôn tính toán quãng đường ngắn nhất để đưa pallet trống xuống, giúp tiết kiệm thời gian và năng lượng.

Quy trình lấy xe cũng diễn ra tương tự nhưng theo chiều ngược lại. Người dùng nhập mã số định danh của vị trí đỗ xe của mình. Hệ thống sẽ tự động xác định vị trí của pallet đó và quay để đưa nó về đúng vị trí tầng trệt. Toàn bộ quá trình này thường chỉ mất từ 1 đến 2 phút, nhanh hơn đáng kể so với việc tìm xe và di chuyển trong một bãi đỗ xe nhiều tầng truyền thống.

Cấu tạo cốt lõi của một hệ thống nâng hạ xe ô tô hình tròn

Sự bền bỉ, an toàn và hiệu quả của hệ thống nâng hạ xe ô tô theo hình tròn đến từ sự kết hợp chặt chẽ của nhiều bộ phận cơ khí và điện tử chất lượng cao. Dưới đây là các thành phần cốt lõi tạo nên hệ thống này.

Khung kết cấu thép chịu lực

Đây là bộ xương sống của toàn bộ hệ thống, được chế tạo từ thép hình có cường độ cao, được tính toán kỹ lưỡng để chịu được tải trọng của nhiều chiếc xe cùng lúc cũng như các tác động từ môi trường như gió, bão. Các chi tiết thép được sơn chống gỉ và sơn màu hoàn thiện để đảm bảo độ bền hàng chục năm.

Pallet (khay đỡ xe)

Mỗi pallet là một mặt sàn bằng thép tấm dập gân hoặc tôn nhám để tăng độ ma sát, giữ cho bánh xe không bị trơn trượt. Kích thước của pallet được thiết kế để phù hợp với hầu hết các dòng xe phổ thông, từ sedan đến SUV cỡ nhỏ. Pallet được gắn chắc chắn vào hệ thống xích tải.

Hệ thống truyền động

Đây là trái tim của hệ thống, bao gồm động cơ điện công suất lớn, hộp giảm tốc và hệ thống nhông xích. Động cơ cung cấp lực kéo, thông qua hộp giảm tốc để tăng mô-men xoắn và giảm tốc độ quay, giúp hệ thống vận hành êm ái và an toàn. Xích tải là loại xích công nghiệp chuyên dụng, có khả năng chịu tải trọng cực lớn và chống mài mòn.

Tủ điều khiển trung tâm (PLC)

Đây là bộ não của hệ thống, nơi lập trình tất cả các logic vận hành, từ việc nhận lệnh của người dùng, xử lý tín hiệu từ cảm biến, đến việc điều khiển động cơ quay đúng vị trí. Tủ điều khiển cũng ghi lại lịch sử hoạt động và cảnh báo lỗi khi có sự cố.

Hệ thống an toàn

An toàn là yếu tố được đặt lên hàng đầu. Hệ thống được trang bị nhiều lớp cảm biến như: cảm biến quang điện để phát hiện người hoặc vật cản trong khu vực vận hành, cảm biến chiều dài và chiều cao để đảm bảo xe không vượt quá kích thước cho phép, nút dừng khẩn cấp và hệ thống phanh hãm tự động khi mất điện.

Ưu và nhược điểm không thể bỏ qua

Bất kỳ công nghệ nào cũng có hai mặt, và hệ thống đỗ xe xoay vòng cũng không ngoại lệ. Việc hiểu rõ ưu và nhược điểm sẽ giúp các nhà đầu tư và người sử dụng đưa ra quyết định phù hợp nhất.

Ưu điểm vượt trội

• Tối ưu hóa không gian: Đây là lợi ích lớn nhất. Hệ thống có thể tăng sức chứa xe lên gấp 8 lần so với bãi đỗ xe mặt đất thông thường. Ví dụ, trên diện tích chỉ đủ cho 2 chiếc xe, hệ thống này có thể chứa tới 16 chiếc xe.
• Thời gian gửi/lấy xe nhanh: Quá trình hoàn toàn tự động, người dùng không mất thời gian tìm kiếm chỗ đỗ hoặc lấy xe. Thời gian trung bình cho một lượt chỉ khoảng 90 giây.
• An toàn và an ninh cao: Xe được cất giữ trong một hệ thống khép kín, tránh được các nguy cơ trầy xước, va chạm do người khác gây ra, hoặc nguy cơ mất cắp phụ tùng, đồ đạc trong xe.
• Thân thiện với môi trường: Giảm thiểu lượng khí thải CO2 do xe không cần nổ máy để di chuyển tìm chỗ đỗ trong bãi xe.
• Chi phí vận hành thấp: Mặc dù chi phí đầu tư ban đầu cao, nhưng chi phí vận hành (điện năng, nhân sự quản lý) lại thấp hơn so với việc vận hành một bãi đỗ xe nhiều tầng truyền thống.

Nhược điểm cần cân nhắc

• Chi phí đầu tư ban đầu cao: So với bãi đỗ xe truyền thống, việc lắp đặt một hệ thống đỗ xe tự động đòi hỏi một khoản đầu tư đáng kể cho thiết bị và xây dựng nền móng.
• Phụ thuộc vào nguồn điện: Hệ thống hoàn toàn phụ thuộc vào điện. Nếu xảy ra sự cố mất điện, việc lấy xe sẽ bị gián đoạn trừ khi có hệ thống máy phát điện dự phòng.
• Yêu cầu bảo trì, bảo dưỡng định kỳ: Là một hệ thống cơ khí phức tạp, nó đòi hỏi phải được bảo trì, kiểm tra định kỳ bởi các kỹ thuật viên có chuyên môn để đảm bảo hoạt động an toàn và ổn định.
• Hạn chế về kích thước và tải trọng xe: Mỗi hệ thống được thiết kế cho một giới hạn nhất định về chiều dài, chiều rộng, chiều cao và trọng lượng của xe. Các loại xe quá khổ hoặc quá tải sẽ không thể sử dụng.

Ứng dụng thực tiễn của hệ thống đỗ xe thông minh này

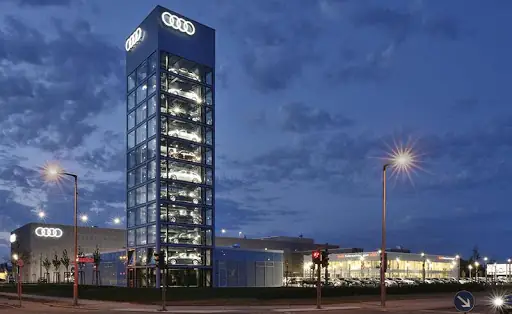

Với những ưu điểm nổi bật về tiết kiệm không gian, hệ thống nâng hạ xe ô tô theo hình tròn đã và đang được triển khai rộng rãi tại nhiều loại hình công trình khác nhau trên toàn thế giới, đặc biệt là tại các siêu đô thị ở Nhật Bản, Hàn Quốc, và châu Âu.

Tại Việt Nam, công nghệ này cũng đang dần trở nên phổ biến hơn. Chúng ta có thể thấy sự hiện diện của nó tại:
* Các tòa nhà chung cư và khu dân cư cao cấp: Nơi quỹ đất hạn hẹp nhưng nhu cầu đỗ xe của cư dân lại rất lớn. Việc lắp đặt hệ thống này giúp giải quyết triệt để vấn đề thiếu chỗ đỗ.
* Tòa nhà văn phòng và trung tâm thương mại: Giúp cung cấp thêm nhiều chỗ đỗ xe cho nhân viên và khách hàng, nâng cao giá trị và sự tiện nghi của tòa nhà.
* Bệnh viện, khách sạn: Những nơi có lưu lượng xe ra vào liên tục. Hệ thống đỗ xe tự động giúp điều tiết xe cộ một cách nhanh chóng và hiệu quả.
* Các bãi đỗ xe công cộng: Tại các khu vực trung tâm thành phố, chính quyền có thể đầu tư các hệ thống này để tăng sức chứa cho các bãi đỗ xe công cộng, giảm tình trạng đỗ xe trái phép dưới lòng đường.

Để đảm bảo an toàn và hiệu quả lâu dài, việc lựa chọn nhà cung cấp và lắp đặt uy tín là vô cùng quan trọng. Các đơn vị chuyên nghiệp như thienminh-autosafety.com không chỉ cung cấp sản phẩm đạt tiêu chuẩn chất lượng quốc tế mà còn có đội ngũ kỹ thuật giàu kinh nghiệm, đảm bảo quá trình lắp đặt, vận hành và bảo trì diễn ra suôn sẻ.

Các yếu tố ảnh hưởng đến chi phí lắp đặt và vận hành

Chi phí để sở hữu một hệ thống nâng hạ xe ô tô theo hình tròn không phải là một con số cố định. Nó phụ thuộc vào nhiều yếu tố khác nhau mà nhà đầu tư cần xem xét kỹ lưỡng.

Yếu tố đầu tiên và quan trọng nhất là sức chứa của hệ thống. Một hệ thống cho 8 xe sẽ có chi phí thấp hơn đáng kể so với hệ thống cho 12 hoặc 16 xe. Sức chứa càng lớn, kết cấu thép càng phải vững chắc và động cơ càng phải có công suất cao hơn, dẫn đến chi phí tăng lên.

Thứ hai là thương hiệu và xuất xứ của thiết bị. Các hệ thống nhập khẩu từ Đức, Nhật Bản, Hàn Quốc thường có giá thành cao hơn nhưng đi kèm với đó là chất lượng, độ bền và công nghệ tiên tiến đã được kiểm chứng. Các sản phẩm sản xuất trong nước hoặc từ Trung Quốc có thể có giá cạnh tranh hơn nhưng cần xem xét kỹ lưỡng về tiêu chuẩn kỹ thuật và độ tin cậy.

Mức độ tự động hóa và các tính năng thông minh đi kèm cũng ảnh hưởng đến giá. Một hệ thống cơ bản sử dụng bảng điều khiển nút bấm sẽ rẻ hơn một hệ thống tích hợp quản lý bằng thẻ từ, nhận diện biển số tự động hoặc điều khiển qua ứng dụng điện thoại thông minh.

Cuối cùng, chi phí còn bao gồm các hạng mục như vận chuyển, thi công nền móng, lắp đặt, và các loại thuế phí liên quan. Chi phí vận hành sau này sẽ bao gồm tiền điện hàng tháng và chi phí cho các gói bảo trì, bảo dưỡng định kỳ.

Với sự phát triển không ngừng của công nghệ và sự cạnh tranh giữa các nhà cung cấp, chi phí cho các giải pháp đỗ xe thông minh này đang ngày càng trở nên hợp lý hơn, mở ra cơ hội ứng dụng rộng rãi hơn trong tương lai. Đây không chỉ là một khoản đầu tư vào tiện ích mà còn là một khoản đầu tư vào giá trị bền vững cho bất kỳ công trình nào.

Tóm lại, hệ thống nâng hạ xe ô tô theo hình tròn đại diện cho một bước tiến vượt bậc trong lĩnh vực hạ tầng giao thông tĩnh. Nó không chỉ giải quyết hiệu quả bài toán thiếu hụt không gian đỗ xe tại các đô thị đông đúc mà còn mang lại trải nghiệm tiện nghi, an toàn và hiện đại cho người sử dụng. Dù vẫn còn những rào cản về chi phí đầu tư ban đầu, nhưng với những lợi ích lâu dài mà nó mang lại, đây chắc chắn là một xu hướng tất yếu và là một giải pháp đáng cân nhắc cho các nhà quy hoạch đô thị và chủ đầu tư dự án trong tương lai.
