Hệ thống đỗ xe tự động: Cấu tạo và nguyên lý hoạt động

Trong bối cảnh đô thị hóa ngày càng nhanh, không gian dành cho việc đỗ xe trở nên khan hiếm và đắt đỏ. Hệ thống đỗ xe ô tô tự động, đặc biệt là dạng bàn xoay, đã nổi lên như một giải pháp kỹ thuật thông minh và hiệu quả. Công nghệ này không chỉ giúp tối ưu hóa diện tích mà còn mang lại sự tiện lợi, an toàn và nâng cao trải nghiệm cho người sử dụng, giải quyết triệt để bài toán quay đầu xe trong những không gian chật hẹp như gara gia đình, hầm chung cư hay các showroom trưng bày.

Tổng quan về hệ thống đỗ xe ô tô tự động

Hệ thống đỗ xe ô tô tự động là một cơ cấu kỹ thuật được thiết kế để di chuyển, xoay hoặc định vị lại phương tiện một cách tự động mà không cần người lái phải thực hiện các thao tác phức tạp. Trong đó, dạng phổ biến và dễ ứng dụng nhất là bàn xoay (mâm xoay) ô tô, một thiết bị cho phép xe xoay chuyển hướng 180 độ hoặc 360 độ tại chỗ. Mục đích chính của hệ thống này là giải quyết vấn đề quay đầu xe ở những nơi có diện tích hạn chế, giảm thiểu rủi ro va chạm và tiết kiệm thời gian cho người lái.

Hệ thống đỗ xe ô tô tự động là gì?

Có thể bạn quan tâm: Học Lái Xe Ô Tô Là Bằng Loại Nào? Giải Đáp Chi Tiết Nhất

Hệ thống đỗ xe ô tô tự động là một thuật ngữ chung để chỉ các giải pháp cơ khí và điện tử được thiết kế để hỗ trợ hoặc thay thế hoàn toàn con người trong việc đỗ xe. Các hệ thống này có thể đa dạng từ các cảm biến hỗ trợ đỗ xe đơn giản, camera 360 độ, đến các hệ thống phức tạp hơn như đỗ xe tự động song song trên xe (Park Assist) và các hệ thống đỗ xe nhiều tầng tự động (Automated Parking System).

Tuy nhiên, trong phạm vi bài viết này, chúng ta sẽ tập trung vào một dạng cụ thể và rất thực tiễn: bàn xoay ô tô tự động. Đây là một thiết bị cơ khí có dạng một mâm tròn hoặc vuông, được lắp đặt trên mặt sàn, có khả năng xoay tròn nhờ vào một động cơ điện. Người lái chỉ cần điều khiển xe vào đúng vị trí trên bàn xoay, ra khỏi xe và sử dụng bộ điều khiển từ xa để xoay xe đến hướng mong muốn.

Giải pháp này đặc biệt hữu ích cho các gara chỉ có một lối ra vào hẹp, các biệt thự có tầng hầm nhỏ hoặc các showroom muốn trưng bày xe một cách linh hoạt. Nó loại bỏ hoàn toàn các thao tác “đỏ” xe, tiến lùi nhiều lần, vốn tiềm ẩn nhiều nguy cơ va quệt, đặc biệt với những tài xế chưa có nhiều kinh nghiệm hoặc với các dòng xe có kích thước lớn.

Nguyên lý hoạt động chi tiết của bàn xoay ô tô

Nguyên lý hoạt động của bàn xoay ô tô tự động dựa trên sự kết hợp giữa cơ khí chính xác và hệ thống điều khiển điện tử đơn giản nhưng hiệu quả. Toàn bộ quá trình vận hành có thể được tóm tắt qua các bước tuần tự, đảm bảo tính an toàn và ổn định cao.

Khi người lái điều khiển xe tiến vào trung tâm của bàn xoay, trọng lượng của xe sẽ được phân bổ đều trên toàn bộ bề mặt mâm xoay. Mâm xoay này được đặt trên một hệ thống vòng bi (bạc đạn) chịu lực và một hệ thống bánh răng truyền động trung tâm hoặc xung quanh viền.

Khi lệnh xoay được kích hoạt thông qua remote hoặc nút bấm, bộ điều khiển trung tâm (thường là một PLC – Programmable Logic Controller) sẽ cấp nguồn cho động cơ điện. Động cơ này, thông qua một hộp giảm tốc, sẽ truyền mô-men xoắn đến hệ thống bánh răng. Bánh răng chủ động ăn khớp với bánh răng bị động được gắn cố định vào mâm xoay, từ đó làm cho toàn bộ mâm xoay cùng chiếc xe bên trên quay tròn một cách mượt mà và êm ái.

Các cảm biến vị trí được lắp đặt để xác định góc quay. Người dùng có thể cài đặt trước các góc quay mong muốn (ví dụ 90 độ, 180 độ) hoặc xoay tự do. Hệ thống sẽ tự động dừng lại khi đạt đến góc quay đã được thiết lập, đảm bảo xe luôn ở đúng hướng ra mong muốn. Tốc độ quay được kiểm soát ở mức vừa phải để đảm bảo an toàn, tránh các chuyển động giật cục có thể gây ảnh hưởng đến hệ thống treo của xe.

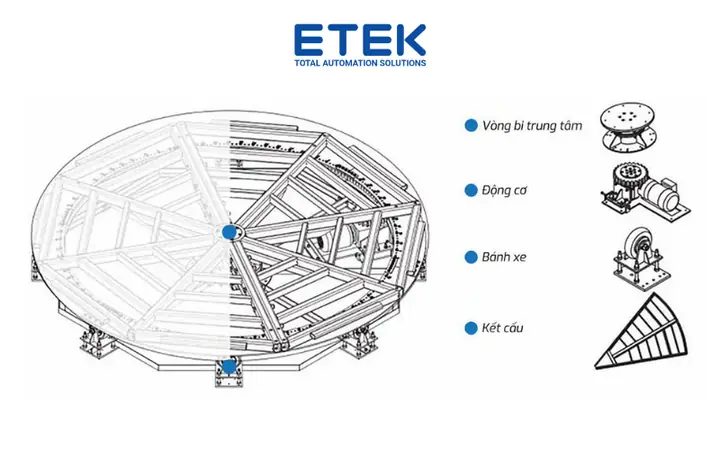

Cấu tạo các thành phần chính của bàn xoay ô tô

Một hệ thống đỗ xe ô tô tự động dạng bàn xoay có cấu tạo tương đối đơn giản nhưng đòi hỏi độ chính xác cao trong gia công và lắp đặt. Các thành phần cốt lõi bao gồm:

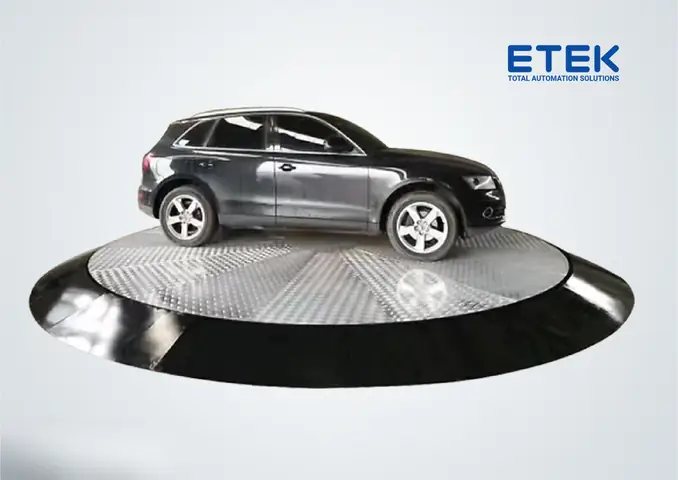

Mâm xoay (Turntable Surface)

Đây là bộ phận chịu lực trực tiếp, nơi chiếc xe được đỗ lên. Bề mặt mâm xoay thường được làm từ thép tấm có độ dày lớn, phủ các lớp vật liệu chống trượt như tấm kim cương, hợp kim nhôm hoặc được sơn tĩnh điện để tăng độ bền và tính thẩm mỹ. Khách hàng cũng có thể tùy chọn các vật liệu bề mặt khác như gỗ, inox để phù hợp với kiến trúc tổng thể của công trình.

Hệ thống truyền động

Trái tim của hệ thống là động cơ điện và hộp giảm tốc. Động cơ cung cấp lực quay ban đầu, trong khi hộp giảm tốc có nhiệm vụ tăng mô-men xoắn và giảm tốc độ quay xuống mức an toàn, ổn định. Lực quay được truyền tới mâm xoay thông qua cơ cấu bánh răng hoặc xích tải, đảm bảo hoạt động trơn tru và bền bỉ.

Khung gầm và hệ thống chịu lực

Có thể bạn quan tâm: Có Nên Khai Số Chỗ Ít Hơn Thực Tế Xe Ô Tô Không?

Bên dưới mâm xoay là một bộ khung gầm bằng thép kết cấu vững chắc. Hệ thống vòng bi cỡ lớn được đặt ở trung tâm hoặc xung quanh viền để giúp mâm xoay quay dễ dàng và phân bổ đều tải trọng của xe. Toàn bộ kết cấu này được thiết kế để chịu được tải trọng từ 1 đến 10 tấn, phù hợp với hầu hết các loại xe du lịch và SUV hiện nay.

Tủ điện và bộ điều khiển

Tủ điện chứa các thiết bị điều khiển trung tâm như PLC, biến tần, rơ-le và các thiết bị bảo vệ an toàn điện. Người dùng tương tác với hệ thống thông qua các nút bấm cố định hoặc một bộ điều khiển từ xa (remote) nhỏ gọn, mang lại sự tiện lợi tối đa. Hệ thống cũng có thể được tích hợp các cảm biến an toàn để dừng hoạt động khi phát hiện vật cản.

Những ưu điểm vượt trội của giải pháp đỗ xe tự động

Có thể bạn quan tâm: Học Lái Xe Ô Tô B2 Trên Máy Tính Có Hiệu Quả Không?

Việc trang bị một hệ thống đỗ xe ô tô tự động không chỉ là một tiện ích công nghệ mà còn là một khoản đầu tư thông minh mang lại nhiều lợi ích thiết thực.

Đầu tiên và quan trọng nhất là tiết kiệm không gian. Với bàn xoay, bạn không cần một khoảng sân rộng để quay đầu xe. Điều này cho phép tối ưu hóa thiết kế gara, tận dụng tối đa diện tích cho các mục đích khác. Độ cao của toàn bộ hệ thống thường chỉ khoảng 20cm, giúp việc lắp đặt dễ dàng mà không cần can thiệp sâu vào kết cấu nền móng hiện hữu.

Thứ hai, nó tăng cường an toàn một cách đáng kể. Các tình huống va quệt, trầy xước xe khi lùi hoặc quay đầu trong không gian hẹp sẽ được loại bỏ hoàn toàn. Người lái xe, đặc biệt là phụ nữ và người lớn tuổi, sẽ cảm thấy tự tin và an tâm hơn rất nhiều khi cất hoặc lấy xe.

Thứ ba, hệ thống mang lại sự tiện lợi và tiết kiệm thời gian. Thay vì phải mất vài phút để loay hoay tiến lùi, bạn chỉ cần một nút bấm để đưa xe về đúng hướng. Hơn nữa, với khả năng hoạt động êm ái, giảm thiểu tiếng ồn, hệ thống không gây ảnh hưởng đến không gian sống xung quanh.

Cuối cùng, việc lắp đặt bàn xoay ô tô còn làm tăng giá trị thẩm mỹ và đẳng cấp cho ngôi nhà hoặc công trình. Nó thể hiện sự đầu tư vào công nghệ và sự chú trọng đến tiện nghi của chủ sở hữu.

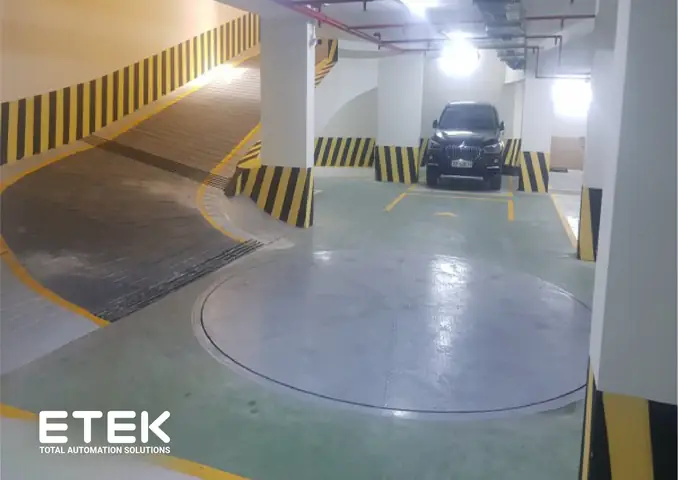

Ứng dụng thực tiễn của hệ thống đỗ xe tự động

Nhờ thiết kế linh hoạt và khả năng tùy biến cao, hệ thống đỗ xe ô tô tự động dạng bàn xoay có thể được ứng dụng trong rất nhiều mô hình và không gian khác nhau.

• Gara gia đình và biệt thự: Đây là ứng dụng phổ biến nhất, giải quyết bài toán không gian cho các gara có lối vào hẹp hoặc nằm ở tầng hầm.
• Showroom và trung tâm triển lãm ô tô: Bàn xoay giúp trưng bày xe một cách ấn tượng, cho phép khách hàng quan sát chiếc xe từ mọi góc độ mà không cần di chuyển.
• Bãi đỗ xe công cộng và hầm chung cư: Tích hợp bàn xoay ở các góc cua hẹp hoặc lối ra vào giúp lưu thông xe dễ dàng hơn, giảm ùn tắc và va chạm.
• Gara sửa chữa, trung tâm chăm sóc xe: Giúp các kỹ thuật viên dễ dàng xoay chuyển xe để tiếp cận các bộ phận cần sửa chữa hoặc làm đẹp.
• Khách sạn, resort và trung tâm thương mại: Nâng cao trải nghiệm dịch vụ cho khách hàng, đặc biệt tại các khu vực đỗ xe có không gian hạn chế.

Các tiêu chí quan trọng khi lựa chọn hệ thống đỗ xe tự động

Khi quyết định đầu tư vào một hệ thống đỗ xe ô tô tự động, có một vài tiêu chí kỹ thuật và chất lượng quan trọng mà bạn cần xem xét để đảm bảo lựa chọn được sản phẩm phù hợp và bền bỉ.

Yếu tố đầu tiên là tải trọng và kích thước. Bạn cần xác định loại xe lớn nhất và nặng nhất sẽ sử dụng bàn xoay để chọn sản phẩm có tải trọng phù hợp. Đường kính của mâm xoay cũng phải đủ lớn để xe có thể nằm trọn vẹn bên trong một cách an toàn.

Thứ hai là chất lượng vật liệu và gia công. Hãy ưu tiên các nhà cung cấp sử dụng thép kết cấu chất lượng cao, có lớp sơn tĩnh điện hoặc mạ kẽm nhúng nóng để chống gỉ sét, đặc biệt nếu hệ thống được lắp đặt ngoài trời. Các chi tiết cơ khí cần được gia công chính xác để đảm bảo vận hành êm ái.

Thứ ba là độ tin cậy của hệ thống điện và điều khiển. Các linh kiện như động cơ, hộp số, tủ điện nên đến từ các thương hiệu uy tín. Hệ thống điều khiển cần đơn giản, dễ sử dụng và được trang bị đầy đủ các tính năng an toàn như nút dừng khẩn cấp, cảm biến vật cản.

Cuối cùng là dịch vụ lắp đặt và bảo hành. Hãy chọn một đơn vị cung cấp chuyên nghiệp, có kinh nghiệm lắp đặt và chế độ bảo hành, bảo trì rõ ràng. Việc lắp đặt đúng kỹ thuật là yếu tố quyết định đến sự ổn định và tuổi thọ của toàn bộ hệ thống. Để có được sự tư vấn chuyên sâu và các giải pháp an toàn toàn diện, bạn có thể tham khảo tại Thiên Minh Autosafety.

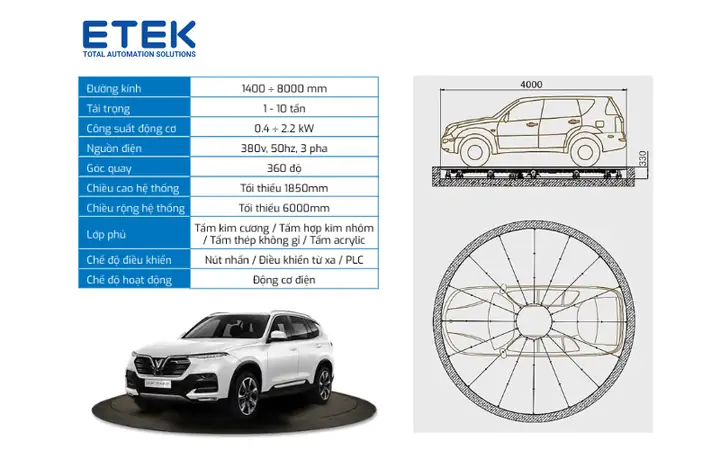

Thông số kỹ thuật tham khảo của bàn xoay ô tô

Mặc dù các thông số có thể được tùy chỉnh theo yêu cầu cụ thể của từng dự án, dưới đây là một số thông số kỹ thuật phổ biến của một hệ thống đỗ xe ô tô tự động dạng bàn xoay để bạn tham khảo:

• Đường kính: Dao động từ 4 mét đến 8 mét, tùy thuộc vào loại xe.
• Tải trọng: Từ 1 tấn đến 10 tấn.
• Công suất động cơ: Khoảng 0.4 kW đến 2.2 kW.
• Nguồn điện sử dụng: Thường là điện 3 pha 380V/50Hz.
• Góc quay: Có thể cài đặt 90, 180, 270 hoặc xoay tròn 360 độ.
• Chiều cao tổng thể: Tối thiểu khoảng 185mm, rất mỏng và gọn.
• Chế độ điều khiển: Nút bấm cố định hoặc điều khiển từ xa.
• Vật liệu bề mặt: Tấm thép chống trượt, hợp kim nhôm, inox, hoặc các vật liệu khác theo yêu cầu.

Nhìn chung, hệ thống đỗ xe ô tô tự động là một minh chứng cho thấy công nghệ có thể giải quyết các vấn đề thực tiễn của cuộc sống hiện đại như thế nào. Bằng cách loại bỏ những khó khăn trong việc quay đầu xe, nó không chỉ mang lại sự tiện nghi mà còn trực tiếp góp phần nâng cao an toàn cho cả người và phương tiện. Đây chắc chắn là một trang bị đáng cân nhắc cho bất kỳ ai đang tìm kiếm một giải pháp đỗ xe thông minh, hiệu quả và đẳng cấp.
