Hệ thống điều khiển điện xe ô tô: Cấu tạo và nguyên lý hoạt động

Trên những chiếc ô tô hiện đại, sự phức tạp không còn nằm hoàn toàn ở cơ khí. Thay vào đó, bộ não điều khiển mọi hoạt động chính là hệ thống điều khiển điện xe ô tô. Đây là một mạng lưới tinh vi gồm các bộ xử lý, cảm biến và cơ cấu chấp hành, hoạt động như một hệ thần kinh trung ương, đảm bảo xe vận hành chính xác, an toàn và hiệu quả. Hiểu rõ về hệ thống này không chỉ giúp bạn sử dụng xe tốt hơn mà còn là kiến thức nền tảng để chẩn đoán và bảo dưỡng chiếc xe của mình một cách thông minh.

Tổng quan về hệ thống điều khiển điện xe ô tô

Có thể bạn quan tâm: Học Lái Xe Ô Tô B2 Otofun Cần Lưu Ý Những Gì?

Hệ thống điều khiển điện xe ô tô là tập hợp các module điều khiển điện tử (ECU), cảm biến và cơ cấu chấp hành được kết nối với nhau thông qua mạng giao tiếp (như CAN bus). Nhiệm vụ của nó là thu thập dữ liệu từ các cảm biến đặt khắp xe, xử lý thông tin này tại các ECU, và sau đó gửi lệnh đến các cơ cấu chấp hành để điều khiển mọi thứ, từ phun xăng, đánh lửa, chuyển số cho đến hệ thống phanh, túi khí và cả hệ thống giải trí. Về cơ bản, nó là bộ não và hệ thần kinh quyết định gần như toàn bộ hoạt động của xe.

Lịch sử phát triển và tầm quan trọng không thể thiếu

Có thể bạn quan tâm: Học Lái Xe Ô Tô Bình Thuận: Hướng Dẫn Chi Tiết A-z

Những chiếc xe hơi đời đầu vận hành chủ yếu dựa trên nguyên lý cơ học thuần túy. Tuy nhiên, khi các yêu cầu về hiệu suất, tiết kiệm nhiên liệu và đặc biệt là an toàn ngày càng khắt khe, các hệ thống điều khiển điện tử đã ra đời và dần trở thành một phần không thể tách rời.

Sự khởi đầu của hệ thống điều khiển điện xe ô tô có thể kể đến hệ thống phun xăng điện tử (EFI) và hệ thống đánh lửa điện tử vào những năm 1970 và 1980. Những cải tiến này thay thế cho bộ chế hòa khí và hệ thống đánh lửa cơ học, mang lại hiệu quả đốt cháy nhiên liệu vượt trội. Từ đó, công nghệ này đã phát triển với tốc độ vũ bão. Ngày nay, một chiếc xe sang có thể có tới hơn 100 ECU khác nhau, mỗi chiếc đảm nhận một nhiệm vụ chuyên biệt.

Tầm quan trọng của hệ thống này là không thể bàn cãi. Nó không chỉ giúp tối ưu hóa công suất động cơ và giảm mức tiêu thụ nhiên liệu, mà còn là nền tảng cho hàng loạt công nghệ an toàn chủ động như phanh ABS, cân bằng điện tử ESP, kiểm soát lực kéo, và các hệ thống hỗ trợ người lái tiên tiến (ADAS).

Các thành phần cốt lõi của hệ thống

Có thể bạn quan tâm: Hướng Dẫn Học Màu Với Xe Ô Tô Cho Bé Hiệu Quả Nhất

Một hệ thống điều khiển điện xe ô tô hoàn chỉnh được cấu thành từ ba nhóm thành phần chính, hoạt động phối hợp nhịp nhàng như một cơ thể sống.

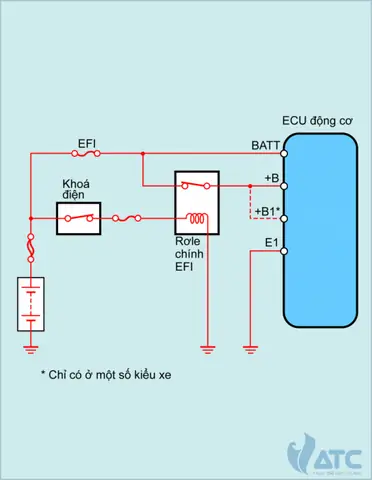

Bộ điều khiển điện tử (ECU – Electronic Control Unit)

ECU được ví như bộ não của hệ thống. Đây là một máy tính nhỏ gọn chứa vi xử lý, bộ nhớ và các chương trình phần mềm được lập trình sẵn. Mỗi ECU có nhiệm vụ nhận tín hiệu đầu vào từ các cảm biến, thực hiện các phép tính phức tạp dựa trên thuật toán của nhà sản xuất, và cuối cùng đưa ra tín hiệu điều khiển đến các cơ cấu chấp hành.

Trên xe có nhiều loại ECU khác nhau, ví dụ như ECU động cơ (ECM), ECU hộp số (TCM), ECU hệ thống phanh (ABS Control Module), ECU thân xe (BCM). Tất cả chúng giao tiếp với nhau để đảm bảo sự đồng bộ trong vận hành.

Cảm biến (Sensors)

Cảm biến đóng vai trò là các giác quan của chiếc xe. Chúng có nhiệm vụ đo lường các thông số vật lý và hóa học khác nhau trong quá trình xe hoạt động và chuyển đổi chúng thành tín hiệu điện để gửi về ECU.

Một số cảm biến quan trọng có thể kể đến như:
* Cảm biến vị trí bướm ga (TPS): Đo độ mở của bướm ga.
* Cảm biến lưu lượng khí nạp (MAF): Đo lượng không khí đi vào động cơ.
* Cảm biến Oxy (O2 Sensor): Đo lượng oxy còn lại trong khí thải.
* Cảm biến tốc độ bánh xe (WSS): Đo tốc độ quay của từng bánh xe.
* Cảm biến góc lái (SAS): Đo góc quay và tốc độ quay vô lăng.

Thông tin từ các cảm biến này là dữ liệu đầu vào quan trọng để ECU đưa ra quyết định chính xác.

Cơ cấu chấp hành (Actuators)

Nếu ECU là bộ não và cảm biến là giác quan, thì cơ cấu chấp hành chính là “cơ bắp”. Chúng nhận tín hiệu điều khiển từ ECU và thực hiện các hành động cơ học cụ thể để thay đổi trạng thái hoạt động của xe.

Các cơ cấu chấp hành phổ biến bao gồm:
* Kim phun nhiên liệu: Phun nhiên liệu vào buồng đốt theo lệnh của ECU.
* Bô-bin đánh lửa: Tạo ra tia lửa điện để đốt cháy hòa khí.
* Van không tải (IACV): Điều chỉnh lượng không khí đi tắt qua bướm ga để duy trì tốc độ không tải.
* Mô-tơ bơm ABS: Điều biến áp suất dầu phanh đến từng bánh xe.
* Mô-tơ khóa cửa: Thực hiện việc khóa/mở cửa xe.

Sự phối hợp chính xác giữa ba thành phần này quyết định hiệu suất và độ tin cậy của toàn bộ hệ thống điều khiển điện xe ô tô.

Mạng giao tiếp CAN Bus

Để hàng chục ECU có thể trao đổi thông tin với nhau một cách nhanh chóng và hiệu quả, các nhà sản xuất sử dụng một hệ thống mạng giao tiếp gọi là CAN Bus (Controller Area Network). Thay vì phải dùng hàng trăm dây dẫn riêng lẻ, CAN Bus cho phép các ECU giao tiếp với nhau chỉ qua hai dây xoắn. Điều này giúp giảm đáng kể trọng lượng, độ phức tạp của hệ thống dây điện và tăng tốc độ truyền dữ liệu, đảm bảo các hệ thống an toàn có thể phản ứng tức thời.

Nguyên lý hoạt động chung

Nguyên lý hoạt động của hệ thống điều khiển điện xe ô tô tuân theo một chu trình khép kín gồm ba bước cơ bản: Đầu vào – Xử lý – Đầu ra.

1. Đầu vào (Input): Các cảm biến liên tục theo dõi và thu thập dữ liệu về trạng thái của xe. Ví dụ, khi bạn đạp ga, cảm biến vị trí bướm ga sẽ gửi tín hiệu về độ mở của bướm ga đến ECU động cơ. Cùng lúc đó, cảm biến MAF đo lượng không khí vào, cảm biến nhiệt độ nước làm mát báo cáo nhiệt độ động cơ.

2. Xử lý (Processing): ECU động cơ nhận tất cả các tín hiệu này. Nó sẽ so sánh dữ liệu thực tế với các bản đồ dữ liệu (maps) được lập trình sẵn trong bộ nhớ. Dựa trên các thuật toán phức tạp, ECU tính toán chính xác lượng nhiên liệu cần phun và thời điểm đánh lửa tối ưu để đáp ứng yêu cầu của người lái mà vẫn đảm bảo hiệu quả và tiêu chuẩn khí thải.

3. Đầu ra (Output): Sau khi tính toán, ECU gửi tín hiệu điện đến các cơ cấu chấp hành. Nó ra lệnh cho kim phun mở trong một khoảng thời gian chính xác để phun đúng lượng nhiên liệu và ra lệnh cho bô-bin tạo ra tia lửa điện vào đúng thời điểm. Chu trình này lặp lại hàng trăm lần mỗi giây, đảm bảo động cơ hoạt động mượt mà và hiệu quả.

Nguyên lý tương tự cũng được áp dụng cho tất cả các hệ thống khác như phanh ABS, hộp số tự động hay hệ thống cân bằng điện tử.

Phân loại các hệ thống điều khiển điện tử chính trên xe

Hệ thống điều khiển điện xe ô tô là một thuật ngữ chung, bao gồm nhiều hệ thống con chuyên biệt. Dưới đây là những hệ thống quan trọng và phổ biến nhất.

Hệ thống quản lý động cơ (EMS – Engine Management System)

Đây là hệ thống cốt lõi, chịu trách nhiệm điều khiển toàn bộ hoạt động của động cơ. EMS kiểm soát quá trình phun xăng, đánh lửa, tuần hoàn khí xả (EGR), và nhiều yếu tố khác để tối ưu hóa công suất, mô-men xoắn, đồng thời giảm thiểu tiêu thụ nhiên liệu và lượng khí thải độc hại. ECM (Engine Control Module) là ECU trung tâm của hệ thống này.

Hệ thống điều khiển hộp số (TCS – Transmission Control System)

Đối với xe sử dụng hộp số tự động, hệ thống này đóng vai trò quyết định thời điểm chuyển số. Dựa vào tín hiệu từ tốc độ xe, vị trí bướm ga, tải trọng động cơ, TCM (Transmission Control Module) sẽ điều khiển các van điện từ (solenoid) trong hộp số để thực hiện việc chuyển số một cách êm ái và hiệu quả nhất, phù hợp với điều kiện vận hành.

Hệ thống phanh chống bó cứng (ABS – Anti-lock Braking System)

ABS là một công nghệ an toàn tiêu chuẩn trên hầu hết các xe ngày nay. Khi người lái phanh gấp, các cảm biến tốc độ bánh xe sẽ phát hiện nếu một hoặc nhiều bánh xe có dấu hiệu bị bó cứng (ngừng quay trong khi xe vẫn di chuyển). Ngay lập tức, ECU của hệ thống ABS sẽ điều khiển các van và bơm thủy lực để nhấp nhả phanh liên tục với tần số cao. Quá trình này giúp bánh xe tiếp tục lăn, cho phép người lái duy trì khả năng kiểm soát tay lái và tránh chướng ngại vật.

Hệ thống cân bằng điện tử (ESP/ESC – Electronic Stability Program)

ESP là một bước tiến của ABS và hệ thống kiểm soát lực kéo. Nó sử dụng thêm các cảm biến như cảm biến góc lái, cảm biến gia tốc ngang để theo dõi hướng di chuyển thực tế của xe so với hướng mà người lái mong muốn. Nếu phát hiện xe có nguy cơ bị mất lái (văng đuôi hoặc trượt đầu), hệ thống sẽ tự động can thiệp bằng cách phanh độc lập từng bánh xe và/hoặc giảm công suất động cơ để đưa xe trở lại quỹ đạo an toàn. Theo Viện Bảo hiểm An toàn Đường cao tốc Hoa Kỳ (IIHS), ESP là một trong những công nghệ an toàn giúp giảm thiểu tai nạn đơn lẻ hiệu quả nhất.

Hệ thống túi khí (SRS – Supplemental Restraint System)

Hệ thống túi khí được thiết kế để bảo vệ hành khách trong trường hợp xảy ra va chạm. Các cảm biến va chạm được đặt ở phía trước, hai bên và đôi khi cả phía sau xe. Khi phát hiện một lực va chạm đủ lớn, chúng sẽ gửi tín hiệu đến ECU túi khí (ACU). ACU sẽ phân tích dữ liệu để xác định mức độ nghiêm trọng của vụ va chạm và quyết định kích hoạt túi khí cũng như bộ căng đai an toàn tự động để giảm thiểu chấn thương cho người ngồi trên xe.

Hệ thống điều khiển thân xe (BCM – Body Control Module)

BCM là ECU chịu trách nhiệm quản lý các chức năng tiện nghi và điện tử không liên quan trực tiếp đến hệ truyền động. Các chức năng này bao gồm hệ thống đèn chiếu sáng, gạt mưa, khóa cửa, cửa sổ điện, hệ thống báo động chống trộm, và bảng đồng hồ táp-lô. BCM giúp đơn giản hóa hệ thống dây điện và cho phép tích hợp nhiều tính năng thông minh hơn.

Những hư hỏng thường gặp và dấu hiệu nhận biết

Do có cấu tạo phức tạp, hệ thống điều khiển điện xe ô tô cũng có thể gặp phải những trục trặc. Việc nhận biết sớm các dấu hiệu sẽ giúp bạn khắc phục kịp thời, tránh những hư hỏng nặng hơn.

• Đèn báo lỗi động cơ (Check Engine) sáng: Đây là dấu hiệu phổ biến nhất cho thấy có một lỗi nào đó trong hệ thống quản lý động cơ hoặc các hệ thống liên quan. Lỗi có thể đến từ một cảm biến hỏng, bô-bin yếu, hoặc kim phun bị tắc.
• Xe khó khởi động, chết máy đột ngột: Nguyên nhân có thể do lỗi cảm biến vị trí trục khuỷu/trục cam, lỗi bơm xăng hoặc ECU không điều khiển được hệ thống đánh lửa.
• Tiêu thụ nhiên liệu tăng đột biến: Khi các cảm biến như cảm biến Oxy hoặc MAF hoạt động sai, ECU sẽ nhận dữ liệu không chính xác và tính toán sai lượng phun nhiên liệu, thường là phun nhiều hơn mức cần thiết.
• Hộp số chuyển số giật, không mượt: Đây có thể là dấu hiệu của lỗi cảm biến tốc độ, van điện từ trong hộp số hoặc chính TCM đang gặp vấn đề.
• Các tính năng điện tử hoạt động chập chờn: Đèn không sáng, khóa cửa không hoạt động, gạt mưa tự chạy… thường là dấu hiệu của lỗi BCM hoặc các vấn đề về kết nối dây dẫn.

Tầm quan trọng của việc chẩn đoán và bảo dưỡng

Với sự phức tạp của hệ thống điều khiển điện xe ô tô, việc chẩn đoán “bệnh” không thể chỉ dựa vào kinh nghiệm mà cần đến các thiết bị chuyên dụng. Máy chẩn đoán lỗi (scan tool) kết nối với cổng OBD-II của xe có thể đọc các mã lỗi được lưu trong bộ nhớ của các ECU. Từ đó, kỹ thuật viên có thể khoanh vùng nguyên nhân và đưa ra phương án sửa chữa chính xác.

Việc bảo dưỡng định kỳ hệ thống điện cũng rất quan trọng. Điều này bao gồm kiểm tra tình trạng ắc quy, các điểm tiếp xúc, hệ thống dây dẫn và làm sạch các cảm biến nếu cần thiết. Để đảm bảo hệ thống hoạt động ổn định, việc kiểm tra định kỳ tại các trung tâm uy tín như Thiên Minh Autosafety là vô cùng cần thiết. Một hệ thống điện tử khỏe mạnh không chỉ giúp xe vận hành tốt mà còn đảm bảo an toàn tối đa cho bạn và hành khách.

Tóm lại, hệ thống điều khiển điện xe ô tô đã và đang cách mạng hóa ngành công nghiệp ô tô. Nó không chỉ là tập hợp của các linh kiện điện tử mà là một hệ thống thông minh, phức tạp, đóng vai trò trung tâm trong việc đảm bảo hiệu suất, sự tiện nghi và trên hết là an toàn cho mỗi chiếc xe. Hiểu về nó chính là hiểu về trái tim và khối óc của người bạn đồng hành trên mọi nẻo đường.
