Harness của xe ô tô là gì? Tổng quan từ A-Z

Khi tìm hiểu về cấu tạo phức tạp của một chiếc ô tô, nhiều người thường tập trung vào động cơ, hộp số hay hệ thống treo. Tuy nhiên, có một bộ phận thầm lặng nhưng lại đóng vai trò như hệ thống thần kinh trung ương, quyết định sự sống còn của mọi hoạt động trên xe. Đó chính là bộ dây điện, hay còn được biết đến với thuật ngữ chuyên ngành là harness của xe ô tô là gì. Đây là một mạng lưới dây dẫn, giắc cắm và các linh kiện kết nối chằng chịt, đảm bảo dòng điện và tín hiệu được truyền đi một cách chính xác và an toàn tuyệt đối.

Trả lời ngắn gọn: Harness của xe ô tô là gì?

Có thể bạn quan tâm: Kinh Nghiệm Chọn Đèn Led Xe Ô Tô Hcm Uy Tín Và An Toàn

Harness của xe ô tô, hay còn gọi là bộ dây điện, là một hệ thống có tổ chức gồm các dây cáp, đầu nối và kẹp dùng để truyền tín hiệu điện và năng lượng đến mọi bộ phận trên xe. Nó được ví như hệ thống thần kinh, đảm bảo các chức năng từ đèn, còi đến động cơ và hệ thống an toàn hoạt động đồng bộ và chính xác.

Lịch sử và sự phát triển của hệ thống Harness trên ô tô

Có thể bạn quan tâm: Hệ Thống Phanh Xe Ô Tô Trộn Bê Tông Cnhtc: Cấu Tạo & Sửa Chữa

Những chiếc ô tô đầu tiên có hệ thống điện vô cùng đơn giản, chỉ gồm vài sợi dây để đánh lửa và chiếu sáng. Tuy nhiên, khi công nghệ ô tô phát triển, số lượng các thiết bị điện và điện tử tăng lên theo cấp số nhân. Các nhà sản xuất nhận ra rằng việc đi dây riêng lẻ cho từng bộ phận là một cơn ác mộng về mặt lắp ráp, bảo trì và độ tin cậy.

Giải pháp cho vấn đề này chính là sự ra đời của harness. Thay vì hàng trăm sợi dây rời rạc, chúng được bó lại với nhau một cách khoa học, được bọc trong các lớp vỏ bảo vệ và được trang bị các đầu nối tiêu chuẩn. Điều này không chỉ giúp quá trình sản xuất trở nên nhanh chóng và hiệu quả hơn mà còn tăng cường đáng kể độ bền và an toàn cho hệ thống điện.

Ngày nay, một chiếc xe hiện đại có thể chứa hàng km dây điện, được chia thành nhiều bộ harness khác nhau cho từng khu vực. Sự phát triển của các công nghệ như mạng CAN (Controller Area Network) đã cho phép các bộ điều khiển điện tử (ECU) giao tiếp với nhau chỉ qua một vài sợi dây, giúp giảm trọng lượng và độ phức tạp của hệ thống dây điện ô tô so với trước đây.

Cấu tạo chi tiết của một bộ Harness ô tô

Có thể bạn quan tâm: Heater Matrix Ở Xe Ô Tô Là Gì? Dấu Hiệu & Cách Sửa

Để hiểu rõ hơn harness của xe ô tô là gì, chúng ta cần đi sâu vào các thành phần cấu tạo nên nó. Một bộ harness không chỉ đơn thuần là những sợi dây đồng mà là một tổ hợp kỹ thuật phức tạp.

Dây dẫn điện (Wires)

Đây là thành phần cốt lõi, thường được làm từ đồng vì khả năng dẫn điện tốt và độ dẻo dai cao. Kích thước (tiết diện) và màu sắc của dây được quy định rất nghiêm ngặt. Tiết diện dây phụ thuộc vào cường độ dòng điện mà nó phải chịu tải, dây càng lớn thì khả năng chịu tải càng cao. Màu sắc giúp các kỹ thuật viên dễ dàng nhận diện và truy vết đường đi của từng mạch điện trong quá trình chẩn đoán và sửa chữa.

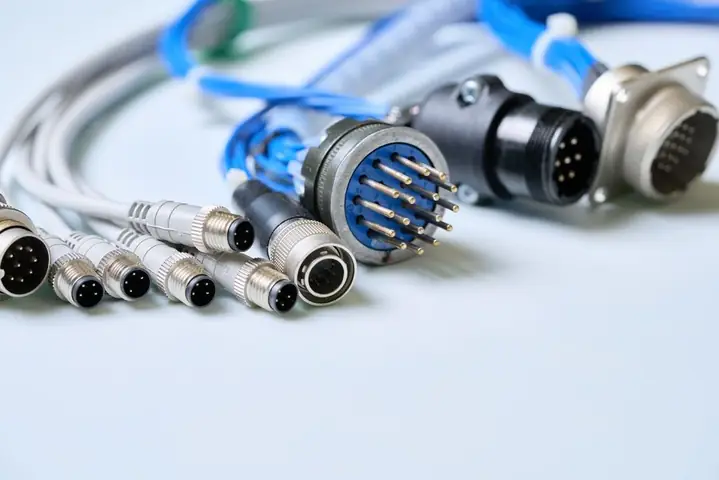

Giắc cắm và đầu nối (Connectors and Terminals)

Giắc cắm là điểm kết nối giữa harness với các thiết bị điện (như đèn, cảm biến, mô-tơ) hoặc giữa các bộ harness khác nhau. Chúng được thiết kế để đảm bảo kết nối chắc chắn, chống rung động và chống nước. Mỗi giắc cắm chứa nhiều chân kim loại nhỏ gọi là terminal, là nơi tiếp xúc trực tiếp để truyền điện và tín hiệu. Chất lượng của giắc cắm và terminal ảnh hưởng trực tiếp đến sự ổn định của toàn bộ hệ thống điện.

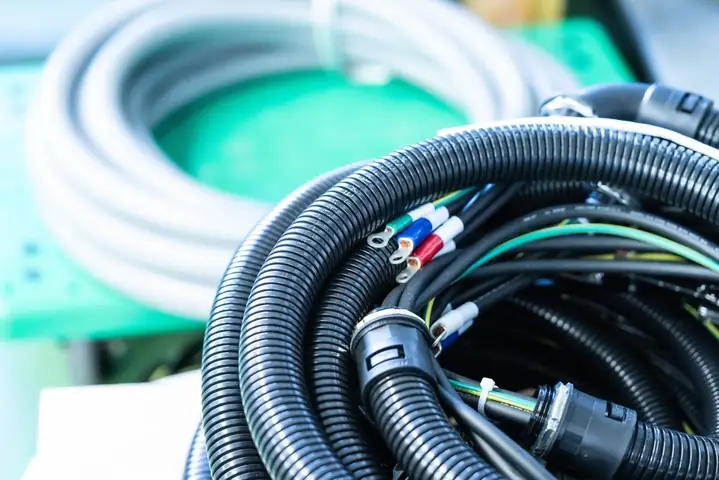

Lớp vỏ bảo vệ (Coverings)

Để bảo vệ các dây dẫn khỏi các yếu tố gây hại như nhiệt độ cao từ động cơ, độ ẩm, hóa chất và sự cọ xát cơ học, chúng được bọc trong nhiều lớp vỏ bảo vệ. Các vật liệu phổ biến bao gồm băng keo điện chuyên dụng, ống co nhiệt, ống nhựa lượn sóng (ống ruột gà), hoặc vỏ bện bằng sợi tổng hợp. Lớp vỏ này không chỉ bảo vệ mà còn giúp định hình và giữ cho bó dây được gọn gàng.

Các bộ phận cố định (Clips, Clamps, Brackets)

Trong quá trình lắp đặt, bộ harness được cố định chắc chắn vào khung xe, thân xe bằng các loại kẹp nhựa, kẹp kim loại và giá đỡ. Việc này ngăn chặn harness bị rung lắc, cọ xát vào các bộ phận chuyển động hoặc các cạnh sắc, từ đó giảm thiểu nguy cơ chập cháy hoặc đứt dây.

Hộp cầu chì và Rơ-le (Fuse and Relay Boxes)

Mặc dù không phải là một phần của bó dây, nhưng hộp cầu chì và rơ-le là trung tâm đầu não mà hầu hết các bộ harness đều kết nối về. Cầu chì bảo vệ các mạch điện khỏi tình trạng quá tải, trong khi rơ-le hoạt động như những công tắc điện từ, cho phép một dòng điện nhỏ điều khiển một dòng điện lớn hơn nhiều, ví dụ như bật đèn pha hoặc khởi động động cơ.

Phân loại Harness trên xe ô tô

Một chiếc xe ô tô được chia thành nhiều khu vực chức năng, và tương ứng với đó là các bộ harness chuyên dụng. Việc phân chia này giúp cho việc lắp ráp, thay thế và sửa chữa trở nên dễ dàng và có tổ chức hơn.

Harness khoang động cơ (Engine Harness)

Đây là một trong những bộ harness phức tạp và phải chịu điều kiện làm việc khắc nghiệt nhất. Nó kết nối ECU động cơ với tất cả các cảm biến (cảm biến oxy, nhiệt độ nước làm mát, vị trí trục khuỷu…), cơ cấu chấp hành (kim phun, bô-bin đánh lửa, van không tải…) và các hệ thống phụ trợ trong khoang máy. Dây điện xe hơi trong khu vực này phải có khả năng chống chịu nhiệt độ cực cao, dầu mỡ và hóa chất.

Harness thân xe (Body Harness)

Harness thân xe là bộ harness lớn nhất, chạy dọc theo chiều dài của xe, thường được giấu dưới thảm sàn hoặc dọc theo các cột xe. Nó có nhiệm vụ kết nối các hệ thống ở phía trước và phía sau xe, chẳng hạn như hệ thống đèn hậu, bơm xăng, các cảm biến ABS ở bánh sau, và cung cấp nguồn cho các bộ harness khác như harness cửa.

Harness bảng điều khiển (Dashboard/Instrument Panel Harness)

Bộ harness này nằm ẩn sau bảng táp-lô và có cấu trúc vô cùng rắc rối. Nó kết nối tất cả các thành phần trong khoang lái, bao gồm cụm đồng hồ, màn hình giải trí, hệ thống điều hòa, các công tắc điều khiển, túi khí và hộp điều khiển trung tâm (BCM – Body Control Module).

Harness cửa xe (Door Harness)

Mỗi cánh cửa trên xe đều có một bộ harness riêng, kết nối các chức năng như loa, công tắc lên xuống kính, mô-tơ khóa cửa, và gương chiếu hậu chỉnh điện. Do phải di chuyển liên tục mỗi khi cửa đóng mở, harness cửa được thiết kế đặc biệt linh hoạt để tránh bị gãy gập.

Các loại Harness chuyên dụng khác

Ngoài các loại chính kể trên, ô tô còn có nhiều bộ harness nhỏ hơn cho các mục đích cụ thể như harness trần xe (cho đèn trần, cửa sổ trời), harness ghế (cho ghế chỉnh điện, sưởi ghế), harness cản sau (cho cảm biến lùi, camera lùi)…

Vai trò và tầm quan trọng không thể thay thế của Harness

Nếu ví các thiết bị điện tử trên xe như các cơ quan trong cơ thể, thì harness chính là hệ thống mạch máu và thần kinh, đảm bảo sự sống và sự phối hợp nhịp nhàng.

Thứ nhất, harness cung cấp năng lượng từ ắc quy và máy phát đến mọi bộ phận cần điện để hoạt động. Không có harness, đèn sẽ không sáng, radio sẽ không phát nhạc, và quan trọng hơn, động cơ sẽ không thể khởi động.

Thứ hai, nó truyền tải các tín hiệu điều khiển và dữ liệu giữa các bộ phận. Khi bạn đạp phanh, cảm biến sẽ gửi tín hiệu qua harness đến ECU phanh ABS. Khi bạn xoay vô lăng, cảm biến góc lái gửi tín hiệu đến hệ thống cân bằng điện tử. Mọi hoạt động, dù là nhỏ nhất, đều dựa vào việc truyền tín hiệu thông qua mạng lưới dây dẫn này.

Thứ ba, cấu tạo harness đóng vai trò quyết định đến độ an toàn của xe. Các hệ thống an toàn quan trọng như túi khí, phanh ABS, cân bằng điện tử ESP đều phụ thuộc hoàn toàn vào tính toàn vẹn của harness. Một kết nối lỏng lẻo hay một sợi dây bị đứt có thể khiến các hệ thống này ngừng hoạt động đúng lúc cần thiết, gây ra hậu quả thảm khốc.

Dấu hiệu nhận biết Harness ô tô bị hư hỏng

Hư hỏng harness có thể gây ra vô số các triệu chứng “bệnh” khác nhau trên xe, đôi khi rất khó chẩn đoán. Dưới đây là một số dấu hiệu phổ biến mà người lái xe cần chú ý:

• Các chức năng điện hoạt động chập chờn: Đèn pha lúc sáng lúc tối, radio tự động tắt mở, cửa sổ điện không hoạt động ổn định.
• Đèn cảnh báo trên bảng đồng hồ sáng bất thường: Đèn báo lỗi động cơ (Check Engine), đèn báo ABS, đèn báo túi khí sáng lên mà không có nguyên nhân rõ ràng từ các bộ phận chính.
• Cầu chì bị cháy liên tục: Nếu một cầu chì cụ thể liên tục bị đứt sau khi thay thế, rất có thể đã xảy ra hiện tượng chập mạch ở đâu đó trong bộ harness liên quan.
• Động cơ khó khởi động hoặc chết máy đột ngột: Sự cố trong harness khoang động cơ có thể làm gián đoạn nguồn điện đến bơm xăng, hệ thống đánh lửa hoặc tín hiệu từ các cảm biến quan trọng.
• Mùi khét hoặc nhìn thấy khói: Đây là dấu hiệu nguy hiểm nhất, cho thấy dây điện đang bị quá nhiệt hoặc chập cháy. Cần phải dừng xe ngay lập tức và ngắt kết nối ắc quy để phòng ngừa hỏa hoạn.

Nguyên nhân phổ biến gây hư hỏng Harness

Hiểu được nguyên nhân giúp chúng ta có biện pháp phòng ngừa tốt hơn. Hư hỏng harness thường đến từ các yếu tố sau:

• Lão hóa tự nhiên: Theo thời gian, lớp vỏ nhựa và băng keo cách điện sẽ bị giòn, nứt vỡ do tác động của nhiệt độ và môi trường, làm lộ ra lõi dây đồng bên trong.
• Tác động vật lý: Va chạm tai nạn có thể làm dập, đứt hoặc biến dạng các bộ harness. Việc cọ xát liên tục vào các cạnh sắc của khung xe cũng là nguyên nhân phổ biến gây mòn vỏ và đứt dây.
• Động vật gặm nhấm: Chuột là kẻ thù số một của hệ thống dây điện. Chúng thường chui vào khoang động cơ hoặc các khu vực kín để làm tổ và cắn phá dây điện.
• Sửa chữa hoặc lắp đặt phụ kiện không đúng cách: Việc đấu nối, cắt dây tùy tiện khi lắp đặt thêm đèn, loa, camera… có thể làm hỏng cấu trúc nguyên bản của harness, gây quá tải hoặc chập chờn.
• Tiếp xúc với hóa chất và độ ẩm: Nước và các dung dịch hóa chất có thể len lỏi vào các giắc cắm, gây ra hiện tượng ăn mòn (oxy hóa), làm giảm khả năng tiếp xúc và dẫn điện.

Quy trình kiểm tra và sửa chữa Harness đúng cách

Việc chẩn đoán và sửa chữa harness là một công việc phức tạp, đòi hỏi kiến thức chuyên sâu về sơ đồ mạch điện và kỹ năng tay nghề cao.

Đầu tiên, kỹ thuật viên sẽ sử dụng các thiết bị chẩn đoán chuyên dụng để đọc mã lỗi từ các ECU. Các mã lỗi này sẽ gợi ý về khu vực hoặc mạch điện đang gặp sự cố.

Tiếp theo, họ sẽ tham khảo sơ đồ mạch điện (wiring diagram) của dòng xe cụ thể. Sơ đồ này giống như một tấm bản đồ, chỉ rõ đường đi, màu sắc, vị trí giắc cắm của từng sợi dây. Dựa vào đó, kỹ thuật viên sẽ tiến hành kiểm tra thông mạch, đo điện áp, điện trở tại các điểm nghi ngờ bằng đồng hồ vạn năng (multimeter).

Khi đã xác định được vị trí lỗi (dây bị đứt, chập mass, giắc cắm bị ăn mòn), kỹ thuật viên sẽ tiến hành sửa chữa. Đối với dây đứt, phương pháp tối ưu là sử dụng các đầu nối chuyên dụng và ống co nhiệt để đảm bảo mối nối chắc chắn và được cách điện an toàn. Việc chỉ xoắn dây và quấn băng keo đen là một giải pháp tạm bợ và tiềm ẩn nhiều rủi ro. Đối với giắc cắm hỏng, việc thay thế bằng giắc cắm mới đúng chuẩn là bắt buộc.

Trong những trường hợp hư hỏng quá nặng, ví dụ như sau một vụ cháy hoặc ngập nước, việc thay thế toàn bộ một bộ harness là giải pháp duy nhất. Đây là một công việc rất tốn kém và mất nhiều thời gian. Để đảm bảo an toàn và chất lượng, việc tìm đến các trung tâm dịch vụ uy tín là vô cùng quan trọng. Nếu bạn đang gặp vấn đề về hệ thống điện, các chuyên gia tại thienminh-autosafety.com có thể cung cấp dịch vụ kiểm tra và tư vấn chuyên nghiệp.

Tương lai của hệ thống Harness trên ô tô hiện đại

Ngành công nghiệp ô tô đang chứng kiến những thay đổi mang tính cách mạng với sự trỗi dậy của xe điện (EV), xe tự hành và các hệ thống hỗ trợ người lái tiên tiến (ADAS). Những công nghệ này đòi hỏi một lượng dữ liệu và năng lượng khổng lồ phải được truyền đi nhanh chóng và đáng tin cậy.

Điều này đặt ra những thách thức và cơ hội mới cho công nghệ harness. Các nhà sản xuất đang nghiên cứu và áp dụng các vật liệu mới như dây nhôm hoặc hợp kim để giảm trọng lượng. Hệ thống điện áp cao trên xe điện đòi hỏi các tiêu chuẩn an toàn và cách điện nghiêm ngặt hơn nhiều.

Hơn nữa, để xử lý khối lượng dữ liệu khổng lồ từ camera, radar và Lidar trên xe tự hành, hệ thống cáp quang và Ethernet tốc độ cao đang dần được tích hợp vào harness. Trong tương lai không xa, có thể chúng ta sẽ thấy sự kết hợp giữa kết nối có dây và không dây để tối ưu hóa hiệu suất và giảm bớt sự phức tạp của hệ thống dây dẫn vật lý.

Tóm lại, dù công nghệ có thay đổi như thế nào, vai trò của harness như một hệ thống truyền dẫn trung tâm vẫn sẽ không thay đổi, nó chỉ ngày càng trở nên tinh vi và quan trọng hơn.

Việc hiểu rõ harness của xe ô tô là gì không chỉ giúp chúng ta thêm trân trọng sự phức tạp trong mỗi chiếc xe mà còn trang bị kiến thức cần thiết để nhận biết các dấu hiệu hư hỏng và đưa ra quyết định bảo dưỡng, sửa chữa đúng đắn. Một bộ harness khỏe mạnh là nền tảng cho một chiếc xe vận hành an toàn, ổn định và bền bỉ trên mọi hành trình.

Cập Nhật Lúc Tháng mười một 6, 2025 by Huỳnh Thanh Vi
