Quy trình hàn vỏ xe ô tô là nền tảng cốt lõi trong ngành công nghiệp sản xuất ô tô hiện đại, quyết định trực tiếp đến độ bền, sự an toàn và tính thẩm mỹ của mỗi chiếc xe. Đây không chỉ là việc kết nối các tấm kim loại, mà là một quy trình phức tạp đòi hỏi độ chính xác tuyệt đối. Bài viết này sẽ đi sâu vào công nghệ đằng sau quá trình này, từ vai trò không thể thiếu của đồ gá JIG đến sự tham gia của robot tự động, giúp bạn hiểu rõ trái tim của một nhà máy sản xuất xe hơi.
Các yếu tố cốt lõi trong công nghệ hàn vỏ xe
Tổng quan nội dung
- 1 Các yếu tố cốt lõi trong công nghệ hàn vỏ xe
- 2 Hàn vỏ xe ô tô là gì?
- 3 Tại sao hàn vỏ xe ô tô lại quan trọng đến vậy?
- 4 Đồ gá (JIG): “Bộ xương” đảm bảo độ chính xác tuyệt đối
- 5 Robot hàn: “Người thợ” không biết mệt mỏi
- 6 Quy trình hàn vỏ xe ô tô tiêu chuẩn trong nhà máy
- 7 Các công nghệ hàn phổ biến trong sản xuất ô tô
- Định nghĩa và Tầm quan trọng: Giải thích vai trò của việc hàn đối với kết cấu tổng thể, độ cứng vững và khả năng bảo vệ hành khách khi xảy ra va chạm.
- Công nghệ Đồ gá (JIG): Nêu bật vai trò của JIG trong việc định vị chính xác hàng trăm chi tiết kim loại, đảm bảo sự đồng nhất cho sản xuất hàng loạt.
- Ứng dụng Robot tự động: Mô tả cách robot thực hiện các mối hàn phức tạp với tốc độ cao, độ chính xác và chất lượng vượt trội so với phương pháp thủ công.
- Quy trình tổng thể: Phác thảo các bước từ hàn những cụm chi tiết nhỏ (sub-assembly) cho đến khi lắp ráp thành một bộ khung xe hoàn chỉnh (body-in-white).
- Các công nghệ hàn tiên tiến: Giới thiệu các phương pháp hàn phổ biến như hàn điểm điện trở, hàn laser, và hàn hồ quang đang được áp dụng trong ngành.
Hàn vỏ xe ô tô là gì?
Hàn vỏ xe ô tô là quá trình công nghệ sử dụng nhiệt và áp lực để liên kết vĩnh viễn hàng trăm chi tiết kim loại dập riêng lẻ (như sàn xe, khung sườn, trụ A-B-C, nóc xe, vách ngăn) thành một bộ khung vỏ xe hoàn chỉnh và thống nhất. Quá trình này không chỉ đơn thuần là ghép nối mà còn là công đoạn tạo nên “bộ xương” của chiếc xe, định hình nên cấu trúc không gian ba chiều chịu lực chính.
Khác với các công việc hàn dân dụng, hàn trong sản xuất ô tô là một quy trình được tự động hóa ở mức độ rất cao. Nó đòi hỏi sự chính xác đến từng milimet để đảm bảo tất cả các bộ phận khác như cửa, kính, chi tiết nội thất có thể được lắp đặt một cách hoàn hảo sau này. Chất lượng của các mối hàn ảnh hưởng trực tiếp đến độ cứng xoắn của thân xe, khả năng vận hành ổn định và quan trọng nhất là sự an toàn của người ngồi bên trong.
Tại sao hàn vỏ xe ô tô lại quan trọng đến vậy?
Chất lượng của quá trình hàn vỏ xe ô tô là một trong những yếu tố sống còn, quyết định đến giá trị và sự an toàn của một chiếc xe. Tầm quan trọng của nó thể hiện rõ qua các khía cạnh cốt lõi sau.
Đảm bảo an toàn và tính toàn vẹn cấu trúc
Có thể bạn quan tâm: Xe Ô Tô Ckd Là Gì? Các Hãng Xe Lắp Ráp Tại Việt Nam
Bộ khung vỏ xe (body-in-white) là lớp bảo vệ đầu tiên và quan trọng nhất cho hành khách khi có va chạm. Các mối hàn chất lượng cao đảm bảo rằng lực tác động từ một vụ va chạm sẽ được phân tán đều khắp khung xe theo đúng thiết kế của nhà sản xuất. Nếu mối hàn yếu hoặc sai vị trí, khung xe có thể bị biến dạng không kiểm soát, gây nguy hiểm nghiêm trọng. Các tổ chức đánh giá an toàn uy tín như ASEAN NCAP hay IIHS đều thực hiện các bài kiểm tra va chạm để đánh giá mức độ toàn vẹn của cấu trúc khung xe này.
Quyết định độ chính xác và chất lượng lắp ráp
Có thể bạn quan tâm: Có Hãng Xe Ô Tô Pháp Nhập Khẩu Từ Ấn Độ Nào Tại Việt Nam?
Toàn bộ các chi tiết khác của xe, từ cánh cửa, nắp capo, cốp xe cho đến các tấm ốp nội thất, đều được lắp đặt dựa trên bộ khung vỏ đã được hàn hoàn chỉnh. Một bộ khung được hàn với sai số dù chỉ vài milimet cũng sẽ dẫn đến các vấn đề như khe hở giữa các tấm thân xe không đều, cửa đóng không khít gây ra tiếng ồn gió khi chạy ở tốc độ cao. Do đó, độ chính xác trong công đoạn hàn là tiền đề cho chất lượng tổng thể của chiếc xe.
Ảnh hưởng đến trải nghiệm vận hành
Có thể bạn quan tâm: Hãng Xe Taxi Ô Tô Rẻ Nhất: Đâu Là Lựa Chọn Tối Ưu?
Độ cứng vững của khung xe, được quyết định phần lớn bởi chất lượng mối hàn, ảnh hưởng trực tiếp đến cảm giác lái. Một bộ khung cứng cáp sẽ ít bị vặn xoắn khi vào cua hoặc đi trên đường gồ ghề, giúp hệ thống treo hoạt động hiệu quả hơn. Điều này mang lại sự ổn định, đầm chắc và giảm thiểu tiếng ồn, rung động (NVH – Noise, Vibration, and Harshness) trong khoang cabin, nâng cao trải nghiệm của người dùng.
Đồ gá (JIG): “Bộ xương” đảm bảo độ chính xác tuyệt đối
Trong bài viết gốc, JIG được nhắc đến như một công nghệ cốt lõi, và điều đó hoàn toàn chính xác. Để sản xuất hàng loạt hàng nghìn chiếc xe giống hệt nhau, không thể chỉ dựa vào tay nghề của con người. Đó là lúc đồ gá, hay còn gọi là JIG hàn, phát huy vai trò không thể thay thế của mình.
JIG hàn trong sản xuất ô tô là gì?

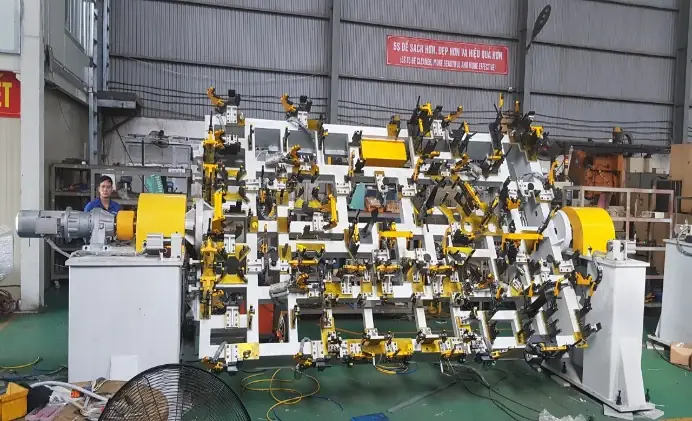

JIG hàn là một hệ thống khung cơ khí được thiết kế chuyên biệt để định vị, kẹp chặt và giữ cố định các chi tiết thân vỏ ở một vị trí chính xác tuyệt đối trong không gian ba chiều. Hãy tưởng tượng nó như một bộ khuôn khổng lồ, nơi các tấm kim loại được đặt vào đúng vị trí trước khi robot tiến hành hàn chúng lại với nhau.
Mỗi dòng xe, thậm chí mỗi cụm chi tiết trên xe (như sàn xe, khung cửa) đều cần một bộ JIG riêng được thiết kế và chế tạo với độ chính xác cực cao. Các bộ kẹp trên JIG thường hoạt động bằng khí nén hoặc cơ khí, đảm bảo lực kẹp đủ mạnh để các chi tiết không bị xê dịch do tác động của nhiệt trong quá trình hàn.
Vai trò của JIG trong hàn vỏ xe
Vai trò của JIG là vô cùng quan trọng. Thứ nhất, nó đảm bảo tính nhất quán và lặp lại. Dù sản xuất chiếc xe thứ nhất hay thứ một triệu, JIG vẫn đảm bảo các chi tiết được đặt ở cùng một vị trí, tạo ra sản phẩm đồng đều về chất lượng.
Thứ hai, JIG giúp tối ưu hóa quy trình cho robot. Bằng cách giữ các chi tiết cố định, JIG tạo ra một môi trường làm việc lý tưởng để các cánh tay robot có thể di chuyển theo lập trình và thực hiện các mối hàn một cách nhanh chóng, chính xác mà không gặp vật cản. Một số hệ thống JIG hiện đại còn có thể xoay, lật, di chuyển để đưa các vị trí khó tiếp cận đến gần robot hàn hơn.
Robot hàn: “Người thợ” không biết mệt mỏi
Nếu JIG là “bộ xương” thì robot hàn chính là những “người thợ” cần mẫn, thực hiện công đoạn quan trọng nhất. Sự kết hợp giữa JIG và robot đã tạo nên một cuộc cách mạng trong ngành công nghiệp hàn vỏ xe ô tô.
Các cánh tay robot công nghiệp, thường có 5 hoặc 6 bậc tự do (trục chuyển động), cho phép chúng di chuyển linh hoạt trong không gian để tiếp cận mọi vị trí cần hàn, từ những đường thẳng đơn giản đến những đường cong phức tạp. Chúng được lập trình để thực hiện hàng nghìn mối hàn điểm trên một thân xe với độ chính xác và tốc độ mà con người không thể sánh được.
Lợi ích của việc sử dụng robot là rất rõ ràng: tốc độ sản xuất tăng vọt, chất lượng mối hàn đồng đều, giảm thiểu sai sót do con người và cải thiện an toàn lao động. Chúng có thể làm việc 24/7 mà không cần nghỉ ngơi, đảm bảo dây chuyền sản xuất luôn hoạt động với công suất tối ưu.
Quy trình hàn vỏ xe ô tô tiêu chuẩn trong nhà máy
Một bộ khung vỏ xe không được hàn thành hình ngay lập tức. Thay vào đó, nó trải qua nhiều công đoạn, đi từ các cụm chi tiết nhỏ đến lớn.
Bước 1: Hàn các cụm chi tiết (Sub-assembly)
Ở giai đoạn đầu tiên, các chi tiết kim loại dập nhỏ lẻ sẽ được hàn lại với nhau để tạo thành các cụm lớn hơn. Ví dụ, các bộ phận của sàn xe trước, sàn xe sau, vách ngăn động cơ sẽ được hàn riêng trên các dây chuyền nhỏ hơn. Mỗi dây chuyền này cũng sử dụng các bộ JIG và robot chuyên dụng cho cụm chi tiết đó.
Bước 2: Lắp ráp và hàn thân xe chính (Main Body Assembly)
Các cụm chi tiết lớn sau khi hoàn thành ở bước 1 sẽ được đưa đến dây chuyền chính. Tại đây, chúng được gá vào một hệ thống JIG tổng. Các cụm như sàn xe hoàn chỉnh, hai bên hông xe, và nóc xe sẽ được định vị và hàn lại với nhau. Đây là công đoạn quan trọng nhất, định hình nên bộ khung xe cơ bản. Quá trình này thường được gọi là “framing” hoặc “body framing”.
Bước 3: Hoàn thiện và lắp đặt các chi tiết khác
Sau khi bộ khung chính đã được hình thành, nó sẽ được chuyển đến các trạm tiếp theo để hàn bổ sung các chi tiết gia cố, các loại pát, giá đỡ. Cuối cùng, các bộ phận có thể tháo rời như cánh cửa, nắp capo, nắp cốp sẽ được lắp đặt vào thân xe để kiểm tra độ khít và khe hở trước khi toàn bộ thân xe được chuyển sang xưởng sơn. Toàn bộ cấu trúc kim loại này trước khi sơn được gọi là “Body-in-White” (BIW).
Các công nghệ hàn phổ biến trong sản xuất ô tô
Ngành công nghiệp ô tô sử dụng nhiều kỹ thuật hàn khác nhau, mỗi loại có ưu điểm riêng và được áp dụng cho các vị trí cụ thể trên thân xe.
Hàn điểm điện trở (Resistance Spot Welding – RSW)
Đây là công nghệ phổ biến nhất, chiếm đến 80-90% các mối hàn trên một chiếc xe. Hai điện cực sẽ kẹp tấm kim loại lại và một dòng điện cực lớn sẽ đi qua, làm nóng chảy kim loại tại điểm tiếp xúc và tạo ra một mối hàn nhỏ hình tròn. RSW rất nhanh, hiệu quả và chi phí thấp, lý tưởng cho việc sản xuất hàng loạt.
Hàn Laser
Hàn laser sử dụng một chùm tia laser hội tụ năng lượng cao để làm nóng chảy và nối các mép kim loại. Công nghệ này tạo ra các mối hàn liên tục, có tính thẩm mỹ cao và độ bền vượt trội. Nó thường được áp dụng cho các khu vực quan trọng như nóc xe (đường nối giữa nóc và thân xe) hoặc các vị trí yêu cầu độ cứng vững đặc biệt.
Hàn hồ quang (MIG/MAG)
Hàn hồ quang kim loại trong môi trường khí bảo vệ (MIG/MAG) tạo ra các mối hàn dài và chắc chắn, thường được sử dụng để hàn các bộ phận của khung gầm hoặc những khu vực chịu tải nặng. Một khung xe được hàn chắc chắn là tiền đề cho mọi hệ thống an toàn khác hoạt động hiệu quả, một triết lý luôn được đề cao tại Thien Minh Auto Safety.
Tóm lại, quy trình hàn vỏ xe ô tô đã vượt xa khái niệm thủ công đơn thuần, trở thành một lĩnh vực công nghệ cao kết hợp giữa cơ khí chính xác, tự động hóa và khoa học vật liệu. Từ vai trò định hình của đồ gá JIG đến tốc độ và sự nhất quán của robot, tất cả đều nhằm tạo ra một bộ khung vỏ vững chắc, an toàn và đồng nhất. Hiểu rõ tầm quan trọng của công đoạn này giúp người dùng thêm trân trọng những công nghệ ẩn sau mỗi chiếc xe lăn bánh trên đường.
