Giải mã các kí hiệu mạch điện trên xe ô tô chi tiết nhất

Hệ thống điện trên xe ô tô hiện đại ngày càng trở nên phức tạp, đóng vai trò xương sống cho gần như mọi hoạt động của xe. Việc hiểu và đọc được sơ đồ mạch điện là một kỹ năng vô cùng quan trọng đối với kỹ thuật viên và cả những chủ xe am hiểu kỹ thuật. Nền tảng của kỹ năng này chính là việc nắm vững các kí hiệu mạch điện trên xe ô tô, ngôn ngữ chung mà các nhà sản xuất sử dụng để mô tả cấu trúc và nguyên lý hoạt động của hệ thống. Bài viết này sẽ cung cấp một hướng dẫn toàn diện, giúp bạn giải mã từng ký hiệu một cách chi tiết và dễ hiểu nhất.

Tổng quan về các ký hiệu mạch điện trên ô tô

Có thể bạn quan tâm: Top Các Hãng Lốp Xe Ô Tô Tại Trung Quốc Phổ Biến Nhất

Về cơ bản, các kí hiệu mạch điện trên xe ô tô là những biểu tượng đồ họa được tiêu chuẩn hóa, đại diện cho các linh kiện điện và điện tử khác nhau trong một chiếc xe. Chúng bao gồm mọi thứ từ nguồn điện như ắc quy, máy phát, đến các thiết bị bảo vệ như cầu chì, các thiết bị điều khiển như công tắc, rơ le, và các bộ phận tiêu thụ điện (tải) như đèn, mô tơ. Việc sử dụng ký hiệu thay vì hình ảnh thực tế giúp cho sơ đồ mạch điện trở nên gọn gàng, rõ ràng và dễ dàng phân tích hơn rất nhiều, bất kể thương hiệu hay dòng xe nào.

Tầm quan trọng của việc hiểu ký hiệu mạch điện ô tô

Có thể bạn quan tâm: Khám Phá Các Hãng Xe Ô Tô Hiếm Thấy Tại Việt Nam

Việc nắm vững các ký hiệu này không chỉ là yêu cầu bắt buộc đối với thợ sửa chữa chuyên nghiệp mà còn mang lại lợi ích to lớn cho người dùng. Khi bạn có thể đọc được sơ đồ, bạn sẽ hiểu rõ dòng điện di chuyển như thế nào trong một mạch cụ thể, từ đó xác định nguyên nhân gốc rễ của sự cố một cách nhanh chóng và chính xác.

Thay vì phỏng đoán mò mẫm, việc phân tích sơ đồ giúp khoanh vùng các bộ phận đáng ngờ, kiểm tra các điểm kết nối và đo lường các thông số kỹ thuật. Điều này giúp tiết kiệm đáng kể thời gian, công sức và chi phí sửa chữa. Hơn nữa, nó còn giúp bạn tự tin hơn khi trao đổi với các kỹ thuật viên, đảm bảo rằng chiếc xe của bạn được chẩn đoán và khắc phục sự cố một cách minh bạch và hiệu quả.

Đối với những người đam mê tự bảo dưỡng và nâng cấp xe, kiến thức này là vô giá. Nó mở ra khả năng tự lắp đặt các phụ kiện như đèn trợ sáng, hệ thống âm thanh hay các thiết bị điện tử khác một cách an toàn, đúng kỹ thuật, tránh được các rủi ro chập cháy nguy hiểm do đấu nối sai cách.

Các tiêu chuẩn quốc tế về ký hiệu mạch điện ô tô

Có thể bạn quan tâm: Các Hãng Xe Ô Tô Cho Thuê Tự Lái Phổ Biến Nhất?

Để đảm bảo tính nhất quán và dễ hiểu trên toàn cầu, các nhà sản xuất ô tô thường tuân thủ các bộ tiêu chuẩn quốc tế trong việc vẽ sơ đồ mạch điện. Mặc dù có thể có một vài khác biệt nhỏ giữa các hãng xe, phần lớn các ký hiệu đều dựa trên các tiêu chuẩn chung.

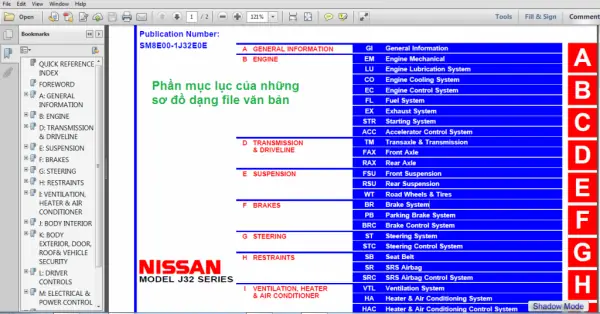

Một trong những tiêu chuẩn phổ biến nhất là của Hiệp hội Kỹ sư Ô tô (SAE – Society of Automotive Engineers), đặc biệt là tài liệu SAE J2054. Bên cạnh đó, các tiêu chuẩn từ Tổ chức Tiêu chuẩn hóa Quốc tế (ISO), Viện Tiêu chuẩn Đức (DIN) hay Tiêu chuẩn Công nghiệp Nhật Bản (JIS) cũng được áp dụng rộng rãi. Việc tham khảo tài liệu hướng dẫn sửa chữa (service manual) chính hãng của xe luôn là cách tốt nhất để có được thông tin chính xác tuyệt đối về các ký hiệu được sử dụng.

Nhóm ký hiệu về nguồn điện và nối đất

Đây là nhóm ký hiệu nền tảng, xuất hiện trong mọi sơ đồ mạch điện. Chúng đại diện cho nơi cung cấp năng lượng và điểm kết thúc của một mạch điện hoàn chỉnh.

Ký hiệu Ắc quy (Battery)

Ắc quy là trái tim của hệ thống điện khi động cơ chưa hoạt động. Ký hiệu của nó thường là một chuỗi các cặp vạch dài và ngắn song song với nhau. Vạch dài đại diện cho cực dương (+) và vạch ngắn đại diện cho cực âm (-). Đôi khi, ký hiệu này có thể được đặt trong một hình chữ nhật nét đứt để biểu thị toàn bộ khối ắc quy.

Ký hiệu Máy phát điện (Alternator/Generator)

Máy phát điện chịu trách nhiệm cung cấp điện cho toàn bộ hệ thống và sạc lại cho ắc quy khi động cơ đang chạy. Ký hiệu của nó thường là một vòng tròn với hình sóng sin bên trong, tượng trưng cho việc tạo ra dòng điện xoay chiều (AC) trước khi được chỉnh lưu thành dòng một chiều (DC) để sử dụng trên xe.

Ký hiệu Nối đất (Ground)

Nối đất, hay còn gọi là nối mass, là điểm tham chiếu điện áp 0V của mạch điện, thường là khung kim loại của xe. Một mạch điện chỉ hoàn chỉnh khi dòng điện có đường trở về điểm nối đất. Ký hiệu nối đất phổ biến nhất là một loạt các đường ngang song song có chiều dài giảm dần, tạo thành hình tam giác ngược. Hiểu rõ các điểm nối đất là cực kỳ quan trọng trong việc chẩn đoán các sự cố liên quan đến điện.

Nhóm ký hiệu về thiết bị bảo vệ mạch

Các thiết bị này có vai trò cực kỳ quan trọng trong việc ngăn ngừa hư hỏng cho các linh kiện đắt tiền và phòng chống nguy cơ chập cháy do quá dòng hoặc ngắn mạch.

Ký hiệu Cầu chì (Fuse)

Cầu chì là thiết bị bảo vệ phổ biến nhất. Nó chứa một đoạn dây kim loại có nhiệt độ nóng chảy thấp, sẽ bị đứt khi dòng điện vượt quá giá trị định mức, qua đó ngắt mạch. Ký hiệu của cầu chì thường là một hình chữ nhật nhỏ với một đường lượn sóng hoặc một đường thẳng đi xuyên qua theo chiều dọc. Đôi khi bên cạnh ký hiệu sẽ có ghi giá trị Ampe định mức (ví dụ: 10A, 15A).

Ký hiệu Cầu chì tổng (Fusible Link)

Cầu chì tổng có chức năng tương tự cầu chì thông thường nhưng được thiết kế để chịu được dòng điện lớn hơn và bảo vệ cho các mạch điện chính. Ký hiệu của nó thường là một hình chữ nhật được tô đậm hoặc một đường dây dày hơn so với dây dẫn thông thường trong sơ đồ.

Ký hiệu Bộ ngắt mạch (Circuit Breaker)

Bộ ngắt mạch cũng là một thiết bị bảo vệ quá dòng, nhưng khác với cầu chì, nó có thể tự động reset hoặc được reset bằng tay sau khi sự cố được khắc phục. Ký hiệu của nó tương tự như cầu chì nhưng có thêm một đường cong nét đứt bên trong, biểu thị cơ chế ngắt nhiệt.

Nhóm ký hiệu về thiết bị chuyển mạch và điều khiển

Đây là các linh kiện cho phép người dùng hoặc hệ thống điều khiển bật/tắt hoặc thay đổi trạng thái hoạt động của các mạch điện.

Ký hiệu Công tắc (Switch)

Công tắc dùng để đóng hoặc ngắt dòng điện một cách thủ công. Có rất nhiều loại công tắc với các ký hiệu khác nhau:
* Công tắc thường mở (Normally Open – N.O): Ký hiệu là hai điểm tròn nhỏ với một đường gạch không chạm vào một trong hai điểm, biểu thị rằng ở trạng thái bình thường, mạch đang bị hở.
* Công tắc thường đóng (Normally Closed – N.C): Tương tự như trên nhưng đường gạch nối liền hai điểm tròn, biểu thị rằng ở trạng thái bình thường, mạch đang được đóng.
* Công tắc nhiều vị trí: Sẽ có nhiều điểm tiếp xúc để lựa chọn, ví dụ như công tắc điều khiển quạt gió có nhiều tốc độ.

Ký hiệu Rơ le (Relay)

Rơ le là một loại công tắc điện từ. Nó sử dụng một dòng điện nhỏ trong cuộn dây (mạch điều khiển) để tạo ra từ trường, hút một tiếp điểm để đóng hoặc ngắt một dòng điện lớn hơn nhiều (mạch tải). Ký hiệu của rơ le bao gồm hai phần: một hình chữ nhật hoặc cuộn dây tượng trưng cho cuộn cảm và một bộ ký hiệu công tắc tượng trưng cho các tiếp điểm. Việc sử dụng rơ le giúp bảo vệ các công tắc điều khiển mỏng manh và giảm sụt áp trên đường dây.

Nhóm ký hiệu về các bộ phận tiêu thụ điện (Tải)

Tải là bất kỳ thiết bị nào sử dụng năng lượng điện để thực hiện một công việc nào đó, chẳng hạn như tạo ra ánh sáng, chuyển động hoặc âm thanh. Việc nhận biết ký hiệu của các loại tải trên ô tô là bước quan trọng để xác định mục đích của một mạch điện.

Ký hiệu Bóng đèn (Lamp)

Bóng đèn là loại tải phổ biến nhất. Ký hiệu của nó thường là một vòng tròn với một dấu chéo “X” bên trong. Đôi khi, nó có thể là một vòng tròn với một đường cong hình bán nguyệt bên trong, tượng trưng cho dây tóc bóng đèn.

Ký hiệu Mô tơ (Motor)

Các mô tơ điện được sử dụng cho rất nhiều chức năng như quạt làm mát, gạt nước, nâng hạ kính cửa sổ. Ký hiệu chung cho mô tơ là một vòng tròn với chữ “M” bên trong.

Ký hiệu Cuộn dây Solenoid (Solenoid)

Solenoid là một cuộn dây tạo ra từ trường khi có dòng điện chạy qua, dùng để tạo ra chuyển động thẳng, ví dụ như trong van điều khiển hoặc chuột đề. Ký hiệu của nó thường là một hình chữ nhật với một đường thẳng đi qua, đôi khi có thêm một mũi tên chỉ hướng tác động.

Ký hiệu Điện trở (Resistor)

Điện trở được dùng để cản trở dòng điện, giảm điện áp hoặc giới hạn dòng điện trong một mạch. Ký hiệu tiêu chuẩn của nó là một đường zig-zag. Trong hệ thống điện ô tô, điện trở thường được dùng trong mạch điều khiển tốc độ quạt gió hoặc mạch sưởi kính.

Ký hiệu Loa (Speaker)

Loa được sử dụng trong hệ thống âm thanh và cảnh báo. Ký hiệu của nó trông giống như một chiếc loa phóng thanh, với một hình thang và các đường cong lan tỏa ra.

Nhóm ký hiệu về dây dẫn và điểm kết nối

Nhóm ký hiệu này mô tả cách các linh kiện được kết nối với nhau để tạo thành một mạch điện hoàn chỉnh.

Ký hiệu Dây dẫn (Wire)

Dây dẫn được biểu thị bằng các đường thẳng. Màu sắc và độ dày của đường kẻ trên sơ đồ thường tương ứng với màu sắc và tiết diện của dây dẫn thực tế trên xe, giúp việc nhận dạng và truy vết trở nên dễ dàng hơn. Mã màu thường được viết tắt bên cạnh đường dây (ví dụ: BLK cho màu đen, WHT cho màu trắng).

Ký hiệu Dây dẫn nối với nhau

Khi hai hoặc nhiều dây dẫn được kết nối với nhau, tại điểm giao nhau sẽ có một chấm tròn đen được tô đậm. Điều này cho thấy có một mối nối điện tại đó.

Ký hiệu Dây dẫn bắt chéo không nối

Nếu hai đường dây bắt chéo nhau trên sơ đồ nhưng không có chấm tròn đen tại điểm giao, điều đó có nghĩa là chúng không được kết nối với nhau về mặt điện. Đôi khi, để làm rõ hơn, một trong hai dây sẽ được vẽ thành một đường cong nhỏ hình bán nguyệt tại điểm giao cắt.

Ký hiệu Giắc cắm (Connector)

Giắc cắm cho phép kết nối và ngắt kết nối các bộ phận hoặc các bó dây một cách dễ dàng. Ký hiệu của chúng thường là một hình chữ nhật hoặc hình vuông bao quanh các chân kết nối. Mỗi chân sẽ được đánh số để tham chiếu.

Nhóm ký hiệu về cảm biến và linh kiện điện tử

Với sự phát triển của công nghệ, các linh kiện điện tử và cảm biến ngày càng xuất hiện nhiều trên ô tô.

Ký hiệu Điốt (Diode) và Điốt phát quang (LED)

Điốt là linh kiện chỉ cho phép dòng điện chạy qua theo một chiều duy nhất. Ký hiệu của nó là một hình tam giác chỉ vào một vạch thẳng. Điốt phát quang (LED) có ký hiệu tương tự nhưng có thêm hai mũi tên nhỏ chỉ ra ngoài, tượng trưng cho việc phát ra ánh sáng.

Ký hiệu Cảm biến (Sensor)

Có rất nhiều loại cảm biến trên xe (nhiệt độ, áp suất, oxy…), và ký hiệu của chúng cũng rất đa dạng. Tuy nhiên, chúng thường được biểu diễn bằng một hình vuông hoặc hình chữ nhật có ký hiệu đặc trưng bên trong để mô tả chức năng của chúng. Ví dụ, cảm biến nhiệt độ có thể có ký hiệu của một điện trở với một đường thẳng và chữ “t°” đi kèm.

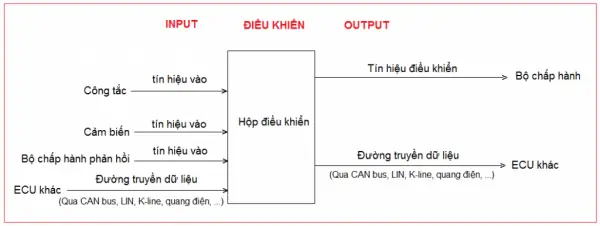

Ký hiệu Hộp điều khiển điện tử (ECU/ECM)

Các hộp điều khiển như ECU (Engine Control Unit) hay BCM (Body Control Module) là bộ não của hệ thống. Chúng thường được biểu diễn bằng một hình chữ nhật lớn với nhiều đường dây đi vào và đi ra, mỗi đường dây được đánh dấu chức năng cụ thể.

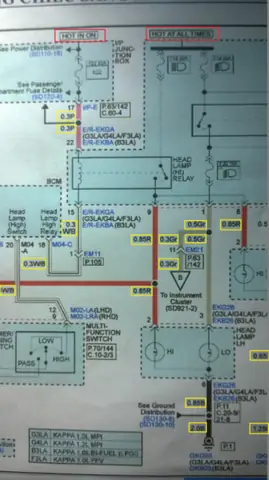

Hướng dẫn cách đọc một sơ đồ mạch điện ô tô cơ bản

Khi đã nắm vững các ký hiệu, bạn có thể bắt đầu ghép chúng lại để đọc hiểu một sơ đồ hoàn chỉnh. Hãy tuân theo các bước sau:
1. Xác định nguồn điện: Tìm ký hiệu của ắc quy hoặc nguồn điện từ hộp cầu chì. Đây là điểm bắt đầu của dòng điện.
2. Lần theo đường dây: Đi theo đường dây dẫn từ cực dương (+) của nguồn.
3. Qua thiết bị bảo vệ: Dòng điện sẽ đi qua một cầu chì hoặc bộ ngắt mạch. Hãy kiểm tra giá trị định mức của nó.
4. Đến thiết bị điều khiển: Tiếp theo, dòng điện sẽ đến một công tắc hoặc rơ le. Xem xét trạng thái của thiết bị điều khiển này (đang mở hay đóng).
5. Tới tải tiêu thụ: Sau khi qua công tắc, dòng điện sẽ cấp cho tải (bóng đèn, mô tơ…). Đây là mục đích chính của mạch điện.
6. Trở về điểm nối đất: Cuối cùng, dòng điện sẽ đi từ tải qua dây dẫn và kết thúc tại một điểm nối đất (nối mass).

Bằng cách truy vết dòng điện theo lộ trình này, bạn có thể hiểu rõ nguyên lý hoạt động và dễ dàng xác định vị trí có thể xảy ra sự cố, ví dụ như cầu chì bị đứt, công tắc hỏng, dây bị đứt hoặc điểm nối đất bị ăn mòn. Để có kết quả chẩn đoán chính xác, việc tìm kiếm sự hỗ trợ từ các trung tâm uy tín như Thiên Minh Autosafety luôn là một lựa chọn thông minh, đảm bảo an toàn và hiệu quả.

Việc học và ghi nhớ toàn bộ các kí hiệu mạch điện trên xe ô tô có thể cần thời gian, nhưng đó là một khoản đầu tư kiến thức vô cùng xứng đáng. Nó không chỉ giúp bạn trở thành một người sử dụng xe thông thái hơn mà còn là nền tảng vững chắc cho bất kỳ ai muốn theo đuổi lĩnh vực kỹ thuật ô tô. Hãy bắt đầu bằng việc tìm hiểu sơ đồ của chính chiếc xe bạn đang sử dụng, đó là cách thực hành tốt nhất để biến lý thuyết thành kỹ năng thực tiễn.
