Việc tìm kiếm một file bãi đỗ xe ô tô cad chất lượng, đầy đủ và tuân thủ các tiêu chuẩn kỹ thuật là nhu cầu thiết yếu của nhiều kiến trúc sư, kỹ sư xây dựng và sinh viên. Một bản vẽ cad chuẩn không chỉ giúp tiết kiệm thời gian thiết kế mà còn đảm bảo tính chính xác, an toàn và tối ưu hóa không gian sử dụng. Bài viết này sẽ cung cấp một thư viện file cad chi tiết cùng những hướng dẫn, tiêu chuẩn quan trọng nhất để bạn có thể tự tin triển khai dự án của mình một cách chuyên nghiệp.
Quy trình thiết kế bãi đỗ xe cad chuẩn
Tổng quan nội dung
Có thể bạn quan tâm: Giải Pháp Bãi Đỗ Xe Ô Tô Ngầm Dưới Đất Vinametech Có Ưu Điểm Gì?
- Nghiên cứu Tiêu chuẩn & Quy định: Nắm vững các quy chuẩn xây dựng Việt Nam (QCVN) và tiêu chuẩn quốc gia (TCVN) liên quan đến thiết kế bãi đỗ xe, bao gồm kích thước ô đỗ, lối đi, độ dốc, và PCCC.
- Phân tích và Bố trí Mặt bằng Tổng thể: Xác định diện tích, hình dạng khu đất và phân chia các khu vực chức năng như lối vào, lối ra, khu vực đỗ xe, đường lưu thông nội bộ một cách logic.
- Vẽ Chi tiết Ô đỗ và Lối đi: Dựa trên tiêu chuẩn, tiến hành vẽ chi tiết từng ô đỗ xe (đỗ thẳng, đỗ xiên) và các đường giao thông, đảm bảo bán kính quay xe hợp lý.
- Bố trí Hệ thống Kỹ thuật và Ký hiệu: Thêm các block về hệ thống chiếu sáng, thoát nước, PCCC, biển báo, vạch sơn chỉ dẫn vào bản vẽ.
- Hoàn thiện và Kiểm tra Bản vẽ: Ghi chú kỹ thuật, tạo layout in ấn và rà soát lại toàn bộ bản vẽ để đảm bảo không có sai sót trước khi bàn giao hay thi công.
Tầm quan trọng của một file bãi đỗ xe ô tô cad chất lượng
Có thể bạn quan tâm: Tìm Bãi Đỗ Xe Ô Tô Qua Đêm Hoàn Kiếm Ở Đâu An Toàn?
Trong lĩnh vực thiết kế kiến trúc và quy hoạch đô thị, các bản vẽ kỹ thuật đóng vai trò xương sống cho mọi dự án. Một file bãi đỗ xe ô tô cad được xây dựng tốt không chỉ là một tập hợp các đường nét, mà nó còn là công cụ mạnh mẽ giúp hiện thực hóa ý tưởng, đảm bảo an toàn và tối ưu hóa hiệu quả đầu tư.
Đối với kiến trúc sư và kỹ sư, việc có sẵn một thư viện cad chuẩn mực giúp đẩy nhanh tiến độ công việc một cách đáng kể. Thay vì phải vẽ lại từ đầu từng chi tiết nhỏ như kích thước một ô đỗ, bán kính quay xe hay các ký hiệu PCCC, họ có thể sử dụng các block có sẵn, giúp tập trung thời gian và trí tuệ vào việc giải quyết các bài toán lớn hơn về quy hoạch tổng thể và tối ưu luồng giao thông. Hơn nữa, điều này còn giúp đồng bộ hóa các bản vẽ trong một dự án lớn, giảm thiểu sai sót do thiếu nhất quán.
Đối với chủ đầu tư, một bản vẽ thiết kế bãi đỗ xe chi tiết và chính xác là cơ sở để tính toán chi phí xây dựng, dự trù vật liệu và giám sát thi công hiệu quả. Nó giúp tối ưu hóa số lượng chỗ đỗ xe trên một diện tích nhất định mà vẫn đảm bảo sự thuận tiện và an toàn cho người sử dụng, từ đó tối đa hóa lợi nhuận khai thác. Một bãi đỗ xe được thiết kế kém có thể gây ra ùn tắc, va chạm và trải nghiệm tồi tệ cho khách hàng, ảnh hưởng trực tiếp đến uy tín của công trình.
Thư viện file bãi đỗ xe ô tô cad đầy đủ nhất
Có thể bạn quan tâm: Bãi Đỗ Xe Ô Tô Đứng Là Gì? Giải Pháp Cho Đô Thị Chật Hẹp
Để đáp ứng nhu cầu đa dạng của các dự án, một thư viện file cad cần bao gồm nhiều hạng mục khác nhau, từ mặt bằng tổng thể đến các chi tiết, block ký hiệu chuyên ngành. Dưới đây là những thành phần không thể thiếu trong một bộ thư viện chuyên nghiệp.

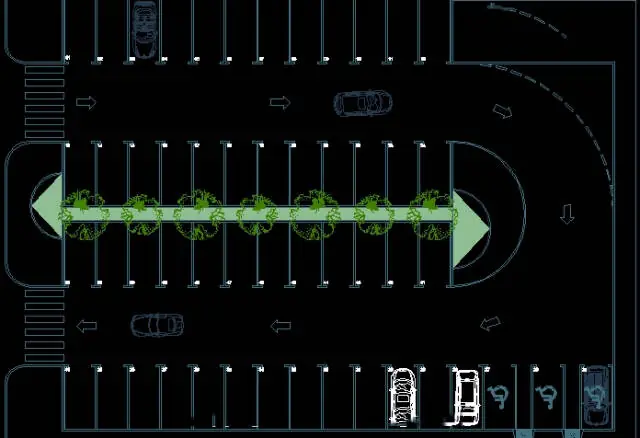

Các mẫu mặt bằng bãi đỗ xe điển hình
Đây là những file cad thể hiện cách bố trí tổng thể cho các loại hình bãi đỗ xe khác nhau. Các file này thường bao gồm cách sắp xếp các ô đỗ, lối đi, lối ra vào cho các khu đất có hình dạng và diện tích đa dạng. Một số mẫu phổ biến bao gồm bãi đỗ xe ngoài trời cho trung tâm thương mại, bãi đỗ xe tầng hầm cho chung cư cao tầng, hay bãi đỗ xe tự động thông minh. Việc tham khảo các mẫu này giúp người thiết kế có cái nhìn tổng quan và nhanh chóng tìm ra giải pháp phù hợp cho dự án của mình.
Block CAD ô tô và các ký hiệu liên quan
Các block động (dynamic blocks) là yếu tố cực kỳ quan trọng giúp tăng tốc độ làm việc. Thư viện cần có đầy đủ các block xe ô tô phổ biến (sedan, SUV, xe bán tải) với kích thước thực tế. Bên cạnh đó là các ký hiệu chuyên ngành như biển báo chỉ dẫn (lối vào, lối ra, cấm đỗ), vạch sơn kẻ đường, ký hiệu PCCC (họng cứu hỏa, bình chữa cháy), ký hiệu thoát nước, và đèn chiếu sáng. Sử dụng block giúp bản vẽ trở nên chuyên nghiệp và dễ hiểu hơn rất nhiều.
File cad chi tiết cho bãi đỗ xe tầng hầm
Thiết kế bãi đỗ xe tầng hầm có những yêu cầu đặc thù và phức tạp hơn so với bãi đỗ ngoài trời. Các file cad cho hạng mục này cần thể hiện rõ các chi tiết về kết cấu như cột, dầm, sàn. Quan trọng hơn cả là hệ thống kỹ thuật phức tạp bao gồm hệ thống thông gió, hệ thống chiếu sáng, hệ thống thoát nước sàn, và đặc biệt là hệ thống phòng cháy chữa cháy tự động (sprinkler). Ngoài ra, bản vẽ cần thể hiện chi tiết độ dốc của các ram dốc lên xuống, đảm bảo an toàn cho xe di chuyển.
Tiêu chuẩn thiết kế bãi đỗ xe ô tô tại Việt Nam
Việc thiết kế phải tuân thủ nghiêm ngặt các quy chuẩn, tiêu chuẩn hiện hành của nhà nước để đảm bảo công trình được cấp phép và an toàn khi vận hành. Các thông số dưới đây được tổng hợp từ các văn bản pháp quy như QCVN 07:2016/BXD và các TCVN liên quan.
Kích thước tiêu chuẩn cho một chỗ đỗ xe
Kích thước của một ô đỗ xe phụ thuộc vào tiêu chuẩn thiết kế và loại xe. Theo quy định tại Việt Nam, kích thước thông thường cho một chỗ đỗ xe ô tô con được quy định như sau:
- Chiều dài ô đỗ: Từ 4.75m đến 5.5m.
- Chiều rộng ô đỗ: Từ 2.4m đến 2.75m.
- Đối với chỗ đỗ dành cho người khuyết tật, chiều rộng tối thiểu phải là 3.5m để đảm bảo không gian ra vào xe lăn.
Việc áp dụng đúng kích thước này không chỉ đảm bảo xe có thể đỗ vừa vặn mà còn tạo đủ không gian để người lái mở cửa xe một cách thoải mái.
Kích thước lối đi và bán kính quay xe
Chiều rộng của lối đi trong bãi đỗ xe là yếu tố quyết định sự lưu thông thuận lợi. Kích thước này phụ thuộc vào cách bố trí ô đỗ (vuông góc hay xiên góc).
- Đối với ô đỗ vuông góc 90 độ, chiều rộng lối đi tối thiểu là 6.0m.
- Đối với ô đỗ xiên góc 45 độ, chiều rộng lối đi có thể giảm xuống còn khoảng 3.5m – 4.0m.
Bán kính quay xe tiêu chuẩn cần được tính toán cẩn thận ở các khúc cua để tránh va chạm. Thông thường, bán kính tối thiểu theo đường tim là 7.6m và theo mép ngoài là 12.5m.
Yêu cầu về độ dốc và hệ thống thoát nước
Đối với bãi đỗ xe ngoài trời và tầng hầm, việc xử lý độ dốc và thoát nước là cực kỳ quan trọng để tránh tình trạng ngập úng.
- Độ dốc mặt sàn bãi đỗ tối thiểu là 1% và hướng về các phễu thu nước.
- Độ dốc của các ram dốc thẳng không được vượt quá 15% (tương đương 1:6.67) để đảm bảo xe có thể lên xuống an toàn. Đối với ram dốc cong, độ dốc nên nhỏ hơn, khoảng 13%.
- Hệ thống rãnh thu và phễu thu nước phải được bố trí hợp lý để thu hết nước mặt, đặc biệt là ở các vị trí trũng và chân ram dốc.
Quy định về an toàn và PCCC
An toàn là yếu tố được đặt lên hàng đầu. Một bãi đỗ xe ô tô cad hoàn chỉnh phải thể hiện đầy đủ các giải pháp an toàn.
- Phải có lối thoát hiểm cho người đi bộ, tách biệt với lối đi của xe.
- Hệ thống chiếu sáng phải đảm bảo độ rọi tối thiểu theo quy định, thường là 75 lux.
- Bắt buộc phải có hệ thống PCCC, bao gồm các họng nước chữa cháy, bình chữa cháy xách tay, và hệ thống báo cháy tự động. Đối với tầng hầm, thường yêu cầu hệ thống chữa cháy tự động sprinkler. Mọi thiết kế phải được thẩm duyệt bởi cơ quan Cảnh sát PCCC.
Hướng dẫn các bước vẽ bãi đỗ xe ô tô bằng phần mềm Cad
Dưới đây là quy trình chi tiết giúp bạn tự thực hiện một bản vẽ bãi đỗ xe chuyên nghiệp.
Bước 1: Chuẩn bị và thiết lập bản vẽ
Trước khi bắt đầu, hãy thiết lập môi trường làm việc trong AutoCAD. Tạo các layer (lớp) riêng biệt cho từng hạng mục như tường, cột, nét thấy, nét khuất, vạch sơn, ký hiệu, text, dim (kích thước). Việc quản lý bằng layer giúp bản vẽ của bạn trở nên khoa học, dễ dàng chỉnh sửa và kiểm soát. Thiết lập đơn vị bản vẽ là milimét (mm) và tỷ lệ phù hợp với khổ giấy dự kiến in ấn.
Bước 2: Phân chia khu vực và bố trí layout tổng thể
Import mặt bằng kiến trúc hoặc bản đồ địa chính vào file cad. Dựa trên hình dạng khu đất và các yêu cầu của dự án, hãy dùng lệnh PLINE để phác thảo các khu vực chức năng chính. Xác định vị trí lối vào và lối ra sao cho thuận tiện nhất với giao thông bên ngoài. Bố trí sơ bộ các luồng di chuyển chính trong bãi đỗ, phân chia khu vực dành cho ô tô, xe máy nếu có. Giai đoạn này tập trung vào việc tối ưu hóa không gian và luồng giao thông.
Bước 3: Vẽ chi tiết các ô đỗ và lối đi
Sử dụng lệnh RECTANGLE để vẽ một ô đỗ xe mẫu với kích thước tiêu chuẩn đã nêu ở trên. Sau đó, dùng lệnh ARRAY để sao chép hàng loạt các ô đỗ này theo một trật tự nhất định (đỗ vuông góc hoặc xiên góc). Chú ý chừa khoảng cách cho lối đi giữa các hàng xe. Dùng các lệnh LINE, ARC, FILLET để vẽ các đường dẫn, đường cong và bo góc tại các điểm giao cắt, đảm bảo bán kính quay xe an toàn.
Bước 4: Thêm các block động và ký hiệu
Chèn các block đã chuẩn bị sẵn vào bản vẽ. Đặt các block xe ô tô vào trong các ô đỗ để trực quan hóa không gian. Chèn các ký hiệu mũi tên chỉ hướng di chuyển, các biển báo P, biển cấm đỗ. Dùng lệnh HATCH để tô vật liệu cho các khu vực cần thiết hoặc để tạo vạch sơn cho người đi bộ. Bước này làm cho bản vẽ trở nên sinh động và dễ đọc hơn rất nhiều.
Bước 5: Ghi chú kỹ thuật và hoàn thiện
Sử dụng công cụ DIMENSION để ghi đầy đủ kích thước cho các ô đỗ, lối đi, chiều rộng tổng thể. Dùng TEXT hoặc MTEXT để thêm các ghi chú kỹ thuật cần thiết như loại vật liệu sàn, độ dốc, yêu cầu thi công. Cuối cùng, tạo layout bên tab “Layout”, thiết lập khung tên bản vẽ theo tiêu chuẩn của công ty hoặc trường học, và sắp xếp các khung nhìn (viewport) để trình bày bản vẽ một cách rõ ràng và chuyên nghiệp nhất trước khi xuất ra file PDF hoặc in ấn. Các chuyên gia tại Thiên Minh Autosafety luôn nhấn mạnh rằng một bản vẽ rõ ràng chính là bước đầu tiên để đảm bảo chất lượng thi công.
Những lưu ý quan trọng khi thiết kế bãi đỗ xe
Một bản vẽ tốt không chỉ đúng về mặt kỹ thuật mà còn phải tối ưu về mặt công năng và trải nghiệm người dùng.
Tối ưu hóa không gian sử dụng
Mỗi mét vuông đất đều là chi phí, vì vậy việc tối ưu không gian là bài toán quan trọng. Hãy thử nghiệm nhiều phương án bố trí khác nhau (đỗ vuông góc, xiên góc, song song) để tìm ra cách sắp xếp cho số lượng xe nhiều nhất mà vẫn đảm bảo giao thông thuận tiện. Việc sử dụng các hệ thống đỗ xe tự động hoặc bán tự động cũng là một giải pháp đáng cân nhắc cho các dự án có diện tích hạn chế.
Đảm bảo luồng giao thông thuận tiện và an toàn
Luồng giao thông trong bãi đỗ xe nên được thiết kế theo một chiều để giảm thiểu xung đột và va chạm. Phân tách rõ ràng lối đi cho người đi bộ và lối đi cho xe cơ giới. Các góc cua, điểm giao cắt cần có tầm nhìn thoáng, tránh các góc khuất nguy hiểm. Sử dụng gờ giảm tốc, gương cầu lồi tại các vị trí cần thiết để tăng cường an toàn.
Chú trọng hệ thống chiếu sáng và thông gió
Đối với bãi đỗ xe tầng hầm, hệ thống thông gió và chiếu sáng là cực kỳ quan trọng. Chiếu sáng phải đủ để người lái xe dễ dàng quan sát, không có các khu vực tối gây cảm giác bất an. Hệ thống thông gió phải đảm bảo lưu thông không khí, hút khí thải CO ra ngoài và cung cấp không khí tươi, đặc biệt là trong trường hợp xảy ra hỏa hoạn.
Tóm lại, việc sở hữu và sử dụng thành thạo các file bãi đỗ xe ô tô cad là một kỹ năng không thể thiếu đối với những người làm trong ngành xây dựng và kiến trúc. Một bản vẽ được thiết kế tốt, tuân thủ các tiêu chuẩn kỹ thuật không chỉ đảm bảo tính pháp lý và an toàn cho công trình mà còn góp phần tạo ra một không gian tiện nghi, hiệu quả cho người sử dụng. Hy vọng rằng những thông tin và hướng dẫn chi tiết trong bài viết này sẽ là nguồn tài liệu hữu ích giúp bạn hoàn thành tốt các dự án của mình.
