Dây VREF của ECM trên xe ô tô là gì và hoạt động ra sao?

Trong thế giới phức tạp của hệ thống điện tử trên ô tô hiện đại, có những thành phần tuy nhỏ bé nhưng lại đóng vai trò nền tảng cho sự vận hành chính xác của toàn bộ động cơ. Một trong số đó chính là dây VREF của ECM trên xe ô tô. Đối với nhiều kỹ thuật viên và chủ xe, việc hiểu rõ về dây VREF không chỉ giúp chẩn đoán bệnh nhanh hơn mà còn tránh được những sửa chữa tốn kém không cần thiết. Bài viết này sẽ đi sâu phân tích VREF là gì, nguyên lý hoạt động, các dấu hiệu hư hỏng và cách kiểm tra chính xác.

Dây VREF của ECM là gì? Tóm tắt nhanh cho người bận rộn

Có thể bạn quan tâm: Xe Ô Tô Rẻ Và Chất Lượng: Top 5 Lựa Chọn Đáng Cân Nhắc

VREF là viết tắt của “Voltage Reference”, có nghĩa là điện áp tham chiếu. Dây VREF của ECM (Engine Control Module – Hộp điều khiển động cơ) là một mạch điện do ECM tạo ra để cung cấp một mức điện áp cực kỳ ổn định, thường là 5 volt, cho hàng loạt các cảm biến quan trọng trên động cơ. Thay vì mỗi cảm biến tự tạo nguồn điện, chúng sử dụng chung nguồn VREF này làm “thước đo” chuẩn. Bằng cách so sánh sự thay đổi điện áp tín hiệu mà cảm biến gửi về so với mức 5V ban đầu, ECM có thể đọc và hiểu chính xác các thông số vận hành của xe như vị trí bướm ga, áp suất không khí, nhiệt độ, v.v.

VREF là gì và tại sao nó quan trọng với ECM?

Có thể bạn quan tâm: Dùng Ắc Quy Ô Tô Cho Xe Điện Được Không? Chuyên Gia Giải Đáp

Để hiểu sâu hơn về tầm quan trọng của mạch điện này, chúng ta cần phân tích từng khía cạnh cấu thành nên nó. VREF không chỉ đơn thuần là một dây dẫn, mà là một khái niệm cốt lõi trong việc điều khiển động cơ.

Định nghĩa VREF: Không chỉ là một sợi dây điện

Về bản chất, VREF là một mạch điều chỉnh điện áp bên trong ECM. Nó lấy nguồn điện 12V từ ắc quy, sau đó hạ áp và ổn định nó ở một mức điện áp không đổi, phổ biến nhất là 5V. Sự ổn định này là yếu tố sống còn. Dù điện áp của ắc quy có thể dao động (ví dụ khi khởi động, khi bật các thiết bị điện), điện áp VREF phải luôn được giữ vững ở mức 5V.

Sự ổn định tuyệt đối này biến VREF thành một “hằng số” tin cậy. Các kỹ sư lập trình ECM dựa vào hằng số này để diễn giải tín hiệu từ các cảm biến. Nếu VREF bị sai lệch, dù chỉ một chút, toàn bộ hệ thống tính toán của ECM sẽ bị sai theo, dẫn đến những quyết định điều khiển động cơ không chính xác.

Vai trò cốt lõi: Nguồn điện tham chiếu ổn định

Hãy tưởng tượng bạn cần đo chiều cao của nhiều người khác nhau, nhưng cây thước của bạn liên tục thay đổi chiều dài. Kết quả đo chắc chắn sẽ hỗn loạn và không đáng tin cậy. Trong hệ thống điện tử ô tô, dây VREF của ECM trên xe ô tô chính là “cây thước” chuẩn đó.

ECM cấp điện áp 5V này đến rất nhiều cảm biến. Các cảm biến này, thường hoạt động như một biến trở, sẽ làm thay đổi điện áp và gửi một tín hiệu (signal) trở lại ECM. ECM sẽ so sánh điện áp tín hiệu nhận về với điện áp tham chiếu 5V ban đầu để xác định tình trạng hoạt động. Ví dụ, cảm biến vị trí bướm ga (TPS) có thể gửi về 0.5V khi bướm ga đóng hoàn toàn và 4.5V khi mở hoàn toàn. ECM hiểu được điều này vì nó biết nguồn cấp ban đầu là 5V.

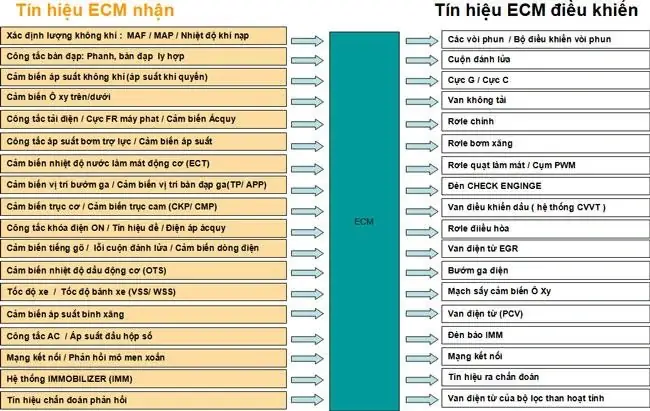

Mối quan hệ giữa VREF, ECM và các cảm biến

Mối quan hệ này có thể được mô tả như một tam giác khép kín, trong đó ECM là bộ não, VREF là nguồn năng lượng chuẩn, và các cảm biến là cơ quan cảm thụ.

1. ECM tạo ra VREF: ECM là nơi khởi nguồn của mạch điện áp tham chiếu 5V.
2. VREF cấp nguồn cho cảm biến: Dòng điện 5V này được truyền qua dây VREF đến các chân cấp nguồn của cảm biến.
3. Cảm biến gửi tín hiệu về ECM: Dựa trên điều kiện hoạt động (áp suất, nhiệt độ, vị trí), cảm biến thay đổi điện áp và gửi tín hiệu về một chân khác của ECM.
4. ECM diễn giải tín hiệu: ECM so sánh tín hiệu nhận được với VREF và một dây mass cảm biến (sensor ground) để đưa ra kết luận.

Nếu một trong ba yếu tố này gặp sự cố, toàn bộ chu trình sẽ bị phá vỡ. Đặc biệt, nếu dây VREF của ECM trên xe ô tô bị lỗi, nó có thể ảnh hưởng đến hàng loạt cảm biến cùng lúc, gây ra những triệu chứng phức tạp và khó chẩn đoán.

Nguyên lý hoạt động chi tiết của mạch VREF

Có thể bạn quan tâm: Dùng Côn Để Phanh Xe Ô Tô: Nên Hay Không Nên?

Hiểu được nguyên lý hoạt động sâu hơn sẽ giúp chúng ta hình dung được tại sao các lỗi liên quan đến VREF lại có thể gây ra nhiều vấn đề như vậy.

ECM tạo ra điện áp 5V tham chiếu như thế nào?

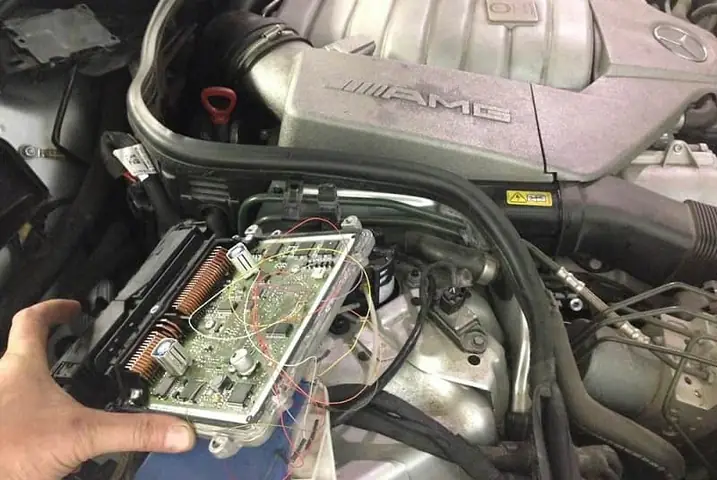

Bên trong ECM là một vi mạch phức tạp. Nó chứa một bộ phận gọi là “bộ điều chỉnh điện áp” (voltage regulator). Bộ phận này nhận điện áp đầu vào từ hệ thống điện của xe (thường là 12V-14V) và sử dụng các linh kiện bán dẫn để hạ áp và giữ nó ổn định chính xác ở mức 5V.

Bộ điều chỉnh này được thiết kế để chống lại các biến động điện áp từ ắc quy hay máy phát. Nó cũng có các mạch bảo vệ để tự ngắt trong trường hợp xảy ra đoản mạch (chập điện) nhằm bảo vệ chính ECM khỏi hư hỏng. Đây là lý do tại sao khi một cảm biến bị chập, đôi khi toàn bộ mạch VREF sẽ bị ngắt, khiến hàng loạt cảm biến khác cũng ngừng hoạt động.

Cách cảm biến sử dụng điện áp VREF

Phần lớn các cảm biến sử dụng điện áp VREF hoạt động theo nguyên lý của một cầu chia điện áp hoặc biến trở. Lấy ví dụ cảm biến vị trí bướm ga (TPS) loại 3 dây:

• Dây 1: Nhận điện áp 5V từ dây VREF.
• Dây 2: Nối với mass cảm biến (do ECM cung cấp).
• Dây 3: Dây tín hiệu gửi về ECM.

Bên trong cảm biến là một con trượt di chuyển trên một dải điện trở. Khi bướm ga xoay, con trượt này di chuyển, làm thay đổi tỷ lệ điện trở và do đó thay đổi điện áp ở dây tín hiệu. Điện áp này sẽ thay đổi mượt mà trong dải từ khoảng 0.5V đến 4.5V, cung cấp thông tin chính xác về góc mở bướm ga cho ECM.

Tín hiệu trả về ECM: Một vòng lặp khép kín

Vòng lặp thông tin luôn được duy trì liên tục. ECM cấp 5V, cảm biến biến đổi nó, và gửi tín hiệu trả về. ECM liên tục đọc tín hiệu này hàng trăm lần mỗi giây để điều chỉnh phun xăng, thời điểm đánh lửa, và các hoạt động khác của động cơ một cách tối ưu.

Khi vòng lặp này bị gián đoạn, ví dụ do dây VREF bị đứt hoặc chập mass, ECM sẽ không nhận được tín hiệu hoặc nhận được tín hiệu bất thường (0V hoặc 5V). Ngay lập tức, nó sẽ nhận ra sự cố, bật đèn báo lỗi động cơ (Check Engine) và lưu lại mã lỗi tương ứng trong bộ nhớ.

Các loại cảm biến phổ biến sử dụng dây VREF

Để thấy rõ tầm ảnh hưởng của mạch VREF, hãy điểm qua một số cảm biến quan trọng nhất trên xe đều phụ thuộc vào nó. Một sự cố trên dây VREF của ECM trên xe ô tô có thể làm tê liệt hoạt động của tất cả các cảm biến này.

Cảm biến vị trí bướm ga (TPS – Throttle Position Sensor)

Như đã đề cập, TPS thông báo cho ECM biết người lái đang đạp ga ở mức độ nào. Thông tin này rất quan trọng để ECM quyết định lượng nhiên liệu cần phun và điều khiển hộp số tự động. Nếu mạch VREF lỗi, ECM sẽ không biết vị trí bướm ga, có thể gây ra tình trạng xe bị giật, chuyển số không mượt hoặc mất công suất.

Cảm biến áp suất tuyệt đối cổ góp (MAP – Manifold Absolute Pressure Sensor)

Cảm biến MAP đo áp suất chân không trong cổ góp hút, một chỉ số quan trọng để ECM tính toán tải của động cơ. Dựa vào tín hiệu từ MAP, ECM sẽ điều chỉnh lượng xăng và thời điểm đánh lửa. Lỗi VREF ảnh hưởng đến MAP sẽ làm cho hỗn hợp không khí-nhiên liệu bị sai, gây hao xăng, yếu máy và ô nhiễm môi trường.

Cảm biến vị trí bàn đạp ga (APP – Accelerator Pedal Position Sensor)

Trên các xe sử dụng hệ thống bướm ga điện tử, cảm biến APP được lắp ở chân ga để báo cho ECM biết ý muốn của người lái. Nó cũng sử dụng nguồn 5V VREF. Khi mạch này lỗi, xe có thể không phản ứng với chân ga hoặc vào chế độ hoạt động hạn chế (limp mode) để đảm bảo an toàn.

Cảm biến áp suất nhiên liệu (FRP – Fuel Rail Pressure Sensor)

Trên các hệ thống phun xăng trực tiếp (GDI), cảm biến FRP đo áp suất trong ống chia nhiên liệu. Nó giúp ECM điều khiển bơm xăng cao áp một cách chính xác. Lỗi VREF ở đây có thể gây ra các vấn đề nghiêm trọng như khó khởi động, chết máy hoặc hỏng bơm cao áp.

Dấu hiệu nhận biết sự cố liên quan đến dây VREF

Khi mạch VREF gặp vấn đề, chiếc xe của bạn sẽ phát ra những tín hiệu cảnh báo rõ ràng. Việc nhận biết sớm các dấu hiệu này có thể giúp bạn tiết kiệm thời gian và chi phí sửa chữa.

Đèn báo lỗi động cơ (Check Engine) sáng

Đây là dấu hiệu đầu tiên và phổ biến nhất. Khi ECM phát hiện điện áp trên mạch VREF nằm ngoài phạm vi cho phép (quá cao hoặc quá thấp), nó sẽ ngay lập tức kích hoạt đèn Check Engine. Các mã lỗi thường gặp liên quan đến VREF bao gồm P0641, P0651, P0697, P06A6 (tương ứng với các mạch VREF A, B, C, D trên một số dòng xe).

Động cơ hoạt động không ổn định, chết máy đột ngột

Vì hàng loạt cảm biến bị mất nguồn, ECM sẽ nhận được thông tin sai lệch hoặc không nhận được thông tin. Điều này làm cho việc điều khiển động cơ trở nên hỗn loạn. Bạn có thể cảm thấy động cơ rung giật, garanti không ổn định (lúc cao lúc thấp), hoặc tệ hơn là chết máy bất ngờ khi đang di chuyển.

Hiệu suất kém, hao xăng bất thường

Khi không có dữ liệu chính xác từ các cảm biến tải như MAP hay TPS, ECM sẽ chuyển sang một chế độ hoạt động dự phòng. Ở chế độ này, nó sẽ phun một lượng xăng “an toàn” (thường là nhiều hơn mức cần thiết) để đảm bảo động cơ không bị hỏng. Hậu quả là xe sẽ trở nên yếu hơn, tăng tốc kém và tiêu thụ nhiên liệu nhiều hơn đáng kể.

Hộp số chuyển số giật, không mượt

Hộp số tự động hiện đại phụ thuộc rất nhiều vào thông tin từ ECM để quyết định thời điểm chuyển số. Dữ liệu từ cảm biến vị trí bướm ga (TPS) là một trong những yếu tố quan trọng nhất. Nếu TPS không hoạt động do lỗi VREF, hộp số có thể chuyển số sai thời điểm, gây ra cảm giác giật cục hoặc “sốc” mỗi khi lên hoặc về số.

Nguyên nhân gây lỗi mạch VREF và cách chẩn đoán

Việc chẩn đoán lỗi liên quan đến dây VREF của ECM trên xe ô tô đòi hỏi sự cẩn thận và phương pháp tiếp cận có hệ thống.

Các nguyên nhân phổ biến: Từ đứt dây đến hỏng ECM

• Chập mạch trong cảm biến: Đây là nguyên nhân phổ biến nhất. Một cảm biến nào đó (ví dụ TPS, MAP) bị hỏng bên trong, gây ra tình trạng chập dây VREF xuống mass. Vì nhiều cảm biến dùng chung một mạch VREF, một cảm biến lỗi có thể “kéo” cả hệ thống sụp đổ.
• Đứt hoặc chập dây dẫn: Dây VREF có thể bị chuột cắn, bị cọ xát vào thân xe gây chập mass, hoặc bị oxy hóa tại các giắc nối.
• Lỗi bên trong ECM: Mặc dù ít gặp hơn, bộ điều chỉnh điện áp 5V bên trong ECM có thể bị hỏng, khiến nó không thể tạo ra điện áp tham chiếu chuẩn. Đây thường là trường hợp xấu nhất và đòi hỏi phải sửa chữa hoặc thay thế ECM.

Hướng dẫn các bước kiểm tra mạch VREF bằng đồng hồ VOM

Để kiểm tra mạch VREF, bạn cần một chiếc đồng hồ vạn năng (VOM) và kiến thức cơ bản về điện.

1. Bật chìa khóa sang vị trí ON (không khởi động động cơ).
2. Chọn một cảm biến dễ tiếp cận sử dụng nguồn 5V, ví dụ như TPS. Rút giắc cắm của cảm biến ra.
3. Xác định chân VREF: Sử dụng sơ đồ mạch điện (rất quan trọng) để xác định chân nào là chân cấp nguồn 5V.
4. Đo điện áp: Đặt que đen của VOM vào cực âm ắc quy hoặc một điểm mass tốt trên thân xe. Đặt que đỏ vào chân VREF trên giắc cắm. Đồng hồ phải hiển thị giá trị xấp xỉ 5V.
5. Diễn giải kết quả:
   • Nếu có 5V: Mạch VREF từ ECM đến điểm đo vẫn tốt. Vấn đề có thể nằm ở cảm biến hoặc dây tín hiệu/dây mass.
   • Nếu điện áp là 0V hoặc rất thấp: Có khả năng mạch VREF đang bị chập mass ở đâu đó, hoặc bị đứt, hoặc ECM đã bị lỗi.
   • Nếu điện áp cao bất thường (ví dụ 12V): Có khả năng dây VREF đang bị chập vào một dây dương 12V khác.

Sử dụng máy chẩn đoán để đọc mã lỗi

Đây là bước đầu tiên và quan trọng nhất đối với kỹ thuật viên chuyên nghiệp. Cắm máy chẩn đoán vào cổng OBD-II của xe sẽ cho bạn biết các mã lỗi cụ thể mà ECM đã lưu. Mã lỗi như P0641 (Mạch điều khiển cảm biến tham chiếu điện áp “A” bị hở/lỗi) sẽ chỉ thẳng vào vấn đề của mạch VREF, giúp thu hẹp phạm vi tìm kiếm đáng kể.

Lời khuyên từ chuyên gia khi xử lý sự cố VREF

Việc xử lý các sự cố liên quan đến hệ thống điện tử phức tạp đòi hỏi sự kiên nhẫn và tuân thủ các quy tắc an toàn.

Tầm quan trọng của sơ đồ mạch điện

Tuyệt đối không nên chẩn đoán “mò” khi gặp lỗi VREF. Sơ đồ mạch điện (wiring diagram) cho dòng xe cụ thể của bạn là công cụ không thể thiếu. Nó sẽ cho bạn biết chính xác những cảm biến nào dùng chung một mạch VREF, màu dây, vị trí chân cắm… giúp bạn khoanh vùng và tìm ra nguyên nhân một cách khoa học.

Không tự ý câu, nối tắt mạch điện

Việc tự ý cấp nguồn 12V vào mạch VREF hoặc các mạch cảm biến khác để “thử” là một hành động cực kỳ nguy hiểm. Nó có thể phá hủy không chỉ cảm biến mà cả bộ não ECM đắt tiền. Hãy luôn tuân thủ quy trình chẩn đoán an toàn và sử dụng các dụng cụ đo lường chính xác.

Khi nào nên mang xe đến gara chuyên nghiệp?

Nếu bạn không có kinh nghiệm, dụng cụ hoặc sơ đồ mạch điện, việc chẩn đoán lỗi VREF có thể trở nên rất khó khăn và tốn thời gian. Các sự cố điện phức tạp, đặc biệt là khi nghi ngờ lỗi do ECM, nên được giao cho các kỹ thuật viên có chuyên môn. Một trung tâm dịch vụ uy tín như Thiên Minh Autosafety với đầy đủ trang thiết bị chẩn đoán hiện đại và đội ngũ kỹ thuật viên lành nghề sẽ giúp bạn xác định chính xác nguyên nhân và khắc phục vấn đề một cách hiệu quả, đảm bảo an toàn cho chiếc xe của bạn.

Tóm lại, dù chỉ là một mạch điện cung cấp 5V, dây VREF của ECM trên xe ô tô lại là huyết mạch nuôi sống phần lớn hệ thống cảm biến của động cơ. Hiểu rõ vai trò, nguyên lý hoạt động và các dấu hiệu hư hỏng của nó là chìa khóa để duy trì sự vận hành ổn định và chính xác cho chiếc xe. Việc chẩn đoán và sửa chữa đúng cách không chỉ giúp xe hoạt động tốt hơn mà còn là một phần quan trọng trong việc đảm bảo an toàn trên mọi hành trình.
